公布日：2024.02.23
申請日：2023.12.28
分類號：B01D36/02(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;C02F1/00(2023.01)I;B01D29/86(2006.01)I
摘要
本發明涉及污水處理技術領域，且公開了一種綠色建筑用污水處理裝置，包括處理箱，所述處理箱的頂部設置驅動組件，所述處理箱內腔頂部的兩側均通過軸承活動連接有攪動桿。本發明通過設置驅動組件，能夠帶動攪動桿對污水進行攪動，可以加快污水從粗濾網處過濾的速度，同時也能夠帶動傳動桿和刮板進行轉動，能夠?qū)⒋譃V網上過濾的較大雜質刮向周邊，提高粗濾網中心處過濾的效率，防止顆粒堵塞粗濾網的濾孔，影響過濾效果，通過細濾網的設置，能夠?qū)Τ醪竭^(guò)濾的污水進行精細過濾凈化，進一步提高污水的過濾效果，通過清潔組件的設置，能夠?qū)?xì)濾網表面過濾的污泥雜質進行清潔，將其清潔至細濾網的兩側，提高細濾網的使用壽命。
權利要求書
1.一種綠色建筑用污水處理裝置，包括處理箱(1)，其特征在于：所述處理箱(1)的頂部設置驅動組件(2)，所述處理箱(1)內腔頂部的兩側均通過軸承活動連接有攪動桿(3)，所述處理箱(1)內腔頂部的中心處通過軸承活動連接有傳動桿(4)，所述傳動桿(4)的底部固定連接有刮板(5)，所述處理箱(1)內腔的兩側均滑動連接有粗濾網(6)，所述刮板(5)與粗濾網(6)緊密貼合；所述處理箱(1)內腔的底部設置有細濾網(7)，所述處理箱(1)的內腔且位于細濾網(7)的上方設置有清潔組件(8)，所述清潔組件(8)包括清潔電機(801)，所述清潔電機(801)的輸出軸固定連接有螺紋桿(802)，所述螺紋桿(802)的表面螺紋連接有螺紋套(803)，所述螺紋套(803)的底部固定連接有毛刷(804)。
2.根據權利要求1所述的一種綠色建筑用污水處理裝置，其特征在于：所述驅動組件(2)包括驅動電機(201)，所述驅動電機(201)的輸出軸與傳動桿(4)固定連接，所述傳動桿(4)的表面套接有主動齒輪(202)，兩個所述攪動桿(3)的頂部均固定連接有從動齒輪(203)，所述主動齒輪(202)與兩個從動齒輪(203)之間均嚙合。

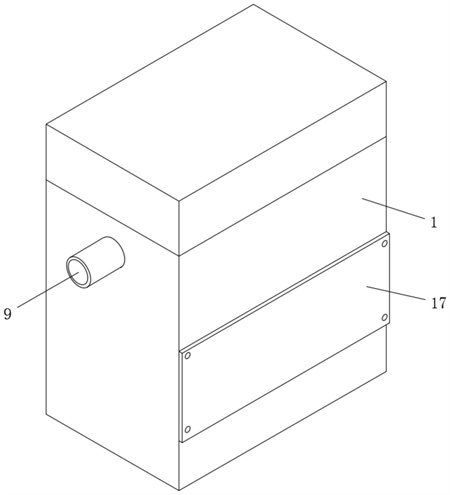

3.根據權利要求1所述的一種綠色建筑用污水處理裝置，其特征在于：所述處理箱(1)左側的頂部連通有進水管(9)，所述處理箱(1)內腔右側的底部均連通有排水管(10)。
4.根據權利要求1所述的一種綠色建筑用污水處理裝置，其特征在于：所述處理箱(1)內腔兩側的上方均開設有第一滑槽(11)，所述第一滑槽(11)的內腔滑動連接有第一滑塊(12)，所述第一滑塊(12)遠離第一滑槽(11)的一端與粗濾網(6)固定連接。
5.根據權利要求1所述的一種綠色建筑用污水處理裝置，其特征在于：所述處理箱(1)內腔兩側的下方均開設有第二滑槽(13)，所述第二滑槽(13)的內腔滑動連接有第二滑塊(14)，所述第二滑塊(14)遠離第二滑槽(13)的一端與細濾網(7)固定連接。
6.根據權利要求1所述的一種綠色建筑用污水處理裝置，其特征在于：所述處理箱(1)內腔的兩側均固定連接有限位桿(15)，所述限位桿(15)的表面滑動連接有限位塊(16)，所述限位塊(16)的底部與螺紋套(803)固定連接。
7.根據權利要求1所述的一種綠色建筑用污水處理裝置，其特征在于：所述處理箱(1)的表面設置有檢修門(17)。
發明內容
針對現有技術中存在的問題，本發明的目的在于提供一種綠色建筑用污水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種綠色建筑用污水處理裝置，包括處理箱，所述處理箱的頂部設置驅動組件，所述處理箱內腔頂部的兩側均通過軸承活動連接有攪動桿，所述處理箱內腔頂部的中心處通過軸承活動連接有傳動桿，所述傳動桿的底部固定連接有刮板，所述處理箱內腔的兩側均滑動連接有粗濾網，所述刮板與粗濾網緊密貼合；
所述處理箱內腔的底部設置有細濾網，所述處理箱的內腔且位于細濾網的上方設置有清潔組件，所述清潔組件包括清潔電機，所述清潔電機的輸出軸固定連接有螺紋桿，所述螺紋桿的表面螺紋連接有螺紋套，所述螺紋套的底部固定連接有毛刷。
優選的，所述驅動組件包括驅動電機，所述驅動電機的輸出軸與傳動桿固定連接，所述傳動桿的表面套接有主動齒輪，兩個所述攪動桿的頂部均固定連接有從動齒輪，所述主動齒輪與兩個從動齒輪之間均嚙合。
優選的，所述處理箱左側的頂部連通有進水管，所述處理箱內腔右側的底部均連通有排水管。
優選的，所述處理箱內腔兩側的上方均開設有第一滑槽，所述第一滑槽的內腔滑動連接有第一滑塊，所述第一滑塊遠離第一滑槽的一端與粗濾網固定連接。
優選的，所述處理箱內腔兩側的下方均開設有第二滑槽，所述第二滑槽的內腔滑動連接有第二滑塊，所述第二滑塊遠離第二滑槽的一端與細濾網固定連接。
優選的，所述處理箱內腔的兩側均固定連接有限位桿，所述限位桿的表面滑動連接有限位塊，所述限位塊的底部與螺紋套固定連接。
優選的，所述處理箱的表面設置有檢修門。
與現有技術相比，本發明的有益效果如下：
本發明通過設置驅動組件，能夠帶動攪動桿對污水進行攪動，可以加快污水從粗濾網處過濾的速度，同時也能夠帶動傳動桿和刮板進行轉動，能夠?qū)⒋譃V網上過濾的較大雜質刮向周邊，提高粗濾網中心處過濾的效率，防止顆粒堵塞粗濾網的濾孔，影響過濾效果，通過細濾網的設置，能夠?qū)Τ醪竭^(guò)濾的污水進行精細過濾凈化，進一步提高污水的過濾效果，通過清潔組件的設置，能夠?qū)?xì)濾網表面過濾的污泥雜質進行清潔，將其清潔至細濾網的兩側，提高細濾網的使用壽命。
（發明人：韓志剛;徐海偉;陳明;岑淼松;張進）
