公布日：2023.07.1
申請日：2023.04.27
分類號：F23C10/22(2006.01)I;F23G7/00(2006.01)I;F23G5/44(2006.01)I
摘要
本發明提供一種循環流化床鍋爐協同處置多源固廢的系統裝置，所述系統裝置包括循環流化床裝置以及給料組件；所述給料組件包括依次連接的第一污泥存儲裝置以及第一給料裝置，所述第一給料裝置的物料出口與所述循環流化床裝置的頂部物料入口相連；所述給料組件還包括依次連接的第二污泥存儲裝置以及第二給料裝置，所述第二給料裝置的物料出口與所述循環流化床裝置的床料添加部位的物料入口相連；所述第一污泥存儲裝置中污泥含水量不低于75wt％，所述第二污泥存儲裝置中污泥含水量小于75wt％。所述系統裝置及系統方法可以降低污泥或固廢的粘性，防止輸料系統堵塞，提升摻燒系統安全性，可有效處置多源固體廢棄物。
權利要求書
1.一種循環流化床鍋爐協同處置多源固廢的系統裝置，其特征在于，所述系統裝置包括循環流化床裝置以及給料組件；所述給料組件包括依次連接的第一污泥存儲裝置以及第一給料裝置，所述第一給料裝置的物料出口與所述循環流化床裝置的頂部物料入口相連；所述給料組件還包括依次連接的第二污泥存儲裝置以及第二給料裝置，所述第二給料裝置的物料出口與所述循環流化床裝置的床料添加部位的物料入口相連；所述第一污泥存儲裝置中污泥含水量不低于75wt％，所述第二污泥存儲裝置中污泥含水量小于75wt％。
2.根據權利要求1所述的循環流化床鍋爐協同處置多源固廢的系統裝置，其特征在于，所述第一給料裝置以及第二給料裝置分別獨立地為變頻振動給料裝置。
3.根據權利要求1所述的循環流化床鍋爐協同處置多源固廢的系統裝置，其特征在于，所述系統裝置包括燃料給料組件，所述燃料給料組件包括依次連接的燃料存儲裝置以及燃料給料裝置，所述燃料給料裝置的燃料出口與所述循環流化床裝置的燃料入口相連。
4.根據權利要求3所述的循環流化床鍋爐協同處置多源固廢的系統裝置，其特征在于，所述燃料給料裝置為變頻振動給料裝置。
5.根據權利要求1所述的循環流化床鍋爐協同處置多源固廢的系統裝置，其特征在于，所述系統裝置包括氣固分離裝置，所述氣固分離裝置的氣體入口與所述循環流化床裝置的氣體出口相連。
6.根據權利要求5所述的循環流化床鍋爐協同處置多源固廢的系統裝置，其特征在于，所述氣固分離裝置包括旋風分離裝置。
7.根據權利要求5所述的循環流化床鍋爐協同處置多源固廢的系統裝置，其特征在于，所述氣固分離裝置的氣體出口與氣體處理組件相連。
8.一種循環流化床鍋爐協同處置多源固廢的系統方法，其特征在于，所述系統方法使用權利要求1-7任一項所述的系統裝置，所述系統方法包括：所述第一給料裝置將含水率不低于75％的污泥由所述第一污泥存儲裝置從所述循環流化床裝置的頂部物料入口送入所述循環流化床裝置進行摻燒；所述第二給料裝置將含水率小于75％的污泥由所述第二污泥存儲裝置從所述循環流化床裝置的床料添加部位的物料入口送入所述循環流化床裝置進行摻燒。
9.根據權利要求8所述的循環流化床鍋爐協同處置多源固廢的系統方法，其特征在于，所述燃料存儲裝置將燃料由所述燃料存儲裝置送入所述循環流化床裝置進行摻燒。
10.根據權利要求8所述的循環流化床鍋爐協同處置多源固廢的系統方法，其特征在于，所述摻燒產生的氣體進入所述氣固分離裝置，氣固分離后的氣體進入所述氣體處理組件；氣固分離后的固體返回所述循環流化床裝置進行摻燒。
發明內容
為解決現有技術中存在的技術問題，本發明提供一種循環流化床鍋爐協同處置多源固廢的系統裝置及系統方法，所述系統裝置及系統方法可以降低污泥或固廢的粘性，防止輸料系統堵塞，提升摻燒系統安全性，可有效處置多源固體廢棄物。
為達到上述技術效果，本發明采用以下技術方案：

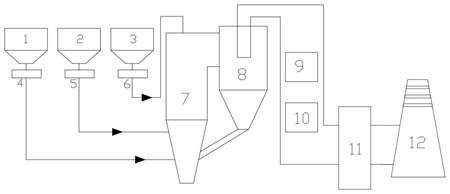

本發明目的之一在于提供一種循環流化床鍋爐協同處置多源固廢的系統裝置，所述系統裝置包括循環流化床裝置以及給料組件；
所述給料組件包括依次連接的第一污泥存儲裝置以及第一給料裝置，所述第一給料裝置的物料出口與所述循環流化床裝置的頂部物料入口相連；
所述給料組件還包括依次連接的第二污泥存儲裝置以及第二給料裝置，所述第二給料裝置的物料出口與所述循環流化床裝置的床料添加部位的物料入口相連；
所述第一污泥存儲裝置中污泥含水量不低于75wt％，所述第二污泥存儲裝置中污泥含水量小于75wt％。
其中，第一污泥存儲裝置中污泥含水量可以是75wt％、76wt％、78wt％、80wt％、82wt％、85wt％、88wt％或90wt％等，第二污泥存儲裝置中污泥含水量可以是74wt％、72wt％、70wt％、65wt％、60wt％、55wt％或50wt％等，但并不僅限于所列舉的數值，上述各數值范圍內其他未列舉的數值同樣適用。
本發明中，將高含水率污泥(含水率≥75％)經循環流化床裝置新增的頂部物料入口直接進入爐膛干燥焚燒，含水率較低的污泥或其他可供燃燒消納的固體廢棄物從床料添加部位的物料入口送入爐膛內燃燒；通過從不同物料入口位置同時摻入污泥或其他固廢，低含水率污泥或其他多源固廢與床料混合后可以降低污泥或固廢的粘性，防止輸料系統堵塞，提升摻燒系統安全性；高含水率污泥從頂部物料入口進入爐膛內，可利用爐膛內部高溫環境迅速干燥，提升摻燒系統安全性。
本發明中，所述第二污泥存儲裝置可以用于儲存含水量小于75wt％的污泥以及其它可供燃燒消納的固體廢棄物。
作為本發明優選的技術方案，所述第一給料裝置以及第二給料裝置分別獨立地為變頻振動給料裝置。
作為本發明優選的技術方案，所述系統裝置包括燃料給料組件，所述燃料給料組件包括依次連接的燃料存儲裝置以及燃料給料裝置，所述燃料給料裝置的燃料出口與所述循環流化床裝置的燃料入口相連。
作為本發明優選的技術方案，所述燃料給料裝置為變頻振動給料裝置。
作為本發明優選的技術方案，所述系統裝置包括氣固分離裝置，所述氣固分離裝置的氣體入口與所述循環流化床裝置的氣體出口相連。
作為本發明優選的技術方案，所述氣固分離裝置包括旋風分離裝置。
作為本發明優選的技術方案，所述氣固分離裝置的氣體出口與氣體處理組件相連。
本發明中，氣體處理組件可以包括依次連接的換熱裝置、空預器、環保島以及煙囪，但并不僅限于上述裝置。
本發明目的之二在于提供一種循環流化床鍋爐協同處置多源固廢的系統方法，所述系統方法使用上述任一種的系統裝置，所述系統方法包括：
所述第一給料裝置將含水率不低于75％的污泥由所述第一污泥存儲裝置從所述循環流化床裝置的頂部物料入口送入所述循環流化床裝置進行摻燒；
所述第二給料裝置將含水率小于75％的污泥由所述第二污泥存儲裝置從所述循環流化床裝置的側壁物料入口送入所述循環流化床裝置進行摻燒。
作為本發明優選的技術方案，所述燃料存儲裝置將燃料由所述燃料存儲裝置送入所述循環流化床裝置進行摻燒。
作為本發明優選的技術方案，所述摻燒產生的氣體進入所述氣固分離裝置，氣固分離后的氣體進入所述氣體處理組件；氣固分離后的固體返回所述循環流化床裝置進行摻燒。
與現有技術相比，本發明至少具有以下有益效果：
(1)本發明提供一種循環流化床鍋爐協同處置多源固廢的系統裝置及系統方法，所述系統裝置及系統方法將低含水率污泥或其他多源固廢與床料混合后可以降低污泥或固廢的粘性，防止輸料系統堵塞；
(2)本發明提供一種循環流化床鍋爐協同處置多源固廢的系統裝置及系統方法，所述系統裝置及系統方法將高含水率污泥從循環流化床裝置的頂部物料入口直接進入爐膛干燥焚燒，利用爐膛內部高溫環境迅速干燥，提升摻燒系統安全性；
(3)本發明提供一種循環流化床鍋爐協同處置多源固廢的系統裝置及系統方法，所述系統裝置及系統方法的燃料來源豐富，可有效處置多源固體廢棄物。
（發明人：尹飛;劉向民;張濤;史海紅;劉德育;崇培安;孫浩;朱曉磊;呂為智;楊琨;徐彩國）
