公布日：2024.02.09
申請日：2024.01.09
分類號：C02F1/04(2023.01)I;C02F1/10(2023.01)I;C02F1/00(2023.01)I;C02F1/40(2023.01)I;F28G3/10(2006.01)I
摘要
本發明涉及污水處理技術領域，尤其是一種污水多重凈化處理系統，蒸發罐內設置有蒸發器，蒸發器包括兩個連通管，兩個連通管之間通過若干個蒸發模組連通；蒸發模組包括換熱管，套筒內的換熱管上套設有一個螺旋葉片，螺旋葉片連接在換熱管上，換熱管上固定有一個集水器，集水器下方設置有均布盤、網篩，網篩連接有振動組件。本發明還提供了一種污水多重凈化處理方法，包括：S1、初步過濾；S2、將步驟S1中的上層液體抽入蒸發裝置內；S3、進行蒸發；S4、清掏和清洗。本發明通過污水自動提升后，再經由均布盤和網篩分散成小液滴下落，擴大了污水與空氣的接觸面積，并且旋轉的螺旋葉片還可以不斷地對換熱管表面進行刮擦，避免了換熱管表面污垢的積累。
權利要求書

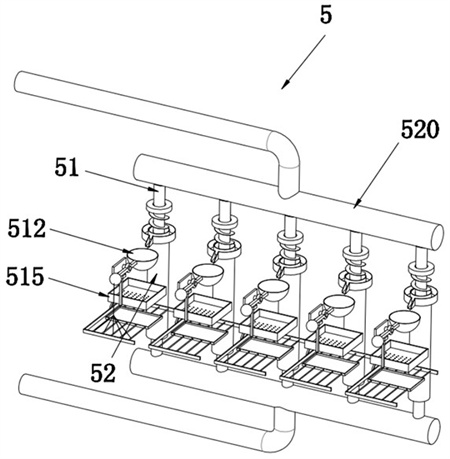

1.一種污水多重凈化處理系統，包括初步過濾裝置（1）、蒸發裝置，其特征在于，所述初步過濾裝置（1）的出液端與蒸發裝置的進液端連通，所述蒸發裝置的出氣端連接有氣體處理裝置（4）；所述蒸發裝置包括蒸發罐（2），所述蒸發罐（2）內設置有蒸發器（5），所述蒸發器（5）連通有熱風供應裝置（3），所述蒸發器（5）包括兩個連通管（520），兩個所述連通管（520）分別與熱風供應裝置（3）的出風口和進風口連接，兩個所述連通管（520）之間通過若干個蒸發模組連通；所述蒸發模組包括換熱管（51），所述換熱管（51）兩端分別與兩個連通管（520）連通，所述換熱管（51）上同軸套設有一個套筒（52），所述套筒（52）通過支架（59）固定在蒸發罐（2）上，所述套筒（52）內的換熱管（51）上同軸套設有一個螺旋葉片（54），所述螺旋葉片（54）同軸可轉動連接在換熱管（51）上，所述換熱管（51）上設置有與螺旋葉片（54）傳動連接的驅動機構，所述換熱管（51）頂端同軸固定有一個集水器（53），所述集水器（53）下方設置有均布盤（515），所述均布盤（515）通過支架（59）固定在蒸發罐（2）上，所述均布盤（515）下方設置有網篩（516），所述網篩（516）連接有振動組件。
2.根據權利要求1所述的污水多重凈化處理系統，其特征在于，所述驅動機構包括轉軸（56），所述轉軸（56）同軸可轉動安裝在換熱管（51）內，所述轉軸（56）上固定有若干個磁吸體（58），所述螺旋葉片（54）由鐵磁性材料制成，所述螺旋葉片（54）與磁吸體（58）相互吸引，所述換熱管（51）由非金屬材料制成。
3.根據權利要求2所述的污水多重凈化處理系統，其特征在于，所述換熱管（51）的厚度控制在2毫米以內，所述換熱管（51）為PVC管。
4.根據權利要求1所述的污水多重凈化處理系統，其特征在于，所述振動組件包括中軸（510），所述中軸（510）設置在均布盤（515）上方，所述中軸（510）上可轉動安裝有一根平衡桿（511），所述平衡桿（511）靠近集水器（53）一端固定安裝有一個儲水盒（512），所述平衡桿（511）另一端固定有一個配重塊（513），所述中軸（510）與配重塊（513）之間的平衡桿（511）下方設置一個擋塊（514），所述擋塊（514）固定在支架（59）上，所述配重塊（513）的質量大于儲水盒（512）的質量；所述網篩（516）處設置有一個框架（517），所述網篩（516）設置在框架（517）內，所述網篩（516）兩端通過若干根振動弦（518）連接在框架（517）上，所述配重塊（513）通過柔性繩組（519）與若干根振動弦（518）連接。
5.根據權利要求4所述的污水多重凈化處理系統，其特征在于，所述振動弦（518）為鋼絲弦。
6.根據權利要求4所述的污水多重凈化處理系統，其特征在于，所述柔性繩組（519）包括一根主繩、若干根副繩，所述主繩一端固定連接在配重塊（513）上，所述主繩另一端固定有若干根副繩，所述副繩還分別與一根振動弦（518）連接。
7.根據權利要求1所述的污水多重凈化處理系統，其特征在于，所述熱風供應裝置（3）包括集熱器、保溫水箱，所述集熱器與保溫水箱連接，所述保溫水箱的進水口和出水口分別通過一條循環管路與兩根連通管（520）一一對應連接，任意一條所述循環管路上設置有一個循環泵（9）。
8.根據權利要求1所述的污水多重凈化處理系統，其特征在于，還包括清洗模塊，所述清洗模塊用于對蒸發罐（2）內部進行清洗；所述清洗模塊包括若干個噴頭，所述均布盤（515）和網篩（516）上方均設置有若干個噴頭，所述噴頭均連接在清洗液供應裝置上。
發明內容
本發明的目的是為了解決現有技術中存在換熱管容易由于結垢導致?lián)Q熱效率下降、污水與空氣的接觸面積有限的缺點，而提出的一種污水多重凈化處理系統及方法。
為了實現上述目的，本發明采用了如下技術方案：
設計一種污水多重凈化處理系統，包括初步過濾裝置、蒸發裝置，所述初步過濾裝置的出液端與蒸發裝置的進液端連通，所述蒸發裝置的出氣端連接有氣體處理裝置；
所述蒸發裝置包括蒸發罐，所述蒸發罐內設置有蒸發器，所述蒸發器連通有熱風供應裝置，所述蒸發器包括兩個連通管，兩個所述連通管分別與熱風供應裝置的出風口和進風口連接，兩個所述連通管之間通過若干個蒸發模組連通；
所述蒸發模組包括換熱管，所述換熱管兩端分別與兩個連通管連通，所述換熱管上同軸套設有一個套筒，所述套筒通過支架固定在蒸發罐上，所述套筒內的換熱管上同軸套設有一個螺旋葉片，所述螺旋葉片同軸可轉動連接在換熱管上，所述換熱管上設置有與螺旋葉片傳動連接的驅動機構，所述換熱管頂端同軸固定有一個集水器，所述集水器下方設置有均布盤，所述均布盤通過支架固定在蒸發罐上，所述均布盤下方設置有網篩，所述網篩連接有振動組件。
優選的，所述驅動機構包括轉軸，所述轉軸同軸可轉動安裝在換熱管內，所述轉軸上固定有若干個磁吸體，所述螺旋葉片由鐵磁性材料制成，所述螺旋葉片與磁吸體相互吸引，所述換熱管由非金屬材料制成。
優選的，所述換熱管的厚度控制在2毫米以內，所述換熱管為PVC管。
優選的，所述振動組件包括中軸，所述中軸設置在均布盤上方，所述中軸上可轉動安裝有一根平衡桿，所述平衡桿靠近集水器一端固定安裝有一個儲水盒，所述平衡桿另一端固定有一個配重塊，所述中軸與配重塊之間的平衡桿下方設置一個擋塊，所述擋塊固定在支架上，所述配重塊的質量大于儲水盒的質量；所述網篩處設置有一個框架，所述網篩設置在框架內，所述網篩兩端通過若干根振動弦連接在框架上，所述配重塊通過柔性繩組與若干根振動弦連接。
優選的，所述振動弦為鋼絲弦。
優選的，所述柔性繩組包括一根主繩、若干根副繩，所述主繩一端固定連接在配重塊上，所述主繩另一端固定有若干根副繩，所述副繩還分別與一根振動弦連接。
優選的，所述熱風供應裝置包括集熱器、保溫水箱，所述集熱器與保溫水箱連接，所述保溫水箱的進水口和出水口分別通過一條循環管路與兩根連通管一一對應連接，任意一條所述循環管路上設置有一個循環泵。
優選的，還包括清洗模塊，所述清洗模塊用于對蒸發罐內部進行清洗；所述清洗模塊包括若干個噴頭，所述均布盤和網篩上方均設置有若干個噴頭，所述噴頭均連接在清洗液供應裝置上。
本發明還提供了一種污水多重凈化處理方法，包括如下步驟：
S1、將污水輸入至初步過濾裝置內，利用初步過濾裝置將污水中的漂浮物和油污進行去除，去除完成后靜置初步過濾裝置中經過處理后的污水20—30分鐘；
S2、然后將初步過濾裝置中靜置后污水中的上層液體抽出并輸入至蒸發罐內，直至蒸發罐內的液面高度超過套筒底端且處于網篩下方時，此時停止輸入；
S3、檢查熱風供應裝置內的保溫水箱內的換熱介質溫度，當換熱介質溫度大于40攝氏度時，此時啟動循環泵，循環泵將空氣送入至保溫水箱內與換熱介質進行換熱，換熱后的空氣再通過循環管路輸入至一根連通管中，再經由一根連通管同步輸入蒸發模組中，使得蒸發模組可以蒸發液體，當溫度小于40攝氏度時，則停止循環泵；
與此同時需啟動氣體處理裝置對蒸發罐內排出的氣體進行無害化處理；
S4、當蒸發罐內的殘余液體液面高度低于套筒底端所處高度時，此時將蒸發罐內殘余液體排出，隨后再重復步驟S2；
S5、待初步過濾裝置中的上層液體完全抽出后，對初步過濾裝置內部進行清掏，并同步啟動清洗模塊對蒸發罐內部進行清洗。
本發明提出的一種污水多重凈化處理系統，有益效果在于：通過設置有初步過濾裝置和蒸發裝置，可以對污水進行初步過濾后，將污水中的漂浮物和油污除去后，再進行蒸發處理，使得污水最后濃縮成小體積的濃縮液，后續處理更為方便；且蒸發裝置中的蒸發模組利用換熱管中流動的熱氣流作為動力，配合磁力傳動來驅動螺旋葉片自轉，從而將液體自動地向上自動提升，在提升的過程中進行自動換熱升溫，最后再經由均布盤和網篩分散成小液滴下落，擴大了污水與空氣的接觸面積，蒸發速度更快，并且旋轉的螺旋葉片還可以不斷地對換熱管表面進行刮擦，避免了換熱管表面污垢的積累。
（發明人：游天建;鐘羅羅）
