公布日：2024.02.09
申請日：2023.12.07
分類號：C02F11/122(2019.01)I;C02F11/13(2019.01)I
摘要
本申請?zhí)峁┮环N污水處理用污泥干化處理設備，屬于建筑施工技術另有，包括分離室和干化室，所述分離室和干化室相互連接，兩者連接處設有通口連通兩者內部；所述分離室上設有加泥口與其內部連通；分離室內部設有分離機構；所述分離機構包括濾板、液壓缸一和壓板，所述濾板設置在加泥口和通口下方，所述濾板上設有若干濾孔；所述液壓缸一設置在分離室頂部，壓板連接在液壓缸一的伸縮端上，壓板與分離室側壁相抵接觸；壓板右端設有可伸縮封堵裝置用于阻止通口導通；所述干化室內設有干化機構用于干化污泥；能先分離出污泥中大部分的水分再進行干化處理，并能循環利用熱能，提高了干化效率，節約了能耗，還能避免污泥堵塞和粘連。
權利要求書

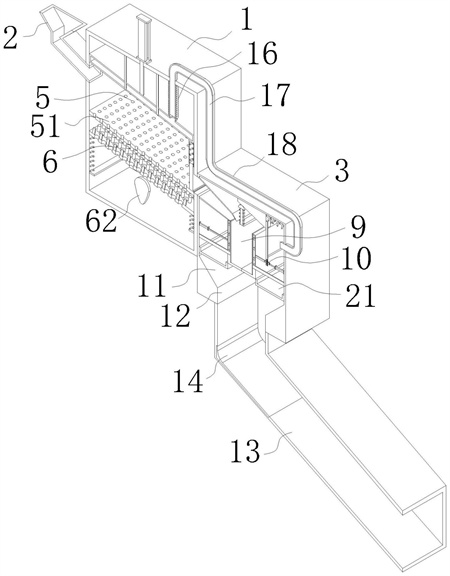

1.一種污水處理用污泥干化處理設備，其特征在于：包括分離室（1）和干化室（3），所述分離室（1）和干化室（3）相互連接，兩者連接處設有通口（4）連通兩者內部；所述分離室（1）上設有加泥口（2）與其內部連通；分離室（1）內部設有分離機構（5）；所述分離機構（5）包括濾板（51）、液壓缸一（52）和壓板（53），所述濾板（51）設置在加泥口（2）和通口（4）下方，所述濾板（51）上設有若干濾孔；所述液壓缸一（52）設置在分離室（1）頂部，壓板（53）連接在液壓缸一（52）的伸縮端上，壓板（53）與分離室（1）側壁相抵接觸；壓板（53）右端設有可伸縮封堵裝置用于阻止通口（4）導通；所述干化室（3）內設有干化機構（9）用于干化污泥。
2.根據權利要求1所述的一種污水處理用污泥干化處理設備，其特征在于：所述可伸縮封堵裝置包括容納板（54），容納板（54）內滑動連接有擋板（56），容納板（54）內頂部和擋板（56）頂部之間連接有若干彈簧一（57）；所述容納板（54）內底部設有限位板二（8），所述擋板（56）頂部和底部設有與限位板二（8）相匹配的限位板一（7）；所述容納板（54）左側底端設有刮泥斜面（20）。
3.根據權利要求1所述的一種污水處理用污泥干化處理設備，其特征在于：所述干化機構（9）包括L型板一（93）、L型板二（94）和兩個定板（96）；所述L型板一（93）和L型板二（94）分別連接在液壓缸二（91）和液壓缸三（92）的伸縮端上；所述液壓缸二（91）和液壓缸三（92）分別連接在干化室（3）內的左右側壁上；兩個定板（96）各連接有固定桿（95），固定桿（95）貫穿兩個L型板；兩個L型板前后側與干化室（3）的前后內壁相抵接觸，定板（96）覆蓋兩個L型板相對的表面，L型板的短板位于定板（96）下方并與定板（96）相抵接觸；兩個固定桿（95）分別連接在干化室（3）的左右側壁上；L型板一（93）和L型板二（94）內均設有內腔（97），內腔（97）內設有若干加熱棒（98）。
4.根據權利要求3所述的一種污水處理用污泥干化處理設備，其特征在于：所述干化室（3）內設有引導通道（99），所述引導通道（99）左端開口與通口（4）連通，右端開口位于兩個定板（96）之間的上方；引導通道（99）由左至右向下傾斜。
5.根據權利要求3所述的一種污水處理用污泥干化處理設備，其特征在于：所述干化室（3）內設有防粘連機構（10）包括連接板（100）、轉動板（102）、楔形塊（106）和若干疏通柱（109），所述連接板（100）連接在液壓缸三（92）伸縮端和L型板二（94）之間；連接板（100）上設有凹槽（101），凹槽（101）內通過鉸接柱（104）鉸接有轉動板（102），所述轉動板（102）設有與鉸接柱（104）相匹配的圓角矩形通孔（103）；所述干化室（3）后側壁上轉動連接有轉桿（105），轉桿（105）位于L型板二（94）的右側，轉桿（105）連接在轉動板（102）上且與轉動板（102）垂直；轉動板（102）頂部連接有楔形塊（106），楔形塊（106）滑動連接在干化室（3）頂部，楔形塊（106）右端和干化室（3）右側壁之間連接有彈簧三（107）；所述干化室（3）頂部設有支撐板（108），所述支撐板（108）位于兩個定板（96）之間的上方，支撐板（108）上貫穿活動連接有若干疏通柱（109），所述疏通柱（109）頂部設有設有半圓頭（1010），疏通柱（109）外套設有彈簧四（1011），彈簧四（1011）兩端分別連接在半圓頭（1010）底部和支撐板（108）頂部；所述半圓頭（1010）與楔形塊（106）相抵接觸。
6.根據權利要求3所述的一種污水處理用污泥干化處理設備，其特征在于：所述分離室3內左右兩側分別設有集水盒（21），所述集水盒（21）位于兩個L型板下方；左側集水盒（21）右頂部與L型板一（93）相抵接觸，右側集水盒（21）左頂部與L型板二（94）相抵接觸；左側集水盒（21）位于左側定板（96）的左側，右側集水盒（21）位于右側定位板（96）的右側；集水盒（21）底部設有排水管（22），排水管（22）貫穿干化室（3），排水管（22）位于干化室（3）外的部分設有閥門（23）。
7.根據權利要求1所述的一種污水處理用污泥干化處理設備，其特征在于：所述干化室（3）底部設有落孔（12），干化室（3）內部底端設有引導斜面（11）用于將干化后的污泥引導至落孔（12）處；所述干化室（3）底端設有泥塊通道（13），所述泥塊通道（13）與落孔（12）連通；泥塊通道（13）呈彎折狀，泥塊通道（13）內部在彎折處緩沖墊（14）。
8.根據權利要求1所述的一種污水處理用污泥干化處理設備，其特征在于：所述分離室（1）頂部設有若干導桿（19），所述導桿（19）貫穿壓板（53），滑動連接在壓板（53）上；當壓板（53）下降到最低高度時，導桿（19）仍與壓板（53）連接。
9.根據權利要求1所述的一種污水處理用污泥干化處理設備，其特征在于：所述分離室（1）內設有疏通機構（6），所述疏通機構（6）包括電機（60）、凸輪（62）和活動板（64），所述電機（60）連接在分離室（1）內壁上，電機（60）的輸出軸上連接有凸輪（62），所述凸輪（62）為三角形凸輪用于推動活動板（64）上下擺動；所述活動板（64）的左右兩端底部與分離室（1）底部之間均連接有若干彈簧二（65）；活動板（64）底部與凸輪（62）相抵接觸；所述活動板（64）頂部設有若干與濾板（51）的濾孔相匹配的頂桿（66）；所述活動板（64）上設有若干排水孔（67）；所述分離室（1）底部設有開口。
10.根據權利要求1所述的一種污水處理用污泥干化處理設備，其特征在于：所述干化室（3）內設有導熱桿（17），所述導熱桿（17）依次貫穿干化室（3）和分離室（1）由分離室（1）頂部進入分離室（1）內，分離室（1）頂部設有與導熱桿（17）相匹配的保溫伸縮管（16），導熱桿（17）套裝在保溫伸縮管（16）內部；所述壓板（53）內部設有空腔（15），所述保溫伸縮管（16）與空腔（15）連通；導熱桿（17）位于分離室（1）和干化室（3）外的部分套裝由保溫管（18）。
發明內容
本發明的目的是為了解決背景技術中提及的問題，提供一種污水處理用污泥干化處理設備，能先分離出污泥中大部分的水分再進行干化處理，并能循環利用熱能，提高了干化效率，節約了能耗，還能避免污泥堵塞和粘連。
為實現上述技術目的，本發明采取的技術方案為：一種污水處理用污泥干化處理設備，包括分離室和干化室，所述分離室和干化室相互連接，兩者連接處設有通口連通兩者內部；所述分離室上設有加泥口與其內部連通；分離室內部設有分離機構；所述分離機構包括濾板、液壓缸一和壓板，所述濾板設置在加泥口和通口下方，所述濾板上設有若干濾孔；所述液壓缸一設置在分離室頂部，壓板連接在液壓缸一的伸縮端上，壓板與分離室側壁相抵接觸；壓板右端設有可伸縮封堵裝置用于阻止通口導通；所述干化室內設有干化機構用于干化污泥。
作為優選，所述可伸縮封堵裝置包括容納板，容納板內滑動連接有擋板，容納板內頂部和擋板頂部之間連接有若干彈簧一；所述容納板內底部設有限位板二，所述擋板頂部和底部設有與限位板二相匹配的限位板一；所述容納板左側底端設有刮泥斜面。
作為優選，所述干化機構包括L型板一、L型板二和兩個定板；所述L型板一和L型板二分別連接在液壓缸二和液壓缸三的伸縮端上；所述液壓缸二和液壓缸三分別連接在干化室內的左右側壁上；兩個定板各連接有固定桿，固定桿貫穿兩個L型板；兩個L型板前后側與干化室的前后內壁相抵接觸，定板覆蓋兩個L型板相對的表面，L型板的短板位于定板下方并與定板相抵接觸；兩個固定桿分別連接在干化室的左右側壁上；L型板一和L型板二內均設有內腔，內腔內設有若干加熱棒。
作為優選，所述干化室內設有引導通道，所述引導通道左端開口與通口連通，右端開口位于兩個定板之間的上方；引導通道由左至右向下傾斜。
作為優選，所述干化室內設有防粘連機構包括連接板、轉動板、楔形塊和若干疏通柱，所述連接板連接在液壓缸三伸縮端和L型板二之間；連接板上設有凹槽，凹槽內通過鉸接柱鉸接有轉動板，所述轉動板設有與鉸接柱相匹配的圓角矩形通孔；所述干化室后側壁上轉動連接有轉桿，轉桿位于L型板二的右側，轉桿連接在轉動板上且與轉動板垂直；轉動板頂部連接有楔形塊，楔形塊滑動連接在干化室頂部，楔形塊右端和干化室右側壁之間連接有彈簧三；所述干化室頂部設有支撐板，所述支撐板位于兩個定板之間的上方，支撐板上貫穿活動連接有若干疏通柱，所述疏通柱頂部設有設有半圓頭，疏通柱外套設有彈簧四，彈簧四兩端分別連接在半圓頭底部和支撐板頂部；所述半圓頭與楔形塊相抵接觸。
作為優選，所述分離室內左右兩側分別設有集水盒，所述集水盒位于兩個L型板下方；左側集水盒右頂部與L型板一相抵接觸，右側集水盒左頂部與L型板二相抵接觸；左側集水盒位于左側定板的左側，右側集水盒位于右側定位板的右側；集水盒底部設有排水管，排水管貫穿干化室，排水管位于干化室外的部分設有閥門。
作為優選，所述干化室底部設有落孔，干化室內部底端設有引導斜面用于將干化后的污泥引導至落孔處；所述干化室底端設有泥塊通道，所述泥塊通道與落孔連通；泥塊通道呈彎折狀，泥塊通道內部在彎折處緩沖墊。
作為優選，所述分離室頂部設有若干導桿，所述導桿貫穿壓板，滑動連接在壓板上；當壓板下降到最低高度時，導桿仍與壓板連接。
作為優選，所述分離室內設有疏通機構，所述疏通機構包括電機、凸輪和活動板，所述電機連接在分離室內壁上，電機的輸出軸上連接有凸輪，所述凸輪為三角形凸輪用于推動活動板上下擺動；所述活動板的左右兩端底部與分離室底部之間均連接有若干彈簧二；活動板底部與凸輪相抵接觸；所述活動板頂部設有若干與濾板的濾孔相匹配的頂桿；所述活動板上設有若干排水孔；所述分離室底部設有開口。
作為優選，所述干化室內設有導熱桿，所述導熱桿依次貫穿干化室和分離室由分離室頂部進入分離室內，分離室頂部設有與導熱桿相匹配的保溫伸縮管，導熱桿套裝在保溫伸縮管內部；所述壓板內部設有空腔，所述保溫伸縮管與空腔連通；導熱桿位于分離室和干化室外的部分套裝由保溫管。
本發明的有益效果是：1、本發明通過在干化室前設置分離室，在分離室內設置液壓缸一帶動壓板上下移動，通過壓板向下移動對加入分離室的污泥進行充分的擠壓，配合濾板對污泥中的水分進行以及分離，這樣能在污泥進入干化室前去除其內部的大部分水分，為后續的污泥干化提高了干化的速度，有利于提高干化效率，也節約了干化所需的能耗。
2、本發明通過電機的輸出軸帶動凸輪轉動，凸輪帶動活動板上下移，活動板在向上移動時，帶動頂桿上移，使得頂桿正好插入濾板的濾孔內，有利于將濾板濾孔內的污泥擠壓出，防止污泥堵塞濾板濾孔，從而降低濾板對污泥的分離效果，起到了疏通的作用，而后污水會通過排水孔落入分離室的底部，由分離室底部的開口流出。
3、本發明通過加熱棒接通電源，熱量通過L型板一和L型板二傳遞給定板，而后定板將熱量傳遞給污泥，污泥得到快速的干化，在干化后，液壓缸二和液壓缸三分別控制其伸縮端回縮，L型板一和L型板二相互遠離，此時干化后的污泥向下掉落，從而實現對污泥的干化處理，且當干化室進行干化時通過擋板對通口封閉，將分離室和干化室隔離開，有利于減小熱量的損失。
4、本發明通過液壓缸三的伸縮端帶動連接板向右側移動，連接板通過鉸接柱帶動轉動板圍繞轉桿轉動，轉桿的頂端在轉動時，會對楔形塊擠壓使得楔形塊向左移動，楔形塊的底端對半圓頭向下擠壓，半圓頭帶動疏通柱下移，彈簧四被壓縮，疏通柱下移時，會將干化后的污泥向下擠壓，防止干化的污泥粘連在定板上，從而影響后續污泥的干化。
5、本發明通過導熱桿能夠?qū)⒏苫^程中逸散出的熱量傳遞至保溫伸縮管內，而后熱量進入空腔內，壓板再將熱量傳遞給正在分離污水的污泥中，有利于減少對熱量的損失，提高熱量的使用率，加快污泥干化的速度。
（發明人：王逸之;朱旭東;徐文杰;陳維娜;田小敏）
