公布日：2024.02.06
申請日：2023.11.14
分類號：C02F1/42(2023.01)I
摘要
本發明公開了一種污水處理用陰離子交換器，包括支撐管腿和交換器殼體，所述支撐管腿安裝連接在交換器殼體的下端外側上，所述支撐管腿的下端中間設置有防沖排放管，所述交換器殼體的周側設置有防護包裹殼，所述防護包裹殼的下方位于交換器殼體上設置有側邊檢修蓋，所述側邊檢修蓋的外側設置有銘牌，本發明通過通過內部套腔的區域，從而交換器殼體可以存儲污水進行陰離子的交換處理，內部孔板可以有效支撐放置，正洗管道和沖洗管道可以接收外部的水源進行沖洗，檢修時，經過檢修管道可以有效檢修，而勻流輸送板可以勻流輸送污水，使得污水在分散時更加均勻，這樣在進行陰離子交換處理時更加高效。
權利要求書

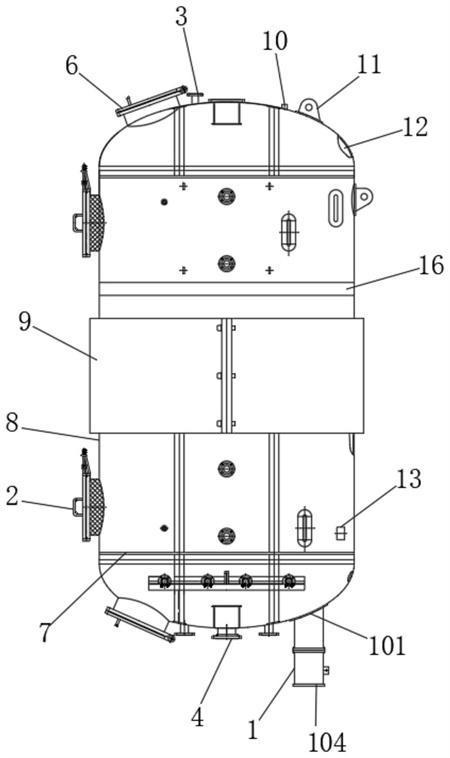

1.一種污水處理用陰離子交換器，包括支撐管腿(1)和交換器殼體(8)，其特征在于：所述支撐管腿(1)安裝連接在交換器殼體(8)的下端外側上，所述支撐管腿(1)的下端中間設置有防沖排放管(4)，所述交換器殼體(8)的周側設置有防護包裹殼(9)，所述防護包裹殼(9)的下方位于交換器殼體(8)上設置有側邊檢修蓋(2)，所述側邊檢修蓋(2)的外側設置有銘牌(13)，所述防護包裹殼(9)的上方位于交換器殼體(8)上設置有側邊吊耳(15)，所述交換器殼體(8)的頂端設置有頂部進水管(14)，所述頂部進水管(14)的外側設置有排氣管(10)，所述排氣管(10)的外側設置有懸吊耳板(11)。
2.根據權利要求1所述的一種污水處理用陰離子交換器，其特征在于：所述交換器殼體(8)的內部設置有內部套腔(12)，所述內部套腔(12)的內側設置有勻流輸送板(16)，所述勻流輸送板(16)的下方位于交換器殼體(8)上設置有內部孔板(7)，所述交換器殼體(8)的上端設置有正洗管道(3)，所述正洗管道(3)的外側設置有檢修管道(6)，所述交換器殼體(8)的側壁設置有沖洗管道(5)。
3.根據權利要求1所述的一種污水處理用陰離子交換器，其特征在于：所述側邊檢修蓋(2)包括外側鎖扣(21)、開合蓋(22)、連接鉸鏈(23)、金屬管(24)和內部管腔(25)，所述金屬管(24)的內部設置有內部管腔(25)，所述金屬管(24)的外端設置有開合蓋(22)，所述金屬管(24)和開合蓋(22)通過連接鉸鏈(23)活動連接，所述開合蓋(22)的外側設置有外側鎖扣(21)。
4.根據權利要求1所述的一種污水處理用陰離子交換器，其特征在于：所述支撐管腿(1)包括焊接端板(101)、上側短管(102)、底部支腿(103)和放置底墊(104)，所述焊接端板(101)的下端設置有上側短管(102)，所述上側短管(102)的下端設置有底部支腿(103)，所述底部支腿(103)的下端設置有放置底墊(104)，所述焊接端板(101)連接在交換器殼體(8)上。
5.根據權利要求1所述的一種污水處理用陰離子交換器，其特征在于：所述勻流輸送板(16)包括勻流網孔板(161)、定位卡扣(162)和卡扣定位環(163)，所述卡扣定位環(163)的內部設置有勻流網孔板(161)，所述卡扣定位環(163)和勻流網孔板(161)通過定位卡扣(162)固定，所述卡扣定位環(163)連接在交換器殼體(8)上。
6.根據權利要求1所述的一種污水處理用陰離子交換器，其特征在于：所述防護包裹殼(9)包括活動夾板(91)、金屬彈簧(92)、包裹夾殼(93)和鎖緊螺釘(94)，所述包裹夾殼(93)的開口處設置有鎖緊螺釘(94)，所述包裹夾殼(93)的內部設置有金屬彈簧(92)，所述金屬彈簧(92)的內端設置有活動夾板(91)，所述包裹夾殼(93)通過鎖緊螺釘(94)連接在交換器殼體(8)上。
7.根據權利要求1所述的一種污水處理用陰離子交換器，其特征在于：所述防沖排放管(4)包括外部法蘭(41)、防沖阻擋鏤空殼(42)和連接管道(43)，所述防沖阻擋鏤空殼(42)的下端設置有連接管道(43)，所述連接管道(43)的下端設置有外部法蘭(41)，所述連接管道(43)連接在交換器殼體(8)上。
8.根據權利要求1所述的一種污水處理用陰離子交換器，其特征在于：所述懸吊耳板(11)包括四孔端板(111)、外側耳塊(112)和焊接面板(113)，所述外側耳塊(112)的下端設置有焊接面板(113)，所述焊接面板(113)的下端設置有四孔端板(111)，所述四孔端板(111)連接在交換器殼體(8)上。
9.根據權利要求1所述的一種污水處理用陰離子交換器，其特征在于：所述沖洗管道(5)包括外側凸環(51)、組裝短管(52)和連接法蘭環(53)，所述組裝短管(52)的外端設置有連接法蘭環(53)，所述連接法蘭環(53)的外端設置有外側凸環(51)，所述組裝短管(52)連接在交換器殼體(8)上。
10.一種污水處理用陰離子交換器使用方法，包括權利要求1-9任意一項污水處理用陰離子交換器，其特征在于：所述污水處理用陰離子交換器使用方法具體步驟如下：步驟一：人員將頂部進水管(14)與外部帶有閥門的污水管道相連接，在將防沖排放管(4)與外部帶有閥門的排放管相連接，之后在將沖洗管道(5)和正洗管道(3)與外部帶有閥門的沖洗管相連接，排氣管(10)在與外部帶有閥門的氣管相連接；步驟二：打開外部污水管道的閥門，從而頂部進水管(14)接收污水排放到交換器殼體(8)的內部套腔(12)中，之后沖入到勻流輸送板(16)處，而后經過勻流輸送板(16)勻流輸送到交換器殼體(8)內部的樹脂層中，而后進行陰離子的交換處理，防沖排放管(4)則可以將處理后的水源進行排放；步驟三：沖洗時，關閉頂部進水管(14)和防沖排放管(4)的對應閥門，從而打開排氣管(10)處對應的閥門進行排氣，排氣后，正洗管道(3)和沖洗管道(5)接收外部水源，從而可以進行側邊沖洗和正面沖洗，有效對交換器殼體(8)中的樹脂進行清理。
發明內容
本發明的目的在于提供一種污水處理用陰離子交換器及其使用方法，以解決上述背景技術中提出的現有的陰離子交換器在整體處理污染水時，在進行污染水陰離子交換時，整體的水源不能有效均勻分散，從而在處理的時候，整體處理不是很高效的問題。
為了解決上述技術問題，本發明提供如下技術方案：一種污水處理用陰離子交換器，包括支撐管腿和交換器殼體，所述支撐管腿安裝連接在交換器殼體的下端外側上，所述支撐管腿的下端中間設置有防沖排放管，所述交換器殼體的周側設置有防護包裹殼，所述防護包裹殼的下方位于交換器殼體上設置有側邊檢修蓋，所述側邊檢修蓋的外側設置有銘牌，所述防護包裹殼的上方位于交換器殼體上設置有側邊吊耳，所述交換器殼體的頂端設置有頂部進水管，所述頂部進水管的外側設置有排氣管，所述排氣管的外側設置有懸吊耳板。
進一步的，所述交換器殼體的內部設置有內部套腔，所述內部套腔的內側設置有勻流輸送板，所述勻流輸送板的下方位于交換器殼體上設置有內部孔板，所述交換器殼體的上端設置有正洗管道，所述正洗管道的外側設置有檢修管道，所述交換器殼體的側壁設置有沖洗管道。
進一步的，所述側邊檢修蓋包括外側鎖扣、開合蓋、連接鉸鏈、金屬管和內部管腔，所述金屬管的內部設置有內部管腔，所述金屬管的外端設置有開合蓋，所述金屬管和開合蓋通過連接鉸鏈活動連接，所述開合蓋的外側設置有外側鎖扣。
進一步的，所述支撐管腿包括焊接端板、上側短管、底部支腿和放置底墊，所述焊接端板的下端設置有上側短管，所述上側短管的下端設置有底部支腿，所述底部支腿的下端設置有放置底墊，所述焊接端板連接在交換器殼體上。
進一步的，所述勻流輸送板包括勻流網孔板、定位卡扣和卡扣定位環，所述卡扣定位環的內部設置有勻流網孔板，所述卡扣定位環和勻流網孔板通過定位卡扣固定，所述卡扣定位環連接在交換器殼體上。
進一步的，所述防護包裹殼包括活動夾板、金屬彈簧、包裹夾殼和鎖緊螺釘，所述包裹夾殼的開口處設置有鎖緊螺釘，所述包裹夾殼的內部設置有金屬彈簧，所述金屬彈簧的內端設置有活動夾板，所述包裹夾殼通過鎖緊螺釘連接在交換器殼體上。
進一步的，所述防沖排放管包括外部法蘭、防沖阻擋鏤空殼和連接管道，所述防沖阻擋鏤空殼的下端設置有連接管道，所述連接管道的下端設置有外部法蘭，所述連接管道連接在交換器殼體上。
進一步的，所述懸吊耳板包括四孔端板、外側耳塊和焊接面板，所述外側耳塊的下端設置有焊接面板，所述焊接面板的下端設置有四孔端板，所述四孔端板連接在交換器殼體上。
進一步的，所述沖洗管道包括外側凸環、組裝短管和連接法蘭環，所述組裝短管的外端設置有連接法蘭環，所述連接法蘭環的外端設置有外側凸環，所述組裝短管連接在交換器殼體上。
一種污水處理用陰離子交換器使用方法，所述污水處理用陰離子交換器使用方法具體步驟如下：
步驟一：人員將頂部進水管與外部帶有閥門的污水管道相連接，在將防沖排放管與外部帶有閥門的排放管相連接，之后在將沖洗管道和正洗管道與外部帶有閥門的沖洗管相連接，排氣管在與外部帶有閥門的氣管相連接；
步驟二：打開外部污水管道的閥門，從而頂部進水管接收污水排放到交換器殼體的內部套腔中，之后沖入到勻流輸送板處，而后經過勻流輸送板勻流輸送到交換器殼體內部的樹脂層中，而后進行陰離子的交換處理，防沖排放管則可以將處理后的水源進行排放；
步驟三：沖洗時，關閉頂部進水管和防沖排放管的對應閥門，從而打開排氣管處對應的閥門進行排氣，排氣后，正洗管道和沖洗管道接收外部水源，從而可以進行側邊沖洗和正面沖洗，有效對交換器殼體中的樹脂進行清理。
與現有技術相比，本發明所達到的有益效果是：
1、通過內部套腔的區域，從而交換器殼體可以存儲污水進行陰離子的交換處理，內部孔板可以有效支撐放置，正洗管道和沖洗管道可以接收外部的水源進行沖洗，檢修時，經過檢修管道可以有效檢修，而勻流輸送板可以勻流輸送污水，使得污水在分散時更加均勻，這樣在進行陰離子交換處理時更加高效；
2、通過勻流輸送板結構，從而可以有效勻流輸送污水進行處理，勻流輸送板的卡扣定位環焊接連接在交換器殼體上，從而卡扣定位環可以穩定放置，這樣在使用時有效避免脫落，卡扣定位環因定位卡扣可以固定住勻流網孔板，使得勻流網孔板可以穩定放置，勻流網孔板上方接收水源時，從而有效勻流輸送，這樣在進行陰離子交換的時候更加高效方便；
3、通過防護包裹殼結構，這樣有效包裹防護，防護包裹殼的包裹夾殼通過鎖緊螺釘包裹連接在交換器殼體上，從而包裹夾殼可以安裝放置，這樣包裹夾殼內部的活動夾板通過金屬彈簧可以彈性抵觸，而受到外部碰觸時，經過金屬彈簧有效緩沖，而多個分布的金屬彈簧，有效避免抖動，使得起到很好的減震作用；
4、通過防沖排放管結構，從而起到防沖作用，有效避免直排造成的滲漏，防沖排放管的連接管道焊接連接在交換器殼體上，從而可以穩定放置，連接管道因外端的外部法蘭，使得可以與外部管道相連接，連接管道因上端的防沖阻擋鏤空殼，這樣有效避免水源的直沖，使得起到很好的防沖阻擋作用。
（發明人：董新穎）
