公布日：2024.01.30

申請日：2023.10.16

分類號：B01D21/06(2006.01)I;B01D21/18(2006.01)I;B01D21/20(2006.01)I;B01D21/00(2006.01)I;C02F1/00(2023.01)I

摘要

本發明涉及污水處理技術領域，尤其涉及一種污水處理用刮泥機，包括用于放置污水的外部機構，所述外部機構包括沉淀容器，所述沉淀容器內設置有用于清理沉淀容器內壁污泥的刮擦機構，所述刮擦機構的下方設置有用于清理沉淀容器底壁上的石渣和污泥的清理機構，所述刮擦機構包括連接軸，所述連接軸的底部固定連接有圓柱筒。本發明通過清理機構使得裝置對沉淀容器的側壁上的污泥以及附著在底壁上的石渣均能進行清理，通過電機帶動連接軸轉動，使得圓柱筒分別帶動刮擦組件和清理組件進行轉動，使得刮擦組件對沉淀容器側壁上的污泥進行刮擦清理，使得裝置對底壁的石渣和污泥均可進行清理，提高了裝置對污泥的清理效果。

權利要求書

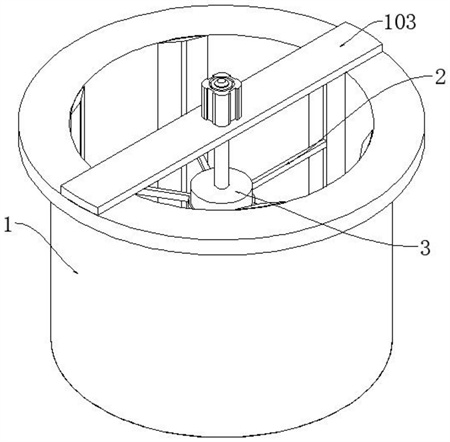

1.一種污水處理用刮泥機，包括用于放置污水的外部機構(1)，所述外部機構(1)包括沉淀容器(101)，其特征在于：所述沉淀容器(101)內設置有用于清理沉淀容器(101)內壁污泥的刮擦機構(2)，所述刮擦機構(2)的下方設置有用于清理沉淀容器(101)底壁上的石渣和污泥的清理機構(3)；所述刮擦機構(2)包括連接軸(201)，所述連接軸(201)的底部固定連接有圓柱筒(202)，所述圓柱筒(202)的外壁設置有用于刮擦組件(203)，所述清理機構(3)包括連接桿(306)以及開設在圓柱筒(202)外壁的多個圓孔(301)，多個所述圓孔(301)內均轉動連接有圓桿(302)，多個所述圓桿(302)遠離圓柱筒(202)的一端均固定連接有方桿(303)，多個所述方桿(303)上均設置有清理組件(304)，多個所述圓桿(302)位于圓柱筒(202)內的一端均設置有對石渣和污泥分別進行清理的轉換組件(305)，所述連接桿(306)上設置有用于驅動轉換組件(305)的調節組件(307)。

2.根據權利要求1所述的一種污水處理用刮泥機，其特征在于：所述調節組件(307)包括固定連接在連接桿(306)上的圓板a(3071)，所述圓板a(3071)的頂部中心處固定連接有彈性桿(3073)，所述圓板a(3071)上固定連接有兩個電動伸縮桿(3072)，兩個所述電動伸縮桿(3072)的活動端固定連接有圓板b(3074)，彈性桿(3073)的頂端也與圓板b(3074)的底部相連接，所述圓板b(3074)的頂部固定連接有轉軸，所述轉軸的頂部固定連接有直齒輪(3075)，所述圓柱筒(202)的內部固定連接有圓形固定塊(3076)，所述圓形固定塊(3076)的底部開設有可與直齒輪(3075)相嵌合的齒輪槽(3077)。

3.根據權利要求1所述的一種污水處理用刮泥機，其特征在于：所述轉換組件(305)包括固定連接在圓柱筒(202)底壁上的固定桿(3051)，所述固定桿(3051)上轉動連接有主動傘齒輪(3052)，多個所述圓桿(302)位于圓柱筒(202)內的一端均固定連接有從動傘齒輪(3053)，多個所述從動傘齒輪(3053)均與主動傘齒輪(3052)相嚙合。

4.根據權利要求1所述的一種污水處理用刮泥機，其特征在于：所述清理組件(304)包括分別固定連接在多個方桿(303)兩側的連接框架(3041)，遠離所述圓柱筒(202)底壁的連接框架(3041)上固定連接有用于清理污泥的鏟泥板(3042)，靠近所述圓柱筒(202)底壁的連接框架(3041)上固定連接有用于清理石渣的鏟刀(3043)。

5.根據權利要求1所述的一種污水處理用刮泥機，其特征在于：所述刮擦組件(203)包括固定連接在圓柱筒(202)的外壁上的固定圓環(2031)，所述固定圓環(2031)上固定連接有多個長桿(2032)，多個所述長桿(2032)的一端均固定連接有刮泥側板(2033)。

6.根據權利要求1所述的一種污水處理用刮泥機，其特征在于：所述沉淀容器(101)的底部連通有排污管(102)，所述排污管(102)通過電磁閥控制，所述沉淀容器(101)的頂部安裝有支撐板(103)，所述支撐板(103)上安裝有用于控制連接軸(201)轉動的電機，所述支撐板(103)的底部與連接軸(201)的頂端轉動連接。

7.根據權利要求3所述的一種污水處理用刮泥機，其特征在于：所述連接軸(201)的底端貫穿圓柱筒(202)的頂部與圓形固定塊(3076)相連接，所述連接桿(306)的底部與主動傘齒輪(3052)的頂部相連接。

8.根據權利要求1所述的一種污水處理用刮泥機，其特征在于：多個所述圓桿(302)與圓柱筒(202)的連接縫隙處均安裝有密封圈。

發明內容

針對現有技術的不足，本發明提供了一種污水處理用刮泥機，解決現有的刮泥機在對圓形沉淀池內進行清理時，刮泥板和池底之間存有間隙，污泥中的石渣易卡在刮泥板和池底之間，易導致刮泥板形變，同時卡在刮泥板和池底之間的石渣隨刮泥板移動，在池底內壁留下劃痕，從而影響裝置清理效果的問題。

為解決上述的技術問題，本發明提供如下技術方案：

一種污水處理用刮泥機，包括用于放置污水的外部機構，所述外部機構包括沉淀容器，所述沉淀容器內設置有用于清理沉淀容器內壁污泥的刮擦機構，所述刮擦機構的下方設置有用于清理沉淀容器底壁上的石渣和污泥的清理機構，所述刮擦機構包括連接軸，所述連接軸的底部固定連接有圓柱筒，所述圓柱筒的外壁設置有用于刮擦組件，所述清理機構包括連接桿以及開設在圓柱筒外壁的多個圓孔，多個所述圓孔內均轉動連接有圓桿，多個所述圓桿遠離圓柱筒的一端均固定連接有方桿，多個所述方桿上均設置有清理組件，多個所述圓桿位于圓柱筒內的一端均設置有對石渣和污泥分別進行清理的轉換組件，所述連接桿上設置有用于驅動轉換組件的調節組件。

進一步地，所述調節組件包括固定連接在連接桿上的圓板a，所述圓板a的頂部中心處固定連接有彈性桿，所述圓板a上固定連接有兩個電動伸縮桿，兩個所述電動伸縮桿的活動端固定連接有圓板b，彈性桿的頂端也與圓板b的底部相連接，所述圓板b的頂部固定連接有轉軸，所述轉軸的頂部固定連接有直齒輪，所述圓柱筒的內部固定連接有圓形固定塊，所述圓形固定塊的底部開設有可與直齒輪相嵌合的齒輪槽。

進一步地，所述轉換組件包括固定連接在圓柱筒底壁上的固定桿，所述固定桿上轉動連接有主動傘齒輪，多個所述圓桿位于圓柱筒內的一端均固定連接有從動傘齒輪，多個所述從動傘齒輪均與主動傘齒輪相嚙合。

進一步地，所述清理組件包括分別固定連接在多個方桿兩側的連接框架，遠離所述圓柱筒底壁的連接框架上固定連接有用于清理污泥的鏟泥板，靠近所述圓柱筒底壁的連接框架上固定連接有用于清理石渣的鏟刀。

進一步地，所述刮擦組件包括固定連接在圓柱筒的外壁上的固定圓環，所述固定圓環上固定連接有多個長桿，多個所述長桿的一端均固定連接有刮泥側板。

進一步地，所述沉淀容器的底部連通有排污管，所述排污管通過電磁閥控制，所述沉淀容器的頂部安裝有支撐板，所述支撐板上安裝有用于控制連接軸轉動的電機，所述支撐板的底部與連接軸的頂端轉動連接。。

進一步地，所述連接軸的底端貫穿圓柱筒的頂部與圓形固定塊相連接，所述連接桿的底部與主動傘齒輪的頂部相連接。

進一步地，多個所述圓桿與圓柱筒的連接縫隙處均安裝有密封圈。

借由上述技術方案，本發明提供了一種污水處理用刮泥機，至少具備以下有益效果：

1、該污水處理用刮泥機，清理機構使得裝置對沉淀容器的側壁上的污泥以及附著在底壁上的石渣均能進行清理，通過電機帶動連接軸轉動，使得圓柱筒分別帶動刮擦組件和清理組件進行轉動，使得刮擦組件對沉淀容器側壁上的污泥進行刮擦清理，使得裝置對底壁的石渣和污泥均可進行清理，保證了裝置對石渣和污泥的清理效果，避免了石渣對沉淀容器的底部產生損傷，提高了沉淀容器的使用壽命，同時提高了裝置對污泥的清理效果。

2、該污水處理用刮泥機，通過設置轉換組件和調節組件使得裝置可對鏟刀和鏟泥板進行簡便轉換，通過電動伸縮桿帶動圓板b進行上移，使得直齒輪與齒輪槽相嵌合，使得連接軸通過圓形固定塊帶動主動傘齒輪進行轉動，使得主動傘齒輪帶動多個從動傘齒輪進行轉動，在轉動相應角度后，使得鏟刀和鏟泥板的位置發生相對轉換，使得裝置在對石渣清理完成后可直接對污泥進行清理，提高了裝置的簡便性，無需工作人員對鏟刀和鏟泥板進行手動更換，提高了裝置的清理效率。

3、該污水處理用刮泥機，通過設置單個電機，使得裝置在對沉淀池內的石渣進行清理的同時，可通過調節組件對鏟刀和鏟泥板的位置進行簡便調節，大大節省了裝置的使用成本，使裝置更加實用。

（發明人：孫勇;劉凱;程坤;程枝梅;陳琳）
