公布日：2024.01.30
申請日：2023.12.26
分類號：C02F9/00(2023.01)I;B08B9/087(2006.01)I;B01D29/62(2006.01)I;B01D35/16(2006.01)I;B01F35/71(2022.01)I;B01F27/55(2022.01)I;B01F27/60(2022.01)I;
C02F1/00(2023.01)N
摘要
本發明公開了一種工廠污水除臭處理設備，本發明涉及污水處理技術領域，包括主體外殼，所述主體外殼的外表面固定連接有連通管，所述連通管遠離主體外殼的一端固定連接有沉淀箱，本發明通過設置清理機構，通過污水的沖擊帶動使得圓板通過過濾彈簧的拉伸作用使得圓板帶動刮板在主體外殼的內腔中進行移動，從而使得在對污水進行過濾時，刮板能夠?qū)χ黧w外殼的內壁進行清理剮蹭工作，刮板的材質為橡膠，從而防止對主體外殼的內壁造成剮蹭磨損，從而將污水經過時殘留在主體外殼內壁的污漬進行清理剮蹭，防止污水流過主體外殼時，污水中殘留的污漬附著在主體外殼的內壁上，長時間不清理造成異味的散發。
權利要求書

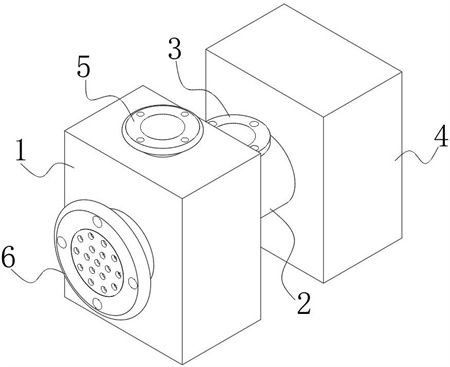

1.一種工廠污水除臭處理設備，包括主體外殼（1），其特征在于：所述主體外殼（1）的外表面固定連接有連通管（2），所述連通管（2）遠離主體外殼（1）的一端固定連接有沉淀箱（4），所述連通管（2）的外表面固定連接有單向閥（3），所述主體外殼（1）外表面的頂部固定連接有投料部件（5），所述主體外殼（1）遠離連通管（2）的一端固定連接有過濾部件（6），所述主體外殼（1）內腔的中部固定連接有旋轉部件（7）；所述過濾部件（6）包括過濾外殼（61），所述過濾外殼（61）靠近主體外殼（1）的一端與主體外殼（1）的外表面固定連接，所述過濾外殼（61）的內腔中部固定連接有濾網板（62），所述濾網板（62）的外表面均勻設置有過濾彈簧（63），所述濾網板（62）的外表面與過濾彈簧（63）外表面靠近濾網板（62）的一端固定連接，所述過濾彈簧（63）遠離濾網板（62）的一端固定連接有清理機構（64）；所述清理機構（64）包括圓板（641），所述圓板（641）的外表面與過濾彈簧（63）遠離濾網板（62）的一端固定連接，所述圓板（641）的內壁均勻設置有連桿（642），且圓板（641）的內壁與連桿（642）靠近圓板（641）的一端固定連接，所述連桿（642）遠離圓板（641）的一端固定連接有中心板（643），所述圓板（641）遠離連桿（642）的一端均勻設置有連接塊（644），且圓板（641）的外表面通過插口與連接塊（644）靠近圓板（641）的一端轉動連接，所述連接塊（644）遠離圓板（641）的一端轉動連接有刮板（645），所述圓板（641）的外表面均勻設置有防堵塞組件（646），且圓板（641）的外表面與防堵塞組件（646）靠近圓板（641）的一端固定連接；所述防堵塞組件（646）包括固定軸（6461），所述固定軸（6461）靠近圓板（641）的一端與圓板（641）的外表面固定連接，所述固定軸（6461）遠離圓板（641）的一端固定連接有圓弧板（6462），所述圓弧板（6462）遠離固定軸（6461）的一端固定連接有頂針（6466），所述圓弧板（6462）的外表面對稱設置有第一連接桿（6463），且圓弧板（6462）的外表面通過插口與第一連接桿（6463）靠近圓弧板（6462）的一端轉動連接，所述第一連接桿（6463）外表面的中部開設有滑動槽（6464），所述第一連接桿（6463）遠離圓弧板（6462）的一端通過插口轉動連接有第二連接桿（6465）。
2.根據權利要求1所述的一種工廠污水除臭處理設備，其特征在于：所述刮板（645）的數量為四個，四個所述刮板（645）以中心板（643）為中心均勻設置，所述刮板（645）的外表面與主體外殼（1）的內壁相接觸。
3.根據權利要求1所述的一種工廠污水除臭處理設備，其特征在于：所述第二連接桿（6465）的外表面與滑動槽（6464）的內壁滑動連接，所述第二連接桿（6465）遠離第一連接桿（6463）的一端與固定軸（6461）內腔的中部滑動連接。
4.根據權利要求1所述的一種工廠污水除臭處理設備，其特征在于：所述投料部件（5）包括投料外殼（51），所述投料外殼（51）的靠近主體外殼（1）的一端與主體外殼（1）的頂部固定連接，所述投料外殼（51）內腔的底部固定連接有投料板（52），所述投料板（52）的頂部均勻開設有投料孔（511），所述投料板（52）的頂部插接有導向桿（53），所述導向桿（53）的外表面套接有投料彈簧（54），所述導向桿（53）的頂部均勻設置有圓弧桿（56），所述導向桿（53）遠離圓弧桿（56）的一端固定連接有擠壓塊（55），所述圓弧桿（56）遠離導向桿（53）的一端固定連接有導向板（58），所述導向板（58）的頂部均勻設置有敲擊桿（57），所述敲擊桿（57）遠離導向板（58）的一端固定連接有敲擊塊（59），所述導向板（58）遠離圓弧桿（56）的一端固定連接有疏通桿（510）。
5.根據權利要求4所述的一種工廠污水除臭處理設備，其特征在于：所述投料彈簧（54）靠近導向桿（53）的一端與導向桿（53）的頂部固定連接，所述投料彈簧（54）遠離導向桿（53）的一端與投料板（52）的頂部固定連接，所述導向板（58）的外表面與投料口孔的內壁滑動連接，所述圓弧桿（56）的數量為五個，五個所述圓弧桿（56）以導向桿（53）為中心均勻設置。
6.根據權利要求1所述的一種工廠污水除臭處理設備，其特征在于：所述旋轉部件（7）包括固定桿（71），所述固定桿（71）的兩端與主體外殼（1）的內壁固定連接，所述固定桿（71）的外表面均勻設置有旋轉葉（72），且固定桿（71）的外表面與旋轉葉（72）靠近固定桿（71）的一端轉動連接，所述旋轉葉（72）的內腔的中部滑動連接有收集塊（73），所述收集塊（73）的外表面均勻開設有通孔（74）,所述旋轉葉（72）的內壁固定連接有滑動桿（77），所述旋轉葉（72）的內壁對稱設置有轉動桿（75），且旋轉葉（72）的內壁與轉動桿（75）的兩端轉動連接，所述轉動桿（75）的外表面均勻設置有掛鉤（76）。
7.根據權利要求6所述的一種工廠污水除臭處理設備，其特征在于：所述轉動桿（75）的外表面與收集塊（73）的內壁滑動連接，所述旋轉葉（72）的數量為六個，六個所述旋轉葉（72）以固定桿（71）為中心均勻設置，所述通孔（74）貫穿收集塊（73）的內壁。
發明內容
針對現有技術的不足，本發明解決其技術問題所采用的技術方案是：本發明所述的一種工廠污水除臭處理設備，包括主體外殼，所述主體外殼的外表面固定連接有連通管，所述連通管遠離主體外殼的一端固定連接有沉淀箱，所述連通管的外表面固定連接有單向閥，所述主體外殼外表面的頂部固定連接有投料部件，所述主體外殼遠離連通管的一端固定連接有過濾部件，所述主體外殼內腔的中部固定連接有旋轉部件；一種工廠污水除臭處理設備在工作時，通過外接污水管與過濾部件進行固定，將污水通過過濾部件進行流入到主體外殼的內腔中，通過污水的流動帶動旋轉部件在主體外殼的內腔中進行旋轉轉動，通過旋轉部件帶動投料部件向污水中加入除臭劑，然后污水持續通過連通管，經過單向閥流入到沉淀箱進行沉淀。
所述過濾部件包括過濾外殼，所述過濾外殼靠近主體外殼的一端與主體外殼的外表面固定連接，所述過濾外殼的內腔中部固定連接有濾網板，所述濾網板的外表面均勻設置有過濾彈簧，所述濾網板的外表面與過濾彈簧外表面靠近濾網板的一端固定連接，所述過濾彈簧遠離濾網板的一端固定連接有清理機構；優選的，所述清理機構包括圓板，所述圓板的外表面與過濾彈簧遠離濾網板的一端固定連接，所述圓板的內壁均勻設置有連桿，且圓板的內壁與連桿靠近圓板的一端固定連接，所述連桿遠離圓板的一端固定連接有中心板，所述圓板遠離連桿的一端均勻設置有連接塊，且圓板的外表面通過插口與連接塊靠近圓板的一端轉動連接，所述連接塊遠離圓板的一端轉動連接有刮板，所述刮板的數量為四個，四個所述刮板以中心板為中心均勻設置，所述刮板的外表面與主體外殼的內壁相接觸，所述圓板的外表面均勻設置有防堵塞組件，且圓板的外表面與防堵塞組件靠近圓板的一端固定連接；通過外接污水管與過濾外殼進行固定，污水通過濾網板的過濾后經過過濾外殼從而進入到主體外殼的內腔中，通過污水的沖擊帶動使得圓板通過過濾彈簧的拉伸作用使得圓板帶動刮板在主體外殼的內腔中進行移動，從而使得在對污水進行過濾時，刮板能夠?qū)χ黧w外殼的內壁進行清理剮蹭工作，刮板的材質為橡膠，從而防止對主體外殼的內壁造成剮蹭磨損，從而將污水經過時殘留在主體外殼內壁的污漬進行清理剮蹭，防止污水流過主體外殼時，污水中殘留的污漬附著在主體外殼的內壁上，長時間不清理造成異味的散發。
優選的，所述防堵塞組件包括固定軸，所述固定軸靠近圓板的一端與圓板的外表面固定連接，所述固定軸遠離圓板的一端固定連接有圓弧板，所述圓弧板遠離固定軸的一端固定連接有頂針，所述圓弧板的外表面對稱設置有第一連接桿，且圓弧板的外表面通過插口與第一連接桿靠近圓弧板的一端轉動連接，所述第一連接桿外表面的中部開設有滑動槽，所述第一連接桿遠離圓弧板的一端通過插口轉動連接有第二連接桿，所述第二連接桿的外表面與滑動槽的內壁滑動連接，所述第二連接桿遠離第一連接桿的一端與固定軸內腔的中部滑動連接；濾網板在長時間對污水進行過濾時，污水中殘留的廢渣會對濾網板上的網孔造成堵塞，從而對濾網板造成堵塞，從而干擾到濾網板正常的過濾工作，通過增加清理機構，當濾網板上的網孔造成堵塞時，污水經過濾網板的流速較小，從而使得污水對圓板的沖擊力小于過濾彈簧的拉伸力時，過濾彈簧帶動圓板在主體外殼的內腔中進行復位移動，從而使得底板帶動防堵塞機構對濾網板網孔進行堵塞清理，使得頂針對網孔堵塞的雜質進行頂出，同時使得圓弧板與網孔的內壁相接觸，圓弧板的材質為硬質塑料，使得圓弧板的外表面與網孔的內壁進行剮蹭清理，同時圓弧板受到擠壓，使得第一連接桿受到彎曲，使得第二連接桿在滑動槽內進行滑動，當濾網孔進行清堵結束后，通過過濾彈簧帶動防堵塞組件進行移動時，圓弧板與濾網板解除限位后，因為圓弧板的材質為硬質塑料，具備彈性特征，所以當圓弧板與濾網板解除限位后，圓弧板通過第一連接桿與第二連接桿的進行復位，同時設置第一連接桿與第二連接桿防止圓弧板在脫離濾網板網孔時，圓弧板發生翻轉，從而將圓弧板表面沾附的雜質進行彈落從而完成圓弧板表面的自清潔工作；優選的，所述投料部件包括投料外殼，所述投料外殼的靠近主體外殼的一端與主體外殼的頂部固定連接，所述投料外殼內腔的底部固定連接有投料板，所述投料板的頂部均勻開設有投料孔，所述投料板的頂部插接有導向桿，所述導向桿的外表面套接有投料彈簧，所述投料彈簧靠近導向桿的一端與導向桿的頂部固定連接，所述投料彈簧遠離導向桿的一端與投料板的頂部固定連接，所述導向桿的頂部均勻設置有圓弧桿，所述圓弧桿的數量為五個，五個所述圓弧桿以導向桿為中心均勻設置，所述導向桿遠離圓弧桿的一端固定連接有擠壓塊，所述圓弧桿遠離導向桿的一端固定連接有導向板，所述導向板的外表面與投料口孔的內壁滑動連接，所述導向板的頂部均勻設置有敲擊桿，所述敲擊桿遠離導向板的一端固定連接有敲擊塊，所述導向板遠離圓弧桿的一端固定連接有疏通桿；當污水通過過濾外殼進入到主體外殼的內腔中，通過污水的持續流動沖擊時，使得污水帶動旋轉葉在固定桿上進行旋轉轉動，同時使得旋轉葉與擠壓塊進行擠壓，使得擠壓塊帶動導向桿在投料外殼中進行移動，使得導向桿通過圓弧桿帶動導向板與疏通桿在投料孔中進行移動，從而使得污水通過的流速大小自動控制投料除臭劑的大小，同時通過導向桿帶動導向板進行往復移動時，通過敲擊桿帶動敲擊塊對投料板進行敲擊震動，從而防止除臭劑通過投料孔進行投放時，除臭劑發生堵塞。
優選的，所述旋轉部件包括固定桿，所述固定桿的兩端與主體外殼的內壁固定連接，所述固定桿的外表面均勻設置有旋轉葉，所述旋轉葉的數量為六個，六個所述旋轉葉以固定桿為中心均勻設置，且固定桿的外表面與旋轉葉靠近固定桿的一端轉動連接，所述旋轉葉的內腔的中部滑動連接有收集塊，所述收集塊的外表面均勻開設有通孔,所述通孔貫穿收集塊的內壁，所述旋轉葉的內壁固定連接有滑動桿，所述旋轉葉的內壁對稱設置有轉動桿，且旋轉葉的內壁與轉動桿的兩端轉動連接，所述轉動桿的外表面與收集塊的內壁滑動連接，所述轉動桿的外表面均勻設置有掛鉤；通過污水持續經過主體外殼時，通過污水對旋轉葉進行沖擊，使得旋轉葉在主體外殼的內腔中進行轉動，使得收集塊脫離旋轉葉的框架，使得旋轉葉在主體外殼的內腔中進行旋轉時，使得旋轉葉能夠?qū)⑽鬯c除臭劑進行充分的攪拌接觸從而增加除臭劑與污水的反應速度，同收集塊能夠?qū)?jīng)過濾網板后的污水進行旋轉收集，從而將污水中殘留的絮狀雜質進行收集，當污水中絮狀的雜質經過收集塊的內腔時，通過在收集塊的內部設置有掛鉤，使得轉動桿帶動掛鉤在收集塊的內部進行旋轉收集，從而將污水殘留的絮狀雜質進行纏繞收集，從而避免絮狀雜質進入到沉淀箱中。
本發明的有益效果如下：1.本發明通過設置清理機構，通過污水的沖擊帶動使得圓板通過過濾彈簧的拉伸作用使得圓板帶動刮板在主體外殼的內腔中進行移動，從而使得在對污水進行過濾時，刮板能夠?qū)χ黧w外殼的內壁進行清理剮蹭工作，刮板的材質為橡膠，從而防止對主體外殼的內壁造成剮蹭磨損，從而將污水經過時殘留在主體外殼內壁的污漬進行清理剮蹭，防止污水流過主體外殼時，污水中殘留的污漬附著在主體外殼的內壁上，長時間不清理造成異味的散發。
2.本發明通過設置防堵塞組件，濾網板在長時間對污水進行過濾時，污水中殘留的廢渣會對濾網板上的網孔造成堵塞，從而對濾網板造成堵塞，從而干擾到濾網板正常的過濾工作，通過增加清理機構，當濾網板上的網孔造成堵塞時，污水經過濾網板的流速較小，從而使得污水對圓板的沖擊力小于過濾彈簧的拉伸力時，過濾彈簧帶動圓板在主體外殼的內腔中進行復位移動，從而使得底板帶動防堵塞機構對濾網板網孔進行堵塞清理，使得頂針對網孔堵塞的雜質進行頂出，同時使得圓弧板與網孔的內壁相接觸，圓弧板的材質為硬質塑料，使得圓弧板的外表面與網孔的內壁進行剮蹭清理，同時圓弧板受到擠壓，當濾網孔進行清堵結束后，通過過濾彈簧帶動防堵塞組件進行移動時，圓弧板與濾網板解除限位后，因為圓弧板的材質為硬質塑料，具備彈性特征，所以當圓弧板與濾網板解除限位后，圓弧板通過第一連接桿與第二連接桿的進行復位，同時設置第一連接桿與第二連接桿防止圓弧板在脫離濾網板網孔時，圓弧板發生翻轉，從而將圓弧板表面沾附的雜質進行彈落從而完成圓弧板表面的自清潔工作。
3.本發明通過設置投料部件，當污水通過過濾外殼進入到主體外殼的內腔中，通過污水的持續流動沖擊時，使得污水帶動旋轉葉在固定桿上進行旋轉轉動，同時使得旋轉葉與擠壓塊進行擠壓，使得擠壓塊帶動導向桿在投料外殼中進行移動，使得導向桿通過圓弧桿帶動導向板與疏通桿在投料孔中進行移動，從而使得污水通過的流速大小自動控制投料除臭劑的大小，同時通過導向桿帶動導向板進行往復移動時，通過敲擊桿帶動敲擊塊對投料板進行敲擊震動，從而防止除臭劑通過投料孔進行投放時，除臭劑發生堵塞。
4.本發明通過設置旋轉部件，通過污水持續經過主體外殼時，通過污水對旋轉葉進行沖擊，使得旋轉葉在主體外殼的內腔中進行轉動，使得收集塊脫離旋轉葉的框架，使得旋轉葉在主體外殼的內腔中進行旋轉時，使得旋轉葉能夠?qū)⑽鬯c除臭劑進行充分的攪拌接觸從而增加除臭劑與污水的反應速度，同收集塊能夠?qū)?jīng)過濾網板后的污水進行旋轉收集，從而將污水中殘留的絮狀雜質進行收集，當污水中絮狀的雜質經過收集塊的內腔時，通過在收集塊的內部設置有掛鉤，使得轉動桿帶動掛鉤在收集塊的內部進行旋轉收集，從而將污水殘留的絮狀雜質進行纏繞收集，從而避免絮狀雜質進入到沉淀箱中。
（發明人：王寧;王世友;熊爍）
