公布日：2024.01.26

申請日：2023.10.30

分類號：C02F7/00(2006.01)I;C02F3/02(2023.01)I

摘要

本發明公開了一種用于污水處理的高效率曝氣裝置，涉及污水曝氣裝置技術領域，引氣組件設置在導流組件的底部，通氣組件設置在導流組件和引氣組件的內部，導流組件和通氣組件均套設在曝氣筒件的外表面，曝氣筒件的內部設置有若干個呈環形陣列的擾流組件，隔氣組件位于曝氣筒件與引氣組件的內部。本發明通過設置的曝氣筒件、導流組件和引氣組件，氣流通過錐斗噴出，形成負壓旋流時，會將錐斗底部的污水吸卷進曝氣筒件內部，從而使污水與氣泡更好地混合和接觸，這樣能夠增加氣泡破裂的機會，提高氣泡與污水的反應速度，從而增強曝氣效果。

權利要求書

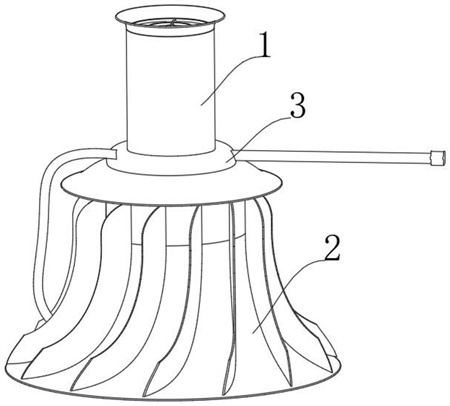

1.一種用于污水處理的高效率曝氣裝置，其特征在于，包括：曝氣筒件(1)，包括罩筒(11)，所述罩筒(11)的頂部設置有頂環(13)，所述罩筒(11)的內部設置有若干個安裝框(14)，若干個所述安裝框(14)內部均設置有螺旋片(15)，螺旋片(15)用于引導水流；導流組件(2)，包括錐罩(22)，所述錐罩(22)的外表面設置有若干個呈環形陣列分布的引流片(21)，引流片(21)用于引導水流形成渦流；通氣組件(3)，包括安裝氣環(31)，所述安裝氣環(31)的外表面設置有若干個連通管(33)，若干個所述連通管(33)的另一端共同連接有頂盤氣環(34)，頂盤氣環(34)用于噴射氣流；擾流組件(4)，包括鏤空筒(42)，所述鏤空筒(42)的一端連接有喇叭筒(41)，喇叭筒(41)用于攪動罩筒(11)內的污水；隔氣組件(5)，包括支撐桿(56)，所述支撐桿(56)的外表面設置有軸筒(59)，所述軸筒(59)的外表面設置有鏤空片(53)，鏤空片(53)用于分割污水中的氣泡；引氣組件(6)，包括底流斗(61)，所述底流斗(61)的內部開設有弧槽，底流斗(61)用于配合錐罩(22)引導污水流向；所述引氣組件(6)設置在導流組件(2)的底部，所述通氣組件(3)設置在導流組件(2)和引氣組件(6)的內部，所述導流組件(2)和通氣組件(3)均套設在曝氣筒件(1)的外表面，所述曝氣筒件(1)的內部設置有若干個呈環形陣列的擾流組件(4)，所述隔氣組件(5)位于曝氣筒件(1)與引氣組件(6)的內部。

2.根據權利要求1所述的用于污水處理的高效率曝氣裝置，其特征在于：所述錐罩(22)的頂部設置有半弧圓管(24)，所述半弧圓管(24)的外表面設置有過濾環網(23)，過濾環網(23)用于阻隔大型雜質進入到錐罩(22)內，所述過濾環網(23)的頂部連接有弧環片(20)；所述錐罩(22)的內壁設置有若干個呈環形陣列分布的內旋片(26)，所述半弧圓管(24)的內部設置有導氣殼(25)。

3.根據權利要求1所述的用于污水處理的高效率曝氣裝置，其特征在于：所述底流斗(61)安裝在錐罩(22)的內壁底部，所述底流斗(61)的內部開設有氣腔(62)，所述底流斗(61)的外表面底部設置有安裝環(63)，所述安裝環(63)的外表面套設有錐斗(64)；所述錐斗(64)與底流斗(61)之間形成導氣空腔。

4.根據權利要求1所述的用于污水處理的高效率曝氣裝置，其特征在于：所述罩筒(11)的內部設置有若干個呈環形陣列分布的安裝柱(16)，所述頂環(13)的截面呈半圓弧形狀，所述罩筒(11)的外表面底部設置有若干個呈環形陣列分布的旋片(12)；所述旋片(12)位于引流片(21)的內部，且旋片(12)與內旋片(26)位置相互交錯。

5.根據權利要求1所述的用于污水處理的高效率曝氣裝置，其特征在于：所述安裝氣環(31)的外表面連接有導氣管(32)和支氣管(35)，所述支氣管(35)的另一端連接有底氣環(36)；所述頂盤氣環(34)安裝在導氣殼(25)的內部，所述底氣環(36)設置在氣腔(62)的內部，所述安裝氣環(31)套設在罩筒(11)的外表面，所述安裝氣環(31)安裝在弧環片(20)的外表面，所述安裝氣環(31)用于限定罩筒(11)的安裝位置。

6.根據權利要求1所述的用于污水處理的高效率曝氣裝置，其特征在于：所述鏤空片(53)的頂部設置有若干個呈環形陣列分布的氣泡割片(58)，所述鏤空片(53)的底部設置有若干個呈環形陣列分布的旋流片(57)，旋流片(57)用于借助水流推動鏤空片(53)轉動；所述支撐桿(56)的頂部設置有鏤空盤(51)，所述鏤空盤(51)設置在罩筒(11)的內部，所述支撐桿(56)的底部連接有環框(52)，所述環框(52)安裝在底流斗(61)的內部；所述鏤空盤(51)的頂部設置有隔氣環盤(54)，所述隔氣環盤(54)安裝在罩筒(11)的內部，隔氣環盤(54)用于切割污水中的氣泡使污水分流。

7.根據權利要求1所述的用于污水處理的高效率曝氣裝置，其特征在于：所述鏤空筒(42)的外表面設置有若干個呈環形陣列分布的螺旋葉(43)，所述喇叭筒(41)的內壁設置有若干個呈環形陣列分布的導流旋片(44)；所述鏤空筒(42)轉動安裝在安裝柱(16)的外表面，所述喇叭筒(41)和鏤空筒(42)與螺旋片(15)的安裝位置相交錯。

發明內容

本申請的目的在于提供一種用于污水處理的高效率曝氣裝置，可有效解決上述背景技術中提出的問題。

為實現上述目的，本申請?zhí)峁┤缦录夹g(shù)方案：一種用于污水處理的高效率曝氣裝置，包括：

曝氣筒件，包括罩筒，罩筒的頂部設置有頂環，罩筒的內部設置有若干個安裝框，若干個安裝框內部均設置有螺旋片，螺旋片用于引導水流；

導流組件，包括錐罩，錐罩的外表面設置有若干個呈環形陣列分布的引流片，引流片用于引導水流形成渦流；

通氣組件，包括安裝氣環，安裝氣環的外表面設置有若干個連通管，若干個連通管的另一端共同連接有頂盤氣環，頂盤氣環用于噴射氣流；

擾流組件，包括鏤空筒，鏤空筒的一端連接有喇叭筒，喇叭筒用于攪動罩筒內的污水；

隔氣組件，包括支撐桿，支撐桿的外表面設置有軸筒，軸筒的外表面設置有鏤空片，鏤空片用于分割污水中的氣泡；

引氣組件，包括底流斗，底流斗的內部開設有弧槽，底流斗用于配合錐罩引導污水流向；

引氣組件設置在導流組件的底部，通氣組件設置在導流組件和引氣組件的內部，導流組件和通氣組件均套設在曝氣筒件的外表面，曝氣筒件的內部設置有若干個呈環形陣列的擾流組件，隔氣組件位于曝氣筒件與引氣組件的內部。

優選的，錐罩的頂部設置有半弧圓管，半弧圓管的外表面設置有過濾環網，過濾環網用于阻隔大型雜質進入到錐罩內，過濾環網的頂部連接有弧環片；

錐罩的內壁設置有若干個呈環形陣列分布的內旋片，半弧圓管的內部設置有導氣殼。

優選的，底流斗安裝在錐罩的內壁底部，底流斗的內部開設有氣腔，底流斗的外表面底部設置有安裝環，安裝環的外表面套設有錐斗；

錐斗與底流斗之間形成導氣空腔。

優選的，罩筒的內部設置有若干個呈環形陣列分布的安裝柱，頂環的截面呈半圓弧形狀，罩筒的外表面底部設置有若干個呈環形陣列分布的旋片；

旋片位于引流片的內部，且旋片與內旋片位置相互交錯。

優選的，安裝氣環的外表面連接有導氣管和支氣管，支氣管的另一端連接有底氣環；

頂盤氣環安裝在導氣殼的內部，底氣環設置在氣腔的內部，安裝氣環套設在罩筒的外表面，安裝氣環安裝在弧環片的外表面，安裝氣環用于限定罩筒的安裝位置。

優選的，鏤空片的頂部設置有若干個呈環形陣列分布的氣泡割片，鏤空片的底部設置有若干個呈環形陣列分布的旋流片，旋流片用于借助水流推動鏤空片轉動；

支撐桿的頂部設置有鏤空盤，鏤空盤設置在罩筒的內部，支撐桿的底部連接有環框，環框安裝在底流斗的內部；

鏤空盤的頂部設置有隔氣環盤，隔氣環盤安裝在罩筒的內部，隔氣環盤用于切割污水中的氣泡使污水分流。

優選的，鏤空筒的外表面設置有若干個呈環形陣列分布的螺旋葉，喇叭筒的內壁設置有若干個呈環形陣列分布的導流旋片；

鏤空筒轉動安裝在安裝柱的外表面，喇叭筒和鏤空筒與螺旋片的安裝位置相交錯。

綜上，本發明的技術效果和優點：

1、本發明通過設置的曝氣筒件、導流組件和引氣組件，氣流通過錐斗噴出，形成負壓旋流時，會將錐斗底部的污水吸卷進曝氣筒件內部，從而使污水與氣泡更好地混合和接觸，這樣能夠增加氣泡破裂的機會，提高氣泡與污水的反應速度，從而增強曝氣效果；

并且錐斗形成負壓旋流增加氣液接觸面積，負壓旋流的形成會使污水在曝氣筒件內部形成渦流，使污水與曝氣筒件的內壁貼合流動，可以增加氣液界面的面積，提高氣泡和污水的接觸效率，進一步增強曝氣效果；

而且還能改善廢水的分布均勻性，通過引導氣流噴向曝氣筒件的中心處，使氣泡在曝氣筒件內部能夠更加均勻地分布，可以避免氣泡過多聚集在某一區域，減少污水中的死區，提高整個曝氣筒件的利用率；

通過設置錐斗形成負壓旋流引導底部污水進入曝氣筒件，可以增加氣泡與污水的混合程度，提高氣液接觸效果，并改善廢水的分布均勻性，從而提高污水處理的效果。

2、本發明中設置的隔氣組件，污水在經過鏤空片時，水中的大氣泡會被分割成較小的氣泡，這樣可以增加氣液接觸面積，使氣泡更好地與污水接觸，提高氣泡的利用效率，隨著鏤空片的轉動，氣泡割片會對小氣泡進行快速的攪動，氣泡割片的高速轉動會迅速破壞小氣泡的表面膜，使氣泡更好地與污水混合，旋流片、鏤空片和氣泡割片的轉動會形成渦流和攪拌效應，從而增加了氣液界面的面積；

通過旋流片、鏤空片和氣泡割片的轉動和攪動，可以將氣泡更好地懸浮在污水中，防止氣泡聚集和堆積，可以確保氣泡均勻分布，提高曝氣效果和氣泡的利用率。

3、本發明中設置的擾流組件，當鏤空筒轉動時，會在安裝柱的外表面形成旋渦流動，渦流效應可以使污水中的氣泡充分混合，增加氣泡破裂的機會，提高氣液界面的面積，從而促進氧氣的溶解和氣體的傳質效果；

而導流旋片的轉動會引導污水流向鏤空筒并從喇叭筒排出，可以提供污水流動的導向，使污水在罩筒內均勻流動，并增加污水與裝置內其他部分的接觸，有助于增強氣泡與污水的混合和曝氣效果；

通過螺旋片、鏤空筒、喇叭筒和導流旋片的轉動，可以攪動污水流動、增加渦流效應和提供流動導向，從而提高污水處理的效果，增強氣泡與污水的接觸效率，促進氣體的傳質和氧化作用。

（發明人：沈清江;劉玉斌;王子鵬;劉越;唐順雷）
