公布日：2024.01.19
申請日：2023.11.29
分類號：C02F9/00(2023.01)I;C02F1/40(2023.01)I;C02F1/00(2023.01)N;C02F1/02(2023.01)N;C02F1/44(2023.01)N
摘要
本發明公開了一種餐飲油污水分離裝置及其分離方法，包括底架，所述的底架頂部設有油水分離模塊，所述的油水分離模塊一側設有除渣模塊，所述的油水分離模塊另一側設有提升模塊，所述的除渣模塊一側設有污水進水口，所述的除渣模塊另一側設有除渣電機組，所述的除渣模塊與油水分離模塊之間連接有PVC連接管，所述的PVC連接管上設有安裝架。本發明能采用先進的分離處理工藝，高效解決了地下室餐飲廢水油水分離過程中的雜物分離、浮渣污泥分離收集、油水分離收集等難題，乳化油不再需要人工打撈，具有操作維護簡便、運行穩定高效等顯著等優點，避免現有餐飲廢水處理時，由于成分雜亂，存在油脂等懸浮物顆粒，導致排放困難的的問題。
權利要求書

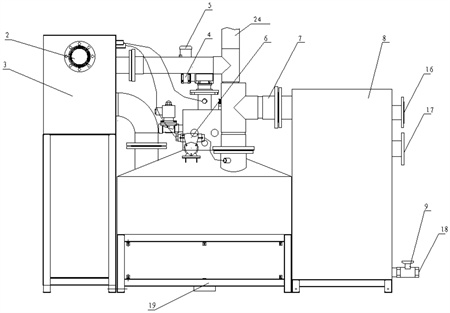

1.一種餐飲油污水分離裝置，包括底架(19)，其特征在于：所述的底架(19)頂部設有油水分離模塊(15)，所述的油水分離模塊(15)一側設有除渣模塊(3)，所述的油水分離模塊(15)另一側設有提升模塊(8)，所述的除渣模塊(3)一側設有污水進水口(2)，所述的除渣模塊(3)另一側設有除渣電機組(1)，所述的除渣模塊(3)與油水分離模塊(15)之間連接有PVC連接管(7)，所述的PVC連接管(7)上設有安裝架(5)，所述的安裝架(5)上設有排油電磁閥(14)，所述的排油電磁閥(14)底部設有導油器電機組(4)，所述的提升模塊(8)一側頂部設有出水口(16)和溢流口(17)，所述的提升模塊(8)底部設有排污口(18)，所述的排污口(18)上設有PV球閥(9)。
2.根據權利要求1所述的一種餐飲油污水分離裝置，其特征是，所述的油水分離模塊(15)的頂部設有液位電極(10)，所述的液位電極(10)上連接有電接點雙金屬溫度計(12)，所述的電接點雙金屬溫度計(12)的一側設有浮球液位控制器(11)。
3.根據權利要求1所述的一種餐飲油污水分離裝置，其特征是，所述的油水分離模塊(15)頂部設有清水自吸泵(6)，所述的清水自吸泵(6)一端與PVC連接管(7)相連，所述的清水自吸泵(6)另一端與除渣模塊(3)相連。
4.根據權利要求1所述的一種餐飲油污水分離裝置，其特征是，所述的除渣模塊(3)內頂部設有主動輪(20)，所述的主動輪(20)與除渣電機組(1)相連，所述的主動輪(20)上連接有除渣格柵(21)。
5.根據權利要求1所述的一種餐飲油污水分離裝置，其特征是，所述的提升模塊(8)內設有兩個工作腔，其中一個工作腔內設有潛水電泵和浮球，所述的提升模塊(8)頂部設有固流電磁閥和排放電磁閥，所述的排放電磁閥一端設置在該工作腔內，所述的提升模塊(8)另一個工作腔內安裝有膜組和濃度計，所述的膜組和濃度計共同連接在固流電磁閥和排放電磁閥上，所述的PVC連接管(7)與該工作腔相連。
6.根據權利要求2所述的一種餐飲油污水分離裝置，其特征是，所述的浮球液位控制器(11)一側設有電加熱管(13)，所述的電加熱管(13)一端伸入油水分離模塊(15)頂部。
7.根據權利要求4所述的一種餐飲油污水分離裝置，其特征是，所述的除渣模塊(3)內設有從動輪A(22)和從動輪B(23)，所述的除渣格柵(21)底部依次連接在從動輪A(22)和從動輪B(23)上。
8.根據權利要求1所述的一種餐飲油污水分離裝置，其特征是，所述的除渣模塊(3)一側上部設有擋板(26)，所述的除渣模塊(3)一側設有收集桶(25)，所述的擋板(26)位于收集桶(25)底部。
9.根據權利要求1所述的一種餐飲油污水分離裝置，其特征是，所述的PVC連接管(7)頂部設有換氣口(24)，所述的換氣口(24)位于在油水分離模塊(15)上方。
10.一種餐飲油污水分離裝置分離使用方法，其特征在于：第一步：餐飲廢水通過污水進水口(2)送入除渣模塊(3)，除渣電機組(1)及除渣格柵(21)進行一級預處理，用于去除骨頭、貝殼、菜葉等大顆粒雜物；飯粒、肉末等細渣在除渣模塊(3)內沉積進行二級處理；第二步：經過預處理以后的紊態污油水經PVC連接管(7)導入隔油導油設備的油水分離模塊(15)；第三步：油水分離模塊(15)內的刮油系統啟動，保障油水分離箱內油水呈層流狀態在整個過水斷面勻速流動，從而達到有效分離，分離以后的油污將自動沿錐形結構上浮到PVC連接管(7)對應的集油腔處；第四步：在油水分離模塊(15)頂部設有浮球液位控制器(11)，當油水分離模塊(15)的油水腔室中的廢油達到一定時，排油電磁閥(14)打開，將油排到一側的廢油收集桶(25)。恒溫電加熱的電加熱管(13)會根據設定的溫度范圍自動啟停，使輔助排油裝置正常工作，避免出現油脂凝固或結塊現象；第五步：根據需要手動打開放油閥，浮油也會流入集油桶；收集的廢油定期轉移、回收、再利用；第六步：在油污分離的同時，餐飲廢水中的細渣沉淀至提升模塊(8)的底部，提升模塊(8)的一側設有PV球閥(9)和排污口(18)，定期打開PV球閥(9)，將細渣排至專用垃圾桶；第七步：提升模塊(8)經過PVC連接管(7)送入預處理后的廢水，通入第一個工作腔，進行精濾膜膜組的處理，通過膜處理后的水經過濃度計檢測，若大于15PPM則流回油水分離模塊(15)中，如果小于15PPM，則流入提升模塊(8)內的第二個工作區；第八步：當水達到一定液位時，出水口(16)將水液排入市政管網；第九步：除渣模塊(3)內的大顆粒雜物沿著除渣格柵(21)，在除渣模塊(3)內上下運送至除渣模塊(3)的一側，通過擋板(26)導向流入收集桶(25)內，進行統一收集處理。
發明內容
本發明的目的是為了克服現在油污水處理設備由于沒有專門防油液凝固設計，在使用時會導致乳化油凝固，影響回收，同時無法處理水中的細小顆粒，無法達到排放標準，油污水分效率較低的不足，而提出的一種餐飲油污水分離裝置及其分離方法。
為了實現上述目的，本發明采用了如下技術方案：
一種餐飲油污水分離裝置及其分離方法，包括底架，所述的底架頂部設有油水分離模塊，所述的油水分離模塊一側設有除渣模塊，所述的油水分離模塊另一側設有提升模塊，所述的除渣模塊一側設有污水進水口，所述的除渣模塊另一側設有除渣電機組，所述的除渣模塊與油水分離模塊之間連接有PVC連接管，所述的PVC連接管上設有安裝架，所述的安裝架上設有排油電磁閥，所述的排油電磁閥底部設有導油器電機組，所述的提升模塊一側頂部設有出水口和溢流口，所述的提升模塊底部設有排污口，所述的排污口上設有PV球閥。
優選的，所述的油水分離模塊的頂部設有液位電極，所述的液位電極上連接有電接點雙金屬溫度計，所述的電接點雙金屬溫度計的一側設有浮球液位控制器，便于油水分離模塊的油水腔室中的廢油達到一定時，排油電磁閥打開。
優選的，所述的油水分離模塊頂部設有清水自吸泵，所述的清水自吸泵一端與PVC連接管相連，所述的清水自吸泵另一端與除渣模塊相連，便于廢水的循環以及輸送。
優選的，所述的除渣模塊內頂部設有主動輪，所述的主動輪與除渣電機組相連，所述的主動輪上連接有除渣格柵，便于進行出去較大固體廢料。
優選的，所述的提升模塊內設有兩個工作腔，其中一個工作腔內設有潛水電泵和浮球，所述的提升模塊頂部設有固流電磁閥和排放電磁閥，所述的排放電磁閥一端設置在該工作腔內，所述的提升模塊另一個工作腔內安裝有膜組和濃度計，所述的膜組和濃度計共同連接在固流電磁閥和排放電磁閥上，所述的PVC連接管與該工作腔相連，便于細小顆粒的油再經過精濾膜處理后，排放水質基本可以達到一類，可直接外排。
優選的，所述的浮球液位控制器一側設有電加熱管，所述的電加熱管一端伸入油水分離模塊頂部，便于輔助排油裝置正常工作，避免出現油脂凝固或結塊現象。
優選的，所述的除渣模塊內設有從動輪A和從動輪B，所述的除渣格柵底部依次連接在從動輪A和從動輪B上，便于輔助處理除渣模塊內廢料的運送。
優選的，所述的除渣模塊一側上部設有擋板，所述的除渣模塊一側設有收集桶，所述的擋板位于收集桶底部，便于收集廢料。
優選的，所述的PVC連接管頂部設有換氣口，所述的換氣口位于在油水分離模塊上方，便于分離裝置使用時內部氣體的交換，防止由于氣壓導致裝置的損壞。
一種餐飲油污水分離裝置分離使用方法，
第一步：餐飲廢水通過污水進水口送入除渣模塊，除渣電機組及除渣格柵進行一級預處理，用于去除骨頭、貝殼、菜葉等大顆粒雜物；飯粒、肉末等細渣在除渣模塊內沉積進行二級處理；
第二步：經過預處理以后的紊態污油水經PVC連接管導入隔油導油設備的油水分離模塊；
第三步：油水分離模塊內的刮油系統啟動，保障油水分離箱內油水呈層流狀態在整個過水斷面勻速流動，從而達到有效分離，分離以后的油污將自動沿錐形結構上浮到PVC連接管對應的集油腔處；
第四步：在油水分離模塊頂部設有浮球液位控制器，當油水分離模塊的油水腔室中的廢油達到一定時，排油電磁閥打開，將油排到一側的廢油收集桶。恒溫電加熱的電加熱管會根據設定的溫度范圍自動啟停，使輔助排油裝置正常工作，避免出現油脂凝固或結塊現象；
第五步：根據需要手動打開放油閥，浮油也會流入集油桶；收集的廢油定期轉移、回收、再利用；
第六步：在油污分離的同時，餐飲廢水中的細渣沉淀至提升模塊的底部，提升模塊的一側設有PV球閥和排污口，定期打開PV球閥，將細渣排至專用垃圾桶；
第七步：提升模塊經過PVC連接管送入預處理后的廢水，通入第一個工作腔，進行精濾膜膜組的處理，通過膜處理后的水經過濃度計檢測，若大于15PPM則流回油水分離模塊中，如果小于15PPM，則流入提升模塊內的第二個工作區；
第八步：當水達到一定液位時，出水口將水液排入市政管網；
第九步：除渣模塊內的大顆粒雜物沿著除渣格柵，在除渣模塊內上下運送至除渣模塊的一側，通過擋板導向流入收集桶內，進行統一收集處理。
與現有技術相比，本發明的有益效果是：
1、設備采用組合式設計制作,拆、安裝及其方便,智能化程度高,無需繁瑣的人為操作；
2、渦輪式自動刮油：配有自動渦輪式除油裝置，當設備到達設定的啟動時間，即自行啟動刮油機；配有加熱裝置，能自動調控油腔溫度，使油脂不凝結；
3、設備運轉效率高,除油效果高達95％,可將表面油脂、絮狀油脂全部刮入儲油桶內，能自動分離油，不需要人工實時操作；
4、細小顆粒的油再經過精濾膜處理后，排放水質基本可以達到一類，可直接外排。非達標水則循環處理；
5、自動沖洗：配有差壓式全自動自吸泵，能自動快捷的對除渣模塊區沖洗，不讓格柵堵塞，使除渣更有效；
6、對于在地下層的，還配套有提升裝置，使處理水可以方便和市政管網對接；
7、設備自控部分設有自動/手動開關,可24小時內任意時段運行系統,100％人性化操作,同時電控箱可帶遠程接口,方便客戶接入中央控制室,實現遠程操作；
8、設備主體為全不銹鋼材質,使用壽命長,外觀整潔、美觀,無二次污染。
綜上所述，本發明能采用先進的分離處理工藝，高效解決了地下室餐飲廢水油水分離過程中的雜物分離、浮渣污泥分離收集、油水分離收集等難題，乳化油不再需要人工打撈，具有操作維護簡便、運行穩定高效等顯著等優點，避免現有餐飲廢水處理時，由于成分雜亂，存在油脂等懸浮物顆粒，導致排放困難的的問題。
（發明人：郭開群）
