公布日：2023.10.24
申請日：2023.06.15
分類號：C02F1/66(2023.01)I;C02F1/52(2023.01)I;C02F103/18(2006.01)N;C02F101/10(2006.01)N
摘要
本申請涉及脫硫廢水處理技術領域，特別是涉及一種脫硫廢水處理系統。包括：三聯箱單元，三聯箱單元包括中和箱、反應箱和絮凝箱，三聯箱單元用于處理脫硫廢水；濃縮池，與三聯箱單元連接，濃縮池單元用于分離脫硫廢水，生成凈化水和污泥；監測單元，監測單元包括多個監測模塊，監測模塊用于采集三聯箱單元運行參數；中控單元，通過無線信號與三聯箱單元連接，中控單元用于設定三聯箱單元工作參數。通過增設第一控制模塊和第一修正模塊，根據中和箱內脫硫廢水量動態調整中和箱攪拌轉速和石灰乳投放量，并通過建立修正時間節點和修正石灰乳投放量，保證充足的石灰石添加量，從而維持最佳的中和效率。提高整體的工作效率。
權利要求書
1.一種脫硫廢水處理系統，其特征在于，包括：三聯箱單元，所述三聯箱單元包括中和箱、反應箱和絮凝箱，所述三聯箱單元用于處理脫硫廢水；濃縮池，與所述三聯箱單元連接，所述濃縮池單元用于分離所述脫硫廢水，生成凈化水和污泥；監測單元，所述監測單元包括多個監測模塊，所述監測模塊用于采集所述三聯箱單元運行參數；中控單元，通過無線信號與所述三聯箱單元連接，所述中控單元用于設定所述三聯箱單元工作參數。
2.如權利要求1所述的脫硫廢水處理系統，其特征在于，所述中控單元包括：第一控制模塊，用于獲取中和箱內脫硫廢水量a，所述第一控制模塊用于根據所述脫硫廢水量a設定中和箱攪拌轉速v和石灰乳投放量c。
3.如權利要求1所述的脫硫廢水處理系統，其特征在于，所述中控單元還包括：第二控制模塊，用于獲取絮凝箱內脫硫廢水量d，所述第二控制模塊用于根據所述脫硫廢水量d設定絮凝箱攪拌轉速f和助凝劑投放量e。
4.如權利要求2所述的脫硫廢水處理系統，其特征在于，所述第一控制模塊還用于：預設中和箱脫硫廢水量矩陣A，設定A(A1，A2，A3，A4)，其中，A1為預設第一中和箱脫硫廢水量，A2為預設第二中和箱脫硫廢水量，A3為預設第三中和箱脫硫廢水量，A4為預設第四中和箱脫硫廢水量，且A1＜A2＜A3＜A4：所述第一控制模塊還用于預設中和箱攪拌速度矩陣V，設定V(V1，V2，V3，V4)，其中，V1為預設第一中和箱攪拌速度，V2為預設第二中和箱攪拌速度，V3為預設第三中和箱攪拌速度，V4為預設第四中和箱攪拌速度，且V1＜V2＜V3＜V4；所述第一控制模塊還用于根據所述脫硫廢水量a設定中和箱攪拌轉速v；若A1＜a＜A2，設定中和箱攪拌轉速v為預設第一中和箱攪拌速度V1，即v＝V1；若A2＜a＜A3，設定中和箱攪拌轉速v為預設第二中和箱攪拌速度V2，即v＝V2；若A3＜a＜A4，設定中和箱攪拌轉速v為預設第三中和箱攪拌速度V3，即v＝V3；若a＞A4，設定中和箱攪拌轉速v為預設第四中和箱攪拌速度V4，即v＝V4。
5.如權利要求4所述的脫硫廢水處理系統，其特征在于，所述第一控制模塊還用于：預設石灰乳投放量矩陣C(C1，C2，C3，C4)，其中，C1為預設第一石灰乳投放量，C2為預設第二石灰乳投放量，C3為預設第三石灰乳投放量，C4為預設第四石灰乳投放量，且C1＜C2＜C3＜C4；所述第一控制模塊還用于根據所述脫硫廢水量a設定石灰乳投放量c；若A1＜a＜A2，設定石灰乳投放量c為預設第一石灰乳投放量C1，即c＝C1；若A2＜a＜A3，設定石灰乳投放量c為預設第二石灰乳投放量C2，即c＝C1；若A2＜a＜A3，設定石灰乳投放量c為預設第三石灰乳投放量C3，即c＝C3；若a＞A4，設定石灰乳投放量c為預設第四石灰乳投放量C4，即c＝C4。
6.如權利要求5所述的脫硫廢水處理系統，其特征在于，所述中控模塊還包括：第一修正模塊，用于設定修正時間節點，根據所述修正時間節點獲取中和箱脫硫廢水PH值g；所述第一修正模塊還用于根據所述中和箱脫硫廢水PH值g設定修正系數n，根據所述修正系數n設定當前時間節點的補充石灰乳投放量c1。
7.如權利要求6所述的脫硫廢水處理系統，其特征在于，所述第一修正模塊還用于：預設修正系數矩陣N，設定(n1，n2，n3，n4)，其中，n1為預設第一修正系數，n2為預設第二修正系數，n3為預設第三修正系數，n4為預設第四修正系數，且n1＜n2＜n3＜n4＜0.5；所述第一修正模塊還用于預設中和箱脫硫廢水PH值矩陣G，設定G(G1，G2，G3，G4)，其中，G1為預設第一中和箱脫硫廢水PH值，G2為預設第二中和箱脫硫廢水PH值，G3為預設第三中和箱脫硫廢水PH值，G4為預設第四中和箱脫硫廢水PH值，且G1＜G2＜G3＜G4：所述第一修正模塊還用于：若g＜G1，設定修正系數n＝n4，所述補充石灰乳投放量c1＝n4＊c；若G1＜g＜G2，設定修正系數n＝n3，所述補充石灰乳投放量c1＝n3＊c；若G2＜g＜G3，設定修正系數n＝n2，所述補充石灰乳投放量c1＝n2＊c；若G3＜g＜G4，設定修正系數n＝n1，所述補充石灰乳投放量c1＝n1＊c。
8.如權利要求3所述的脫硫廢水處理系統，其特征在于，所述第二控制模塊還用于：預設絮凝箱脫硫廢水量矩陣D，設定D(D1，D2，D3，D4)，其中，D1為預設第一絮凝箱脫硫廢水量，D2為預設第二絮凝箱脫硫廢水量，D3為預設第三絮凝箱脫硫廢水量，D4為預設第四絮凝箱脫硫廢水量，且D1＜D2＜D3＜D4；所述第二控制模塊還用于預設絮凝箱攪拌轉速矩陣F，設定(F1，F2，F3，F4)，其中，F1為預設第一絮凝箱攪拌轉速，F2為預設第二絮凝箱攪拌轉速，F3為預設第三絮凝箱攪拌轉速，F4為預設第四絮凝箱攪拌轉速，且F1＜F2＜F3＜F4；所述第二控制模塊還用于根據所述絮凝箱脫硫廢水量d設定絮凝箱攪拌轉速f；若D1＜d＜D2，設定絮凝箱攪拌轉速f為預設第一絮凝箱攪拌轉速F1，即f＝F1；若D2＜d＜D3，設定絮凝箱攪拌轉速f為預設第二絮凝箱攪拌轉速F2，即f＝F2；若D3＜d＜D4，設定絮凝箱攪拌轉速f為預設第三絮凝箱攪拌轉速F3，即f＝F3；若d＞D4，設定絮凝箱攪拌轉速f為預設第四絮凝箱攪拌轉速F4，即f＝F4。
9.如權利要求8所述的脫硫廢水處理系統，其特征在于，所述第二控制模塊還用于：預設助凝劑投放量矩陣E，設定E(E1，E2，E3，E4)，其中，E1為預設第一助凝劑投放量，E2為預設第二助凝劑投放量，E3為預設第三助凝劑投放量，E4為預設第四助凝劑投放量，且E1＜E2＜E3＜E4；所述第二控制模塊還用于根據所述絮凝箱脫硫廢水量d設定助凝劑投放量e；若D1＜d＜D2，設定助凝劑投放量e為預設第一助凝劑投放量E1，且e＝E1；若D2＜d＜D3，設定助凝劑投放量e為預設第二助凝劑投放量E2，且e＝E2；若D3＜d＜D4，設定助凝劑投放量e為預設第三助凝劑投放量E3，且e＝E3；若d＞D4，設定助凝劑投放量e為預設第四助凝劑投放量E4，且e＝E4。
10.如權利要求1－9中任一項所述的脫硫廢水處理系統，其特征在于，還包括：凈水箱，與所述濃縮池連接，所述凈水箱用于儲存所述凈化水；排泥單元，用于獲取所述濃縮池內污泥參數，根據所述污泥參數生成排泥參數。
發明內容
本申請的目的是：為解決上述技術問題，本申請?zhí)峁┝艘环N脫硫廢水處理系統，旨在提高脫硫廢水的處理效率。
本申請的一些實施例中，通過增設第一控制模塊和第一修正模塊，根據中和箱內脫硫廢水量動態調整中和箱攪拌轉速和石灰乳投放量，并通過建立修正時間節點和修正石灰乳投放量，保證充足的石灰石添加量，從而維持最佳的中和效率。提高整體的工作效率。
本申請的一些實施例中，通過增設第二控制模塊，根據絮凝箱脫硫廢水量設定絮凝箱攪拌轉速和助凝劑投放量，通過絮凝物質及助凝物質的共同作用，輔助脫硫處理，同時動態調整絮凝箱攪拌轉速優化整體的絮凝過程，形成穩定的絮凝物質，從而提高脫硫效率。

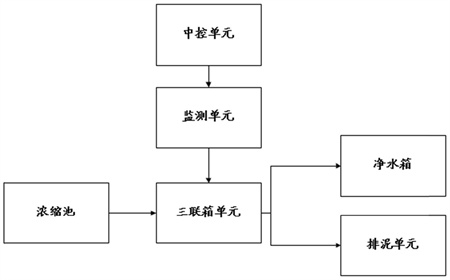

本申請的一些實施例中，提供了一種脫硫廢水處理系統，包括：
三聯箱單元，所述三聯箱單元包括中和箱、反應箱和絮凝箱，所述三聯箱單元用于處理脫硫廢水；
濃縮池，與所述三聯箱單元連接，所述濃縮池單元用于分離所述脫硫廢水，生成凈化水和污泥；
監測單元，所述監測單元包括多個監測模塊，所述監測模塊用于采集所述三聯箱單元運行參數；
中控單元，通過無線信號與所述三聯箱單元連接，所述中控單元用于設定所述三聯箱單元工作參數。
本申請的一些實施例中，所述中控單元包括：
第一控制模塊，用于獲取中和箱內脫硫廢水量a，所述第一控制模塊用于根據所述脫硫廢水量a設定中和箱攪拌轉速v和石灰乳投放量c。
本申請的一些實施例中，所述中控單元還包括：
第二控制模塊，用于獲取絮凝箱內脫硫廢水量d，所述第二控制模塊用于根據所述脫硫廢水量d設定絮凝箱攪拌轉速f和助凝劑投放量e。
本申請的一些實施例中，所述第一控制模塊還用于：
預設中和箱脫硫廢水量矩陣A，設定A(A1，A2，A3，A4)，其中，A1為預設第一中和箱脫硫廢水量，A2為預設第二中和箱脫硫廢水量，A3為預設第三中和箱脫硫廢水量，A4為預設第四中和箱脫硫廢水量，且A1＜A2＜A3＜A4：
所述第一控制模塊還用于預設中和箱攪拌速度矩陣V，設定V(V1，V2，V3，V4)，其中，V1為預設第一中和箱攪拌速度，V2為預設第二中和箱攪拌速度，V3為預設第三中和箱攪拌速度，V4為預設第四中和箱攪拌速度，且V1＜V2＜V3＜V4；
所述第一控制模塊還用于根據所述脫硫廢水量a設定中和箱攪拌轉速v；
若A1＜a＜A2，設定中和箱攪拌轉速v為預設第一中和箱攪拌速度V1，即v＝V1；
若A2＜a＜A3，設定中和箱攪拌轉速v為預設第二中和箱攪拌速度V2，即v＝V2；
若A3＜a＜A4，設定中和箱攪拌轉速v為預設第三中和箱攪拌速度V3，即v＝V3；
若a＞A4，設定中和箱攪拌轉速v為預設第四中和箱攪拌速度V4，即v＝V4。
本申請的一些實施例中，所述第一控制模塊還用于：
預設石灰乳投放量矩陣C(C1，C2，C3，C4)，其中，C1為預設第一石灰乳投放量，C2為預設第二石灰乳投放量，C3為預設第三石灰乳投放量，C4為預設第四石灰乳投放量，且C1＜C2＜C3＜C4；
所述第一控制模塊還用于根據所述脫硫廢水量a設定石灰乳投放量c；
若A1＜a＜A2，設定石灰乳投放量c為預設第一石灰乳投放量C1，即c＝C1；
若A2＜a＜A3，設定石灰乳投放量c為預設第二石灰乳投放量C2，即c＝C1；
若A2＜a＜A3，設定石灰乳投放量c為預設第三石灰乳投放量C3，即c＝C3；
若a＞A4，設定石灰乳投放量c為預設第四石灰乳投放量C4，即c＝C4。
本申請的一些實施例中，所述中控模塊還包括：
第一修正模塊，用于設定修正時間節點，根據所述修正時間節點獲取中和箱脫硫廢水PH值g；
所述第一修正模塊還用于根據所述中和箱脫硫廢水PH值g設定修正系數n，根據所述修正系數n設定當前時間節點的補充石灰乳投放量c1。
本申請的一些實施例中，所述第一修正模塊還用于：
預設修正系數矩陣N，設定(n1，n2，n3，n4)，其中，n1為預設第一修正系數，n2為預設第二修正系數，n3為預設第三修正系數，n4為預設第四修正系數，且n1＜n2＜n3＜n4＜0.5；
所述第一修正模塊還用于預設中和箱脫硫廢水PH值矩陣G，設定G(G1，G2，G3，G4)，其中，G1為預設第一中和箱脫硫廢水PH值，G2為預設第二中和箱脫硫廢水PH值，G3為預設第三中和箱脫硫廢水PH值，G4為預設第四中和箱脫硫廢水PH值，且G1＜G2＜G3＜G4：
所述第一修正模塊還用于：
若g＜G1，設定修正系數n＝n4，所述補充石灰乳投放量c1＝n4＊c；
若G1＜g＜G2，設定修正系數n＝n3，所述補充石灰乳投放量c1＝n3＊c；
若G2＜g＜G3，設定修正系數n＝n2，所述補充石灰乳投放量c1＝n2＊c；
若G3＜g＜G4，設定修正系數n＝n1，所述補充石灰乳投放量c1＝n1＊c。
本申請的一些實施例中，所述第二控制模塊還用于：
預設絮凝箱脫硫廢水量矩陣D，設定D(D1，D2，D3，D4)，其中，D1為預設第一絮凝箱脫硫廢水量，D2為預設第二絮凝箱脫硫廢水量，D3為預設第三絮凝箱脫硫廢水量，D4為預設第四絮凝箱脫硫廢水量，且D1＜D2＜D3＜D4；
所述第二控制模塊還用于預設絮凝箱攪拌轉速矩陣F，設定(F1，F2，F3，F4)，其中，F1為預設第一絮凝箱攪拌轉速，F2為預設第二絮凝箱攪拌轉速，F3為預設第三絮凝箱攪拌轉速，F4為預設第四絮凝箱攪拌轉速，且F1＜F2＜F3＜F4；
所述第二控制模塊還用于根據所述絮凝箱脫硫廢水量d設定絮凝箱攪拌轉速f；
若D1＜d＜D2，設定絮凝箱攪拌轉速f為預設第一絮凝箱攪拌轉速F1，即f＝F1；
若D2＜d＜D3，設定絮凝箱攪拌轉速f為預設第二絮凝箱攪拌轉速F2，即f＝F2；
若D3＜d＜D4，設定絮凝箱攪拌轉速f為預設第三絮凝箱攪拌轉速F3，即f＝F3；
若d＞D4，設定絮凝箱攪拌轉速f為預設第四絮凝箱攪拌轉速F4，即f＝F4。
本申請的一些實施例中，所述第二控制模塊還用于：
預設助凝劑投放量矩陣E，設定E(E1，E2，E3，E4)，其中，E1為預設第一助凝劑投放量，E2為預設第二助凝劑投放量，E3為預設第三助凝劑投放量，E4為預設第四助凝劑投放量，且E1＜E2＜E3＜E4；
所述第二控制模塊還用于根據所述絮凝箱脫硫廢水量d設定助凝劑投放量e；
若D1＜d＜D2，設定助凝劑投放量e為預設第一助凝劑投放量E1，且e＝E1；
若D2＜d＜D3，設定助凝劑投放量e為預設第二助凝劑投放量E2，且e＝E2；
若D3＜d＜D4，設定助凝劑投放量e為預設第三助凝劑投放量E3，且e＝E3；
若d＞D4，設定助凝劑投放量e為預設第四助凝劑投放量E4，且e＝E4。
本申請的一些實施例中，還包括：
凈水箱，與所述濃縮池連接，所述凈水箱用于儲存所述凈化水；
排泥單元，用于獲取所述濃縮池內污泥參數，根據所述污泥參數生成排泥參數。
本申請實施例一種脫硫廢水處理系統與現有技術相比，其有益效果在于：
通過增設第一控制模塊和第一修正模塊，根據中和箱內脫硫廢水量動態調整中和箱攪拌轉速和石灰乳投放量，并通過建立修正時間節點和修正石灰乳投放量，保證充足的石灰石添加量，從而維持最佳的中和效率。提高整體的工作效率。
通過增設第二控制模塊，通過增設第二控制模塊，根據絮凝箱脫硫廢水量設定絮凝箱攪拌轉速和助凝劑投放量，通過絮凝物質及助凝物質的共同作用，輔助脫硫處理，同時動態調整絮凝箱攪拌轉速優化整體的絮凝過程，形成穩定的絮凝物質，從而提高脫硫效率。
（發明人：張益謙;王宏;劉偉;郭瑞濤;李士廣;牟文亮;王鵬羽;李巖;李睿穎;李慶齡;程博宇;苗思雪;齊偉瑋;呂曉麗;朱海燕）
