公布日：2023.10.24
申請日：2023.07.28
分類號：C02F9/00(2023.01)I;C01B25/30(2006.01)I;C02F1/66(2023.01)N;C02F1/28(2023.01)N;C02F1/00(2023.01)N;C02F1/72(2023.01)N;C02F1/76(2023.01)N;C02F1/
58(2023.01)N;C02F11/122(2019.01)N;C02F101/30(2006.01)N;C02F101/14(2006.01)N
摘要
本發(fā)明涉及一種處理鋰電池鹽水放電廢水的方法，包括以下步驟：S1，調(diào)節(jié)待處理廢水pH至6～7后加入吸附劑進(jìn)行吸附，再分離得到濾渣和濾液A；S2，向濾液A中加入氧化劑進(jìn)行氧化反應(yīng)，得到廢水B；S3，向廢水B中加入磷酸鹽沉鋰，分離得到磷酸鋰和水相C；S4，調(diào)節(jié)水相C的pH值為5～7后，加入水溶性鈣鹽，進(jìn)行除氟和除磷反應(yīng)，分離得到濾渣和濾液D；濾液D達(dá)標(biāo)，完成鋰電池鹽水放電廢水的處理。通過氧化、沉鋰和除氟等步驟后，將廢水回用至下一輪鹽水放電，既降低了安全隱患，又減少了處理成本，同時可回收80％‑90％的鋰。
權(quán)利要求書
1.一種處理鋰電池鹽水放電廢水的方法，其特征在于，包括以下步驟：S1，調(diào)節(jié)待處理廢水pH至6～7后加入吸附劑進(jìn)行吸附，再分離得到濾渣和濾液A；S2，向濾液A中加入氧化劑進(jìn)行氧化反應(yīng)，得到廢水B；S3，向廢水B中加入磷酸鹽沉鋰，分離得到磷酸鋰和水相C；S4，調(diào)節(jié)水相C的pH值為5～7后，加入水溶性鈣鹽，進(jìn)行除氟和除磷反應(yīng)，分離得到濾渣和濾液D；濾液D回用至鋰電池鹽水放電，完成鋰電池鹽水放電廢水的處理。
2.根據(jù)權(quán)利要求1所述的處理鋰電池鹽水放電廢水的方法，其特征在于，步驟S1中，所述吸附劑為粉狀活性炭或硅藻土的一種或多種，粉狀活性炭的粒徑為200～400目；所述吸附劑的添加量為待處理廢水重量的1.5‰～3‰。
3.根據(jù)權(quán)利要求1或2所述的處理鋰電池鹽水放電廢水的方法，其特征在于，步驟S1中，攪拌時間為1～2小時。
4.根據(jù)權(quán)利要求1所述的處理鋰電池鹽水放電廢水的方法，其特征在于，步驟S2中，所述氧化劑采用雙氧水和次氯酸鈉中的一種或多種；所述氧化劑的添加量為COD去除量理論值的1.2～1.5倍。
5.根據(jù)權(quán)利要求1或4所述的處理鋰電池鹽水放電廢水的方法，其特征在于，步驟S2中，氧化反應(yīng)時間為2～4小時。
6.根據(jù)權(quán)利要求1所述的處理鋰電池鹽水放電廢水的方法，其特征在于，步驟S3中，所述磷酸鹽為十二水磷酸三鈉；所述磷酸鹽用量為完全沉鋰?yán)碚撝档?/span>1.0～1.2倍。
7.根據(jù)權(quán)利要求1或6所述的處理鋰電池鹽水放電廢水的方法，其特征在于，步驟S3中，沉鋰反應(yīng)是在70～85℃攪拌反應(yīng)1～3小時。
8.根據(jù)權(quán)利要求7所述的處理鋰電池鹽水放電廢水的方法，其特征在于，步驟S3中，水相C中鋰離子含量低于300ppm。
9.根據(jù)權(quán)利要求1所述的處理鋰電池鹽水放電廢水的方法，其特征在于，步驟S4中，加入的水溶性鈣鹽為氯化鈣粉末或質(zhì)量濃度5％～10％的氯化鈣水溶液；水溶性鈣鹽的加入量為完全除氟和除磷理論值的2.0～3.0倍。
10.根據(jù)權(quán)利要求1或9所述的處理鋰電池鹽水放電廢水的方法，其特征在于，步驟S4中，除氟和除磷反應(yīng)的條件為：反應(yīng)溫度為室溫，反應(yīng)時間為1～2h，反應(yīng)pH值為5～7。
發(fā)明內(nèi)容
本發(fā)明的目的在于克服上述技術(shù)不足，提供一種處理鋰電池鹽水放電廢水的方法，解決現(xiàn)有技術(shù)中鹽水放電產(chǎn)生的廢水處理成本較高且鋰?yán)速M的技術(shù)問題。
為達(dá)到上述技術(shù)目的，本發(fā)明提供的技術(shù)方案是：

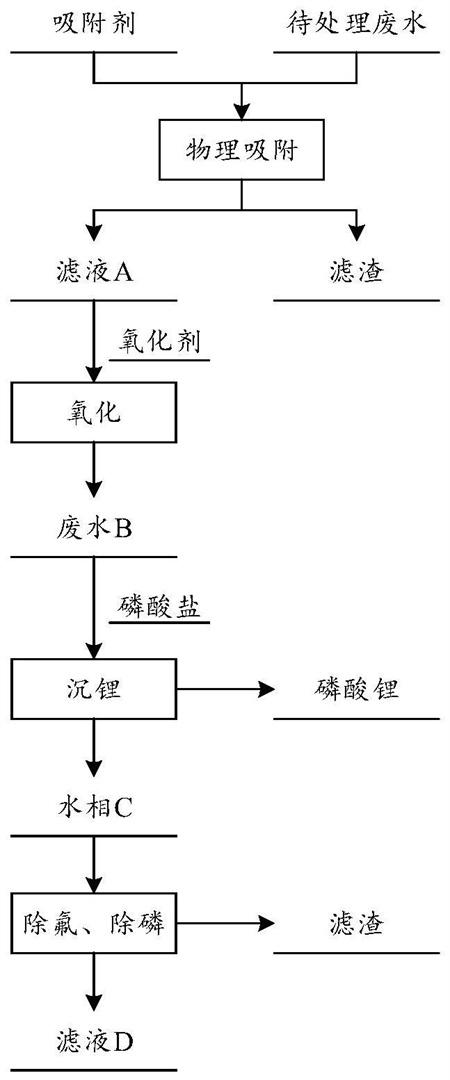

第一方面，本發(fā)明提供一種處理鋰電池鹽水放電廢水的方法，包括以下步驟：S1，調(diào)節(jié)待處理廢水pH至6～7后加入吸附劑進(jìn)行吸附，再分離得到濾渣和濾液A；S2，向濾液A中加入氧化劑進(jìn)行氧化反應(yīng)，得到廢水B；S3，向廢水B中加入磷酸鹽沉鋰，分離得到磷酸鋰和水相C；S4，調(diào)節(jié)水相C的pH值為5～7后，加入水溶性鈣鹽，進(jìn)行除氟和除磷反應(yīng)，分離得到濾渣和濾液D；濾液D回用至鋰電池鹽水放電，完成鋰電池鹽水放電廢水的處理。
與現(xiàn)有技術(shù)相比，本發(fā)明的有益效果包括：
(1)本發(fā)明方法通過氧化、沉鋰和除氟等步驟后，將廢水回用至下一輪鹽水放電，既降低了安全隱患，又減少了處理成本。
(2)本發(fā)明方法可回收80％-90％的鋰，產(chǎn)生的經(jīng)濟效益和廢水處理成本相持平。
（發(fā)明人：陳浩龍;劉長來;夏詩忠;廖從銀;張行祥;李培文;彭學(xué)勤）
