公布日：2023.09.19

申請日：2023.08.24

分類號：C02F11/13(2019.01)I

摘要

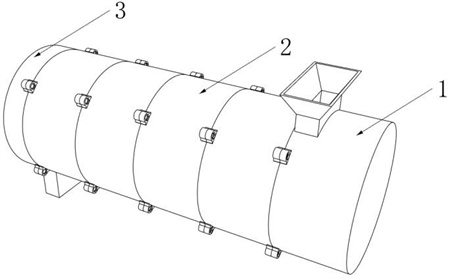

本發明涉及烘干機技術領域，且公開了一種模塊化污泥烘干機，包括電機組件模塊，電機組件模塊的一端安裝有烘干模塊，烘干模塊位于遠離電機組件模塊的一端安裝有出料裝置，烘干模塊位于靠近電機組件模塊的一側其內安裝有攪拌組件，攪拌組件的外壁設有等距排列的攪拌桿，本發明通過設有烘干模塊，通過添加新的烘干模塊，將新的烘干模塊的套接齒槽對準舊的烘干模塊的套接齒桿，就會導致套接齒桿推入到套接齒槽內時會將套接齒槽內的氣體通過螺旋排氣槽推出，從而進行臨時固定，此時只需進行安裝固定栓，重復添加烘干模塊從而使得污泥干燥機的長度增加，如此增加污泥的烘干箱的長度，從而能夠增大干燥污泥的容量或者縮減干燥時間，提升干燥程度。

權利要求書

1.一種模塊化污泥烘干機，包括電機組件模塊（1），其特征在于：所述電機組件模塊（1）的一端安裝有烘干模塊（2），所述烘干模塊（2）位于遠離電機組件模塊（1）的一端安裝有出料裝置（3），所述烘干模塊（2）位于靠近電機組件模塊（1）的一側其內安裝有攪拌組件（4），所述攪拌組件（4）的外壁設有等距排列的攪拌桿（401），所述攪拌組件（4）位于遠離電機組件模塊（1）一側的頂端固定連接有套接齒桿（402），所述攪拌組件（4）位于遠離套接齒桿（402）的一側頂端開設有套接齒槽（403），所述攪拌組件（4）位于套接齒桿（402）的一端外壁固定連接有套接環（404），所述攪拌桿（401）的頂端均設有卡接桿（405），所述攪拌桿（401）通過卡接桿（405）活動套接有刮除涂抹塊（4011），所述套接齒槽（403）可與套接齒桿（402）進行固定套接，所述攪拌桿（401）的一側安裝有回彈彈簧（406），所述回彈彈簧（406）的一端固定連接在刮除涂抹塊（4011）的底端，所述回彈彈簧（406）的另一端固定連接在攪拌桿（401）；所述烘干模塊（2）位于靠近電機組件模塊（1）一端開設有套接卡槽（202），所述套接卡槽（202）位于靠近電機組件模塊（1）的一側開設有等距排列的導熱通電槽（201），所述烘干模塊（2）的內壁的兩端均固定連接有限位卡環（203），所述烘干模塊（2）位于靠近出料裝置（3）的一側開設有套接卡塊（204），兩個所述限位卡環（203）之間活動卡接攪拌組件（4）的刮除涂抹塊（4011），所述限位卡環（203）均為直角梯形，所述限位卡環（203）的直角梯形的短邊均朝向靠近電機組件模塊（1）的一端；所述烘干模塊（2）的套接卡塊（204）的底端設有與導熱通電槽（201）相互配合的凸起塊，所述烘干模塊（2）的內部設有加熱線圈，所述導熱通電槽（201）分別代表地線火線以及零線且與凸起塊一一對應，所述電機組件模塊（1）為導熱通電槽（201）進行供電；所述出料裝置（3）位于靠近烘干模塊（2）的一端中部設有套筒（301），所述套筒（301）遠離電機組件模塊（1）的一端開設有“㠯”字形槽（3012），所述“㠯”字形槽（3012）的中部固定套接有軸承（302），所述軸承（302）的內環固定套接有底端固定塊（303），所述底端固定塊（303）的底端與出料裝置（3）的中部進行固定連接，所述套筒（301）靠近電機組件模塊（1）的一端開設有套接齒槽（403），所述出料裝置（3）位于與烘干模塊（2）的套接卡塊（204）固定處均開設有與烘干模塊（2）的凸起塊相互配合的通電槽，所述出料裝置（3）的通電槽中的火線以及零線進行電性連接；所述電機組件模塊（1）與出料裝置（3）之間設置多個烘干模塊（2），所述烘干模塊（2）之間通過套接卡槽（202）與另一個烘干模塊（2）的套接卡塊（204）進行套接，且烘干模塊（2）的外壁均設有固定套，所述烘干模塊（2）之間通過使用螺栓穿過固定套進行固定連接，所述電機組件模塊（1）內設有電機，所述電機組件模塊（1）的電機輸出軸固定安裝有與攪拌組件（4）的套接齒槽（403）相互配合的傳動塊；所述卡接桿（405）的頂端設有限位條（4051），所述攪拌桿（401）通過卡接桿（405）的限位條（4051）限制刮除涂抹塊（4011）的轉動范圍，所述攪拌組件（4）的套接齒槽（403）底端兩側開設有螺旋排氣槽（4031），所述攪拌桿（401）為扭轉狀態，類似風扇的扇葉般的扭轉程度；所述套筒（301）的套接齒槽（403）底端兩側開設有透氣槽（3011）。

發明內容

為了克服現有技術的上述缺陷，本發明提供了一種模塊化污泥烘干機，以解決上述背景技術中存在的問題。

本發明提供如下技術方案：一種模塊化污泥烘干機，包括電機組件模塊，所述電機組件模塊的一端安裝有烘干模塊，所述烘干模塊位于遠離電機組件模塊的一端安裝有出料裝置，所述烘干模塊位于靠近電機組件模塊的一側其內安裝有攪拌組件，所述攪拌組件的外壁設有等距排列的攪拌桿，所述攪拌組件位于遠離電機組件模塊一側的頂端固定連接有套接齒桿，所述攪拌組件位于遠離套接齒桿的一側頂端開設有套接齒槽，所述攪拌組件位于套接齒桿的一端外壁固定連接有套接環，所述攪拌桿的頂端均設有卡接桿，所述攪拌桿通過卡接桿活動套接有刮除涂抹塊，所述套接齒槽可與套接齒桿進行固定套接，所述攪拌桿的一側安裝有回彈彈簧，所述回彈彈簧的一端固定連接在刮除涂抹塊的底端，所述回彈彈簧的另一端固定連接在攪拌桿。

進一步的，所述烘干模塊位于靠近電機組件模塊一端開設有套接卡槽，所述套接卡槽位于靠近電機組件模塊（1）的一側開設有等距排列的導熱通電槽，所述烘干模塊的內壁的兩端均固定連接有限位卡環，所述烘干模塊位于靠近出料裝置的一側開設有套接卡塊，兩個所述限位卡環之間活動卡接攪拌組件的刮除涂抹塊，所述限位卡環均為直角梯形，所述限位卡環的直角梯形的短邊均朝向靠近電機組件模塊的一端。

進一步的，所述烘干模塊的套接卡塊的底端設有與導熱通電槽相互配合的凸起塊，所述烘干模塊的內部設有加熱線圈，所述導熱通電槽分別代表地線火線以及零線且與凸起塊一一對應，所述電機組件模塊為導熱通電槽進行供電。

進一步的，所述出料裝置位于靠近烘干模塊的一端中部設有套筒，所述套筒遠離電機組件模塊的一端開設有㠯字形槽，所述㠯字形槽的中部固定套接有軸承，所述軸承的內環固定套接有底端固定塊，所述底端固定塊的底端與出料裝置的中部進行固定連接，所述套筒靠近電機組件模塊的一端開設有套接齒槽，所述出料裝置位于與烘干模塊的套接卡塊固定處均開設有與烘干模塊的凸起塊相互配合的通電槽，所述出料裝置的通電槽中的火線以及零線進行電性連接。

進一步的，所述電機組件模塊與出料裝置之間可以進行設置多個烘干模塊，所述烘干模塊之間通過套接卡槽與另一個烘干模塊的套接卡塊進行套接，且烘干模塊的外壁均設有固定套，所述烘干模塊之間通過使用螺栓穿過固定套進行固定連接，所述電機組件模塊內設有電機，所述電機組件模塊的電機輸出軸固定安裝有與攪拌組件的套接齒槽相互配合的傳動塊。

進一步的，所述卡接桿的頂端設有限位條，所述攪拌桿通過卡接桿的限位條限制刮除涂抹塊的轉動范圍，所述攪拌組件的套接齒槽底端兩側開設有螺旋排氣槽，所述攪拌桿為扭轉狀態，類似風扇的扇葉般的扭轉程度。

進一步的，所述套筒的套接齒槽底端兩側開設有透氣槽。

本發明的技術效果和優點：

1．本發明通過攪拌組件，電機組件模塊在電機進行轉動時，同時由于攪拌組件的轉動導致攪拌桿隨之進行轉動，從而導致在攪拌桿進行旋轉時，將烘干模塊內的污泥進行推動，由于刮除涂抹塊進行旋轉時，產生的離心力，從而導致刮除涂抹塊的尖端與烘干模塊的內壁進行緊密接觸，隨著烘干模塊的內壁溫度上升，刮除涂抹塊會將高溫的污泥從烘干模塊的內壁刮除，由于污泥的流動性，隨著刮除涂抹塊的刮除，也就意味著此時未被干燥的污泥又會填充在烘干模塊內壁的刮除涂抹塊與相鄰的刮除涂抹塊之間的空隙，同時由于攪拌組件的轉速較快，也就會導致被刮除的部分污泥被甩飛，從而當溫度過高時，就會導致附著在烘干模塊的內壁的稀薄污泥被烘干，而刮除涂抹塊又會將干燥好的污泥鏟除，從而使得干污泥落下，隨著到污泥上，從而將污泥進行混合，周而復始，從而使得污泥的干燥程度保持一致，同時由于攪拌桿的結構形狀，從而產生風力將污泥推向出料裝置處，從而減少了熱量的散失。

2．本發明通過當電機組件模塊的電機進行反轉時，就會導致攪拌組件進行反轉，而在進行反轉時，由于回彈彈簧的作用以及攪拌桿的作用，會將污泥進行推動，同時由于進行的是反轉，在進行反轉時的速度降低，從而不至于刮除涂抹塊將污泥甩飛，從而導致刮除涂抹塊將污泥推向烘干模塊的內壁，在涂抹中會產生推力從而將刮除涂抹塊推向回彈彈簧，從而使得回彈彈簧，壓縮，而回彈彈簧會控制刮除涂抹塊推向回彈彈簧的位置，防止產生較大的推力，使得在進行涂抹時的效果不佳的問題，隨著涂抹完成從而繼續進行正轉，從而更好的減少熱量的散失，同時方便后續正轉時的刮除；

3．本發明通過設有烘干模塊，通過將出料裝置與烘干模塊拆開，此時通過將出料裝置與烘干模塊之間添加新的烘干模塊，在進行添加時，通過將新的烘干模塊的套接齒槽對準舊的烘干模塊的套接齒桿，在進行套接時，就會導致套接齒桿推入到套接齒槽內時會將套接齒槽內的氣體通過螺旋排氣槽推出，所以在進行連接時，通過螺旋排氣槽將套接齒槽內的氣體排出，通過將新的套接卡槽以及導熱通電槽能夠與舊的烘干模塊的套接卡塊以及套接卡塊處的凸起塊進行套接，在套接后，利用套接的深度，從而進行臨時固定，此時只需進行安裝固定栓，將其進行固定，重復添加烘干模塊從而使得污泥干燥機的長度增加，如此增加污泥的烘干箱的長度，從而能夠增大干燥污泥的容量或者縮減干燥時間，提升干燥程度。

（發明人：張?jiān)�才�?/span>
