公布日：2024.04.05

申請日：2024.02.20

分類號：C02F9/00(2023.01)I;B01D29/03(2006.01)I;B01D29/96(2006.01)I;B01D29/64(2006.01)I;C02F1/00(2023.01)N;C02F1/44(2023.01)N;C02F1/52(2023.01)N

摘要

本發明涉及污水處理技術領域，尤其涉及一種高效的城市小型污水處理設備，其包括：外殼、污水入口、分隔臺、雜質收集箱、二次過濾組件、移動組件、清潔劑投放組件、攪拌組件，外殼上端設有污水入口，外殼的前方等高設有兩個二次過濾組件，分隔臺、移動組件、清潔劑投放組件、攪拌組件設置與外殼內部，雜質收集箱固定設置在外殼下端，污水入口下端水平滑動設置有移動隔板，移動隔板與污水入口的間隙為污水下落口，本發明其中一個處理區進行污水處理時，另一個處理區能夠?qū)Υ譃V板和沉淀板進行自動清理，使得本污水處理設備能夠?qū)崿F(xiàn)對連續輸入的污水進行快速處理，提升了污水處理的效率。

權利要求書

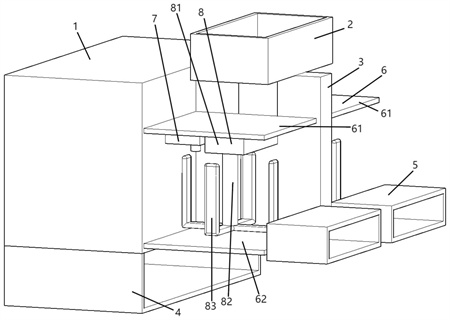

1.一種高效的城市小型污水處理設備，包括：外殼(1)、污水入口(2)、分隔臺(3)、雜質收集箱(4)、二次過濾組件(5)、移動組件(6)、清潔劑投放組件(7)、攪拌組件(8)；其特征在于：外殼(1)上端設有污水入口(2)，外殼(1)的前方等高設有兩個二次過濾組件(5)，分隔臺(3)、移動組件(6)、清潔劑投放組件(7)、攪拌組件(8)設置與外殼(1)內部，雜質收集箱(4)固定設置在外殼(1)下端，污水入口(2)下端水平滑動設置有移動隔板(21)，移動隔板(21)與污水入口(2)的間隙為污水下落口(22)，攪拌組件(8)包括：“T”型承載臺(81)、攪拌軸(82)、攪拌臂(83)，“T”型承載臺(81)的下端兩側均轉動設有攪拌軸(82)，攪拌軸(82)的下端端部固定設置有攪拌臂(83)，外殼(1)包括：豎直隔板(11)、底板(12)、移動裝置(13)，外殼(1)內部豎直設置有豎直隔板(11)，外殼(1)底部設置有底板(12)，移動裝置(13)固定設置在豎直隔板(11)后端的移動部的底板(12)上，所述移動組件(6)包括：粗濾板(61)、沉淀板(62)、豎直連板(63)，粗濾板(61)和沉淀板(62)上下設置且水平設置，粗濾板(61)和沉淀板(62)均水平穿設在豎直隔板(11)上，粗濾板(61)和沉淀板(62)的后端通過豎直連板(63)固定連接。

2.根據權利要求1所述的一種高效的城市小型污水處理設備，其特征在于：所述污水入口(2)為長方體型口，移動隔板(21)的寬度與污水入口(2)的內側寬度相等，移動隔板(21)的長度小于污水入口(2)的內輪廓的長度。

3.根據權利要求1所述的一種高效的城市小型污水處理設備，其特征在于：所述“T”型承載臺(81)為一個倒置的“T”字形結構，“T”型承載臺(81)內部開設有空腔，分為水平空腔和豎直空腔，攪拌軸(82)的頂部設置有軸承(821)，軸承(821)為單向軸承，兩個攪拌軸(82)設置的軸承(821)設置的自由轉動的方向相反，軸承(821)的下端設有齒輪(822)，齒輪(822)與攪拌軸(82)固定設置，軸承(821)與齒輪(822)均設置在“T”型承載臺(81)的水平空腔內部。

4.根據權利要求3所述的一種高效的城市小型污水處理設備，其特征在于：所述“T”型承載臺(81)包括：傳動鏈條二(811)、水平移動桿(812)、電機二(813)、鏈輪(814)，“T”型承載臺(81)的水平空腔內水平設置有傳動鏈條二(811)，傳動鏈條二(811)與兩個攪拌軸(82)傳動連接，傳動鏈條二(811)的中部傳動設置有鏈輪(814)，鏈輪(814)的上端通過電機二(813)驅動，水平移動桿(812)水平滑動設置在“T”型承載臺(81)的水平空腔內。

5.根據權利要求4所述的一種高效的城市小型污水處理設備，其特征在于：水平移動桿(812)的中部豎直設置有豎直固定桿(8121)，豎直固定桿(8121)設置在“T”型承載臺(81)的豎直空腔內，豎直固定桿(8121)的上端與移動隔板(21)固定連接，水平移動桿(812)的兩端均設置有齒條(8122)，齒條(8122)與齒輪(822)嚙合傳動。

6.根據權利要求1所述的一種高效的城市小型污水處理設備，其特征在于：粗濾板(61)設置在攪拌組件(8)的上方，沉淀板(62)設置在攪拌組件(8)的下方，所述粗濾板(61)上方為粗濾區，沉淀板(62)上方為攪拌沉淀區，粗濾板(61)的中部設置有濾網，豎直連板(63)的一側豎直開設有豎直插槽(631)。

7.根據權利要求1所述的一種高效的城市小型污水處理設備，其特征在于：所述移動裝置(13)包括：固定臺(131)、固定板(132)、傳動帶(133)、電機一(134)、驅動軸(135)、傳動鏈條一(136)；所述固定臺(131)設置在底板(12)中部，固定臺(131)上端固定設置有固定板(132)，固定板(132)下方固定設置有電機一(134)，固定臺(131)兩側均水平設置有傳動帶(133)，兩個傳動帶(133)的帶輪通過驅動軸(135)軸連接，驅動軸(135)的兩端分別通過自由轉動方向相反的兩個單向軸承與兩個傳動帶(133)的帶輪連接，驅動軸(135)通過傳動鏈條一(136)與電機一(134)的軸進行傳動。

8.根據權利要求6或7所述的一種高效的城市小型污水處理設備，其特征在于：傳動帶(133)靠近其對應側的豎直連板(63)的一側固定設置有固定插柱(1331)，固定插柱(1331)豎直滑動設置在豎直插槽(631)。

發明內容

因此，本發明正是鑒于以上問題而做出的，本發明提供一種高效的城市小型污水處理設備，以解決現有的污水處理設備無法自動清理污水遺留的雜質的問題并且進一步提升污水處理設備的處理效率。

一種高效的城市小型污水處理設備，包括：外殼、污水入口、分隔臺、雜質收集箱、二次過濾組件、移動組件、清潔劑投放組件、攪拌組件，外殼上端設有污水入口，外殼的前方等高設有兩個二次過濾組件，分隔臺、移動組件、清潔劑投放組件、攪拌組件設置與外殼內部，雜質收集箱固定設置在外殼下端，污水入口下端水平滑動設置有移動隔板，移動隔板與污水入口的間隙為污水下落口，攪拌組件包括：“T”型承載臺、攪拌軸、攪拌臂，“T”型承載臺的下端兩側均轉動設有攪拌軸，攪拌軸的下端端部固定設置有攪拌臂，外殼包括：豎直隔板、底板、移動裝置，外殼內部豎直設置有豎直隔板，外殼底部設置有底板，移動裝置固定設置在豎直隔板后端的移動部的底板上，所述移動組件包括：粗濾板、沉淀板、豎直連板，粗濾板和沉淀板上下設置且水平設置，粗濾板和沉淀板均水平穿設在豎直隔板上，粗濾板和沉淀板的后端通過豎直連板固定連接。

優選的，所述污水入口為長方體型口，移動隔板的寬度與污水入口的內側寬度相等，移動隔板的長度小于污水入口的內輪廓的長度。

優選的，所述“T”型承載臺為一個倒置的“T”字形結構，“T”型承載臺內部開設有空腔，分為水平空腔和豎直空腔，攪拌軸的頂部設置有軸承，軸承為單向軸承，兩個攪拌軸設置的軸承設置的自由轉動的方向相反，軸承的下端設有齒輪，齒輪與攪拌軸固定設置，軸承與齒輪均設置在“T”型承載臺的水平空腔內部。

優選的，所述“T”型承載臺包括：傳動鏈條二、水平移動桿、電機二、鏈輪，“T”型承載臺的水平空腔內水平設置有傳動鏈條二，傳動鏈條二與兩個攪拌軸傳動連接，傳動鏈條二的中部傳動設置有鏈輪，鏈輪的上端通過電機二驅動，水平移動桿水平滑動設置在“T”型承載臺的水平空腔內。

優選的，水平移動桿的中部豎直設置有豎直固定桿，豎直固定桿設置在“T”型承載臺的豎直空腔內，豎直固定桿的上端與移動隔板固定連接，水平移動桿的兩端均設置有齒條，齒條與齒輪嚙合傳動。

優選的，粗濾板設置在攪拌組件的上方，沉淀板設置在攪拌組件的下方，所述粗濾板上方為粗濾區，沉淀板上方為攪拌沉淀區，粗濾板的中部設置有濾網，豎直連板的一側豎直開設有豎直插槽。

優選的，所述移動裝置包括：固定臺、固定板、傳動帶、電機一、驅動軸、傳動鏈條一；所述固定臺設置在底板中部，固定臺上端固定設置有固定板，固定板下方固定設置有電機一，固定臺兩側均水平設置有傳動帶，兩個傳動帶的帶輪通過驅動軸軸連接，驅動軸的兩端分別通過自由轉動方向相反的兩個單向軸承與兩個傳動帶的帶輪連接，驅動軸通過傳動鏈條一與電機一的軸進行傳動，傳動帶靠近其對應側的豎直連板的一側固定設置有固定插柱，固定插柱豎直滑動設置在豎直插槽。

本發明的有益效果如下：

1.本發明的攪拌組件和移動組件以及移動裝置的設置，使得污水處理設備分為兩個處理區，兩個處理區的污水的輸入、粗濾、攪拌、沉淀過程依次有序進行，并且其中一個處理區進行污水處理時，另一個處理區能夠?qū)Υ譃V板和沉淀板進行自動清理，使得本污水處理設備能夠?qū)崿F(xiàn)對連續輸入的污水進行快速處理，提升了污水處理的效率。

2.本發明的攪拌組件的水平移動桿、單向軸承、齒輪、齒條的配合設置，使得一個電機通過正轉和反轉即可對兩根攪拌軸分別進行驅動，并且通過對兩根攪拌軸的驅動旋轉進而驅動移動隔板水平移動，使得污水下落口22的位置隨著各個處理區的攪拌軸的旋轉自動在左右兩端之間改變，減少了驅動裝置的使用，并且優化了兩個處理區同時進行污水處理的過程。

3.本發明的移動裝置的設置，使得一個電機能夠?qū)崿F(xiàn)對兩個移動組件進行分別驅動，使其完成自動清理上方的雜質，提升了污水處理設備的自動化程度，并減少了驅動裝置的使用。

（發明人：宮士勇;朱子韜;蔡立）
