公布日：2023.10.20
申請日：2023.09.05
分類號：C02F1/00(2023.01)I;C02F1/38(2023.01)I;C02F1/40(2023.01)I
摘要

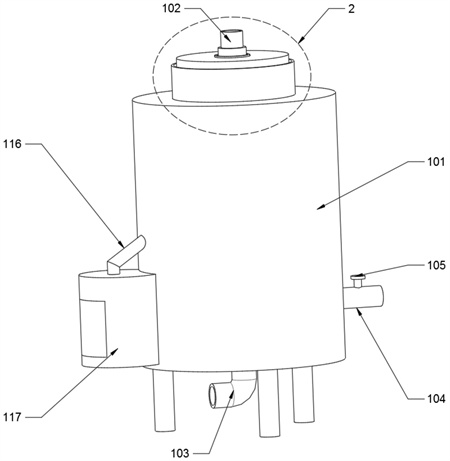

本發明涉及廢水處理技術領域，尤其涉及一種廚房清洗廢水處理器，包括處理罐和導入管，所述處理罐的底部連通設置有導出管，所述處理罐的側壁連通設置有排油管，且排油管上設置有控制閥，所述處理罐的頂部外壁開設有安裝口，且安裝口中轉動設置有轉筒，所述導入管的端部位于轉筒中，所述轉筒的外側固定設置有轉盤，且轉盤位于處理罐中。本發明可以實現過濾雜物的自動收集，且在排出油污層時，可以通過緩存機構收集導入處理罐中的廢水，有效避免廢水中的非油污層也通過排油管排出的情況出現，進而實現排油時無需停用處理罐，使得處理罐仍可以正常收集廢水，進一步的，還可以避免異味外泄，使用效果更佳。
權利要求書
1.一種廚房清洗廢水處理器，包括處理罐和導入管，其特征在于，所述處理罐的底部連通設置有導出管，所述處理罐的側壁連通設置有排油管，且排油管上設置有控制閥，所述處理罐的頂部外壁開設有安裝口，且安裝口中轉動設置有轉筒，所述導入管的端部位于轉筒中，所述轉筒的外側固定設置有轉盤，且轉盤位于處理罐中，所述轉盤的下表面通過固定桿連接有圍框，且圍框的內側剖面呈V字形，所述圍框的頂部內壁通過連接桿連接有濾板，且濾板的中間位置處呈圓錐狀下沉，所述濾板的中間位置處開設有濾孔，所述圍框的外側開設有呈環形分布的透水孔，所述處理罐中還通過固位桿固定設置有環斗，所述環斗的內側高于外側，且環斗的內側位于濾板的下方并位于圍框中，所述環斗的外側位于圍框的外側，所述環斗的底部連通設置有排廢管，所述處理罐的外側固定設置有集廢箱，且排廢管的端部和集廢箱相連通，所述處理罐的上表面還設置有驅動件，且驅動件的驅動端設置有齒輪，所述轉筒的外側開設有等距離呈環形分布的齒槽，且齒輪和齒槽相嚙合，還包括：防異味機構，所述防異味機構設置于處理罐的上表面，用于防止處理罐中的異味通過處理罐和轉筒之間的縫隙以及轉筒和導入管之間的縫隙漏出，所述防異味機構包括第一防護蓋和第二防護蓋，所述轉筒的頂端開設有第一環槽，所述第一防護蓋固定設置于導入管的外側，且第一防護蓋的底端位于第一環槽中，所述處理罐的上表面還設置有圓筒，且圓筒的頂端開設有第二環槽，所述第二防護蓋固定設置于轉筒的外側，且第二防護蓋的底端位于第二環槽中，所述第一環槽和第二環槽中均填充有液封油；排放機構，所述排放機構設置于處理罐中并位于導出管的上方，用于促使處理罐中高于設定高度的廢水通過導出管排走，使得處理罐中液位維持合適高度；緩存機構，所述緩存機構設置于排放機構和濾板之間，用于通過排油管排放油污時，使得新添加廢水暫存于緩存機構中，所述緩存機構包括緩存盒，所述緩存盒的四周外壁設置有限位桿，所述限位桿的頂端和濾板的下表面相連接，所述緩存盒的底部外壁偏心連通設置有下排筒，且下排筒的底端設置有橡膠圈，所述處理罐的底部內壁設置有豎桿，且豎桿的頂端設置有圓板，所述圓板的外壁開設有和下排筒相對應的下排口，所述橡膠圈的下表面和圓板的上表面相貼合，當濾板轉動時通過限位桿帶動緩存盒一同轉動，使得下排筒和下排口間歇式重合，進而使得下落的廢水先進入緩存盒中，當下排筒與下排口重合時再順著下排筒排至處理罐底部，當需要進行排油操作時，停止轉動轉筒，并在驅動件的控制作用下使得下排筒與下排口完全錯開，使得圓板將下排筒底部封堵，便使得廢水暫存在緩存盒中，有效避免排油時廢水中的非油污部分通過排油管排出。
2.根據權利要求1所述的一種廚房清洗廢水處理器，其特征在于，所述第二防護蓋的底端還設置有等距離呈環形分布的滾輪，且滾輪和第二環槽的底部內壁相接觸。
3.根據權利要求1所述的一種廚房清洗廢水處理器，其特征在于，所述排放機構包括浮塊，所述處理罐的底部內壁設置有等距離呈環形分布的立桿，所述立桿的外側套接有活動板，且立桿的頂端設置有擋板，所述立桿的外側還套接有彈性件，且彈性件位于擋板和活動板之間，所述活動板的下表面設置有橡膠片，所述活動板的上表面設置有支撐桿，且浮塊固定設置于支撐桿的頂端，當處理罐中的液位高于浮塊時，促使浮塊浮起，浮塊便通過支撐桿帶動活動板上移，使得立桿外側的彈性件被壓縮，同時促使橡膠片遠離導出管，便使得處理罐中的廢水中的非油污部分通過導出管排走，當處理罐中的液位下降，浮塊不再浮起時，在彈性件的復位作用下使得活動板底部的橡膠片重新將導出管封堵，使得處理罐中的液位始終維持在合適高度，有效避免廢水中的油污也排至導出管中，出現油污凝固導致堵塞的問題。
4.根據權利要求1所述的一種廚房清洗廢水處理器，其特征在于，所述圍框的外側還設置有環板，且環板向下方傾斜。
5.根據權利要求1所述的一種廚房清洗廢水處理器，其特征在于，所述圍框的內壁設置有等距離呈環形分布的安裝桿，且安裝桿的端部設置有推板，所述推板位于環斗中。
6.根據權利要求1所述的一種廚房清洗廢水處理器，其特征在于，所述驅動件和控制閥均通過導線連接有開關，且開關電性連接有控制器。
發明內容
本發明的目的是為了解決現有技術中存在的缺陷，而提出的一種廚房清洗廢水處理器。
為了實現上述目的，本發明采用了如下技術方案：
一種廚房清洗廢水處理器，包括處理罐和導入管，所述處理罐的底部連通設置有導出管，所述處理罐的側壁連通設置有排油管，且排油管上設置有控制閥，所述處理罐的頂部外壁開設有安裝口，且安裝口中轉動設置有轉筒，所述導入管的端部位于轉筒中，所述轉筒的外側固定設置有轉盤，且轉盤位于處理罐中，所述轉盤的下表面通過固定桿連接有圍框，且圍框的內側剖面呈V字形，所述圍框的頂部內壁通過連接桿連接有濾板，且濾板的中間位置處呈圓錐狀下沉，所述濾板的中間位置處開設有濾孔，所述圍框的外側開設有呈環形分布的透水孔，所述處理罐中還通過固位桿固定設置有環斗，所述環斗的內側高于外側，且環斗的內側位于濾板的下方并位于圍框中，所述環斗的外側位于圍框的外側，所述環斗的底部連通設置有排廢管，所述處理罐的外側固定設置有集廢箱，且排廢管的端部和集廢箱相連通，所述處理罐的上表面還設置有驅動件，且驅動件的驅動端設置有齒輪，所述轉筒的外側開設有等距離呈環形分布的齒槽，且齒輪和齒槽相嚙合，還包括：
防異味機構，所述防異味機構設置于處理罐的上表面，用于防止處理罐中的異味通過處理罐和轉筒之間的縫隙以及轉筒和導入管之間的縫隙漏出；
排放機構，所述排放機構設置于處理罐中并位于導出管的上方，用于促使處理罐中高于設定高度的廢水通過導出管排走，使得處理罐中液位維持合適高度；
緩存機構，所述緩存機構設置于排放機構和濾板之間，用于通過排油管排放油污時，使得新添加廢水暫存于緩存機構中。
作為本發明再進一步的方案：所述防異味機構包括第一防護蓋和第二防護蓋，所述轉筒的頂端開設有第一環槽，所述第一防護蓋固定設置于導入管的外側，且第一防護蓋的底端位于第一環槽中，所述處理罐的上表面還設置有圓筒，且圓筒的頂端開設有第二環槽，所述第二防護蓋固定設置于轉筒的外側，且第二防護蓋的底端位于第二環槽中，所述第一環槽和第二環槽中均填充有液封油。
作為本發明再進一步的方案：所述第二防護蓋的底端還設置有等距離呈環形分布的滾輪，且滾輪和第二環槽的底部內壁相接觸。
作為本發明再進一步的方案：所述排放機構包括浮塊，所述處理罐的底部內壁設置有等距離呈環形分布的立桿，所述立桿的外側套接有活動板，且立桿的頂端設置有擋板，所述立桿的外側還套接有彈性件，且彈性件位于擋板和活動板之間，所述活動板的下表面設置有橡膠片，所述活動板的上表面設置有支撐桿，且浮塊固定設置于支撐桿的頂端。
作為本發明再進一步的方案：所述圍框的外側還設置有環板，且環板向下方傾斜。
作為本發明再進一步的方案：所述圍框的內壁設置有等距離呈環形分布的安裝桿，且安裝桿的端部設置有推板，所述推板位于環斗中。
作為本發明再進一步的方案：所述緩存機構包括緩存盒，所述緩存盒的四周外壁設置有限位桿，所述限位桿的頂端和濾板的下表面相連接，所述緩存盒的底部外壁偏心連通設置有下排筒，且下排筒的底端設置有橡膠圈，所述處理罐的底部內壁設置有豎桿，且豎桿的頂端設置有圓板，所述圓板的外壁開設有和下排筒相對應的下排口，所述橡膠圈的下表面和圓板的上表面相貼合。
作為本發明再進一步的方案：所述驅動件和控制閥均通過導線連接有開關，且開關電性連接有控制器。
與現有技術相比，本發明的有益效果是：
本發明提供的一種廚房清洗廢水處理器，廚房產生的廢水可以通過導入管導入轉筒，然后順著轉筒進入處理罐中，導入過程中，廢水可以落至濾板上的圓錐下沉處，使得廢水中的大塊雜物留在濾板上，而濾除雜物的廢水可以穿過濾板上的濾孔向下排出，濾除的同時可以通過驅動件帶動齒輪間歇性轉動，由于齒輪和轉筒外側的齒槽相嚙合，便可以通過齒輪的轉動帶動轉筒轉動，轉筒外側的轉盤可以隨轉筒一同轉動，轉盤可以通過固定桿帶動圍框一同轉動，圍框通過連接桿帶動濾板一同轉動，使得濾板上濾除的雜物在離心力的作用下可以甩向圍框中，使得雜物中的多余廢水可以通過圍框外側的透水孔甩出，且由于齒輪間歇性轉動，當濾板以及圍框停止轉動時，圍框中的雜物在重力作用下便可以掉落至環斗中，然后順著排廢管收集至集廢箱中，而穿過濾板并下落的廢水可以累積在處理罐的底部，而廢水中的油污會漂浮在上方，隨著處理罐中的液位不斷升高，會促使排放機構將處理罐中高于設定高度的廢水通過導出管排走，使得處理罐中的液位始終維持在合適高度，僅使得廢水中的非油污部分通過導出管排走，有效避免油污一同排走后油污會凝固在排污管道的內壁從而造成堵塞，使用效果更佳，且當處理罐中的油污層累積較多時，可以通過打開控制閥，使得油污層通過排油管排出，且在排出油污層之前，可以通過緩存機構收集導入處理罐中的廢水，有效避免廢水中的非油污層也通過排油管排出的情況出現，進而實現排油時無需停用處理罐，使得處理罐仍可以正常收集廢水，使用更加方便，進一步的，在防異味機構的作用下可以防止處理罐中的異味通過處理罐和轉筒之間的縫隙以及轉筒和導入管之間的縫隙漏出，使用效果更佳。
（發明人：易康明;余中華）
