公布日：2023.10.17
申請日：2023.07.12
分類號：C02F1/28(2023.01)I;C02F1/04(2023.01)I;B01F27/112(2022.01)I;B01F27/90(2022.01)I;B01F27/054(2022.01)I;C02F103/34(2006.01)N;B01F101/25(2022.01)N
摘要
本發明公開了一種鹽酸多西環素生產廢水的固化處理設備，包括處理罐，該處理罐具有罐體，以及設置在所述處理罐底部的底座，所述底座遠離處理罐的一側固定連接有支撐座，所述支撐座的一側安裝有電加熱棒，所述處理罐的底部連通有出料嘴；密封蓋，通過密封蓋對處理罐進行密封，以及設置在所述密封蓋頂部的進料管，所述密封蓋的頂部固定連接有驅動電機；混合裝置，該混合裝置用于將吸附劑與廢水混合，所述混合裝置包括旋轉柱、攪拌裝置，本發明涉及廢水處理技術領域。該一種鹽酸多西環素生產廢水的固化處理設備，可通過吸附劑對廢水中的易黏雜質進行吸附，避免易黏雜質在蒸發過程中粘結在處理罐內壁導致處理罐內壁不易清理的情況。
權利要求書

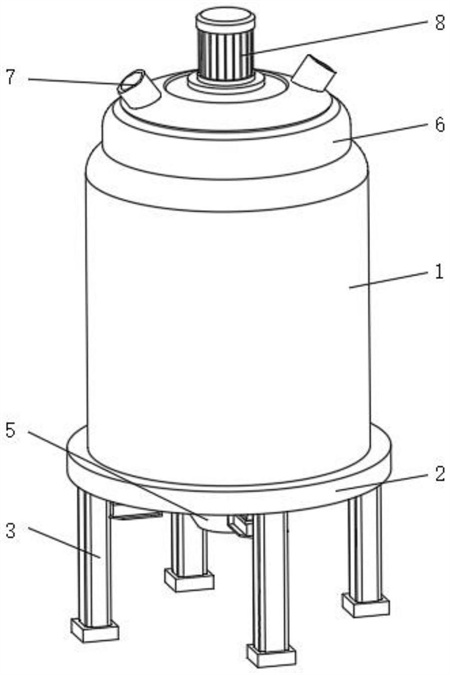

1.一種鹽酸多西環素生產廢水的固化處理設備，包括處理罐(1)，其特征在于：該處理罐(1)具有罐體，以及設置在所述處理罐(1)底部的底座(2)，所述底座(2)遠離處理罐(1)的一側固定連接有支撐座(3)，所述支撐座(3)的一側安裝有電加熱棒(4)，所述處理罐(1)的底部連通有出料嘴(5)；密封蓋(6)，通過密封蓋(6)對處理罐(1)進行密封，以及設置在所述密封蓋(6)頂部的進料管(7)，所述密封蓋(6)的頂部固定連接有驅動電機(8)；混合裝置(9)，該混合裝置(9)用于將吸附劑與廢水混合，所述混合裝置(9)包括旋轉柱(91)、攪拌裝置(92)，通過旋轉柱(91)帶動攪拌裝置(92)對吸附劑與廢水進行攪拌混合。
2.根據權利要求1所述的一種鹽酸多西環素生產廢水的固化處理設備，其特征在于：所述處理罐(1)的頂部具有開口狀結構，所述底座(2)與處理罐(1)固定連接，所述支撐座(3)設置有多組，所述電加熱棒(4)的頂部貫穿并延伸至處理罐(1)的內部，所述密封蓋(6)通過卡扣與處理罐(1)的頂部固定連接。
3.根據權利要求1所述的一種鹽酸多西環素生產廢水的固化處理設備，其特征在于：所述進料管(7)的一端貫穿密封蓋(6)并與密封蓋(6)固定連接，所述進料管(7)設置有兩組且對稱分布在密封蓋(6)上，所述電加熱棒(4)設置有多組。
4.根據權利要求1所述的一種鹽酸多西環素生產廢水的固化處理設備，其特征在于：所述混合裝置(9)還包括調節裝置(93)，所述調節裝置(93)的底部設置有旋轉盤(94)，所述旋轉盤(94)的底部固定連接有支撐板(95)，所述支撐板(95)遠離旋轉盤(94)的一端通過轉動座(96)與處理罐(1)的內側底部轉動連接。
5.根據權利要求4所述的一種鹽酸多西環素生產廢水的固化處理設備，其特征在于：所述攪拌裝置(92)設置在旋轉柱(91)的外側，所述調節裝置(93)設置在旋轉柱(91)的底部，所述旋轉柱(91)的頂部與驅動電機(8)的輸出端固定連接。
6.根據權利要求4所述的一種鹽酸多西環素生產廢水的固化處理設備，其特征在于：所述驅動電機(8)的輸出端貫穿密封蓋(6)并通過密封軸承與密封蓋(6)轉動連接，所述攪拌裝置(92)設置有多組。
7.根據權利要求4所述的一種鹽酸多西環素生產廢水的固化處理設備，其特征在于：所述調節裝置(93)包括加固桿(931)，所述加固桿(931)的底部與旋轉盤(94)的頂部固定連接，所述旋轉盤(94)靠近加固桿(931)的一側固定連接有電動伸縮桿(932)，所述電動伸縮桿(932)的活動端固定連接有移動套筒(933)，所述旋轉柱(91)的外側開設有滑槽(934)，所述移動套筒(933)設置有兩組，兩組所述移動套筒(933)之間通過弧形板(935)固定連接，所述滑槽(934)的內部滑動連接有限位塊(936)。
8.根據權利要求7所述的一種鹽酸多西環素生產廢水的固化處理設備，其特征在于：所述加固桿(931)遠離旋轉盤(94)的一端與旋轉柱(91)的底部固定連接，所述電動伸縮桿(932)設置有兩組且對稱分布在加固桿(931)的兩側。
9.根據權利要求7所述的一種鹽酸多西環素生產廢水的固化處理設備，其特征在于：所述移動套筒(933)套設在旋轉柱(91)的外側，所述限位塊(936)遠離滑槽(934)的一端與移動套筒(933)固定連接，所述滑槽(934)開設有兩組且對稱開設在旋轉柱(91)兩側。
發明內容
為解決上述技術問題，本發明提供：一種鹽酸多西環素生產廢水的固化處理設備，包括處理罐，該處理罐具有罐體，以及設置在所述處理罐底部的底座，所述底座遠離處理罐的一側固定連接有支撐座，所述支撐座的一側安裝有電加熱棒，所述處理罐的底部連通有出料嘴；
密封蓋，通過密封蓋對處理罐進行密封，以及設置在所述密封蓋頂部的進料管，所述密封蓋的頂部固定連接有驅動電機；
混合裝置，該混合裝置用于將吸附劑與廢水混合，所述混合裝置包括旋轉柱、攪拌裝置，通過旋轉柱帶動攪拌裝置對吸附劑與廢水進行攪拌混合。
優選的，所述處理罐的頂部具有開口狀結構，所述底座與處理罐固定連接，所述支撐座設置有多組，所述電加熱棒的頂部貫穿并延伸至處理罐的內部，所述密封蓋通過卡扣與處理罐的頂部固定連接。
優選的，所述進料管的一端貫穿密封蓋并與密封蓋固定連接，所述進料管設置有兩組且對稱分布在密封蓋上，所述電加熱棒設置有多組。
優選的，所述混合裝置還包括調節裝置，所述調節裝置的底部設置有旋轉盤，所述旋轉盤的底部固定連接有支撐板，所述支撐板遠離旋轉盤的一端通過轉動座與處理罐的內側底部轉動連接，將生產廢水從進料管排入處理罐內，同時通過另一組進料管向處理罐內排入吸附劑，利用吸附劑對廢水內的雜質進行吸附，同時開啟電加熱棒對處理罐內的廢水進行加熱，使廢水內的水分蒸發，即可完成對廢水的固化處理，蒸發過程中，可通過吸附劑對廢水中的易黏雜質進行吸附，避免易黏雜質在蒸發過程中粘結在處理罐內壁導致處理罐內壁不易清理的情況。
優選的，所述攪拌裝置設置在旋轉柱的外側，所述調節裝置設置在旋轉柱的底部，所述旋轉柱的頂部與驅動電機的輸出端固定連接，開啟驅動電機帶動旋轉柱轉動，旋轉柱帶動攪拌裝置對處理罐內的吸附劑與廢水進行混合，同時可將靠近電加熱棒處的廢水與遠離電加熱棒處的廢水交換位置，使廢水能均勻加熱，提高廢水蒸發的效率。
優選的，所述驅動電機的輸出端貫穿密封蓋并通過密封軸承與密封蓋轉動連接，所述攪拌裝置設置有多組。
優選的，所述調節裝置包括加固桿，所述加固桿的底部與旋轉盤的頂部固定連接，所述旋轉盤靠近加固桿的一側固定連接有電動伸縮桿，所述電動伸縮桿的活動端固定連接有移動套筒，所述旋轉柱的外側開設有滑槽，所述移動套筒設置有兩組，兩組所述移動套筒之間通過弧形板固定連接，所述滑槽的內部滑動連接有限位塊，開啟電動伸縮桿推動移動套筒上升，移動套筒通過限位塊沿著滑槽滑動的過程中帶動攪拌裝置移動，調節攪拌板在處理罐內的位置，將處理罐下方的廢水抬升并與上方的吸附劑充分混合，避免上方廢水中吸附劑含量與下方廢水中吸附劑含量差別較大的情況。
優選的，所述加固桿遠離旋轉盤的一端與旋轉柱的底部固定連接，所述電動伸縮桿設置有兩組且對稱分布在加固桿的兩側。
優選的，所述移動套筒套設在旋轉柱的外側，所述限位塊遠離滑槽的一端與移動套筒固定連接，所述滑槽開設有兩組且對稱開設在旋轉柱兩側。
優選的，所述攪拌裝置包括電動推桿，所述電動推桿的固定端與移動套筒的外側固定連接，所述電動推桿的活動端固定連接有移動塊，所述移動塊的外側固定連接有滑動限位塊，所述移動套筒的外側靠近電動推桿的位置安裝有限位支撐桿，所述限位支撐桿遠離移動套筒的一端固定連接有限位柱，所述限位柱的外側開設有螺旋槽，所述螺旋槽的內壁滑動連接有滑動扣，所述滑動扣遠離螺旋槽的一端固定連接有偏轉套筒，所述偏轉套筒的外側安裝有限位滑框，所述滑動限位塊的一端延伸至限位滑框的內部，所述偏轉套筒套設在限位柱的外側，所述限位柱遠離限位支撐桿的一端安裝有擋塊，所述偏轉套筒的外側遠離限位滑框的位置安裝有攪拌板，開啟電動推桿帶動移動塊移動，移動塊通過推動限位滑框帶動偏轉套筒移動，滑動限位塊在推動限位滑框和偏轉套筒移動時，帶動偏轉套筒內側的滑動扣在螺旋槽內滑動，利用螺旋槽與滑動扣的配合帶動偏轉套筒偏轉，偏轉套筒帶動攪拌板偏轉至一定角度，即可調整攪拌板攪拌時的角度，增加混合時的均勻度。
本發明提供了一種鹽酸多西環素生產廢水的固化處理設備。具備以下有益效果：
1、該一種鹽酸多西環素生產廢水的固化處理設備，通過混合裝置的安裝，將生產廢水從進料管排入處理罐內，同時通過另一組進料管向處理罐內排入吸附劑，利用吸附劑對廢水內的雜質進行吸附，同時開啟電加熱棒對處理罐內的廢水進行加熱，使廢水內的水分蒸發，即可完成對廢水的固化處理，蒸發過程中，可通過吸附劑對廢水中的易黏雜質進行吸附，避免易黏雜質在蒸發過程中粘結在處理罐內壁導致處理罐內壁不易清理的情況。
2、該一種鹽酸多西環素生產廢水的固化處理設備，通過調節裝置的安裝，開啟電動伸縮桿推動移動套筒上升，移動套筒通過限位塊沿著滑槽滑動的過程中帶動攪拌裝置移動，調節攪拌板在處理罐內的位置，將處理罐下方的廢水抬升并與上方的吸附劑充分混合，避免上方廢水中吸附劑含量與下方廢水中吸附劑含量差別較大的情況。
3、該一種鹽酸多西環素生產廢水的固化處理設備，通過攪拌裝置的安裝，開啟電動推桿帶動移動塊移動，移動塊通過推動限位滑框帶動偏轉套筒移動，滑動限位塊在推動限位滑框和偏轉套筒移動時，帶動偏轉套筒內側的滑動扣在螺旋槽內滑動，利用螺旋槽與滑動扣的配合帶動偏轉套筒偏轉，偏轉套筒帶動攪拌板偏轉至一定角度，即可調整攪拌板攪拌時的角度，增加混合時的均勻度。
4、該一種鹽酸多西環素生產廢水的固化處理設備，通過旋轉柱和攪拌裝置的安裝，開啟驅動電機帶動旋轉柱轉動，旋轉柱帶動攪拌裝置對處理罐內的吸附劑與廢水進行混合，同時可將靠近電加熱棒處的廢水與遠離電加熱棒處的廢水交換位置，使廢水能均勻加熱，提高廢水蒸發的效率。
（發明人：田中宏;張祥海;張志國;徐寶田;賀娟潔;成小磊）
