公布日：2024.03.29

申請日：2024.01.19

分類號：B01D33/11(2006.01)I;B01D33/44(2006.01)I;B01D33/76(2006.01)I;B01D33/80(2006.01)I;C02F1/00(2023.01)I;C02F1/38(2023.01)I

摘要

本發明公開了一種用于污水處理的固液分離離心機及其使用方法，包括處理箱、隔板和離心濾框，隔板固定設置于處理箱的內部，離心濾框通過軸承轉動設置于隔板的內部，處理箱內腔一側固定連接有支撐板；通過在處理箱和離心濾框之間設置疏堵機構、退料機構和加速機構，使得離心濾框在需要固體雜質脫料時，能夠通過疏堵機構、退料機構和加速機構的同步協同，促使離心濾框能夠自主完成濾孔疏堵和固體雜質退料，以及同步對脫料后的固體雜質進行加速抖落，提高固體雜質外排的速率和流暢性。

權利要求書

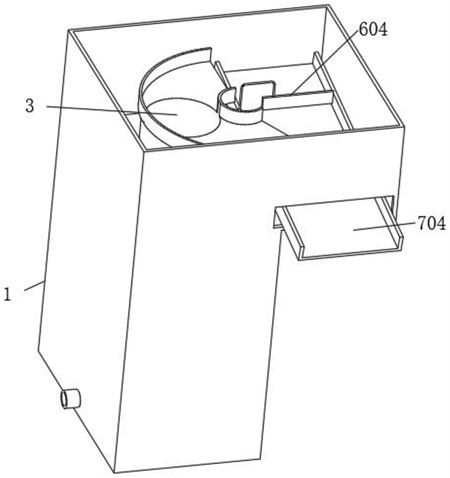

1.一種用于污水處理的固液分離離心機，包括處理箱（1）、隔板（2）和離心濾框（3），所述隔板（2）固定設置于處理箱（1）的內部，所述離心濾框（3）通過軸承轉動設置于隔板（2）的內部，其特征在于：所述處理箱（1）內腔一側固定連接有支撐板（4），所述支撐板（4）的頂部固定連接有驅動電機（8），所述驅動電機（8）的輸出軸通過聯軸器固定連接有轉動軸（9），所述轉動軸（9）的頂端固定連接有大齒輪（10），所述離心濾框（3）的底部固定連接有與大齒輪（10）相嚙合的小齒輪（11），所述支撐板（4）和離心濾框（3）之間設置有疏堵機構（5），所述疏堵機構（5）和處理箱（1）之間設置有退料機構（6），所述退料機構（6）和處理箱（1）之間設置有加速機構（7）。

2.根據權利要求1所述的一種用于污水處理的固液分離離心機，其特征在于：所述疏堵機構（5）包括彎折桿（501），所述彎折桿（501）設置有若干個，且若干個彎折桿（501）呈環繞等距彈性陣列設置于離心濾框（3）的外表面，所述彎折桿（501）的表面等距陣列固定連接有若干個與離心濾框（3）相配套使用的疏通桿（502），所述支撐板（4）的頂部通過軸承轉動設置有往復絲杠（503），所述往復絲杠（503）的表面螺紋連接有螺紋套（504），所述螺紋套（504）的頂部固定連接有提升架（505），所述提升架（505）的一端延伸至離心濾框（3）的內部，且提升架（505）延伸至離心濾框（3）內部的一端通過軸承轉動連接有退料板（506），所述螺紋套（504）的外壁通過支架固定連接有環形滑框（507），所述環形滑框（507）的內部滑動連接有與彎折桿（501）相配套使用的擠壓環（508），所述往復絲杠（503）和轉動軸（9）之間設置有驅動機構（509）。

3.根據權利要求1所述的一種用于污水處理的固液分離離心機，其特征在于：所述退料機構（6）包括旋轉桿（601），所述旋轉桿（601）通過軸承轉動設置于支撐板（4）的頂部，所述旋轉桿（601）的表面和往復絲杠（503）的表面均固定連接有皮帶輪（602），兩個所述皮帶輪（602）之間傳動連接有皮帶（603），所述旋轉桿（601）的一端貫穿并延伸至隔板（2）的頂部，所述旋轉桿（601）延伸至隔板（2）頂部的一端固定連接有與退料板（506）相配套使用的撥料板（604），所述隔板（2）的頂部設置有與撥料板（604）相配套使用的下料斜框（605）。

4.根據權利要求1所述的一種用于污水處理的固液分離離心機，其特征在于：所述加速機構（7）包括滑套（701），所述滑套（701）固定設置于處理箱（1）內腔側面，所述滑套（701）的內部滑動連接有伸縮柱（702），且伸縮柱（702）頂部通過支架與下料斜框（605）的底部固定連接，所述伸縮柱（702）和滑套（701）之間固定連接有第二復位彈簧（703），所述旋轉桿（601）的表面且位于隔板（2）的頂部固定連接有與下料斜框（605）相配套使用的凸輪（704）。

5.根據權利要求2所述的一種用于污水處理的固液分離離心機，其特征在于：所述（509）包括安裝環（5091），所述安裝環（5091）通過阻尼軸承轉動設置于處理箱（1）內腔的一側，且安裝環（5091）與轉動軸（9）為對中設置，所述安裝環（5091）的內壁環繞等距陣列固定連接有若干個安裝盒（5092），所述安裝盒（5092）的內部滑動連接有活動板（5093），所述活動板（5093）和安裝盒（5092）之間固定連接有第三復位彈簧（5094），所述轉動軸（9）的表面且位于安裝環（5091）的內部固定連接有與活動板（5093）相配套使用的異形卡板（5095），所述安裝環（5091）的外表面固定連接有第一齒輪（5096），所述往復絲杠（503）的表面固定連接有與第一齒輪（5096）相嚙合的第二齒輪（5097）。

6.根據權利要求3所述的一種用于污水處理的固液分離離心機，其特征在于：所述隔板（2）的頂部開設有限位滑槽（12），所述限位滑槽（12）的內部滑動連接有限位滑塊（13），所述限位滑塊（13）的頂部與下料斜框（605）的底部固定連接。

7.根據權利要求2所述的一種用于污水處理的固液分離離心機，其特征在于：所述彎折桿（501）一側的頂部和底部均固定連接有安裝套（14），所述安裝套（14）的內部滑動連接有伸縮塊（15），且伸縮塊（15）的一側與離心濾框（3）的外表面固定連接，相鄰所述伸縮塊（15）和安裝套（14）之間固定連接有第一復位彈簧（16）。

8.根據權利要求5所述的一種用于污水處理的固液分離離心機，其特征在于：所述活動板（5093）的一側通過開槽轉動設置有滾桿（17）。

9.一種用于污水處理的固液分離方法，其特征在于：具體包括以下步驟：S1、正常固液分離時，正轉啟動驅動電機（8），驅動電機（8）帶動轉動軸（9）和大齒輪（10）旋轉，大齒輪（10）旋轉與小齒輪（11）嚙合，并通過小齒輪（11）嚙合轉動促使離心濾框（3）高速離心轉動，離心濾框（3）離心轉動會將離心濾框（3）內部固體雜質中的水分甩出；S2、離心濾框（3）固體雜質脫料時，反轉啟動驅動電機（8），驅動電機（8）帶動轉動軸（9）反轉，轉動軸（9）帶動異形卡板（5095）反轉，異形卡板（5095）反轉會與活動板（5093）形成限位配合，并同步以活動板（5093）為媒介帶動安裝環（5091）和第一齒輪（5096）旋轉，第一齒輪（5096）旋轉會與第二齒輪（5097）形成嚙合，第二齒輪（5097）嚙合帶動往復絲杠（503）轉動，往復絲杠（503）轉動其表面的螺紋套（504）會帶動提升架（505）進行往復上下移動，提升架（505）上升帶動退料板（506）從離心濾框（3）內部逐漸上升；螺紋套（504）帶動提升架（505）和退料板（506）上升期間，螺紋套（504）同步通過支架帶動環形滑框（507）上升，環形滑框（507）帶動擠壓環（508）上升，擠壓環（508）上升會逐漸擠壓多個彎折桿（501），彎折桿（501）受擠壓會帶動疏通桿（502）與離心濾框（3）外表面的濾孔相契合，并通過疏通桿（502）的推動，促使濾孔內部殘留的雜質重新回到離心濾框（3）的內部，并經后續退料板（506）集中推出；S3、往復絲杠（503）轉動期間，往復絲杠（503）還會帶動皮帶輪（602）轉動，皮帶輪（602）同步與皮帶（603）傳動配合，并通過傳動配合同步驅動旋轉桿（601）轉動，旋轉桿（601）轉動帶動撥料板（604）高速旋轉，伴隨退料板（506）抬升固體雜質至離心濾框（3）的頂部，撥料板（604）將高于離心濾框（3）頂部的雜質進行導向退料至下料斜框（605）的頂部，并通過下料斜框（605）斜面導出處理箱（1）的外部；S4、旋轉桿（601）轉動期間，旋轉桿（601）同步帶動凸輪（704）進行旋轉，凸輪（704）旋轉其凸點擠壓下料斜框（605）向右移動，相應凸點離開下料斜框（605）時，下料斜框（605）通過伸縮柱（702）和第二復位彈簧（703）的彈性配合進行滑動復位，下料斜框（605）往復篩動，促使脫水的雜質能夠便于從下料斜框（605）處跌落至處理箱（1）的外部。

10.根據權利要求9所述的一種用于污水處理的固液分離方法，其特征在于：S1中離心濾框（3）的底部固定連接有環形滑槽板，且環形滑槽板的內部環繞等距滑動設置有若干個滑架，且滑架底部與處理箱（1）內腔的底部固定連接。

發明內容

針對現有技術的不足，本發明提供了一種用于污水處理的固液分離離心機及其使用方法，解決了裝置缺乏一體化清料疏堵機構，導致分離管內部固體雜質脫除和網孔疏堵較為繁瑣不便的問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種用于污水處理的固液分離離心機，包括處理箱、隔板和離心濾框，所述隔板固定設置于處理箱的內部，所述離心濾框通過軸承轉動設置于隔板的內部，所述處理箱內腔一側固定連接有支撐板，所述支撐板的頂部固定連接有驅動電機，所述驅動電機的輸出軸通過聯軸器固定連接有轉動軸，所述轉動軸的頂端固定連接有大齒輪，所述離心濾框的底部固定連接有與大齒輪相嚙合的小齒輪，所述支撐板和離心濾框之間設置有疏堵機構，所述疏堵機構和處理箱之間設置有退料機構，所述退料機構和處理箱之間設置有加速機構。

優選的，所述疏堵機構包括彎折桿，所述彎折桿設置有若干個，且若干個彎折桿呈環繞等距彈性陣列設置于離心濾框的外表面，所述彎折桿的表面等距陣列固定連接有若干個與離心濾框相配套使用的疏通桿，所述支撐板的頂部通過軸承轉動設置有往復絲杠，所述往復絲杠的表面螺紋連接有螺紋套，所述螺紋套的頂部固定連接有提升架，所述提升架的一端延伸至離心濾框的內部，且提升架延伸至離心濾框內部的一端通過軸承轉動連接有退料板，所述螺紋套的外壁通過支架固定連接有環形滑框，所述環形滑框的內部滑動連接有與彎折桿相配套使用的擠壓環，所述往復絲杠和轉動軸之間設置有驅動機構。

優選的，所述退料機構包括旋轉桿，所述旋轉桿通過軸承轉動設置于支撐板的頂部，所述旋轉桿的表面和往復絲杠的表面均固定連接有皮帶輪，兩個所述皮帶輪之間傳動連接有皮帶，所述旋轉桿的一端貫穿并延伸至隔板的頂部，所述旋轉桿延伸至隔板頂部的一端固定連接有與退料板相配套使用的撥料板，所述隔板的頂部設置有與撥料板相配套使用的下料斜框。

優選的，所述加速機構包括滑套，所述滑套固定設置于處理箱內腔側面，所述滑套的內部滑動連接有伸縮柱，且伸縮柱頂部通過支架與下料斜框的底部固定連接，所述伸縮柱和滑套之間固定連接有第二復位彈簧，所述旋轉桿的表面且位于隔板的頂部固定連接有與下料斜框相配套使用的凸輪。

優選的，所述包括安裝環，所述安裝環通過阻尼軸承轉動設置于處理箱內腔的一側，且安裝環與轉動軸為對中設置，所述安裝環的內壁環繞等距陣列固定連接有若干個安裝盒，所述安裝盒的內部滑動連接有活動板，所述活動板和安裝盒之間固定連接有第三復位彈簧，所述轉動軸的表面且位于安裝環的內部固定連接有與活動板相配套使用的異形卡板，所述安裝環的外表面固定連接有第一齒輪，所述往復絲杠的表面固定連接有與第一齒輪相嚙合的第二齒輪。

優選的，所述隔板的頂部開設有限位滑槽，所述限位滑槽的內部滑動連接有限位滑塊，所述限位滑塊的頂部與下料斜框的底部固定連接。

優選的，所述彎折桿一側的頂部和底部均固定連接有安裝套，所述安裝套的內部滑動連接有伸縮塊，且伸縮塊的一側與離心濾框的外表面固定連接，相鄰所述伸縮塊和安裝套之間固定連接有第一復位彈簧。

優選的，所述活動板的一側通過開槽轉動設置有滾桿。

本發明還公開了一種用于污水處理的固液分離方法，具體包括以下步驟：S1、正常固液分離時，正轉啟動驅動電機，驅動電機帶動轉動軸和大齒輪旋轉，大齒輪旋轉與小齒輪嚙合，并通過小齒輪嚙合轉動促使離心濾框高速離心轉動，離心濾框離心轉動會將離心濾框內部固體雜質中的水分甩出；S2、離心濾框固體雜質脫料時，反轉啟動驅動電機，驅動電機帶動轉動軸反轉，轉動軸帶動異形卡板反轉，異形卡板反轉會與活動板形成限位配合，并同步以活動板為媒介帶動安裝環和第一齒輪旋轉，第一齒輪旋轉會與第二齒輪形成嚙合，第二齒輪嚙合帶動往復絲杠轉動，往復絲杠轉動其表面的螺紋套會帶動提升架進行往復上下移動，提升架上升帶動退料板從離心濾框內部逐漸上升；螺紋套帶動提升架和退料板上升期間，螺紋套同步通過支架帶動環形滑框上升，環形滑框帶動擠壓環上升，擠壓環上升會逐漸擠壓多個彎折桿，彎折桿受擠壓會帶動疏通桿與離心濾框外表面的濾孔相契合，并通過疏通桿的推動，促使濾孔內部殘留的雜質重新回到離心濾框的內部，并經后續退料板集中推出；S3、往復絲杠轉動期間，往復絲杠還會帶動皮帶輪轉動，皮帶輪同步與皮帶傳動配合，并通過傳動配合同步驅動旋轉桿轉動，旋轉桿轉動帶動撥料板高速旋轉，伴隨退料板抬升固體雜質至離心濾框的頂部，撥料板將高于離心濾框頂部的雜質進行導向退料至下料斜框的頂部，并通過下料斜框斜面導出處理箱的外部；S4、旋轉桿轉動期間，旋轉桿同步帶動凸輪進行旋轉，凸輪旋轉其凸點擠壓下料斜框向右移動，相應凸點離開下料斜框時，下料斜框通過伸縮柱和第二復位彈簧的彈性配合進行滑動復位，下料斜框往復篩動，促使脫水的雜質能夠便于從下料斜框處跌落至處理箱的外部。

優選的，S1中離心濾框的底部固定連接有環形滑槽板，且環形滑槽板的內部環繞等距滑動設置有若干個滑架，且滑架底部與處理箱內腔的底部固定連接。

本發明提供了一種用于污水處理的固液分離離心機及其使用方法。與現有的技術相比具備以下有益效果：（1）該用于污水處理的固液分離離心機及其使用方法，通過在處理箱和離心濾框之間設置疏堵機構、退料機構和加速機構，使得離心濾框在需要固體雜質脫料時，能夠通過疏堵機構、退料機構和加速機構的同步協同，促使離心濾框能夠自主完成濾孔疏堵和固體雜質退料，以及同步對脫料后的固體雜質進行加速抖落，提高固體雜質外排的速率和流暢性。

（2）該用于污水處理的固液分離離心機及其使用方法，通過在環形滑框的內部滑動設置與彎折桿相配套使用的擠壓環，使得擠壓環在與眾多彎折桿環狀擠壓配合的同時，還能夠通過與環形滑框轉動配合，促使彎折桿能夠攜帶擠壓環進行同步旋轉，避免彎折桿與擠壓環旋轉硬摩擦。

（3）該用于污水處理的固液分離離心機及其使用方法，通過在活動板的一側轉動設置滾桿，使得活動板與異形卡板正轉摩擦配合的過程中，能夠通過滾桿減緩活動板和異形卡板之間的摩擦阻力，降低摩擦系數。

（4）該用于污水處理的固液分離離心機及其使用方法，通過將提升架與退料板轉動配合，促使退料板能夠伴隨離心濾框一同離心旋轉，以便更好對固體雜質進行水質分離，離心甩出。

（發明人：胡劍明;史云祥）
