公布日：2023.10.13
申請日：2023.08.10
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F7/00(2006.01)N;C02F11/125(2019.01)N
摘要
本發明公開了一種實驗室廢水處理及循環利用裝置，包括絮凝箱，絮凝箱的頂部安裝有背架，背架的表面分別安裝有相互聯動的濾雜壓縮機構、曝氧組件和往復傳振機構，背架的表面固定安裝有底端開口且與濾雜壓縮機構連通的濾液筒，濾液筒的下部固定連通有進污管，往復傳振機構的端口分別傳動連接有振臺和振篩軸，振篩軸的周側面與振臺轉動連接，振篩軸的周側面固定安裝有與濾液筒轉動貼合的螺旋濾片，螺旋濾片的內部均布有豎直設置的濾液網孔a，絮凝箱的內壁轉動連接有外旋架。本發明通過往復傳振機構、絮凝箱和濾雜壓縮機構的設置，使得本裝置能夠聯動依次實現實驗室廢水的聯動濾液處理、濾污雜質的壓縮脫水處理、濾液的自動絮凝和曝氧處理。
權利要求書

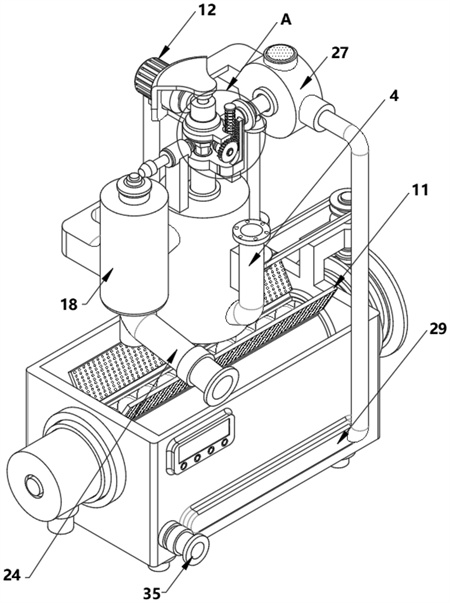

1.一種實驗室廢水處理及循環利用裝置，其特征在于：包括絮凝箱(1)，所述絮凝箱(1)的頂部安裝有背架(2)，所述背架(2)的表面分別安裝有相互聯動的濾雜壓縮機構、曝氧組件和往復傳振機構；所述背架(2)的表面固定安裝有底端開口且與濾雜壓縮機構連通的濾液筒(3)，所述濾液筒(3)的下部固定連通有進污管(4)，所述往復傳振機構的端口分別傳動連接有振臺(5)和振篩軸(6)，所述振篩軸(6)的周側面與振臺(5)轉動連接，所述振篩軸(6)的周側面固定安裝有與濾液筒(3)轉動貼合的螺旋濾片(7)；所述濾雜壓縮機構包括與濾液筒(3)平行設置且與背架(2)固定連接的壓縮筒(18)；所述壓縮筒(18)的內頂部通過一組壓力傳感器(19)固定安裝有承壓板(20)，所述承壓板(20)的周側面與壓縮筒(18)滑動連接；所述壓縮筒(18)的內壁轉動連接有通過聯動錐齒驅動的壓縮軸(21)，所述承壓板(20)的軸線位置固定開設有與壓縮軸(21)適配的軸孔，所述壓縮軸(21)的周側面且對應承壓板(20)下方的位置固定安裝有螺旋擠壓片(22)，所述螺旋擠壓片(22)的周側面與壓縮筒(18)轉動貼合，所述螺旋擠壓片(22)與承壓板(20)的相對表面之間固定設置有壓縮腔，所述壓縮筒(18)與濾液筒(3)的相對表面之間固定連通有呈傾斜設置的入雜管(23)，所述壓縮腔的表面與入雜管(23)固定連通；所述絮凝箱(1)的內壁轉動連接有外旋架(8)，所述外旋架(8)的內壁轉動連接有輸送筒(9)，所述輸送筒(9)的周側面與絮凝箱(1)固定連接，所述輸送筒(9)的內部安裝有螺旋輸送機構，所述輸送筒(9)的正頂部固定開設有進雜口(10)，所述外旋架(8)的周側面固定安裝有一組呈圓周陣列分布且與絮凝箱(1)滑動貼合的濾液撥板(11)。
2.根據權利要求1所述的一種實驗室廢水處理及循環利用裝置，其特征在于：所述往復傳振機構分別包括固定于背架(2)表面的電機(12)、豎直設置且轉動連接于背架(2)內壁的定軸套(13)；所述定軸套(13)通過電機(12)驅動，所述定軸套(13)的周側面固定安裝有與濾雜壓縮機構和曝氧組件傳動連接的聯動錐齒，所述定軸套(13)的內壁與振篩軸(6)傳動連接且滑動配合，所述振臺(5)的頂面分別固定安裝有導向桿(14)和振篩齒板(15)，所述導向桿(14)的周側面與背架(2)滑動連接，所述導向桿(14)的周側面且對應背架(2)上方的位置套設有往復彈簧(16)，所述濾液筒(3)的內壁轉動連接有往復軸，所述往復軸的周側面分別固定安裝有與聯動錐齒嚙合的被動錐齒a和與振篩齒板(15)傳動連接的半缺齒輪(17)。
3.根據權利要求2所述的一種實驗室廢水處理及循環利用裝置，其特征在于：所述電機(12)的輸出軸端固定安裝有主動錐齒，所述定軸套(13)的周側面固定安裝有與主動錐齒嚙合的從動錐齒，所述定軸套(13)的內部固定開設有底端開口且與振篩軸(6)滑動連接的傳動導槽，所述傳動導槽和振篩軸(6)的橫截面均為正多邊形。
4.根據權利要求3所述的一種實驗室廢水處理及循環利用裝置，其特征在于：所述導向桿(14)和振篩齒板(15)的軸線均與定軸套(13)的軸線平行，所述往復軸的軸線與定軸套(13)的軸線垂直，所述導向桿(14)的橫截面為“T”形。
5.根據權利要求1所述的一種實驗室廢水處理及循環利用裝置，其特征在于：所述壓縮筒(18)的底部固定連通有卸雜管(24)，所述卸雜管(24)的正底部固定安裝有集污管(25)，所述集污管(25)的內部開設有一組呈圓周陣列分布且與卸雜管(24)連通的脫水孔b，所述螺旋擠壓片(22)的內部均布有脫水孔a，所述卸雜管(24)的內部固定安裝有卸料閥。
6.根據權利要求5所述的一種實驗室廢水處理及循環利用裝置，其特征在于：所述濾液筒(3)的內壁轉動連接有平軸a(26)，所述平軸a(26)的尾端固定安裝有與聯動錐齒傳動連接的被動錐齒b，所述平軸a(26)的端部固定安裝有前錐齒，所述壓縮軸(21)的頂端固定安裝有與前錐齒傳動連接的頂錐齒，所述脫水孔a和脫水孔b的孔徑相同，所述脫水孔a和脫水孔b的軸線均與壓縮筒(18)的軸線平行。
7.根據權利要求1所述的一種實驗室廢水處理及循環利用裝置，其特征在于：所述曝氧組件分別包括固定于背架(2)表面的鼓風筒(27)和轉動連接于濾液筒(3)內壁的平軸b(28)；所述平軸b(28)的周側面與鼓風筒(27)轉動連接，所述平軸b(28)的尾端固定安裝有與聯動錐齒嚙合的被動錐齒c，所述平軸b(28)的周側面且對應鼓風筒(27)內部的位置安裝有一組呈圓周陣列分布的鼓風扇葉；所述鼓風筒(27)的進風端口螺紋連通有濾芯，所述鼓風筒(27)的出風端口固定連通有出風管，所述絮凝箱(1)的表面固定安裝有與出風管連通的分氧管(29)，所述絮凝箱(1)的內部固定開設有一組呈線性陣列分布且與分氧管(29)連通的曝氧孔。
8.根據權利要求1所述的一種實驗室廢水處理及循環利用裝置，其特征在于：所述螺旋輸送機構分別包括轉動連接于絮凝箱(1)內壁且通過平軸b(28)驅動的差速軸a(30)和轉動連接于輸送筒(9)內壁的輸送軸(31)；所述輸送軸(31)的周側面固定安裝有螺旋輸送片(32)，所述螺旋輸送片(32)的周側面與輸送筒(9)轉動貼合，所述輸送筒(9)的尾端固定安裝有豎直向下設置的排污管(33)；所述外旋架(8)和輸送軸(31)的尾端均固定安裝有被動錐齒d，所述差速軸a(30)的底端固定安裝有差速錐齒a，兩個所述被動錐齒d的錐齒面均與差速錐齒a傳動連接，所述差速錐齒a設置于兩個被動錐齒d之間。
9.根據權利要求8所述的一種實驗室廢水處理及循環利用裝置，其特征在于：所述平軸b(28)的周側面固定安裝有導動錐齒，所述濾液筒(3)的內壁轉動連接有豎直設置的差速軸b(34)，所述差速軸b(34)的頂端固定安裝有與導動錐齒傳動連接的差速錐齒b，所述差速軸b(34)的周側面通過皮帶與差速軸a(30)傳動連接。
10.根據權利要求1所述的一種實驗室廢水處理及循環利用裝置，其特征在于：所述絮凝箱(1)為頂端開口的中空箱形結構，所述絮凝箱(1)的底面為內凹弧面狀結構，所述絮凝箱(1)的表面固定連通有排液閥(35)，所述外旋架(8)的內部開始有一組呈圓周陣列分布且與進雜口(10)配合的導料口，所述螺旋濾片(7)的內部均布有豎直設置的濾液網孔a，所述濾液撥板(11)的內部均布有濾液網孔b，所述濾液網孔b的孔徑為濾液網孔a孔徑的0.2倍。
發明內容
針對現有技術的不足，本發明的目的在于提供一種實驗室廢水處理及循環利用裝置，本發明通過往復傳振機構、絮凝箱和濾雜壓縮機構的設置，使得本裝置能夠聯動依次實現實驗室廢水的聯動濾液處理、濾污雜質的壓縮脫水處理、濾液的自動絮凝和曝氧處理。
本為實現上述目的，本發明提供如下技術方案，一種實驗室廢水處理及循環利用裝置，所采用的技術方案是：包括絮凝箱，所述絮凝箱的頂部安裝有背架，所述背架的表面分別安裝有相互聯動的濾雜壓縮機構、曝氧組件和往復傳振機構；
所述背架的表面固定安裝有底端開口且與濾雜壓縮機構連通的濾液筒，所述濾液筒的下部固定連通有進污管，所述往復傳振機構的端口分別傳動連接有振臺和振篩軸，所述振篩軸的周側面與振臺轉動連接，所述振篩軸的周側面固定安裝有與濾液筒轉動貼合的螺旋濾片；
所述絮凝箱的內壁轉動連接有外旋架，所述外旋架的內壁轉動連接有輸送筒，所述輸送筒的周側面與絮凝箱固定連接，所述輸送筒的內部安裝有螺旋輸送機構，所述輸送筒的正頂部固定開設有進雜口，所述外旋架的周側面固定安裝有一組呈圓周陣列分布且與絮凝箱滑動貼合的濾液撥板。
作為優選方案，所述往復傳振機構分別包括固定于背架表面的電機、豎直設置且轉動連接于背架內壁的定軸套；所述定軸套通過電機驅動，所述定軸套的周側面固定安裝有與濾雜壓縮機構和曝氧組件傳動連接的聯動錐齒，所述定軸套的內壁與振篩軸傳動連接且滑動配合，所述振臺的頂面分別固定安裝有導向桿和振篩齒板，所述導向桿的周側面與背架滑動連接，所述導向桿的周側面且對應背架上方的位置套設有往復彈簧，所述濾液筒的內壁轉動連接有往復軸，所述往復軸的周側面分別固定安裝有與聯動錐齒嚙合的被動錐齒a和與振篩齒板傳動連接的半缺齒輪。
作為優選方案，所述電機的輸出軸端固定安裝有主動錐齒，所述定軸套的周側面固定安裝有與主動錐齒嚙合的從動錐齒，所述定軸套的內部固定開設有底端開口且與振篩軸滑動連接的傳動導槽，所述傳動導槽和振篩軸的橫截面均為正多邊形。
作為優選方案，所述導向桿和振篩齒板的軸線均與定軸套的軸線平行，所述往復軸的軸線與定軸套的軸線垂直，所述導向桿的橫截面為“T”形。
作為優選方案，所述濾雜壓縮機構包括與濾液筒平行設置且與背架固定連接的壓縮筒；所述壓縮筒的內頂部通過一組壓力傳感器固定安裝有承壓板，所述承壓板的周側面與壓縮筒滑動連接，所述壓縮筒的內壁轉動連接有通過聯動錐齒驅動的壓縮軸，所述承壓板的軸線位置固定開設有與壓縮軸適配的軸孔，所述壓縮軸的周側面且對應承壓板下方的位置固定安裝有螺旋擠壓片，所述螺旋擠壓片的周側面與壓縮筒轉動貼合，所述螺旋擠壓片與承壓板的相對表面之間固定設置有壓縮腔，所述壓縮筒與濾液筒的相對表面之間固定連通有呈傾斜設置的入雜管，所述壓縮腔的表面與入雜管固定連通，所述壓縮筒的底部固定連通有卸雜管，所述卸雜管的正底部固定安裝有集污管，所述集污管的內部開設有一組呈圓周陣列分布且與卸雜管連通的脫水孔b，所述螺旋擠壓片的內部均布有脫水孔a，所述卸雜管的內部固定安裝有卸料閥。
作為優選方案，所述濾液筒的內壁轉動連接有平軸a，所述平軸a的尾端固定安裝有與聯動錐齒傳動連接的被動錐齒b，所述平軸a的端部固定安裝有前錐齒，所述壓縮軸的頂端固定安裝有與前錐齒傳動連接的頂錐齒，所述脫水孔a和脫水孔b的孔徑相同，所述脫水孔a和脫水孔b的軸線均與壓縮筒的軸線平行。
作為優選方案，所述曝氧組件分別包括固定于背架表面的鼓風筒和轉動連接于濾液筒內壁的平軸b，所述平軸b的周側面與鼓風筒轉動連接，所述平軸b的尾端固定安裝有與聯動錐齒嚙合的被動錐齒c，所述平軸b的周側面且對應鼓風筒內部的位置安裝有一組呈圓周陣列分布的鼓風扇葉，所述鼓風筒的進風端口螺紋連通有濾芯，所述鼓風筒的出風端口固定連通有出風管，所述絮凝箱的表面固定安裝有與出風管連通的分氧管，所述絮凝箱的內部固定開設有一組呈線性陣列分布且與分氧管連通的曝氧孔。
作為優選方案，所述螺旋輸送機構分別包括轉動連接于絮凝箱內壁且通過平軸b驅動的差速軸a和轉動連接于輸送筒內壁的輸送軸，所述輸送軸的周側面固定安裝有螺旋輸送片，所述螺旋輸送片的周側面與輸送筒轉動貼合，所述輸送筒的尾端固定安裝有豎直向下設置的排污管，所述外旋架和輸送軸的尾端均固定安裝有被動錐齒d，所述差速軸a的底端固定安裝有差速錐齒a，兩個所述被動錐齒d的錐齒面均與差速錐齒a傳動連接，所述差速錐齒a設置于兩個被動錐齒d之間。
作為優選方案，所述平軸b的周側面固定安裝有導動錐齒，所述濾液筒的內壁轉動連接有豎直設置的差速軸b，所述差速軸b的頂端固定安裝有與導動錐齒傳動連接的差速錐齒b，所述差速軸b的周側面通過皮帶與差速軸a傳動連接。
作為優選方案，所述絮凝箱為頂端開口的中空箱形結構，所述絮凝箱的底面為內凹弧面狀結構，所述絮凝箱的表面固定連通有排液閥，所述外旋架的內部開始有一組呈圓周陣列分布且與進雜口配合的導料口，所述螺旋濾片的內部均布有豎直設置的濾液網孔a，所述濾液撥板的內部均布有濾液網孔b，所述濾液網孔b的孔徑為濾液網孔a孔徑的0.2倍。
與現有技術相比，本發明具備以下有益效果
1、本發明通過往復傳振機構、絮凝箱和濾雜壓縮機構的設置，使得本裝置能夠聯動依次實現實驗室廢水的聯動濾液處理、濾污雜質的壓縮脫水處理、濾液的自動絮凝和曝氧處理，通過上述多流程廢水聯動處理效果的實現，從而有效提高廢水的處理效果并有助于廢水處理后的循環使用；
2、本發明通過半缺齒輪、往復彈簧、導向桿和振篩齒板的設置，從而使得電機在輸出軸轉速后，振臺和振篩軸能夠在設定行程內往復運動，振篩軸往復運動后，繼而帶動螺旋濾片對污水進行振動式篩選作業，通過振動式篩選效果的實現，從而有效提高螺旋濾片對實驗室廢水的過濾篩選效率及篩選效果，通過濾液撥板的循環轉動式結構設置及螺旋輸送機構的設置，則能夠?qū)⑿跄龅碾s質循環濾出并在線向外排出，通過上述絮凝雜質循環濾出效果的實現，從而有效提高廢水的凈化處理強度。
（發明人：王博）
