公布日：2024.03.29

申請日：2024.01.24

分類號：C02F7/00(2006.01)I

摘要

本發明公開了一種用于污水處理用曝氣設備，涉及污水處理設備技術領域，包括支撐架，若干個均勻固定于支撐架內部的氣浮曝氣機，氣浮曝氣機的上方套接有收集機構；收集機構的下方設置有聚泡機構；收集機構的底部又設置有除泡機構。本發明公開的曝氣設備，通過設置有轉動的環形浮板，將位于其內外兩側的氣泡對中聚集，再配合鏟板結構氣泡鏟進收集盒的內部，從而有效的解決了液面浮泡的問題，保證了污水池的清潔度，又在收集盒的底部設置有往復移動的針板結構，不斷的將位于收集盒內部的氣泡戳破，氣泡化為液體，而摻雜于氣泡中的雜質可根據需要被設置于收集盒側端的收集筒收集，提高設備的除泡效率，同時進一步提高污水池的清潔度。

權利要求書

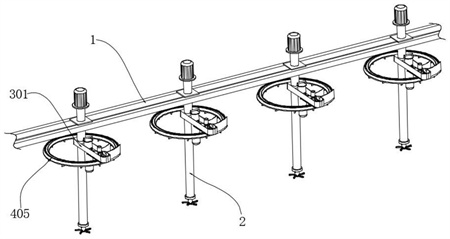

1.一種用于污水處理用曝氣設備，包括支撐架(1)，若干個均勻固定于所述支撐架(1)內部的氣浮曝氣機(2)，其特征在于，所述氣浮曝氣機(2)的上方套接有承接氣泡和漂浮雜質的收集機構(3)；所述收集機構(3)的下方設置有聚集氣泡和漂浮雜質的聚泡機構(4)；所述收集機構(3)的底部又設置有刺破氣泡的除泡機構(5)；所述聚泡機構(4)牽引帶動氣泡進入所述收集機構(3)的內部，并利用所述除泡機構(5)將位于所述收集機構(3)內部的氣泡打破，使所述收集機構(3)對氣泡和漂浮雜質進行收集與反流。

2.根據權利要求1所述的一種用于污水處理用曝氣設備，其特征在于，所述收集機構(3)包括套接固定于所述氣浮曝氣機(2)上方的收集盒(301)，所述收集盒(301)的側端貫通連接有鏟板(302)，所述收集盒(301)的內部另一端豎直開設有安裝槽(303)，所述鏟板(302)和所述安裝槽(303)沿水平方向上對稱分布。

3.根據權利要求2所述的一種用于污水處理用曝氣設備，其特征在于，所述聚泡機構(4)包括豎直固定于所述收集盒(301)上方的電機(401)，所述電機(401)的輸出軸豎直貫穿過所述收集盒(301)的底部，且所述電機(401)的底部豎直固定有齒輪(404)，所述齒輪(404)的外側嚙合有內齒齒環(406)，所述內齒齒環(406)的底部固定有環形浮板(405)，所述環形浮板(405)套接于所述氣浮曝氣機(2)的外側，并分布于所述收集盒(301)的下方，且所述鏟板(302)的底側滑動卡合于所述環形浮板(405)的上方，所述氣浮曝氣機(2)的外側水平開設有滑動槽(402)，所述收集盒(301)的內部側端設置有滑動塊(403)，所述滑動塊(403)滑動分布于所述滑動槽(402)的內部。

4.根據權利要求3所述的一種用于污水處理用曝氣設備，其特征在于，所述除泡機構(5)包括套接于所述電機(401)輸出軸外側的雙向螺紋套桿(501)，所述雙向螺紋套桿(501)的外側套接有針板(502)，所述針板(502)和所述雙向螺紋套桿(501)之間螺紋連接，且所述針板(502)豎直分布于所述收集盒(301)的下方，所述針板(502)的頂部豎直固定有針頭(503)，所述針頭(503)的數量為若干個，且所述針頭(503)分為若干組并沿水平方向上均勻分布，所述收集盒(301)的內部豎直開設有針孔(504)，所述針孔(504)的數量為若干個，且所述針頭(503)分為若干組并沿水平方向上均勻分布，且每個所述針孔(504)的下方均對應分布有一個所述針頭(503)。

5.根據權利要求2所述的一種用于污水處理用曝氣設備，其特征在于，所述安裝槽(303)的內部豎直安裝有收集筒(304)，所述收集筒(304)為中空結構，且所述收集筒(304)的上方外側均勻開設有若干個流通槽(305)，所述流通槽(305)和所述收集筒(304)的內部貫通，所述流通槽(305)又和所述收集盒(301)的內壁下表面齊平。

6.根據權利要求5所述的一種用于污水處理用曝氣設備，其特征在于，所述收集盒(301)的內壁下表面為傾斜的平面結構，且傾斜角度朝向所述收集筒(304)。

7.根據權利要求3所述的一種用于污水處理用曝氣設備，其特征在于，所述環形浮板(405)的底部豎直固定有若干個均勻分布的聚流斜板(407)。

8.根據權利要求7所述的一種用于污水處理用曝氣設備，其特征在于，所述環形浮板(405)的底部豎直固定有泡沫環形板(408)，所述泡沫環形板(408)套接于所述聚流斜板(407)的外側，所述泡沫環形板(408)漂浮于液面以上。

9.根據權利要求4所述的一種用于污水處理用曝氣設備，其特征在于，所述針板(502)的內部豎直開設有若干個等距分布的直槽(505)，所述直槽(505)和每組所述針頭(503)沿水平方向上為穿插分布。

10.根據權利要求1所述的一種用于污水處理用曝氣設備的使用方法，其特征在于，包括以下步驟：S1:使用者將若干個所述氣浮曝氣機(2)等距固定于所述支撐架(1)的內部，并讓所述氣浮曝氣機(2)的底部浸入污水池的液面以下，啟動所有的所述氣浮曝氣機(2)攪動污水并注入空氣。S2：所述氣浮曝氣機(2)工作過程中，所述聚泡機構(4)同步啟動，并開始自轉，將位于所述聚泡機構(4)內側和外側的氣泡攪動并粘附于所述聚泡機構(4)上；所述聚泡機構(4)工作時需要漂浮于液面以上。S3：自轉的所述聚泡機構(4)會將氣泡牽引至所述收集機構(3)的內部，利用所述收集機構(3)對氣泡和摻雜于氣泡內部的雜質進行收集與反流。S4：所述聚泡機構(4)工作的同時，所述除泡機構(5)啟動，不斷的往復運動，將位于所述收集機構(3)內部的氣泡扎破，輔助所述收集機構(3)進行雜質收集和反流。

發明內容

本發明公開一種用于污水處理用曝氣設備，旨在解決現有的曝氣設備無法對工作時產生的氣泡以及氣泡中摻雜的雜質進行處理的技術問題。

為了實現上述目的，本發明采用了如下技術方案：

一種用于污水處理用曝氣設備，包括支撐架，若干個均勻固定于所述支撐架內部的氣浮曝氣機，所述氣浮曝氣機的上方套接有承接氣泡和漂浮雜質的收集機構；

所述收集機構的下方設置有牽引聚集氣泡和漂浮雜質的聚泡機構；

所述收集機構的底部又設置有刺破氣泡的除泡機構；

所述聚泡機構牽引帶動氣泡進入所述收集機構的內部，并利用所述除泡機構將位于所述收集機構內部的氣泡打破，使所述收集機構對氣泡和漂浮雜質進行收集與反流。

通過設置有不斷轉動的聚泡機構，配合氣浮曝氣機的工作，將液面上產生的氣泡和雜質聚集到一塊，同時將氣泡牽引至收集機構的內部，從而減小液面上的浮泡，保證污水池的潔凈度，同時利用往復運行的除泡機構，將位于收集機構內部的氣泡刺破，致使氣泡重新化為液體，而摻雜于氣泡中的污泥水藻等雜質則會被蓄積于收集機構的內部，從而進一步的提高了污水池的潔凈度。

在一個優選的方案中，所述收集機構包括套接固定于所述氣浮曝氣機上方的收集盒，所述收集盒的側端貫通連接有鏟板，所述收集盒的內部另一端豎直開設有安裝槽，所述鏟板和所述安裝槽沿水平方向上對稱分布。

通過設置有收集盒和鏟板結構，隨著聚泡機構的運行，位于聚泡機構上的氣泡會被鏟板結構鏟入收集盒的內部，從而將污水池液面上的氣泡去除，保證污水池的清潔度。

在一個優選的方案中，所述聚泡機構包括豎直固定于所述收集盒上方的電機，所述電機的輸出軸豎直貫穿過所述收集盒的底部，且所述電機的底部豎直固定有齒輪，所述齒輪的外側嚙合有內齒齒環，所述內齒齒環的底部固定有環形浮板，所述環形浮板套接于所述氣浮曝氣機的外側，并分布于所述收集盒的下方，且所述鏟板的底側滑動卡合于所述環形浮板的上方，所述氣浮曝氣機的外側水平開設有滑動槽，所述收集盒的內部側端設置有滑動塊，所述滑動塊滑動分布于所述滑動槽的內部。

通過設置有漂浮于水面上的環形浮板結構，隨著電機的轉動，利用齒輪齒環結構帶動環形浮板不停的轉動，環形浮板轉動的同時會將位于其內外兩側的氣泡對中聚集，致使氣泡粘附于環形浮板的外側，再配合始終卡合于環形浮板上方的鏟板結構，從而將聚集到一起的氣泡鏟進收集盒的內部，從而有效的解決了曝氣機工作時，污水池液面大量浮泡的問題，保證了污水池的清潔度。

在一個優選的方案中，所述除泡機構包括套接于所述電機輸出軸外側的雙向螺紋套桿，所述雙向螺紋套桿的外側套接有針板，所述針板和所述雙向螺紋套桿之間螺紋連接，且所述針板豎直分布于所述收集盒的下方，所述針板的頂部豎直固定有針頭，所述針頭的數量為若干個，且分為若干組并沿水平方向上均勻分布，所述收集盒的內部豎直開設有針孔，所述針孔的數量為若干個，且分為若干組并沿水平方向上均勻分布，且每個所述針孔的下方均對應分布有一個所述針頭。

通過設置有受電機同步帶動的針板結構，隨著電機的轉動，針板帶動針頭沿著收集盒的底部發生豎直的往復移動，致使針頭不斷的從針孔中伸入收集盒的內部，從而將位于收集盒內部的氣泡戳破，氣泡化為液體，而摻雜于氣泡中的雜質可被收集，提高設備的工作效率，同時提高污水池的清潔度。

在一個優選的方案中，所述安裝槽的內部豎直安裝有收集筒，所述收集筒為中空結構，且所述收集筒的上方外側均勻開設有若干個流通槽，所述流通槽和所述收集筒的內部貫通，所述流通槽又和所述收集盒的內壁下表面齊平，所述收集盒的內壁下表面為傾斜的平面結構，且傾斜角度朝向所述收集筒。

通過在收集盒的內側設置有安裝槽結構，被戳破的氣泡形成的水液體可從安裝槽中重新流回污水池中，同時對于特定的污水池，使用者可在安裝槽內放置收集筒，從而根據需求對氣泡內部摻雜的雜質進行收集，提高設備功能性的同時，提高污水池的清潔度。

在一個優選的方案中，所述環形浮板的底部豎直固定有若干個均勻分布的聚流斜板，所述環形浮板的底部豎直固定有泡沫環形板，所述泡沫環形板套接于所述聚流斜板的外側，所述泡沫環形板漂浮于液面以上。

通過設置有若干個聚流斜板，隨著環形浮板的轉動而同步轉動，轉動的同時將污水向著環形浮板的方向帶動，致使漂浮的氣泡粘附于環形浮板的外側，從而保證環形浮板的聚泡功能，同時在環形浮板的底部額外添加有泡沫環形板結構，從而提高環形浮板的浮力，保證其工作時的穩定性。

由上可知。本發明提供的利用一種用于污水處理用曝氣設備，與現有技術相比，具有如下改進和優點：

其一：通過設置有漂浮于水面上的環形浮板結構，隨著電機的轉動，利用齒輪齒環結構帶動環形浮板不停的轉動，環形浮板轉動的同時會將位于其內外兩側的氣泡對中聚集，致使氣泡粘附于環形浮板的外側，再配合始終卡合于環形浮板上方的鏟板結構，從而將聚集到一起的氣泡鏟進收集盒的內部，從而有效的解決了曝氣機工作時，污水池液面大量浮泡的問題，保證了污水池的清潔度。

其二：又在收集盒的底部設置有受電機同步帶動的針板結構，隨著電機的轉動，針板帶動針頭沿著收集盒的底部發生豎直的往復移動，致使針頭不斷的從針孔中伸入收集盒的內部，從而將位于收集盒內部的氣泡戳破，氣泡化為液體，而摻雜于氣泡中的雜質可根據需要被設置于收集盒側端的收集筒收集，提高設備的除泡效率，同時提高污水池的清潔度。

（發明人：黃娜;趙雯;許發鵬;馬明亮）
