公布日：2023.10.13
申請日：2023.09.07
分類號：B01D33/01(2006.01)I;B01D33/76(2006.01)I
摘要
本發明屬于過濾分離技術領域，特別是涉及一種建筑施工廢水處理裝置，其包括外殼、壓濾板和端蓋；壓濾板設置在外殼內用于壓濾污水，端蓋設置在外殼下方位置，端蓋能夠旋松或旋緊，端蓋上設置有排料通孔，旋松端蓋后能夠從排料通孔排出外殼中過濾掉的雜質。外殼中的雜質能夠從端蓋的排料通孔排出，避免了現有技術中雜質無法排出外殼，進而影響廢水處理設備的后續正常使用的問題。
權利要求書

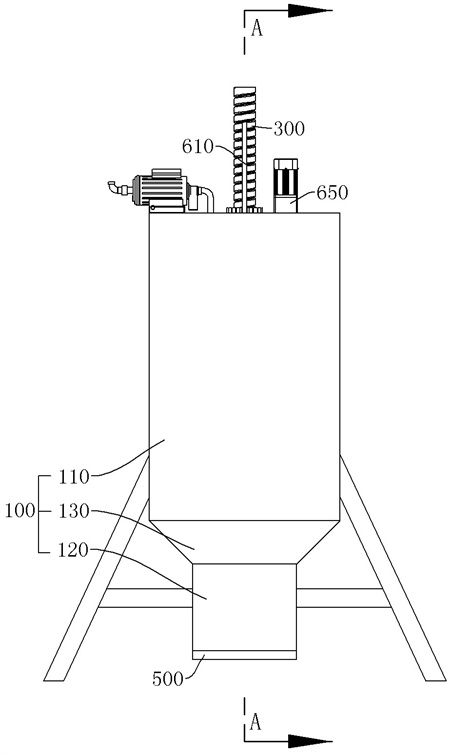

1.一種建筑施工廢水處理裝置，其特征在于，其包括外殼、壓濾板和端蓋；所述外殼具有相互連通的第一端部和第二端部，所述第一端部位于所述第二端部上方；所述壓濾板的外緣上下滑動密封安裝在所述第一端部內壁上，所述壓濾板相對于所述第一端部向下移動能夠壓濾所述第一端部中的污水；所述第二端部下方設置有排料口；所述端蓋與所述排料口螺紋配合，所述端蓋轉動過程中能夠沿所述排料口軸向方向移動，所述端蓋內部中空，所述端蓋內部與所述第二端部連通，所述第二端部與所述第一端部連通；所述端蓋底部立面上設置有排料通孔；所述端蓋相對于所述排料口具有第一配合位置和第二配合位置，所述端蓋在所述第一配合位置時，所述排料口的內壁封堵所述排料通孔，所述端蓋在所述第二配合位置時，所述端蓋內部空間與外部空間通過所述排料通孔連通；所述壓濾板向下移動使所述第一端部中的雜質壓濾到所述第二端部和所述端蓋中，所述端蓋切換到所述第二配合位置，雜質從所述排料通孔中排出所述外殼，建筑施工廢水處理裝置還包括螺紋桿，所述螺紋桿豎直設置在所述外殼內且與所述第二端部同軸；所述螺紋桿穿設于所述壓濾板；所述螺紋桿能夠與所述端蓋止轉配合，所述螺紋桿轉動帶動所述端蓋轉動，所述端蓋通過轉動從所述第一配合位置切換到所述第二配合位置，或從所述第二配合位置切換到所述第一配合位置，所述外殼還包括第三端部，所述第三端部為上大下小的圓臺形殼體結構且固接在所述第一端部和所述第二端部之間；建筑施工廢水處理裝置還包括錐形套筒，所述錐形套筒為上大下小的圓臺形殼體，所述錐形套筒上下兩端為開口，所述錐形套筒固接在所述螺紋桿的下端，同時所述錐形套筒位于所述壓濾板下方；所述螺紋桿向下移動能夠帶動錐形套筒向下移動，所述錐形套筒向下移動的過程中能夠先后配合所述第一端部和所述第三端部；所述錐形套筒與所述第一端部止轉配合，所述錐形套筒與所述第三端部轉動配合且所述錐形套筒的外壁能夠抵接所述第三端部的內壁；所述第三端部上開設有進液通道，所述第三端部能夠通過所述進液通道與外界連通；所述錐形套筒抵接所述第三端部時封堵所述進液通道，建筑施工廢水處理裝置還包括長齒輪、第一齒條、第二齒條和第一齒輪；所述螺紋桿穿設于所述壓濾板，所述壓濾板能夠相對于所述螺紋桿上下滑動；所述第一齒條豎直固接在所述壓濾板上表面，所述第一齒輪通過軸體轉動安裝在所述外殼內；所述第一齒輪與所述第一齒條嚙合；所述長齒輪與所述螺紋桿螺紋配合，且所述長齒輪位于所述壓濾板的上方位置；所述第二齒條為水平桿體和豎直齒條組成的L形結構，所述水平桿體轉動安裝在所述長齒輪上，所述豎直齒條與所述第一齒輪嚙合，所述長齒輪轉動過程中所述豎直齒條始終與所述第一齒輪嚙合；所述壓濾板與所述第一端部之間的摩擦力大于所述錐形套筒與所述第一端部之間的摩擦力。
2.根據權利要求1所述的建筑施工廢水處理裝置，其特征在于，所述螺紋桿下端豎直開設有滑動孔，所述滑動孔中滑動安裝有滑動桿，所述滑動孔中豎直安裝有能夠伸縮回彈的第一彈性件，所述第一彈性件對所述滑動桿施加作用力使所述滑動桿伸出所述滑動孔，所述螺紋桿通過所述滑動桿與所述端蓋止轉配合；所述滑動桿與所述滑動孔內壁止轉配合。
3.根據權利要求2所述的建筑施工廢水處理裝置，其特征在于，所述端蓋內部豎直固接有對接桿，所述對接桿與所述滑動桿同軸設置；所述滑動桿與所述對接桿止轉配合。
4.根據權利要求1所述的建筑施工廢水處理裝置，其特征在于，建筑施工廢水處理裝置還包括電機和第二齒輪；所述電機固接在所述外殼的上端，所述第二齒輪固接在所述電機的輸出端上，所述第二齒輪嚙合所述長齒輪；所述長齒輪豎直方向的厚度大于所述第二齒條的所述豎直齒條的長度。
5.根據權利要求1所述的建筑施工廢水處理裝置，其特征在于，所述排料口的內壁自下而上依次劃分為第一配合部、第二配合部和第三配合部；所述端蓋具有螺紋部和環體部；所述第一配合部具有螺紋，所述端蓋與所述第一配合部螺紋配合；所述環體部的側壁上固接有伸縮殼體，伸縮殼體內水平滑動安裝有伸縮頭，同時伸縮殼體內設置有能夠伸縮回彈的第二彈性件，所述第二彈性件能夠?qū)λ錾炜s頭施加作用力，使所述伸縮頭伸出所述伸縮殼體，所述伸縮頭伸出所述伸縮殼體能夠抵接所述第二配合部或所述第三配合部的內壁；所述第二配合部為直徑上小下大的圓臺形空腔結構，所述第三配合部為直徑下小上大的圓臺形空腔結構；所述第一配合部、所述第二配合部和所述第三配合部同軸開設；所述第二配合部的側面與豎直方向的夾角小于所述第三配合部的側面與豎直方向的夾角。
6.根據權利要求5所述的建筑施工廢水處理裝置，其特征在于，所述螺紋部的上端面開設有導料槽，所述導料槽連通外界和所述螺紋部的內部。
7.根據權利要求3所述的建筑施工廢水處理裝置，其特征在于，所述滑動桿下端面上設置有十字凸起，所述對接桿上端面上設置有十字凹槽，所述十字凸起和所述十字凹槽配合；或所述滑動桿下端面上設置有十字凹槽，所述對接桿上端面上設置有十字凸起，所述十字凸起和所述十字凹槽配合。
發明內容
基于此，有必要針對目前的廢水處理設備所存在的不能將過濾的雜質排出外殼，進而影響廢水處理設備的后續正常使用的問題，提供一種建筑施工廢水處理裝置。
上述目的通過下述技術方案實現：
一種建筑施工廢水處理裝置，其包括外殼、壓濾板和端蓋；所述外殼具有相互連通的第一端部和第二端部，所述第一端部位于所述第二端部上方；所述壓濾板的外緣上下滑動密封安裝在所述第一端部內壁上，所述壓濾板相對于所述第一端部向下移動能夠壓濾所述第一端部中的污水；所述第二端部下方設置有排料口；所述端蓋與所述排料口螺紋配合，所述端蓋轉動過程中能夠沿所述排料口軸向方向移動，所述端蓋內部中空，所述端蓋內部與所述第二端部連通，所述第二端部與所述第一端部連通；所述端蓋底部立面上設置有排料通孔；所述端蓋相對于所述排料口具有第一配合位置和第二配合位置，所述端蓋在所述第一配合位置時，所述排料口的內壁封堵所述排料通孔，所述端蓋在所述第二配合位置時，所述端蓋內部空間與外部空間通過所述排料通孔連通；所述壓濾板向下移動使所述第一端部中的雜質壓濾到所述第二端部和所述端蓋中，所述端蓋切換到所述第二配合位置，雜質從所述排料通孔中排出所述外殼。
進一步地，建筑施工廢水處理裝置還包括螺紋桿，所述螺紋桿豎直設置在所述外殼內且與所述第二端部同軸；所述螺紋桿穿設于所述壓濾板；所述螺紋桿能夠與所述端蓋止轉配合，所述螺紋桿轉動帶動所述端蓋轉動，所述端蓋通過轉動從所述第一配合位置切換到所述第二配合位置，或從所述第二配合位置切換到所述第一配合位置。
進一步地，所述螺紋桿下端豎直開設有滑動孔，所述滑動孔中滑動安裝有滑動桿，所述滑動孔中豎直安裝有能夠伸縮回彈的第一彈性件，所述第一彈性件對所述滑動桿施加作用力使所述滑動桿伸出所述滑動孔，所述螺紋桿通過所述滑動桿與所述端蓋止轉配合；所述滑動桿與所述滑動孔內壁止轉配合。
進一步地，所述端蓋內部豎直固接有對接桿，所述對接桿與所述滑動桿同軸設置；所述滑動桿與所述對接桿止轉配合。
進一步地，所述外殼還包括第三端部，所述第三端部為上大下小的圓臺形殼體結構且固接在所述第一端部和所述第二端部之間；建筑施工廢水處理裝置還包括錐形套筒，所述錐形套筒為上大下小的圓臺形殼體，所述錐形套筒上下兩端為開口，所述錐形套筒固接在所述螺紋桿的下端，同時所述錐形套筒位于所述壓濾板下方；所述螺紋桿向下移動能夠帶動錐形套筒向下移動，所述錐形套筒向下移動的過程中能夠先后配合所述第一端部和所述第三端部；所述錐形套筒與所述第一端部止轉配合，所述錐形套筒與所述第三端部轉動配合且所述錐形套筒的外壁能夠抵接所述第三端部的內壁；所述第三端部上開設有進液通道，所述第三端部能夠通過所述進液通道與外界連通；所述錐形套筒抵接所述第三端部時封堵所述進液通道。
進一步地，建筑施工廢水處理裝置還包括長齒輪、第一齒條、第二齒條和第一齒輪；所述螺紋桿穿設于所述壓濾板，所述壓濾板能夠相對于所述螺紋桿上下滑動；所述第一齒條豎直固接在所述壓濾板上表面，所述第一齒輪通過軸體轉動安裝在所述外殼內；所述第一齒輪與所述第一齒條嚙合；所述長齒輪與所述螺紋桿螺紋配合，且所述長齒輪位于所述壓濾板的上方位置；所述第二齒條為水平桿體和豎直齒條組成的L形結構，所述水平桿體轉動安裝在所述長齒輪上，所述豎直齒條與所述第一齒輪嚙合，所述長齒輪轉動過程中所述豎直齒條始終與所述第一齒輪嚙合；所述壓濾板與所述第一端部之間的摩擦力大于所述錐形套筒與所述第一端部之間的摩擦力。
進一步地，建筑施工廢水處理裝置還包括電機和第二齒輪；所述電機固接在所述外殼的上端，所述第二齒輪固接在所述電機的輸出端上，所述第二齒輪嚙合所述長齒輪；所述長齒輪豎直方向的厚度大于所述第二齒條的所述豎直齒條的長度。
進一步地，所述排料口的內壁自下而上依次劃分為第一配合部、第二配合部和第三配合部；所述端蓋具有螺紋部和環體部；所述第一配合部具有螺紋，所述端蓋與所述第一配合部螺紋配合；所述環體部的側壁上固接有伸縮殼體，伸縮殼體內水平滑動安裝有伸縮頭，同時伸縮殼體內設置有能夠伸縮回彈的第二彈性件，所述第二彈性件能夠?qū)λ錾炜s頭施加作用力，使所述伸縮頭伸出所述伸縮殼體，所述伸縮頭伸出所述伸縮殼體能夠抵接所述第二配合部或所述第三配合部的內壁；所述第二配合部為直徑上小下大的圓臺形空腔結構，所述第三配合部為直徑下小上大的圓臺形空腔結構；所述第一配合部、所述第二配合部和所述第三配合部同軸開設；所述第二配合部的側面與豎直方向的夾角小于所述第三配合部的側面與豎直方向的夾角。
進一步地，所述螺紋部的上端面開設有導料槽，所述導料槽連通外界和所述螺紋部的內部。
進一步地，所述滑動桿下端面上設置有十字凸起，所述對接桿上端面上設置有十字凹槽，所述十字凸起和所述十字凹槽配合。
或
所述滑動桿下端面上設置有十字凹槽，所述對接桿上端面上設置有十字凸起，所述十字凸起和所述十字凹槽配合。
本發明的有益效果是：
1.外殼中的雜質能夠從端蓋的排料通孔排出，避免了現有技術中雜質無法排出外殼，進而影響廢水處理設備的后續正常使用的問題。
2.端蓋在第二配合位置時，污水中的雜物會掉落到端蓋的上端面上，端蓋從第二配合位置切換到第一配合位置的過程中，端蓋向上移動，雜物會擠在第一配合部的螺紋和端蓋之間，進入影響第一配合部和端蓋之間的螺紋配合效果，通過設置的導料槽，能夠使第一配合部的螺紋和端蓋之間的雜物在受到擠壓后從導料槽進入螺紋部內部，進而防止雜物影響第一配合部和端蓋之間的螺紋配合效果。
3.通過螺紋桿和長齒輪能夠帶動壓濾板、錐形套筒和端蓋移動，進而實現封堵進液通道、旋緊和旋松端蓋以排出雜質和復位動作等。
（發明人：陳尾鳳;李彬彬;楊向超）
