公布日：2024.03.26

申請日：2024.01.02

分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F1/42(2023.01)N;C02F1/32(2023.01)N;C02F1/72(2023.01)N;C02F101/20(2006.01)N;G01N33/

18(2006.01)N

摘要

本發明提供環境工程用綜合性污水凈化處理設備，涉及污水處理領域。該環境工程用綜合性污水凈化處理設備，包括主體，所述主體的內部分別設置有初級過濾單元、降解單元、深度凈化單元和排放單元，位于所述初級過濾單元、降解單元、深度凈化單元和排放單元上端主體的上端面中心處分別設置有觀察窗，位于所述初級過濾單元、降解單元和深度凈化單元前側主體的前側壁中心靠下端處分別設置有第三排污閥門、第二排污閥門和第一排污閥門。通過設置深度凈化單元，通過在內部設置第一過濾層、第一凈化層、第二過濾層和第二凈化層，活性炭、氧化鐵、陶瓷和離子交換樹脂之間的相互配合，處理效果更好，效率更高。

權利要求書

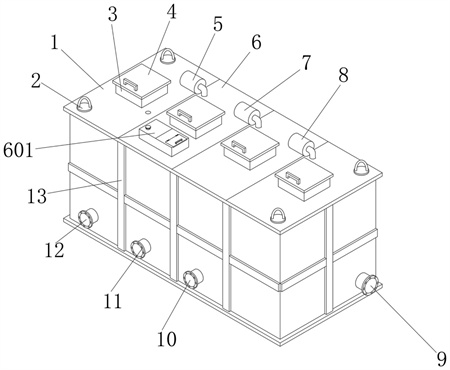

1.環境工程用綜合性污水凈化處理設備，包括主體（1），其特征在于：所述主體（1）的內部分別設置有初級過濾單元（14）、降解單元（6）、深度凈化單元（15）和排放單元（16），位于所述初級過濾單元（14）、降解單元（6）、深度凈化單元（15）和排放單元（16）上端主體（1）的上端面中心處分別設置有觀察窗（3），四個所述觀察窗（3）的上端分別鉸接連接有窗門（4），位于所述初級過濾單元（14）、降解單元（6）和深度凈化單元（15）前側主體（1）的前側壁中心靠下端處分別設置有第三排污閥門（12）、第二排污閥門（11）和第一排污閥門（10），所述第三排污閥門（12）、第二排污閥門（11）和第一排污閥門（10）的后端分別貫穿主體（1）的前側壁并分別通至初級過濾單元（14）、降解單元（6）和深度凈化單元（15）的內部，所述第三排污閥門（12）的上端固定連接有輔助管（1201）；所述初級過濾單元（14）的內部設置有轉動盤（1401），所述轉動盤（1401）的兩側壁中心處分別固定連接有轉軸（1414），靠一側所述轉軸（1414）的端部轉動連接在初級過濾單元（14）中主體（1）的一內側壁上，靠另一側所述轉軸（1414）的另一端連接有第二驅動電機（1417），所述第二驅動電機（1417）的另一端固定連接在初級過濾單元（14）中主體（1）的另一內側壁上，所述轉動盤（1401）的側壁上固定連接有多個豎桿（1416），多個所述豎桿（1416）的兩側壁中心處分別轉動連接有連接桿（1413），位于多個所述豎桿（1416）另一端分別設置有打撈網（1412），多個所述打撈網（1412）的另一端面中心靠兩側邊緣處分別固定連接有墊塊（1411），多個所述連接桿（1413）的側壁上分別套設有扭簧（1415），多個所述連接桿（1413）的另一端分別轉動連接在多個墊塊（1411）的一側壁上，多個所述扭簧（1415）的兩端分別固定連接在多個豎桿（1416）的側壁和多個墊塊（1411）的一側壁上，所述轉動盤（1401）下端初級過濾單元（14）中主體（1）的下內壁上設置有推板（1402），所述推板（1402）的前側壁中心處設置有放置槽（1403），所述放置槽（1403）的內部設置有第一電動伸縮桿（1404），所述第一電動伸縮桿（1404）的一端固定連接在放置槽（1403）的一內側壁上，位于所述放置槽（1403）的內部滑動設置有清料板（1407），所述第一電動伸縮桿（1404）的輸出端固定連接在清料板（1407）的一側壁上，所述推板（1402）的前側壁中心靠下端邊緣處固定連接有輔助刮板（1405），位于所述推板（1402）的后側壁上對稱固定連接有第三電動伸縮桿（1408），兩個所述第三電動伸縮桿（1408）的另一端分別活動連接在初級過濾單元（14）中主體（1）的后內側壁上，所述推板（1402）的下端面上下嵌式設置有兩個第二電動伸縮桿（1406），所述初級過濾單元（14）中主體（1）的下內壁中心靠前側處設置有阻擋板（1409），所述阻擋板（1409）的后側壁中心靠上端處設置有接料板（1410）；所述降解單元（6）的內部設置有放置板（603），位于所述降解單元（6）上端主體（1）的上端面上設置有自動投放裝置（601），所述自動投放裝置（601）的下端貫穿主體（1）的上端面并通至內部，所述放置板（603）的側壁固定連接在降解單元（6）中主體（1）的兩內側壁上，位于所述放置板（603）下端降解單元（6）中主體（1）的下內壁上固定連接有第一驅動電機（602），所述第一驅動電機（602）的上端貫穿放置板（603）的下端面并通至上端，且端部固定連接有旋轉盤（606），所述旋轉盤（606）的上端面上設置有多個撥動塊（608），每兩個相鄰所述撥動塊（608）之間旋轉盤（606）的上端面上分別設置有曝氣噴嘴（607），位于所述旋轉盤（606）上端降解單元（6）的內部設置有連接板（610），所述連接板（610）的上端鉸接連接有濾板（609），所述連接板（610）的上端面中心處固定連接有下鉸接座（612），所述濾板（609）的下端面中心靠后側邊緣處固定連接有上鉸接座（613），所述上鉸接座（613）和下鉸接座（612）之間通過第一液壓伸縮桿（611）活動連接，所述濾板（609）的上端面中心靠后側邊緣處對稱固定連接有擋塊（614），兩個所述擋塊（614）的前側壁中心處分別固定連接有第二液壓伸縮桿（615），兩個所述第二液壓伸縮桿（615）的輸出端固定連接有刷頭（616），所述連接板（610）的兩側壁中心處分別固定連接有第一液壓伸縮桿（611），兩個所述第一液壓伸縮桿（611）的兩側壁分別固定連接在降解單元（6）中主體（1）的兩內側壁上，位于所述降解單元（6）中主體（1）的下內壁中心靠前側處設置有擋污板（604），所述擋污板（604）的后側壁中心靠上端處設置有投料缺口（605）；所述深度凈化單元（15）的內部設置有第一過濾層（1501），位于所述第一過濾層（1501）的上端設置有第一凈化層（1502），所述第一凈化層（1502）的上端設置有第二過濾層（1503），所述第二過濾層（1503）的上端設置有第二凈化層（1504），所述第一過濾層（1501）的材質為活性炭，所述第一凈化層（1502）的材質為氧化鐵，所述第二過濾層（1503）的材質為陶瓷，所述第二凈化層（1504）的材質為離子交換樹脂；所述初級過濾單元（14）與降解單元（6）之間主體（1）的上端面上設置有第一水泵（5），所述降解單元（6）與深度凈化單元（15）之間主體（1）的上端面上設置有第二水泵（7），所述深度凈化單元（15）與排放單元（16）之間主體（1）的上端面上設置有第三水泵（8），所述第一水泵（5）、第二水泵（7）和第三水泵（8）的輸出端和輸入端分別固定連接有第一連接水管（17）和第二連接水管（18），所述第二水泵（7）輸出端的第二連接水管（18）長于第一水泵（5）和第三水泵（8）輸出端上的第二連接水管（18），三個所述第一連接水管（17）和三個第二連接水管（18）的下端分別貫穿主體（1）的上端面并分別通至內部，所述第二水泵（7）輸出端的第二連接水管（18）的下端依次貫穿第一過濾層（1501）、第一凈化層（1502）、第二過濾層（1503）和第二凈化層（1504）并通至下端。

2.根據權利要求1所述的環境工程用綜合性污水凈化處理設備，其特征在于：所述排放單元（16）中主體（1）的后側壁中心靠上端處固定連接有紫外線照射燈（1601），靠近所述紫外線照射燈（1601）一側主體（1）的一內側壁上設置有水質檢測裝置（1602）。

3.根據權利要求1所述的環境工程用綜合性污水凈化處理設備，其特征在于：所述主體（1）的兩側壁上分別貫穿連接有連接閥門（9）。

4.根據權利要求1所述的環境工程用綜合性污水凈化處理設備，其特征在于：所述主體（1）的上端面中心靠四個對角處分別固定連接有吊扣（2），所述主體（1）的側壁上設置有加強筋（13）。

發明內容

(一)解決的技術問題

針對現有技術的不足，本發明提供了環境工程用綜合性污水凈化處理設備，解決了現有設備工藝復雜，處理效果不佳、成本較高和降解效率較低的問題。

(二)技術方案

為實現以上目的，本發明通過以下技術方案予以實現：環境工程用綜合性污水凈化處理設備，包括主體，所述主體的內部分別設置有初級過濾單元、降解單元、深度凈化單元和排放單元，位于所述初級過濾單元、降解單元、深度凈化單元和排放單元上端主體的上端面中心處分別設置有觀察窗，四個所述觀察窗的上端分別鉸接連接有窗門，位于所述初級過濾單元、降解單元和深度凈化單元前側主體的前側壁中心靠下端處分別設置有第三排污閥門、第二排污閥門和第一排污閥門，所述第三排污閥門、第二排污閥門和第一排污閥門的后端分別貫穿主體的前側壁并分別通至初級過濾單元、降解單元和深度凈化單元的內部，所述第三排污閥門的上端固定連接有輔助管。

優選的，所述初級過濾單元的內部設置有轉動盤，所述轉動盤的兩側壁中心處分別固定連接有轉軸，靠一側所述轉軸的端部轉動連接在初級過濾單元中主體的一內側壁上，靠另一側所述轉軸的另一端連接有第二驅動電機，所述第二驅動電機的另一端固定連接在初級過濾單元中主體的另一內側壁上，所述轉動盤的側壁上固定連接有多個豎桿，多個所述豎桿的兩側壁中心處分別轉動連接有連接桿，位于多個所述豎桿另一端分別設置有打撈網，多個所述打撈網的另一端面中心靠兩側邊緣處分別固定連接有墊塊，多個所述連接桿的側壁上分別套設有扭簧，多個所述連接桿的另一端分別轉動連接在多個墊塊的一側壁上，多個所述扭簧的兩端分別固定連接在多個豎桿的側壁和多個墊塊的一側壁上，所述轉動盤下端初級過濾單元中主體的下內壁上設置有推板，所述推板的前側壁中心處設置有放置槽，所述放置槽的內部設置有第一電動伸縮桿，所述第一電動伸縮桿的一端固定連接在放置槽的一內側壁上，位于所述放置槽的內部滑動設置有清料板，所述第一電動伸縮桿的輸出端固定連接在清料板的一側壁上，所述推板的前側壁中心靠下端邊緣處固定連接有輔助刮板，位于所述推板的后側壁上對稱固定連接有第三電動伸縮桿，兩個所述第三電動伸縮桿的另一端分別活動連接在初級過濾單元中主體的后內側壁上，所述推板的下端面上下嵌式設置有兩個第二電動伸縮桿，所述初級過濾單元中主體的下內壁中心靠前側處設置有阻擋板，所述阻擋板的后側壁中心靠上端處設置有接料板。

優選的，所述降解單元的內部設置有放置板，位于所述降解單元上端主體的上端面上設置有自動投放裝置，所述自動投放裝置的下端貫穿主體的上端面并通至內部，所述放置板的側壁固定連接在降解單元中主體的兩內側壁上，位于所述放置板下端降解單元中主體的下內壁上固定連接有第一驅動電機，所述第一驅動電機的上端貫穿放置板的下端面并通至上端，且端部固定連接有旋轉盤，所述旋轉盤的上端面上設置有多個撥動塊，每兩個相鄰所述撥動塊之間旋轉盤的上端面上分別設置有曝氣噴嘴，位于所述旋轉盤上端降解單元的內部設置有連接板，所述連接板的上端鉸接連接有濾板，所述連接板的上端面中心處固定連接有下鉸接座，所述濾板的下端面中心靠后側邊緣處固定連接有上鉸接座，所述上鉸接座和下鉸接座之間通過第一液壓伸縮桿活動連接，所述濾板的上端面中心靠后側邊緣處對稱固定連接有擋塊，兩個所述擋塊的前側壁中心處分別固定連接有第二液壓伸縮桿，兩個所述第二液壓伸縮桿的輸出端固定連接有刷頭，所述連接板的兩側壁中心處分別固定連接有第一液壓伸縮桿，兩個所述第一液壓伸縮桿的兩側壁分別固定連接在降解單元中主體的兩內側壁上，位于所述降解單元中主體的下內壁中心靠前側處設置有擋污板，所述擋污板的后側壁中心靠上端處設置有投料缺口。

優選的，所述深度凈化單元的內部設置有第一過濾層，位于所述第一過濾層的上端設置有第一凈化層，所述第一凈化層的上端設置有第二過濾層，所述第二過濾層的上端設置有第二凈化層，所述第一過濾層的材質為活性炭，所述第一凈化層的材質為氧化鐵，所述第二過濾層的材質為陶瓷，所述第二凈化層的材質為離子交換樹脂。

優選的，所述排放單元中主體的后側壁中心靠上端處固定連接有紫外線照射燈，靠近所述紫外線照射燈一側主體的一內側壁上設置有水質檢測裝置。

優選的，所述初級過濾單元與降解單元之間主體的上端面上設置有第一水泵，所述降解單元與深度凈化單元之間主體的上端面上設置有第二水泵，所述深度凈化單元與排放單元之間主體的上端面上設置有第三水泵，所述第一水泵、第二水泵和第三水泵的輸出端和輸入端分別固定連接有第一連接水管和第二連接水管，所述第二水泵輸出端的第二連接水管長于第一水泵和第三水泵輸出端上的第二連接水管，三個所述第一連接水管和三個第二連接水管的下端分別貫穿主體的上端面并分別通至內部，所述第二水泵輸出端的第二連接水管的下端依次貫穿第一過濾層、第一凈化層、第二過濾層和第二凈化層并通至下端。

優選的，所述主體的兩側壁上分別貫穿連接有連接閥門。

優選的，所述主體的上端面中心靠四個對角處分別固定連接有吊扣，所述主體的側壁上設置有加強筋。

(三)有益效果

本發明提供了環境工程用綜合性污水凈化處理設備。具備以下有益效果：

1、本發明中，通過設置初級過濾單元，使用時通過將污水傳送到初級過濾單元的內部，通過第二驅動電機帶動轉動盤和轉動盤側壁上的多個打撈網進行轉動，通過將污水中較大的顆粒物和漂浮物對其進行打撈，通過不停在內部進行攪動，顆粒物很難下沉在下端，從而方便對其進行打撈和初步過濾處理，打撈網上的雜質在與阻擋板側壁上的接料板進行接觸時，打撈網在下端扭簧的特性下折彎，從而將上端附著的雜質進行傾倒處理，循環如此，反復打撈，能最大程度減少內部的雜質和顆粒物，靜止一段時間后沉到下端的雜質通過第三電動伸縮桿和推板配合將內部的雜質向阻擋板的方向推動，隨后通過第一電動伸縮桿和清料板配合，從而實現將雜質聚堆處理，便于對其進行統一的排放處理，最后通過第一水泵將處理好的污水傳送到下一步驟。

2、本發明中，通過設置降解單元，使用時通過自動投放裝置向降解單元的內部投放氧化劑，隨后通過第一驅動電機帶動旋轉盤和多個曝氣噴嘴與多個撥動塊進行轉動和曝氣處理，加快內部污水進行降解和處理，產生的絮凝物和灰塵，通過兩個第一液壓伸縮桿和連接板與濾板的配合下將內部反應和降解后的物質進行打撈處理，隨后通過兩個第二液壓伸縮桿和刷頭的配合下，將濾板上端附著的雜質進行刮除處理，清理后的垃圾統一收集在擋污板的另一側，隨后通過第二排污閥門進行排放處理。

3、本發明中，通過設置深度凈化單元，通過在內部設置第一過濾層、第一凈化層、第二過濾層和第二凈化層，活性炭、氧化鐵、陶瓷和離子交換樹脂之間的相互配合，在通過第二水泵輸出端的第二連接水管依次貫穿第二凈化層、第二過濾層、第一凈化層和第一過濾層，水質下落到最下端，在經過過濾后雜質統一收集在主體的下內壁上，最后統一通過第一排污閥門進行排放，多層過濾效率更高，過濾效果更好。

4、本發明中，通過設置排放單元，再經過多次過濾和處理完成后的水質傳送到排放單元的內部，再通過內部的紫外線照射燈對水質進行照射消毒處理，并配合水質檢測裝置及時對水質進行檢測處理，提供更好更安全地的監控。

（發明人：沈紅;谷玉環;于超）
