公布日：2023.08.22
申請日：2023.07.07
分類號：C02F11/13(2019.01)I;F27D17/00(2006.01)I
摘要
本發明涉及污泥干化處理技術領域，具體的是一種利用鍋爐煙氣余熱的污泥干化裝置，包括裝置腔體、設置在裝置腔體內的旋轉打散組件和干化組件，旋轉打散組件包括若干上下布置的旋轉筒、拍打桿、打散細桿等，其連通的中空結構通入熱的鍋爐煙氣，通過熱能的傳導作用，能夠?qū)ξ勰噙M(jìn)行初步的加熱，使其易被打散成細小的顆粒，使污泥在干化裝置中均勻受熱；干化組件包括斜傳送帶、梳理拍打構件等，能夠?qū)ξ勰噙M(jìn)行梳理、聚攏、翻動、拍打，污泥能夠在斜傳送帶上翻動、均勻分布，使干化效果更好，防止污泥粘附在傳送帶上，影響干化效果。本發明的旋轉打散組件能夠?qū)駡F(tuán)狀的污泥加熱打散，使其在進入干化組件時能夠分布更加均勻。
權利要求書
1.一種利用鍋爐煙氣余熱的污泥干化裝置，包括裝置腔體(1)、設置在裝置腔體(1)內的旋轉打散組件(2)和干化組件(3)，其特征在于，所述裝置腔體(1)包括設置在上端的豎直筒(11)、連接在豎直筒(11)底部且右端向下傾斜的傾斜筒(12)、連接在傾斜筒(12)右端的水平筒(13)，旋轉打散組件(2)設置在豎直筒(11)內部，干化組件(3)設置在傾斜筒(12)內部；所述旋轉打散組件(2)包括若干上下布置的旋轉筒(21)，旋轉筒(21)貫穿豎直筒(11)前后側壁，旋轉筒(21)外表面沿旋轉筒(21)徑向均勻轉動設置有若干拍打桿(22)，拍打桿(22)、旋轉筒(21)均為連通的中空結構，上下兩個相鄰的所述旋轉筒(21)左右交錯布置，位置從上到下的旋轉筒(21)外表面上的拍打桿(22)數量逐漸變多，且上下兩個相鄰的旋轉筒(21)上拍打桿(22)的位置相交錯；拍打桿(22)外表面沿拍打桿(22)徑向均勻布置有若干打散細桿(23)，豎直筒(11)的下部設置有振動彈簧(24)，振動彈簧(24)上端安裝有鐵絲網(25)，旋轉筒(21)一端連接有鍋爐煙氣進氣管，其另一端連接有排氣管；所述干化組件(3)包括若干與傾斜筒(12)傾斜角度相同的斜傳送帶(31)，斜傳送帶(31)的傳動軸貫穿傾斜筒(12)的前后兩側壁，傾斜筒(12)的前后兩側壁上沿傳送帶運動方向設置有若干煙氣管(32)，且煙氣管(32)布置在每個斜傳送帶(31)的上方，斜傳送帶(31)的上方設置有梳理拍打構件(33)，斜傳送帶(31)的一側設置有鏈條(34)，鏈條(34)通過斜傳送帶(31)上設置的鏈輪進行傳動，鏈條(34)外表面均勻設置有凸塊(35)；所述梳理拍打構件(33)包括固定設置在傾斜筒(12)的前后兩側壁上的若干安裝桿(331)，每個斜傳送帶(31)的上方均分布有多個安裝桿(331)，安裝桿(331)通過鉸接的方式連接有梳理拍打板(332)，梳理拍打板(332)的靠近凸塊(35)一側設置有與其相配合擺動板(333)，使得凸塊(35)帶動梳理拍打板(332)進行擺動；所述梳理拍打板(332)為梳齒狀，且梳理拍打板(332)的下端為向斜傳送帶(31)傳送方向傾斜的彎折結構，且梳理拍打板(332)的彎折結構抵在斜傳送帶(31)的上表面；每個所述斜傳送帶(31)的下側設置有多個安裝板(334)，安裝板(334)安裝在傾斜筒(12)的前后側壁，每個梳理拍打板(332)的右側均設置有伸縮桿(335)，最上側的伸縮桿(335)安裝在傾斜筒(12)的上側壁，剩余的伸縮桿(335)均安裝在與其上側對應位置的安裝板(334)底部，伸縮桿(335)為彈性伸縮桿，且伸縮桿(335)的伸縮端安裝有抵緊輪(336)，抵緊輪(336)抵緊在梳理拍打板(332)上側面。
2.根據權利要求1所述的一種利用鍋爐煙氣余熱的污泥干化裝置，其特征在于，每個所述安裝板(334)的上側面設置有用于刮除粘附在斜傳送帶(31)下側面的污泥的楔形刮板(337)。
3.根據權利要求1所述的一種利用鍋爐煙氣余熱的污泥干化裝置，其特征在于，所述鐵絲網(25)的側壁與豎直筒(11)滑動配合，鐵絲網(25)的中部為水平結構，且其左右兩端均向上傾斜布置，鐵絲網(25)的水平結構的位置與最底部的旋轉筒(21)的位置相對應。
4.根據權利要求1所述的一種利用鍋爐煙氣余熱的污泥干化裝置，其特征在于，所述水平筒(13)內部設置有水平傳動帶(131)，水平筒(13)的下側面且遠離傾斜筒(12)設置有出料口(132)，水平筒(13)的上側面設置有排煙管(133)。
發明內容

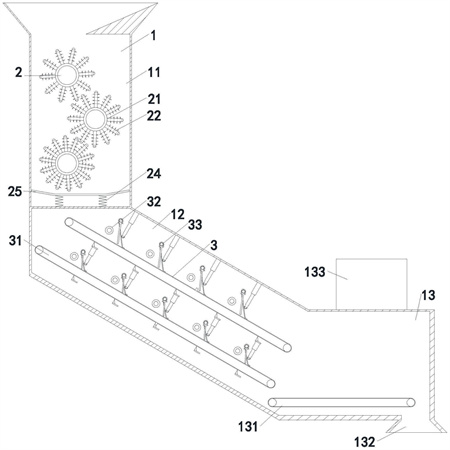

為了解決上述技術問題，本發明采用的技術方案是：一種利用鍋爐煙氣余熱的污泥干化裝置，包括裝置腔體、設置在裝置腔體內的旋轉打散組件和干化組件，裝置腔體包括設置在上端的豎直筒、連接在豎直筒底部且右端向下傾斜的傾斜筒、連接在傾斜筒右端的水平筒，旋轉打散組件設置在豎直筒內部，干化組件設置在傾斜筒內部。
所述旋轉打散組件包括若干上下布置的旋轉筒，旋轉筒貫穿豎直筒前后側壁，旋轉筒外表面沿旋轉筒徑向均勻轉動設置有若干拍打桿，拍打桿、旋轉筒均為連通的中空結構，拍打桿外表面沿拍打桿徑向均勻布置有若干打散細桿，豎直筒的下部設置有振動彈簧，振動彈簧上端安裝有鐵絲網，旋轉筒一端連接有鍋爐煙氣進氣管，其另一端連接有排氣管。
所述干化組件包括若干與傾斜筒傾斜角度相同的斜傳送帶，斜傳送帶的傳動軸貫穿傾斜筒的前后兩側壁，傾斜筒的前后兩側壁上沿傳送帶運動方向設置有若干煙氣管，且煙氣管布置在每個斜傳送帶的上方，斜傳送帶的上方設置有梳理拍打構件，斜傳送帶的一側設置有鏈條，鏈條通過斜傳送帶上設置的鏈輪進行傳動，鏈條外表面均勻設置有凸塊。
所述梳理拍打構件包括固定設置在傾斜筒的前后兩側壁上的若干安裝桿，每個斜傳送帶的上方均分布有多個安裝桿，安裝桿通過鉸接的方式連接有梳理拍打板，梳理拍打板的靠近凸塊一側設置有與其相配合擺動板，使得凸塊帶動梳理拍打板進行擺動。
作為本發明的一種優選技術方案，所述梳理拍打板為梳齒狀，且梳理拍打板的下端為向斜傳送帶傳送方向傾斜的彎折結構，且梳理拍打板的彎折結構抵在斜傳送帶的上表面。
作為本發明的一種優選技術方案，每個所述斜傳送帶的下側設置有多個安裝板，安裝板安裝在傾斜筒的前后側壁，每個梳理拍打板的右側均設置有伸縮桿，最上側的伸縮桿安裝在傾斜筒的上側壁，剩余的伸縮桿均安裝在與其上側對應位置的安裝板底部，伸縮桿為彈性伸縮桿，且伸縮桿的伸縮端安裝有抵緊輪，抵緊輪抵緊在梳理拍打板上側面。
作為本發明的一種優選技術方案，每個所述安裝板的上側面設置有用于刮除粘附在斜傳送帶下側面的污泥的楔形刮板。
作為本發明的一種優選技術方案，上下兩個相鄰的所述旋轉筒左右交錯布置，位置從上到下的旋轉筒外表面上的拍打桿數量逐漸變多，且上下兩個相鄰的旋轉筒上拍打桿的位置相交錯。
作為本發明的一種優選技術方案，所述鐵絲網的側壁與豎直筒滑動配合，鐵絲網的中部為水平結構，且其左右兩端均向上傾斜布置，鐵絲網的水平結構的位置與最底部的旋轉筒的位置相對應。
作為本發明的一種優選技術方案，所述水平筒內部設置有水平傳動帶，水平筒的下側面且遠離傾斜筒設置有出料口，水平筒的上側面設置有排煙管。
本發明的有益效果在于：一、本發明的旋轉筒和拍打桿均為連通的中空結構，其中通入熱的鍋爐煙氣，通過熱能的傳導作用，能夠?qū)ξ勰噙M(jìn)行初步的加熱，使其降低一定的含水率、更易被打散成細小的顆粒，而旋轉筒外表面上的拍打桿數量自上而下逐漸變多，進而旋轉筒、拍打桿、打散細桿能夠使污泥拍打成較細小的顆粒，使其在進入干化傳送帶時能夠均勻地分布在傳送帶上，從而保證污泥在干化裝置中均勻受熱，干化均勻。
二、本發明的鐵絲網能夠?qū)⑿D(zhuǎn)筒、拍打桿、打散細桿處理過的細小顆粒的污泥進行振動篩選，防止有較大的濕團狀污泥沒有被拍打成細小顆粒而進入干化裝置，造成干化不均勻，干化效果不理想的情況。
三、本發明的梳理拍打構件能夠?qū)ξ勰噙M(jìn)行梳理、聚攏、翻動，伸縮桿使梳理拍打構件抵緊在斜傳送帶上，梳理拍打構件的擺動板能夠被凸塊撥動從而使梳理拍打板能夠?qū)鲃訋нM(jìn)行拍打，使污泥能夠重新更加均勻的分布在傳送帶上，使干化效果更好，防止污泥粘附在傳送帶上，影響干化效果。
四、本發明的旋轉筒和拍打桿具有自清潔功能，旋轉筒和拍打桿為轉動配合，在將對污泥加熱、打散過程中，由于拍打桿和污泥的相互作用，使拍打桿轉動，將粘附在拍打桿和打散細桿上的污泥通過離心作用甩離其表面，防止污泥粘附在旋轉筒、拍打桿、打散細桿上，影響初步加熱和打散效果。
（發明人：何焱;孫國棟;唐勇;蓋元波）
