公布日：2024.03.15
申請日：2023.12.26
分類號：G01N1/14(2006.01)I
摘要
本發明涉及污水取樣領域，公開了一種污水多水層取樣分類收集綜合裝置，包括：污水取樣主架，所述污水取樣主架頂部固定設置有污水取樣支架；取樣分類調節組件，所述取樣分類調節組件設置在污水取樣主架和污水取樣支架上，所述取樣分類調節組件包括圓筒一、污水取樣收集筒、連桿、操控螺桿一、定位頭一、圓筒二、操控螺桿二和定位頭二，所述圓筒一固定安裝于污水取樣主架的底部，所述污水取樣收集筒滑動安裝于圓筒一內，所述連桿滑動安裝于圓筒二內。本發明具有以下優點和效果：可以能夠根據實際需要對不同深度水層之間的取樣距離進行調節，方便對不同深度水層的污水進行取樣收集分類處理。
權利要求書

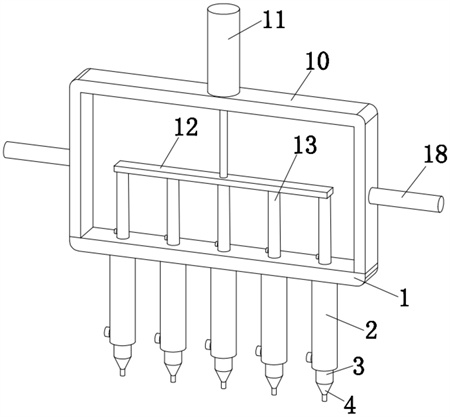

1.一種污水多水層取樣分類收集綜合裝置，其特征在于，包括：污水取樣主架(1)，所述污水取樣主架(1)頂部固定設置有污水取樣支架(10)；取樣分類調節組件，所述取樣分類調節組件設置在污水取樣主架(1)和污水取樣支架(10)上，所述取樣分類調節組件包括圓筒一(2)、污水取樣收集筒(3)、連桿(6)、操控螺桿一(7)、定位頭一(8)、圓筒二(13)、操控螺桿二(14)和定位頭二(15)，所述圓筒一(2)固定安裝于污水取樣主架(1)的底部，所述污水取樣收集筒(3)滑動安裝于圓筒一(2)內，所述連桿(6)滑動安裝于圓筒二(13)內，所述操控螺桿一(7)和操控螺桿二(14)分別螺紋安裝在圓筒一(2)和圓筒二(13)上，所述操控螺桿一(7)端部與定位頭一(8)固定連接，所述操控螺桿二(14)端部與定位頭二(15)固定連接，所述污水取樣收集筒(3)上開設有多個定位槽一(9)，所述連桿(6)上開設有多個定位槽二(16)，所述定位頭一(8)和定位頭二(15)分別與定位槽一(9)和定位槽二(16)相卡裝。
2.根據權利要求1所述的一種污水多水層取樣分類收集綜合裝置，其特征在于，所述取樣分類調節組件還包括活塞頭(5)、污水取樣頭(4)、電動伸縮桿(11)和推板(12)，所述活塞頭(5)滑動密封安裝于污水取樣收集筒(3)內，所述連桿(6)底端與活塞頭(5)固定連接，所述污水取樣頭(4)頂端與污水取樣收集筒(3)固定連接，所述電動伸縮桿(11)固定安裝于污水取樣支架(10)的頂部，所述電動伸縮桿(11)的伸縮端與推板(12)固定連接，所述推板(12)底部與圓筒二(13)固定連接。
3.根據權利要求1所述的一種污水多水層取樣分類收集綜合裝置，其特征在于，所述污水取樣主架(1)頂部開設有多個通孔(17)，連桿(6)滑動安裝于通孔(17)內。
4.根據權利要求1所述的一種污水多水層取樣分類收集綜合裝置，其特征在于，所述污水取樣支架(10)上固定設置有手持桿(18)。
5.根據權利要求2所述的一種污水多水層取樣分類收集綜合裝置，其特征在于，所述推板(12)底部與連桿(6)相接觸。
6.根據權利要求1所述的一種污水多水層取樣分類收集綜合裝置，其特征在于，所述定位頭一(8)與定位頭二(15)的規格相同。
7.根據權利要求1所述的一種污水多水層取樣分類收集綜合裝置，其特征在于，所述定位槽一(9)與定位槽二(16)的規格相同。
8.根據權利要求1所述的一種污水多水層取樣分類收集綜合裝置，其特征在于，所述圓筒二(13)底端與污水取樣主架(1)相接觸。
發明內容
本發明的目的是提供一種污水多水層取樣分類收集綜合裝置，以解決上述問題。
本發明的上述技術目的是通過以下技術方案得以實現的：一種污水多水層取樣分類收集綜合裝置，包括：
污水取樣主架，所述污水取樣主架頂部固定設置有污水取樣支架；
取樣分類調節組件，所述取樣分類調節組件設置在污水取樣主架和污水取樣支架上，所述取樣分類調節組件包括圓筒一、污水取樣收集筒、連桿、操控螺桿一、定位頭一、圓筒二、操控螺桿二和定位頭二，所述圓筒一固定安裝于污水取樣主架的底部，所述污水取樣收集筒滑動安裝于圓筒一內，所述連桿滑動安裝于圓筒二內，所述操控螺桿一和操控螺桿二分別螺紋安裝在圓筒一和圓筒二上，所述操控螺桿一端部與定位頭一固定連接，所述操控螺桿二端部與定位頭二固定連接，所述污水取樣收集筒上開設有多個定位槽一，所述連桿上開設有多個定位槽二，所述定位頭一和定位頭二分別與定位槽一和定位槽二相卡裝。
本發明的進一步設置為：所述取樣分類調節組件還包括活塞頭、污水取樣頭、電動伸縮桿和推板，所述活塞頭滑動密封安裝于污水取樣收集筒內，所述連桿底端與活塞頭固定連接，所述污水取樣頭頂端與污水取樣收集筒固定連接，所述電動伸縮桿固定安裝于污水取樣支架的頂部，所述電動伸縮桿的伸縮端與推板固定連接，所述推板底部與圓筒二固定連接。
本發明的進一步設置為：所述污水取樣主架頂部開設有多個通孔，連桿滑動安裝于通孔內。
通過采用上述技術方案，方便連桿在豎向進行移動。
本發明的進一步設置為：所述污水取樣支架上固定設置有手持桿。
本發明的進一步設置為：所述推板底部與連桿相接觸。
通過采用上述技術方案，可以對推板進行限位處理。
本發明的進一步設置為：所述定位頭一與定位頭二的規格相同。
通過采用上述技術方案，對定位頭一和定位頭二的規格進行限定。
本發明的進一步設置為：所述定位槽一與定位槽二的規格相同。
本發明的進一步設置為：所述圓筒二底端與污水取樣主架相接觸。
本發明的有益效果是：
本發明通過設置的取樣分類調節組件，對污水取樣收集筒的伸出位置進行調節，調節完成后，定位頭一可以旋入到一個定位槽一內，定位頭二可以旋入到一個定位槽二內，可以能夠根據實際需要對不同深度水層之間的取樣距離進行調節；
本發明通過設置的取樣分類調節組件，啟動電動伸縮桿，推板帶動圓筒二向上進行移動，圓筒二帶動連桿向上進行移動，在連桿向上移動時，可以使得污水取樣頭將污水抽入到污水取樣收集筒內，如此對不同深度水層的污水進行取樣收集分類處理，操作起來比較便捷。
（發明人：施志成;趙全保;周園園;楊哲）
