公布日：2023.09.19
申請日：2023.07.21
分類號：B01D29/58(2006.01)I;B01D29/64(2006.01)I
摘要
本發明公開了一種高鹽廢水用除硬除氟設備及其操作方法，包括除硬除氟設備，所述除硬除氟設備的頂部連通有進水管，所述進水管的左側連通有過濾箱，所述過濾箱的內部設置有過濾板，所述過濾板的底部設置有凈化板，所述過濾箱的內部橫向固定安裝有金屬網。本發明通過將廢水接通廢水管，通過廢水管將廢水傳輸?shù)竭^濾箱的內部，之后通過金屬網進行過濾其中的雜質，之后通過過濾板和凈化板進行過濾其中的雜質，能夠?qū)U水中的雜質有效的過濾，能夠?qū)U水有效的預處理，使除硬除氟設備達到預處理的效果，替代現有利用不對廢水進行預處理的效果的方式，從而可以對廢水進行預處理，降低了清理除硬除氟設備的頻率。
權利要求書

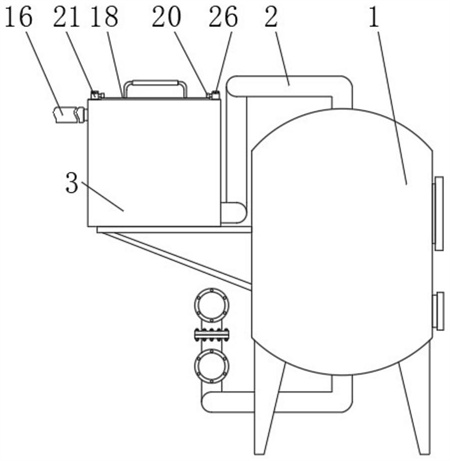

1.一種高鹽廢水用除硬除氟設備，包括除硬除氟設備(1)，其特征在于：所述除硬除氟設備(1)的頂部連通有進水管(2)，所述進水管(2)的左側連通有過濾箱(3)，所述過濾箱(3)的內部設置有過濾板(4)，所述過濾板(4)的底部設置有凈化板(5)，所述過濾箱(3)的內部橫向固定安裝有金屬網(6)，所述過濾箱(3)內壁的后側固定連接有傳動箱(7)，所述傳動箱(7)的內部固定連接有電機(8)，所述電機(8)的輸出端固定連接有圓盤(9)，所述圓盤(9)的正面固定連接有圓桿(10)，所述圓桿(10)的表面滑動連接有傳動架(11)，所述傳動架(11)的底部固定連接有支桿(12)，所述傳動箱(7)的底部開設有與支桿(12)滑動連接的支槽(13)，所述支桿(12)的底部固定連接有清理組件(14)，所述過濾箱(3)內壁的后側固定連接有噴水組件(15)，所述噴水組件(15)的左側連通有廢水管(16)，所述過濾箱(3)的頂部開設有通口(17)，所述通口(17)的內部設置有堵頭(18)。
2.根據權利要求1所述的一種高鹽廢水用除硬除氟設備，其特征在于：所述清理組件(14)的包括清理?xiàng)U(141)，所述清理?xiàng)U(141)固定連接在支桿(12)的底部，所述清理?xiàng)U(141)的底部固定連接有橡膠刷(142)。
3.根據權利要求1所述的一種高鹽廢水用除硬除氟設備，其特征在于：所述噴水組件(15)包括噴水盒(151)，所述噴水盒(151)固定連接在過濾箱(3)內壁的后側，所述噴水盒(151)的表面連通有噴水頭(152)。
4.根據權利要求1所述的一種高鹽廢水用除硬除氟設備，其特征在于：所述過濾板(4)與凈化板(5)底部的兩側均設置有支塊(19)，所述支塊(19)的外側固定連接在過濾箱(3)的內部。
5.根據權利要求1所述的一種高鹽廢水用除硬除氟設備，其特征在于：所述堵頭(18)頂部的兩側均固定連接有固定塊(20)，所述固定塊(20)位于過濾箱(3)的頂部。
6.根據權利要求1所述的一種高鹽廢水用除硬除氟設備，其特征在于：所述過濾箱(3)頂部的兩側均固定連接有固定盒(21)，所述固定盒(21)內壁的外側通過軸承座活動連接有螺桿(22)，所述螺桿(22)的表面螺紋連接有螺套(23)，所述螺套(23)與固定塊(20)配合使用。
7.根據權利要求1所述的一種高鹽廢水用除硬除氟設備，其特征在于：所述螺桿(22)的表面固定連接有蝸輪(24)，所述蝸輪(24)的正面嚙合有蝸桿(25)，所述蝸桿(25)的頂部貫穿至固定盒(21)的頂部并固定連接有操作盤(26)。
8.根據權利要求1所述的一種高鹽廢水用除硬除氟設備的操作方法，其特征在于：包括以下步驟：S1：使用者需要對廢水進行處理時，使用者將廢水接通廢水管(16)，通過廢水管(16)將廢水傳輸?shù)竭^濾箱(3)的內部，之后通過金屬網(6)進行過濾其中的雜質，之后通過過濾板(4)和凈化板(5)進行過濾其中的雜質，能夠?qū)U水中的雜質有效的過濾，能夠?qū)U水有效的預處理，使用者需要對金屬網(6)進行清理防止出現堵塞時，使用者執行S2；S2：啟動電機(8)，電機(8)的輸出端帶動圓盤(9)進行旋轉，圓盤(9)旋轉帶動圓桿(10)進行旋轉，圓桿(10)旋轉帶動圓桿(10)進行旋轉，圓桿(10)旋轉帶動傳動架(11)進行移動，傳動架(11)移動帶動支桿(12)進行移動，支桿(12)移動帶動清理組件(14)對金屬網(6)進行清理，防止出現堵塞的現象，使用者需要對金屬網(6)以及過濾板(4)和凈化板(5)進行更換檢修時，執行S3；S3：使用者旋轉圓盤(9)，圓盤(9)帶動蝸桿(25)進行旋轉，蝸桿(25)旋轉帶動蝸輪(24)進行旋轉，蝸輪(24)旋轉帶動螺桿(22)，螺桿(22)帶動螺套(23)移動脫離固定塊(20)的限位，可以將堵頭(18)打開，進行檢修。
發明內容
為解決上述背景技術中提出的問題，本發明的目的在于提供一種高鹽廢水用除硬除氟設備及其操作方法，具備了預處理廢水的優點，解決了現有的除硬除氟設備使用中直接將高鹽廢水接通至除硬除氟設備的內部進行處理，并不沒有對高鹽廢水進行預處理的結構，導致除硬除氟設備內部的雜質殘留比較多，需要頻繁進行清理，費時費力，不便于使用者使用的問題。
為實現上述目的，本發明提供如下技術方案：一種高鹽廢水用除硬除氟設備及其操作方法，包括除硬除氟設備，所述除硬除氟設備的頂部連通有進水管，所述進水管的左側連通有過濾箱，所述過濾箱的內部設置有過濾板，所述過濾板的底部設置有凈化板，所述過濾箱的內部橫向固定安裝有金屬網，所述過濾箱內壁的后側固定連接有傳動箱，所述傳動箱的內部固定連接有電機，所述電機的輸出端固定連接有圓盤，所述圓盤的正面固定連接有圓桿，所述圓桿的表面滑動連接有傳動架，所述傳動架的底部固定連接有支桿，所述傳動箱的底部開設有與支桿滑動連接的支槽，所述支桿的底部固定連接有清理組件，所述過濾箱內壁的后側固定連接有噴水組件，所述噴水組件的左側連通有廢水管，所述過濾箱的頂部開設有通口，所述通口的內部設置有堵頭。
作為本發明優選的，所述清理組件的包括清理?xiàng)U，所述清理?xiàng)U固定連接在支桿的底部，所述清理?xiàng)U的底部固定連接有橡膠刷。
作為本發明優選的，所述噴水組件包括噴水盒，所述噴水盒固定連接在過濾箱內壁的后側，所述噴水盒的表面連通有噴水頭。
作為本發明優選的，所述過濾板與凈化板底部的兩側均設置有支塊，所述支塊的外側固定連接在過濾箱的內部。
作為本發明優選的，所述堵頭頂部的兩側均固定連接有固定塊，所述固定塊位于過濾箱的頂部。
作為本發明優選的，所述過濾箱頂部的兩側均固定連接有固定盒，所述固定盒內壁的外側通過軸承座活動連接有螺桿，所述螺桿的表面螺紋連接有螺套，所述螺套與固定塊配合使用。
作為本發明優選的，所述螺桿的表面固定連接有蝸輪，所述蝸輪的正面嚙合有蝸桿，所述蝸桿的頂部貫穿至固定盒的頂部并固定連接有操作盤。
作為本發明優選的，包括以下步驟：
S1：使用者需要對廢水進行處理時，使用者將廢水接通廢水管，通過廢水管將廢水傳輸?shù)竭^濾箱的內部，之后通過金屬網進行過濾其中的雜質，之后通過過濾板和凈化板進行過濾其中的雜質，能夠?qū)U水中的雜質有效的過濾，能夠?qū)U水有效的預處理，使用者需要對金屬網進行清理防止出現堵塞時，使用者執行S2：
S2：啟動電機，電機的輸出端帶動圓盤進行旋轉，圓盤旋轉帶動圓桿進行旋轉，圓桿旋轉帶動圓桿進行旋轉，圓桿旋轉帶動傳動架進行移動，傳動架移動帶動支桿進行移動，支桿移動帶動清理組件對金屬網進行清理，防止出現堵塞的現象，使用者需要對金屬網以及過濾板和凈化板進行更換檢修時，執行S3:；
S3：使用者旋轉圓盤，圓盤帶動蝸桿進行旋轉，蝸桿旋轉帶動蝸輪進行旋轉，蝸輪旋轉帶動螺桿，螺桿帶動螺套移動脫離固定塊的限位，可以將堵頭打開，進行檢修。
與現有技術相比，本發明的有益效果如下：
1、本發明通過將廢水接通廢水管，通過廢水管將廢水傳輸?shù)竭^濾箱的內部，之后通過金屬網進行過濾其中的雜質，之后通過過濾板和凈化板進行過濾其中的雜質，能夠?qū)U水中的雜質有效的過濾，能夠?qū)U水有效的預處理，使除硬除氟設備達到預處理的效果，替代現有利用不對廢水進行預處理的效果的方式，從而可以對廢水進行預處理，降低了清理除硬除氟設備的頻率，便于使用者使用。
2、本發明通過清理組件的設置，有效的對金屬網的表面進行清理，避免出現堵塞，提高了過濾效果，便于使用者使用。
（發明人：呂曉輝;張須媚;林明杰）
