公布日：2024.03.01

申請日：2024.01.25

分類號：B01D21/00(2006.01)I;B01D21/18(2006.01)I;B01D21/24(2006.01)I;B01D21/30(2006.01)I

摘要

本發明涉及污水處理技術領域，且公開了一種污水池用污泥清理裝置，包括沉淀池、入水管和出水管，所述沉淀池的內部設置有清理板，兩個所述清理板的中線位置設置有對其進行相對向傳動的驅動機構；所述驅動機構的兩端均設置有對其水平和豎直方向進行傳動的液壓結構；兩個所述清理板的相對側均貼合滑動連接有滑板，所述清理板的中心位置處上方設置有監控機構，所述監控機構和滑板豎直方向同步位移。通過在沉淀池中設置對向滑動的清理板，利用清理板和滑板上設置的過濾網，對途徑的污水進行過濾，使得雜質留存在清理板之間，驅動機構的雙向滾珠絲桿傳動清理板對向擠壓，從而使得最終留存在清理板之間的為污泥雜質，提升污水沉淀中污泥處理的效果。

權利要求書

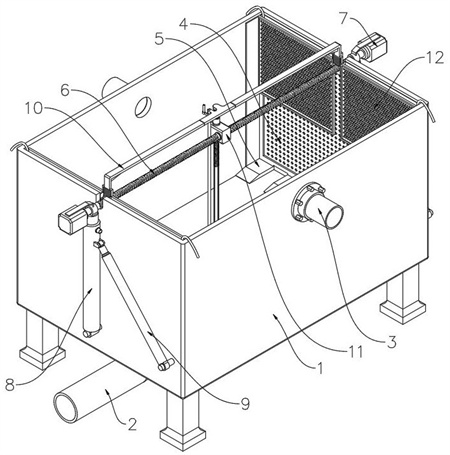

1.一種污水池用污泥清理裝置，包括呈矩形結構的沉淀池（1）、位于沉淀池（1）底部的入水管（2）以及位于沉淀池（1）頂端的出水管（3），其特征在于：所述沉淀池（1）的內部兩側均設置有和沉淀池（1）內壁貼合滑動的清理板（4），兩個所述清理板（4）的中線位置設置有對其進行相對向傳動的驅動機構；所述驅動機構的兩端均設置有對其水平和豎直方向進行傳動的液壓結構；兩個所述清理板（4）的相對側均貼合滑動連接有滑板（12），所述清理板（4）的中心位置處上方設置有監控機構，所述監控機構和滑板（12）豎直方向同步位移，所述監控機構包括調節桿（13）和傳感器（23），所述調節桿（13）和驅動機構之間設置有離合傳動機構，且調節桿（13）的底端轉動連接有對傳感器（23）進行清掃的刮片（22），所述傳感器（23）和離合傳動機構之間通訊連接；所述離合傳動機構包括殼體（11）、齒輪盤一（20）、固定管（21）和錐齒輪二（27），所述殼體（11）轉動連接于雙向滾珠絲桿（6）上，且殼體（11）位于整體傳動組件的外側，所述錐齒輪二（27）固定連接于雙向滾珠絲桿（6）的中段位置，所述殼體（11）上位于錐齒輪二（27）的一側和固定管（21）固定連接，所述錐齒輪二（27）和齒輪盤一（20）之間設置離合結構，所述離合結構包括始終和錐齒輪二（27）嚙合的錐齒輪一（26）以及錐齒輪一（26）下方沿軸向位移的齒輪盤二（25），所述齒輪盤二（25）和錐齒輪一（26）之間通過伸縮管軸向滑動連接，且齒輪盤二（25）的下方設置有對其豎直方向位置進行傳動的電動伸縮桿（24）；所述傳感器（23）被觸發超過預設時間時，離合傳動機構結合，所述驅動機構螺紋傳動傳感器（23）和調節桿（13）上行，同步抬升滑板（12）高度；所述驅動機構包括位于沉淀池（1）中線位置處的雙向滾珠絲桿（6），以及雙向滾珠絲桿（6）兩端分別設置的電機（7），所述電機（7）和外部液壓結構的套環固定連接，兩個所述清理板（4）頂部中線位置均通過滾珠螺母和雙向滾珠絲桿（6）螺紋連接；所述液壓結構包括沉淀池（1）兩端部外壁中線位置均轉動連接的液壓缸一（8）和位于液壓缸一（8）側邊的液壓缸二（9），兩個所述液壓缸一（8）的輸出端均通過套環和雙向滾珠絲桿（6）端部轉動連接，所述液壓缸二（9）和沉淀池（1）轉動連接，且液壓缸二（9）的輸出端和液壓缸一（8）的外壁轉動連接；液壓缸二（9）的兩個轉動連接點和液壓缸一（8）底部的轉動連接點在初始位置構成直角三角形結構。

2.根據權利要求1所述的一種污水池用污泥清理裝置，其特征在于：兩個所述滑板（12）均呈兩段式結構，兩段滑板（12）中間滑動連接有滑塊（17），兩個滑塊（17）分別滑套于雙向滾珠絲桿（6）的兩個端部，所述兩段滑板（12）的連接位置和滑塊（17）之間設置有波紋板（18）。

3.根據權利要求2所述的一種污水池用污泥清理裝置，其特征在于：兩個所述滑板（12）的頂端外側均固定連接有收集槽（16），所述收集槽（16）的內側固定連接有清理管（19），清理管（19）和外部抽取結構連通設置。

4.根據權利要求1所述的一種污水池用污泥清理裝置，其特征在于：所述監控機構還包括固定于傳感器（23）上方的走線管（14），所述監控機構中調節桿（13）上開設有螺紋槽（1301），且調節桿（13）的頂端螺紋連接有轉把（15）。

5.根據權利要求4所述的一種污水池用污泥清理裝置，其特征在于：兩個所述滑板（12）之間中線位置設置有伸縮套管（10），所述伸縮套管（10）呈多段式結構，其中段和監控機構中走線管（14）、調節桿（13）的頂部轉動連接，伸縮套管（10）的兩側均為和中段滑嵌配合的伸縮段。

6.根據權利要求1所述的一種污水池用污泥清理裝置，其特征在于：兩個所述清理板（4）的底部均間隔設置有刮齒（5），且兩個清理板（4）的刮齒（5）相互滑嵌配合，各所述清理板（4）的相鄰刮齒（5）之間均彈性轉動連接有擋板（28）。

發明內容

為了解決現有沉淀池中的刮泥設備存在后期維護不便，繞流導致沉淀物再次懸浮以及排泥過程中會造成部分水資源流失的問題，本發明提供一種污水池用污泥清理裝置。

本發明提供的一種污水池用污泥清理裝置采用如下的技術方案：

一種污水池用污泥清理裝置，包括呈矩形結構的沉淀池、位于沉淀池底部的入水管以及位于沉淀池頂端的出水管，所述沉淀池的內部兩側均設置有和沉淀池內壁貼合滑動的清理板，兩個所述清理板的中線位置設置有對其進行相對向傳動的驅動機構；

所述驅動機構的兩端均設置有對其水平和豎直方向進行傳動的液壓結構；

兩個所述清理板的相對側均貼合滑動連接有滑板，所述清理板的中心位置處上方設置有監控機構，所述監控機構和滑板豎直方向同步位移，所述監控機構包括調節桿和傳感器，所述調節桿和驅動機構之間設置有離合傳動機構，且調節桿的底端轉動連接有對傳感器進行清掃的刮片，所述傳感器和離合傳動機構之間通訊連接；

所述傳感器被觸發超過預設時間時，離合傳動機構結合，所述驅動機構螺紋傳動傳感器和調節桿上行，同步抬升滑板高度。

優選的，所述驅動機構包括位于沉淀池中線位置處的雙向滾珠絲桿，以及雙向滾珠絲桿兩端分別設置的電機，所述電機和外部液壓結構的套環固定連接，兩個所述清理板頂部中線位置均通過滾珠螺母和雙向滾珠絲桿螺紋連接。

優選的，所述液壓結構包括沉淀池兩端部外壁中線位置均轉動連接的液壓缸一和位于液壓缸一側邊的液壓缸二，兩個所述液壓缸一的輸出端均通過套環和雙向滾珠絲桿端部轉動連接，所述液壓缸二和沉淀池轉動連接，且液壓缸二的輸出端和液壓缸一的外壁轉動連接。

優選的，兩個所述滑板均呈兩段式結構，兩段滑板中間滑動連接有滑塊，兩個滑塊分別滑套于雙向滾珠絲桿的兩個端部，所述兩段滑板的連接位置和滑塊之間設置有波紋板。

優選的，兩個所述滑板的頂端外側均固定連接有收集槽，所述收集槽的內側固定連接有清理管，清理管和外部抽取結構連通設置。

優選的，所述監控機構還包括固定于傳感器上方的走線管，所述監控機構中調節桿上開設有螺紋槽，且調節桿的頂端螺紋連接有轉把。

優選的，兩個所述滑板之間中線位置設置有伸縮套管，所述伸縮套管呈多段式結構，其中段和監控機構中走線管、調節桿的頂部轉動連接，伸縮套管的兩側均為和中段滑嵌配合的伸縮段。

優選的，所述離合傳動機構包括殼體、齒輪盤一、固定管和錐齒輪二，所述殼體轉動連接于雙向滾珠絲桿上，且殼體位于整體傳動組件的外側，所述錐齒輪二固定連接于雙向滾珠絲桿的中段位置，所述殼體上位于錐齒輪二的一側和固定管固定連接，所述錐齒輪二和齒輪盤一之間設置離合結構，所述離合結構包括始終和錐齒輪二嚙合的錐齒輪一以及錐齒輪一下方沿軸向位移的齒輪盤二，所述齒輪盤二和錐齒輪一之間通過伸縮管軸向滑動連接，且齒輪盤二的下方設置有對其豎直方向位置進行傳動的電動伸縮桿。

優選的，兩個所述清理板的底部均間隔設置有刮齒，且兩個清理板的刮齒相互滑嵌配合，各所述清理板的相鄰刮齒之間均彈性轉動連接有擋板。

綜上所述，本發明包括以下至少一種有益技術效果：

通過在沉淀池中設置對向滑動的清理板，利用清理板和滑板上設置的過濾網，對途徑的污水進行過濾，使得雜質留存在清理板之間，驅動機構的雙向滾珠絲桿傳動清理板對向擠壓，從而使得最終留存在清理板之間的為污泥雜質，雖同樣對沉淀池中水源有擾動，然擾動無需二次沉淀，以此提升污水沉淀中污泥處理的效果。

通過在兩個清理板之間設置監控機構，利用監控機構中的傳感器對污泥的深度進行監測，在傳感器被觸發后，利用離合傳動機構控制伸縮套管的同步升降滑板，使其匹配上升的水平面，在保證浮沫被收集的同時，不會產生過大的溢流量，進而造成水源流失過多的情況。

通過在沉淀池的外側設置兩組液壓結構，液壓缸一和液壓缸二相互配合，實現清理板在豎直和水平方向的位置傳動，以此實現污泥清理結構的整體脫出，實現污泥便捷清理的同時，便于后續的維護作業。

（發明人：孫玉婷;蔡全平;蔡朝欣）
