公布日：2023.09.05

申請日：2023.05.09

分類號：C02F9/00(2023.01)I;C02F1/44(2023.01)I;C02F11/122(2019.01)I;C02F3/30(2023.01)N;C02F1/72(2023.01)N

摘要

本發明涉及廢水處理的技術領域，尤其是涉及一種垃圾填埋場廢水處理系統及處理工藝,其包括調節池，厭氧池、缺氧池與好氧池，厭氧池上設置有加藥機構，好氧池設置有曝氣機構，還包括有沉淀池，沉淀池的底部設置有污泥斗，污泥斗的底部設置有污泥泵，污泥泵的出料端設置有生化污泥池，生化污泥池與厭氧池、缺氧池之間設置有污泥回流泵，還包括有芬頓反應裝置，芬頓反應裝置包括芬頓反應池、以及芬頓藥劑加料機構，芬頓反應池連通有污泥收集池，還包括有曝氣生物濾池，還包括有生物反應池，生物反應池內設置有多張MBR膜，還包括有反滲透裝置，反滲透裝置連通有收集清水的清水池。本發明具有將垃圾填埋場廢水處理完全的效果。

權利要求書

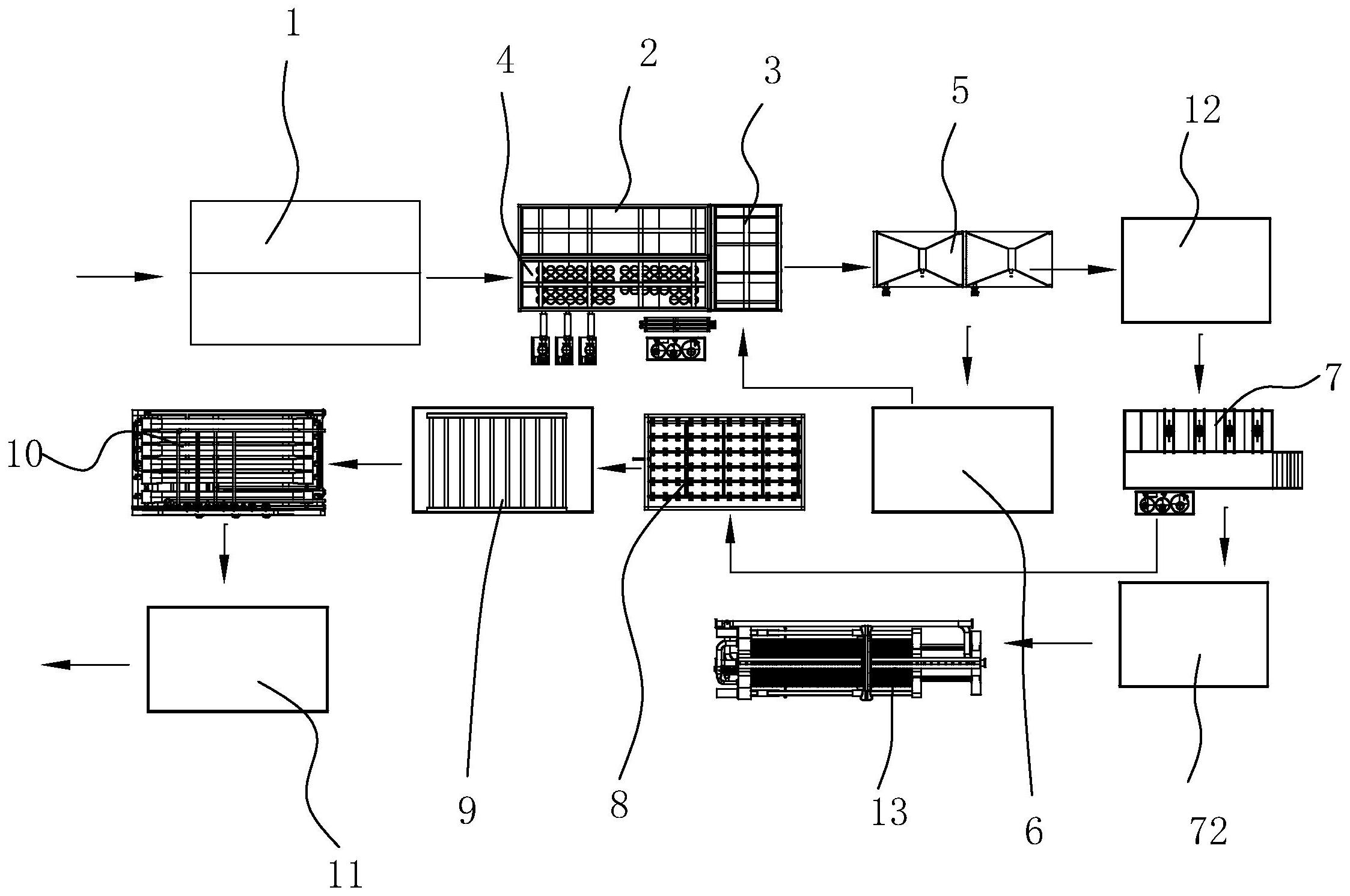

1.一種垃圾填埋場廢水處理系統，其特征在于：包括用于緩沖廢水流量的調節池(1)，依次連通的用于分解氮、磷化合物與有機物的厭氧池(2)、缺氧池(3)與用于降解有機物的好氧池(4)，所述厭氧池(2)上設置有用于向所述厭氧池(2)內添加氮源與磷源藥劑的加藥機構(21)，所述好氧池(4)設置有曝氣機構(41)，所述厭氧池(2)與所述調節池(1)連通，還包括有用于靜置沉淀污泥的沉淀池(5)，所述沉淀池(5)與所述好氧池(4)連通，所述沉淀池(5)的底部設置有污泥斗，所述污泥斗的底部設置有污泥泵，所述污泥泵的出料端設置有用于收集污泥的生化污泥池(6)，所述生化污泥池(6)與所述厭氧池(2)、缺氧池(3)之間連通，所述生化污泥池(6)與所述厭氧池(2)、缺氧池(3)之間設置有污泥回流泵，所述污泥回流泵用于泵送所述生化污泥池(6)內的污泥回流至所述厭氧池(2)與缺氧池(3)，還包括有用于去除難降解有機污染物芬頓反應裝置，所述芬頓反應裝置包括芬頓反應池(7)、以及芬頓藥劑加料機構(71)，所述芬頓反應池(7)與所述沉淀池(5)連通，所述芬頓反應池(7)連通有污泥收集池(72)，還包括有用于過濾污水與降解有機物的曝氣生物濾池(8)，所述曝氣生物濾池(8)與所述芬頓反應池(7)連通，還包括有過濾污水與降解有機物生物反應池(9)，所述生物反應池(9)內設置有多張MBR膜(91)，所述生物反應池(9)與所述曝氣生物濾池(8)連通，還包括有用于過濾重金屬離子的反滲透裝置(10)，所述生物反應池(9)的出水端與所述反滲透裝置(10)連通，所述反滲透裝置(10)連通有收集清水的清水池(11)。

2.根據權利要求所述的一種垃圾填埋場廢水處理系統，其特征在于：所述加藥機構(21)包括安裝架(211)、設置于所述安裝架(211)內的多個藥筒(212)，多個所述藥筒(212)與所述厭氧池(2)之間連通，所述藥筒(212)與所述厭氧池(2)之間設置有泵送藥劑至厭氧池(2)內的加藥泵。

3.根據權利要求所述的一種垃圾填埋場廢水處理系統，其特征在于：所述曝氣機構(41)包括多個風機、設置于所述好氧池(4)內的多根曝氣管、以及連通于所述曝氣管上多個曝氣盤，所述風機的出氣端與所述曝氣管相連通，所述風機輸送空氣至所述曝氣管內，空氣通過所述曝氣盤進入所述好氧池(4)內。

4.根據權利要求所述的一種垃圾填埋場廢水處理系統，其特征在于：所述沉淀池(5)與所述芬頓反應池(7)之間連通有用于緩沖水流量的中間水池(12)，所述中間水池(12)與所述芬頓反應池(7)之間設置有第四水泵。

5.根據權利要求所述的一種垃圾填埋場廢水處理系統，其特征在于：所述芬頓反應池(7)內設置有多塊隔板(74)，多塊所述隔板(74)分割所述芬頓反應池(7)形成有沉淀腔室(75)與多個芬頓反應腔室(76)，所述芬頓反應腔室(76)與所述中間水池(12)連通，所述芬頓反應腔室(76)與所述沉淀腔室(75)連通，所述芬頓反應腔室(76)與所述沉淀腔室(75)之間設置有第五水泵，所述沉淀腔室(75)連通于所述曝氣生物濾池(8)，所述沉淀腔室(75)的底部設置有污泥收集泵，所述污泥收集泵的出泥端連通于污泥收集池(72)。

6.根據權利要求所述的一種垃圾填埋場廢水處理系統，其特征在于：所述污泥收集池(72)連通有板框壓濾機(13)，所述污泥收集池(72)與所述板框壓濾機(13)之間設置有污泥壓濾泵，所述板框壓濾機(13)的出水端連通于所述調節池(1)。

7.根據權利要求所述的一種垃圾填埋場廢水處理系統，其特征在于：所述芬頓藥劑加料機構(71)包括加料架(711)、以及設置于所述加料架(711)上的多個料筒(712)，所述料筒(712)內盛放有芬頓藥劑，所述料筒(712)與所述芬頓反應腔室(76)連通，所述料筒(712)與所述芬頓反應腔室(76)之間設置有藥劑加料泵。

8.根據權利要求所述的一種垃圾填埋場廢水處理系統，其特征在于：所述芬頓反應腔室(76)上有橫架(73)，所述橫架(73)上設置有電機(731)，所述電機(731)的輸出軸上設置有攪拌槳，所述攪拌槳位于所述芬頓反應腔室(76)內。

9.根據權利要求所述的一種垃圾填埋場廢水處理系統，其特征在于：所述反滲透裝置(10)包括多個RO膜套筒、以及設置于所述RO膜套筒內的反滲透膜，所述套筒的一端設置有進水口，所述進水口連通有加壓泵，所述套筒的另一端設置有出水口，所述出水口連通有凈水排水管，所述套筒的側壁設置有廢水口，所述廢水口連通有廢水排水管，所述凈水排水管連通有清水池(11)，所述加壓泵的進水端與所述生物反應池(9)連通。

10.根據權利要求任一項所述的一種垃圾填埋場廢水處理工藝，其特征在于：包括以下步驟：S1：將廢水泵入調節池(1)內，然后將廢水從調節池(1)內泵入到厭氧池(2)中，加藥機構(21)往厭氧池(2)中加入氮源和磷源藥劑，廢水在厭氧池(2)停留-h后，廢水中的氮、磷化合物與有機物在厭氧池(2)中分解，接著廢水泵入到缺氧池(3)中，廢水在缺氧池(3)中停留-h，廢水中的氮、磷化合物與有機物在缺氧池(3)中進一步分解，然后將廢水泵入到好氧池(4)中，曝氣機構(41)將空氣通入到好氧池(4)內的廢水中提高廢水的氧含量，廢水在好氧池(4)中停留-h，廢水中的氮、磷化合物與有機物在好氧池(4)中降解；S2：將好氧池(4)池內的廢水泵入到沉淀池(5)內，廢水中的在沉淀池(5)內靜置沉淀，廢水中的固形物污泥沉淀至污泥斗中，污泥泵將污泥斗中的污泥泵入到生化污泥池(6)內收集起來，并將生化污泥池(6)內的污泥泵回至厭氧池(2)中，提高厭氧池(2)的微生物含量；S3：將沉淀池(5)內靜置沉淀后的廢水泵入至芬頓反應池(7)內，芬頓藥劑加料機構(71)向芬頓反應池(7)內加入芬頓藥劑，然后廢水在芬頓反應池(7)停留.-h，廢水中的難降解有機物在芬頓反應池(7)進行芬頓反應并降解；廢水在芬頓反應池(7)進一步沉淀得到污泥，然后將芬頓反應池(7)內的污泥泵入至化學污泥池收集起來，并將化學污泥池內的污泥泵入至板框壓濾機(13)內，板框壓濾機(13)壓濾污泥中的廢水出來并回流至調節池(1)中，而板框壓濾機(13)壓濾污泥得到的泥餅進行回填；S4：將芬頓反應池(7)內的廢水泵入至曝氣生物濾池(8)，廢水在曝氣生物濾池(8)中停留-h，曝氣生物濾池(8)過濾廢水中的顆粒固形物同時進一步降解廢水中的有機物，將廢水泵入到生物反應池(9)，廢水在生物反應池(9)中停留h，生物反應池(9)過濾廢水中的微小顆粒同時進一步降解廢水中的有機物，然后將廢水泵入至反滲透裝置(10)中，反滲透裝置(10)過濾廢水中的重金屬離子，得到的清水泵入至清水池(11)中，反滲透裝置(10)產出的廢水回流至調節池(1)中。

發明內容

為了完全處理垃圾填埋場廢水復雜成分，本發明針對現有技術的問題提供一種垃圾填埋場廢水處理系統及處理工藝。

第一方面，本發明提供的一種垃圾填埋場廢水處理系統，采用如下的技術方案：

一種垃圾填埋場廢水處理系統，包括用于緩沖廢水流量的調節池，依次連通的用于分解氮、磷化合物與有機物的厭氧池、缺氧池與用于降解有機物的好氧池，所述厭氧池上設置有用于向所述厭氧池內添加氮源與磷源藥劑的加藥機構，所述好氧池設置有曝氣機構，所述厭氧池與所述調節池連通，還包括有用于靜置沉淀污泥的沉淀池，所述沉淀池與所述好氧池連通，所述沉淀池的底部設置有污泥斗，所述污泥斗的底部設置有污泥泵，所述污泥泵的出料端設置有用于收集污泥的生化污泥池，所述生化污泥池與所述厭氧池、缺氧池之間連通，所述生化污泥池與所述厭氧池、缺氧池之間設置有污泥回流泵，所述污泥回流泵用于泵送所述生化污泥池內的污泥回流至所述厭氧池與缺氧池，還包括有用于去除難降解有機污染物芬頓反應裝置，所述芬頓反應裝置包括芬頓反應池、以及芬頓藥劑加料機構，所述芬頓反應池與所述沉淀池連通，所述芬頓反應池連通有污泥收集池，還包括有用于過濾污水與降解有機物的曝氣生物濾池，所述曝氣生物濾池與所述芬頓反應池連通，還包括有過濾污水與降解有機物生物反應池，所述生物反應池內設置有多張MBR膜，所述生物反應池與所述曝氣生物濾池連通，

還包括有用于過濾重金屬離子的反滲透裝置，所述生物反應池的出水端與所述反滲透裝置連通，所述反滲透裝置連通有收集清水的清水池。

更進一步的，所述加藥機構包括安裝架、設置于所述安裝架內的多個藥筒，多個所述藥筒與所述厭氧池之間連通，所述藥筒與所述厭氧池之間設置有泵送藥劑至厭氧池內的加藥泵。

更進一步的，所述曝氣機構包括多個風機、設置于所述好氧池內的多根曝氣管、以及連通于所述曝氣管上多個曝氣盤，所述風機的出氣端與所述曝氣管相連通，所述風機用于輸送空氣至所述曝氣管內。

更進一步的，所述沉淀池與所述芬頓反應池之間連通有中間水池，所述中間水池與所述芬頓反應池之間設置有第四水泵。

更進一步的，所述芬頓反應池內設置有多塊隔板，多塊所述隔板分割所述芬頓反應池形成有沉淀腔室與多個芬頓反應腔室，所述芬頓反應腔室與所述中間水池連通，所述芬頓反應腔室與所述沉淀腔室連通，所述芬頓反應腔室與所述沉淀腔室之間設置有第五水泵，所述沉淀腔室連通于所述曝氣生物濾池，所述沉淀腔室的底部設置有污泥收集泵，所述污泥收集泵的出泥端連通于污泥收集池。

更進一步的，所述污泥收集池連通有板框壓濾機，所述污泥收集池與所述板框壓濾機之間設置有污泥壓濾泵，所述板框壓濾機的出水端連通于所述調節池。

更進一步的，所述芬頓藥劑加料機構包括加料架、以及設置于所述加料架上的多個料筒，所述料筒內盛放有芬頓藥劑，所述料筒與所述芬頓反應腔室連通，所述料筒與所述芬頓反應腔室之間設置有藥劑加料泵。

更進一步的，所述芬頓反應腔室上有橫架，所述橫架上設置有電機，所述電機的輸出軸上設置有攪拌槳，所述攪拌槳位于所述芬頓反應腔室內。

更進一步的，所述反滲透裝置包括多個RO膜套筒、以及設置于所述RO膜套筒內的反滲透膜，所述套筒的一端設置有進水口，所述進水口連通有加壓泵，所述套筒的另一端設置有出水口，所述出水口連通有凈水排水管，所述套筒的側壁設置有廢水口，所述廢水口連通有廢水排水管，所述廢水排水管連通有清水池，所述加壓泵的進水端與所述生物反應池連通。

第一方面，本發明提供的一種垃圾填埋場廢水處理工藝，包括以下步驟：

S1：將廢水泵入調節池內，然后將廢水從調節池內泵入到厭氧池中，加藥機構往厭氧池中加入氮源和磷源藥劑，廢水在厭氧池停留4-12h后泵入到缺氧池中，然后廢水在缺氧池中停留1-3h，然后將廢水泵入到好氧池中，曝氣機構將空氣通入到好氧池內的廢水中，然后廢水在好氧池中停留4-8h；

S2：將好氧池池內的廢水泵入到沉淀池內，廢水在沉淀池內靜置沉淀，廢水中的固形物沉淀至污泥斗中，污泥泵將污泥斗中的污泥泵入到生化污泥池內收集起來，并將生化污泥池內的污泥泵回至厭氧池中；

S3：將沉淀池內靜置沉淀后的廢水泵入至芬頓反應池內，芬頓藥劑加料機構向芬頓反應池內加入芬頓藥劑，然后廢水在芬頓反應池停留0.3-2h，廢水在芬頓反應池進一步沉淀得到污泥，然后將芬頓反應池內的污泥泵入至化學污泥池，將化學污泥池內的污泥泵入至板框壓濾機內，將污泥中的廢水壓濾出來回流至調節池中，壓濾得到的泥餅進行回填；

S4：將芬頓反應池內的廢水泵入至曝氣生物濾池，廢水在曝氣生物濾池中停留2-8h，將廢水泵入到生物反應池，廢水在生物反應池中停留1-2h，然后將廢水泵入至反滲透裝置中，反滲透裝置對廢水進行過濾，得到的清水泵入至清水池中，反滲透裝置產出的廢水回流至調節池中。

綜上所述，本發明包括以下至少一種有益技術效果：

廢水經過多級反應處理，和經過最終反滲透裝置過濾后，能達到飲用水標準，能將垃圾填埋場廢水中的有害成分處理完全。

（發明人：江文;沈路;李浩鋒）
