公布日：2024.02.23
申請日：2024.01.05
分類號：C02F9/00(2023.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F3/02(2023.01)N;C02F3/08(2023.01)N;C02F3/30(2023.01)N;C02F7/00(2006.01)N;C02F1
/00(2023.01)N;C02F1/38(2023.01)N
摘要
本申請涉及基于生物膜組合工藝的污水處理系統，屬于污水處理技術領域，本申請的系統中，生物處理單元包括依次連通的生物接觸氧化池、生物轉盤裝置和混合液回流池；生物接觸氧化池處設置有曝氣設備且池內投加有填料，與混合液回流池之間還設置有回流管；混合液回流池與生物轉盤裝置的轉盤池相連通，混合液回流池內設置有用于調節生物轉盤裝置的盤片浸沒率的水位調節設備，水位調節設備的出水排入至后級處理單元；生物接觸氧化池和生物轉盤裝置分別與前級處理單元相連通，用于接入前級出水實現預設分配比的單元進水。本申請的系統，可滿足來水水質水量變化較大的鄉村地區及類似地區的生活污水處理需求。
權利要求書
1.一種基于生物膜組合工藝的污水處理系統，包括生物處理單元，其特征在于，所述生物處理單元包括依次連通的生物接觸氧化池、生物轉盤裝置和混合液回流池：所述生物接觸氧化池處設置有曝氣設備且池內投加有填料，所述生物接觸氧化池與所述混合液回流池之間還設置有回流管，用于實現預設回流比的混合液回流；所述混合液回流池與所述生物轉盤裝置的轉盤池相連通，所述混合液回流池內設置有用于調節所述生物轉盤裝置的盤片浸沒率的水位調節設備，所述水位調節設備的出水排入至后級處理單元；所述生物接觸氧化池和所述生物轉盤裝置分別與前級處理單元相連通，用于接入前級出水實現預設分配比的單元進水；所述污水處理系統被配置為：基于系統進水的氨氮檢測值和來水量，動態調整所述盤片浸沒率、預設回流比、預設分配比，以及所述生物接觸氧化池的曝氣狀態。
2.根據權利要求1所述的污水處理系統，其特征在于，所述轉盤池與所述混合液回流池相鄰設置且共用一池壁，并通過設置在共用池壁的過孔實現兩池的連通。
3.根據權利要求1所述的污水處理系統，其特征在于，所述填料為懸掛式填料；所述曝氣設備包括設置在所述生物接觸氧化池池底處的管式曝氣管，所述管式曝氣管的進氣端與風機相連接，用于實現對生物接觸氧化池的間歇?dú)鈹嚢杌蛘呶⑵貧�；所述水位調節設備為水位潷水器。
4.根據權利要求1所述的污水處理系統，其特征在于，還包括作為所述前級處理單元的預處理單元；所述預處理單元包括格柵及調節池，所述格柵及調節池的進水端與系統進水管相連接，用于接入系統進水；所述預處理單元還包括旋流預處理器；所述旋流預處理器的進水口，通過第一進水管與設置在所述格柵及調節池內的污水提升泵相連接；所述旋流預處理器的頂口連接有第一出水管和第二出水管，所述頂口的出水分別通過所述第一出水管和第二出水管對應進入所述生物接觸氧化池及生物轉盤裝置。
5.根據權利要求4所述的污水處理系統，其特征在于，所述旋流預處理器的底口連接有外排管，所述外排管上設置有外排電動閥；所述外排電動閥與所述底口之間的外排管段，還通過反沖管與所述第一進水管相連通，所述反沖管上設置有反沖電動閥；所述外排電動閥和所述反沖電動閥被配置為，在所述旋流預處理器的進水口處的進水水壓大于預設壓力或者旋流預處理器連續運行時長達到第一預設時長時，所述外排電動閥關閉且所述反沖電動閥打開并保持第二預設時長。
6.根據權利要求1所述的污水處理系統，其特征在于，還包括作為所述后級處理單元的泥水分離處理單元。
7.根據權利要求6所述的污水處理系統，其特征在于，還包括用于對所述泥水分離處理單元排出清水進行深度處理的深度處理單元。
8.根據權利要求7所述的污水處理系統，其特征在于，還包括用于對所述深度處理單元的出水進行消毒及計量的系統末端設備。
9.根據權利要求8所述的污水處理系統，其特征在于，所述泥水分離處理單元為二沉池；所述深度處理單元包括過濾器設備；所述系統末端設備包括紫外消毒渠和巴氏計量槽。
發明內容
為至少在一定程度上克服相關技術中存在的問題，本申請?zhí)峁┮环N基于組合生物膜工藝的污水處理系統，針對背景技術所提到的生活污水情況，基于生物轉盤與其他生物膜工藝裝置的組合，來解決如何滿足該類場景中污水處理需求的技術問題。
為實現以上目的，本申請采用如下技術方案：

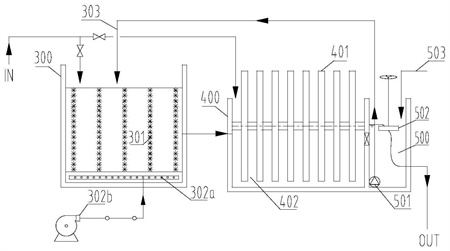

本申請?zhí)峁┮环N基于生物膜組合工藝的污水處理系統，該污水處理系統包括生物處理單元；所述生物處理單元包括依次連通的生物接觸氧化池、生物轉盤裝置和混合液回流池：
所述生物接觸氧化池處設置有曝氣設備且池內投加有填料，所述生物接觸氧化池與所述混合液回流池之間還設置有回流管，用于實現預設回流比的混合液回流；
所述混合液回流池與所述生物轉盤裝置的轉盤池相連通，所述混合液回流池內設置有用于調節所述生物轉盤裝置的盤片浸沒率的水位調節設備，所述水位調節設備的出水排入至后級處理單元；
所述生物接觸氧化池和所述生物轉盤裝置分別與前級處理單元相連通，用于接入前級出水實現預設分配比的單元進水；
所述污水處理系統被配置為：基于系統進水的氨氮檢測值和來水量，動態調整所述盤片浸沒率、預設回流比、預設分配比，以及所述生物接觸氧化池的曝氣狀態。
可選地，所述轉盤池與所述混合液回流池相鄰設置且共用一池壁，并通過設置在共用池壁的過孔實現兩池的連通。
可選地，所述填料為懸掛式填料；
所述曝氣設備包括設置在所述生物接觸氧化池池底處的管式曝氣管，所述管式曝氣管的進氣端與風機相連接，用于實現對生物接觸氧化池的間歇?dú)鈹嚢杌蛘呶⑵貧猓?/span>
所述水位調節設備為水位潷水器。
可選地，還包括作為所述前級處理單元的預處理單元；
所述預處理單元包括格柵及調節池，所述格柵及調節池的進水端與系統進水管相連接，用于接入系統進水；
所述預處理單元還包括旋流預處理器；
所述旋流預處理器的進水口，通過第一進水管與設置在所述格柵及調節池內的污水提升泵相連接；
所述旋流預處理器的頂口連接有第一出水管和第二出水管，所述頂口的出水分別通過所述第一出水管和第二出水管對應進入所述生物接觸氧化池及生物轉盤裝置。
可選地，所述旋流預處理器的底口連接有外排管，所述外排管上設置有外排電動閥；
所述外排電動閥與所述底口之間的外排管段，還通過反沖管與所述第一進水管相連通，所述反沖管上設置有反沖電動閥；
所述外排電動閥和所述反沖電動閥被配置為，在所述旋流預處理器的進水口處的進水水壓大于預設壓力或者旋流預處理器連續運行時長達到第一預設時長時，所述外排電動閥關閉且所述反沖電動閥打開并保持第二預設時長。
可選地，還包括作為所述后級處理單元的泥水分離處理單元。
可選地，還包括用于對所述泥水分離處理單元排出清水進行深度處理的深度處理單元。
可選地，還包括用于對所述深度處理單元的出水進行消毒及計量的系統末端設備。
可選地，所述泥水分離處理單元為二沉池；所述深度處理單元包括過濾器設備；所述系統末端設備包括紫外消毒渠和巴氏計量槽。
本申請采用以上技術方案，至少具備以下有益效果：
本申請的污水處理系統中，生物處理單元包括依次連通的生物接觸氧化池、生物轉盤裝置和混合液回流池：生物接觸氧化池處設置有曝氣設備且池內投加有填料，生物接觸氧化池與混合液回流池之間還設置有回流管，用于實現預設回流比的混合液回流；混合液回流池與生物轉盤裝置的轉盤池相連通，混合液回流池內設置有用于調節生物轉盤裝置的盤片浸沒率的水位調節設備，水位調節設備的出水排入至后級處理單元；生物接觸氧化池和生物轉盤裝置分別與前級處理單元相連通，用于接入前級出水實現預設分配比的單元進水；污水處理系統被配置為：基于系統進水的氨氮檢測值和來水量，動態調整盤片浸沒率、預設回流比、預設分配比，以及生物接觸氧化池的曝氣狀態。本申請的技術方案，生物處理單元采用生物接觸氧化池與生物轉盤相結合的生物膜組合工藝，結合多點進水，各生物段均可發生同步硝化反硝化作用，脫氮效率高，承受沖擊負荷能力強；且該系統的可根據污水水量水質變化動態切換不同運行模式，如在雨季和旱季采用不同運維模式，能在相應情況下保證污水處理達標排放，滿足了來水水質水量變化較大的鄉村地區及類似地區的生活污水處理需求。
（發明人：胡為征;張佩瑤;高世雄;薛曉飛;安瑩玉;李凌云;馬君文;張召躍）
