公布日：2024.02.20
申請日：2023.10.25
分類號：B01D53/75(2006.01)I;B01D53/84(2006.01)I;B01D53/76(2006.01)I;B01D53/00(2006.01)I
摘要
本發明公開了一種污水站廢氣除臭裝置，具體涉及廢氣處理技術領域，包括凈化箱，在凈化箱底部安裝有支架，在凈化箱一端安裝有與凈化箱內部連通的進氣管，在凈化箱遠離進氣管一端的頂部安裝有出氣管，在凈化箱內部設置有豎直排列的第一隔板、第二隔板和第三隔板，第一隔板、第二隔板和第三隔板依次排列，所述第一隔板和凈化箱內壁之間形成噴淋區，第一隔板和第二隔板之間形成第一過濾區。本發明在循環過濾除臭的過程中，通過廢氣的氣壓驅動廢氣在凈化箱內部流通，通過多個隔板形成不同的區域，能夠提升廢氣在凈化箱內停留的時間，通過不同的工序處理，能夠有效的提升廢氣凈化除臭的效果。
權利要求書

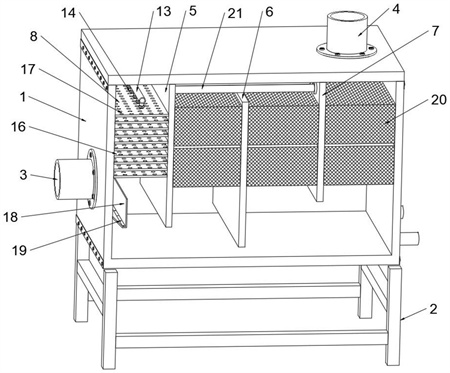

1.一種污水站廢氣除臭裝置，包括凈化箱，在凈化箱底部安裝有支架，在凈化箱一端安裝有與凈化箱內部連通的進氣管，在凈化箱遠離進氣管一端的頂部安裝有出氣管，其特征在于，在凈化箱內部設置有豎直排列的第一隔板、第二隔板和第三隔板，第一隔板、第二隔板和第三隔板依次排列，所述第一隔板和凈化箱內壁之間形成噴淋區，第一隔板和第二隔板之間形成第一過濾區，第二隔板和第三隔板之間形成第二過濾區，第三隔板和凈化箱內壁之間形成排放區；在凈化箱內腔底部填充有循環水，在噴淋區底部設置有位于循環水上方的擋板件。
2.根據權利要求1所述的一種污水站廢氣除臭裝置，其特征在于：所述第一隔板頂端與凈化箱內腔頂部貼合，第一隔板底端與循環水表面留有間隙，所述進氣管位于噴淋區外側的凈化箱外壁上，進氣管與噴淋區內部連通，進氣管與凈化箱連接處的高度高于循環水表面的高度。
3.根據權利要求1所述的一種污水站廢氣除臭裝置，其特征在于：在所述噴淋區內腔頂部安裝有橫置的噴淋管，在噴淋管底部連通有若干個噴淋頭，噴淋管端部延伸至凈化箱的外部，在凈化箱外壁上安裝有噴淋管連通的進水管。
4.根據權利要求3所述的一種污水站廢氣除臭裝置，其特征在于：在所述噴淋頭下方固定有若干層生物填料板，在生物填料板上開設有若干個交錯設置的第一通孔。
5.根據權利要求1所述的一種污水站廢氣除臭裝置，其特征在于：所述擋板件包括固定在凈化箱內壁上的V形擋板，V形擋板的開口朝上設置，在V形擋板的底部開設有若干個第二通孔，V形擋板底部位于循環水表面的上方。
6.根據權利要求1所述的一種污水站廢氣除臭裝置，其特征在于：在所述第一過濾區、第二過濾區和排放區的底部均安裝有若干個多級生物過濾床。
7.根據權利要求6所述的一種污水站廢氣除臭裝置，其特征在于：所述第二隔板頂端與凈化箱內腔頂部之間留有間隙，第二隔板底端插接在循環水的內部，第三隔板頂端與凈化箱內腔頂部固定連接，第三隔板底端位于循環水表面的上方。
8.根據權利要求7所述的一種污水站廢氣除臭裝置，其特征在于：所述第一過濾區和第二過濾區的頂部連通，在連通的區域內安裝有紫外線光束燈管，紫外線光束燈管的兩端分別固定在第一隔板和第二隔板的頂端。
9.根據權利要求7所述的一種污水站廢氣除臭裝置，其特征在于：在所述凈化箱底部的外壁上還安裝有兩個循環水管。
發明內容
為實現上述目的，本發明提供如下技術方案：一種污水站廢氣除臭裝置，包括凈化箱，在凈化箱底部安裝有支架，在凈化箱一端安裝有與凈化箱內部連通的進氣管，在凈化箱遠離進氣管一端的頂部安裝有出氣管，在凈化箱內部設置有豎直排列的第一隔板、第二隔板和第三隔板，第一隔板、第二隔板和第三隔板依次排列，所述第一隔板和凈化箱內壁之間形成噴淋區，第一隔板和第二隔板之間形成第一過濾區，第二隔板和第三隔板之間形成第二過濾區，第三隔板和凈化箱內壁之間形成排放區；
在凈化箱內腔底部填充有循環水，在噴淋區底部設置有位于循環水上方的擋板件。
在一個優選地實施方式中，所述第一隔板頂端與凈化箱內腔頂部貼合，第一隔板底端與循環水表面留有間隙，所述進氣管位于噴淋區外側的凈化箱外壁上，進氣管與噴淋區內部連通，進氣管與凈化箱連接處的高度高于循環水表面的高度。
在一個優選地實施方式中，在所述噴淋區內腔頂部安裝有橫置的噴淋管，在噴淋管底部連通有若干個噴淋頭，噴淋管端部延伸至凈化箱的外部，在凈化箱外壁上安裝有噴淋管連通的進水管。
在一個優選地實施方式中，在所述噴淋頭下方固定有若干層生物填料板，在生物填料板上開設有若干個交錯設置的第一通孔。
在一個優選地實施方式中，所述擋板件包括固定在凈化箱內壁上的V形擋板，V形擋板的開口朝上設置，在V形擋板的底部開設有若干個第二通孔，V形擋板底部位于循環水表面的上方。
在一個優選地實施方式中，在所述第一過濾區、第二過濾區和排放區的底部均安裝有若干個多級生物過濾床。
在一個優選地實施方式中，所述第二隔板頂端與凈化箱內腔頂部之間留有間隙，第二隔板底端插接在循環水的內部，第三隔板頂端與凈化箱內腔頂部固定連接，第三隔板底端位于循環水表面的上方。
在一個優選地實施方式中，所述第一過濾區和第二過濾區的頂部連通，在連通的區域內安裝有紫外線光束燈管，紫外線光束燈管的兩端分別固定在第一隔板和第二隔板的頂端。
在一個優選地實施方式中，在所述凈化箱底部的外壁上還安裝有兩個循環水管。
本發明的技術效果和優點：
本發明在循環過濾除臭的過程中，通過廢氣的氣壓驅動廢氣在凈化箱內部流通，通過多個隔板形成不同的區域，能夠提升廢氣在凈化箱內停留的時間，通過不同的工序處理，能夠有效的提升廢氣凈化除臭的效果。
（發明人：馬小豐;莊李敬;王光旭;胡邵海;羅紀魁）
