公布日：2024.02.20
申請日：2023.11.21
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)N;C02F1/00(2023.01)N;C02F1/50(2023.01)N;C02F1/28(2023.01)N
摘要
本發明公開了一種農村污水處理裝置及方法，本發明涉及污水處理技術領域，包括厭氧池，該厭氧池的外表面右側且靠近頂部位置固定連接有兼氧池，且兼氧池的底部固定且連通有沉淀池，兼氧池的內部且靠近中央位置轉動連接有轉軸，轉軸的外圓面固定連接有撥料板，連接桿遠離導軌的一端固定連接有斜面受力塊，且斜面受力塊的底部固定連接有錐形件，且錐形件的外表面邊緣設置有清理模塊，且連接桿的外表面底部且靠近導軌的一端固定連接有彈簧，彈簧的底端與導軌的內表面底部固定連接。該農村污水處理裝置及方法，達到了防堵塞的效果，可進行自清理，減少雜物堆積，不易出現堵塞的情況，有助于污水流通順暢。
權利要求書
1.一種農村污水處理裝置，包括：厭氧池(1)，該厭氧池(1)的外表面右側且靠近頂部位置固定連接有兼氧池(2)，且所述兼氧池(2)的底部固定且連通有沉淀池(21)，且所述兼氧池(2)的外表面右側固定連接有第一處理池(3)，且所述第一處理池(3)的外表面右側設置有第二處理池(4)，且所述第一處理池(3)與第二處理池(4)之間相互連通，且所述第二處理池(4)的外表面右側固定連接有消毒蓄水池(5)，且所述第二處理池(4)與消毒蓄水池(5)之間相互連通；其特征在于，還包括：撥動機構(6)，該撥動機構(6)具有安裝在兼氧池(2)背面的變速箱(61)，且所述變速箱(61)的外表面且遠離所述兼氧池(2)的一側安裝有伺服電機(62)，且所述伺服電機(62)的輸出端延伸至變速箱(61)的內部，且所述兼氧池(2)的內部且靠近中央位置轉動連接有轉軸(63)，且所述轉軸(63)的外表面右端貫穿且兼氧池(2)并延伸至變速箱(61)的內部，所述伺服電機(62)的輸出端與轉軸(63)的外表面右端通過變速箱(61)傳動連接，所述轉軸(63)的外圓面固定連接有撥料板(64)，且所述撥料板(64)的外表面邊緣且遠離所述轉軸(63)的一端滾動連接有滾珠(65)；往復移動組件(7)，該往復移動組件(7)具有固定連接在兼氧池(2)內表面且靠近所述轉軸(63)位置的導軌(71)，且所述導軌(71)的內部中央位置滑動連接有連接桿(72)，且所述連接桿(72)遠離所述導軌(71)的一端固定連接有斜面受力塊(73)，且所述斜面受力塊(73)的底部固定連接有錐形件(74)，且所述錐形件(74)的外表面邊緣設置有清理模塊(75)，且所述連接桿(72)的外表面底部且靠近所述導軌(71)的一端固定連接有彈簧(76)，所述彈簧(76)的底端與導軌(71)的內表面底部固定連接。
2.根據權利要求1所述的一種農村污水處理裝置，其特征在于：所述厭氧池(1)和兼氧池(2)內分別填充設置有活性生物填料，所述第一處理池(3)內填充有火山巖，所述第二處理池(4)內填充有活性炭，所述消毒蓄水池(5)的內表面左側且靠近頂部位置安裝有消毒劑盒(8)，且所述消毒蓄水池(5)的外表面右側且靠近底部位置安裝有排水管(9)，所述厭氧池(1)的外表面左側且靠近頂部位置固定且連通有進水管(10)。
3.根據權利要求1所述的一種農村污水處理裝置，其特征在于：所述滾珠(65)均勻分布在撥料板(64)的外表面邊緣，且所述撥料板(64)的外表面邊緣開設有與滾珠(65)相適配的滾動槽。
4.根據權利要求1所述的一種農村污水處理裝置，其特征在于：所述清理模塊(75)包括擺動支撐板(751)，且所述擺動支撐板(751)的頂端與錐形件(74)的外表面邊緣鉸接，所述擺動支撐板(751)設置有三個，且三個所述擺動支撐板(751)均勻分布在錐形件(74)的外表面邊緣，所述擺動支撐板(751)的底端固定連接有雜物清理板(752)，所述擺動支撐板(751)的側表面固定連接有直角彈條(753)，且所述直角彈條(753)遠離所述擺動支撐板(751)的一端與錐形件(74)的底端固定連接。
5.根據權利要求4所述的一種農村污水處理裝置，其特征在于：所述錐形件(74)的外表面邊緣開設有與擺動支撐板(751)的頂端相適配的鉸接缺口，所述雜物清理板(752)設置為弧形。
6.根據權利要求1所述的一種農村污水處理裝置，其特征在于：所述兼氧池(2)的頂部設置有污水控制組件(11)，所述污水控制組件(11)包括第一管道(111)，所述第一管道(111)的外表面右端與兼氧池(2)的頂部中央位置固定連接，所述第一管道(111)的外表面右端貫穿厭氧池(1)的外表面右側并延伸至內部，所述第一管道(111)的底端貫穿兼氧池(2)的頂部并延伸至內部，所述第一管道(111)的底端設置有喇叭口(112)，所述喇叭口(112)的側表面固定連接有弧形彈片(113)，所述弧形彈片(113)的底端固定連接有封堵球(114)，所述封堵球(114)的底部固定連接有漂浮塊(115)，所述封堵球(114)的頂部固定連接有柔性環(116)。
7.根據權利要求6所述的一種農村污水處理裝置，其特征在于：所述喇叭口(112)從下往上孔徑逐漸減小，所述柔性環(116)的材料設置為橡膠材質。
8.根據權利要求1所述的一種農村污水處理裝置，其特征在于：所述沉淀池(21)的內部設置有吸液組件(12)，所述吸液組件(12)包括第二管道(121)，所述第二管道(121)的外表面右端與沉淀池(21)的內表面左側固定連接，所述第二管道(121)的外表面右端貫穿沉淀池(21)、第一處理池(3)，所述第二管道(121)的外表面右端延伸至第一處理池(3)的內部，所述第二管道(121)的外表面右端安裝有排污泵(122)，所述第二管道(121)的外表面左端設置有限位晃環(123)，所述第二管道(121)的外表面左端且靠近所述限位晃環(123)的位置滑動連接有球形濾網(124)，所述球形濾網(124)的外表面底部固定連接有彈性復位件(125)。
9.根據權利要求8所述的一種農村污水處理裝置，其特征在于：所述彈性復位件(125)的底端與第二管道(121)的外表面左端固定連接，所述球形濾網(124)的底部開設有與第二管道(121)的外表面左端相適配的滑動孔。
10.一種農村污水處理方法，其特征在于：包括以下步驟：步驟一：通過進水管(10)向厭氧池(1)內通入污水，先利用厭氧池(1)內的活性生物填料對污水進行預處理，再通過第一管道(111)將預處理后的污水送入兼氧池(2)內進行處理，提供空氣于兼氧微生物；步驟二：開啟伺服電機(62)，此時伺服電機(62)的輸出端帶動轉軸(63)進行轉動，進而使得撥料板(64)被帶動進行圓周轉動，此時轉動中的撥料板(64)可對兼氧池(2)內的污水進行攪動，同時撥料板(64)的邊緣還可以對斜面受力塊(73)施加按壓力；步驟三：利用斜面受力塊(73)受到向下按壓，使得錐形件(74)和連接桿(72)一起向下移動，并隨著按壓力消失，并在彈簧(76)的彈力作用下，使得錐形件(74)和連接桿(72)向上移動，如此往復上下移動，可使得錐形件(74)對向下沉淀的雜物施加推動力，同時利用錐形件(74)的尖端向下可對吸液組件(12)上的球形濾網(124)向下按壓；步驟四：利用雜物清理板(752)的底部邊緣與兼氧池(2)的內表面底部貼合，使得向下移動的雜物清理板(752)對沉積在兼氧池(2)底部的雜物進行刮除，同時可通過錐形件(74)向下移動，使得擺動支撐板(751)進行轉動調節角度，并隨著錐形件(74)向上移動，可在直角彈條(753)的彈力作用下，可使得擺動支撐板(751)帶動雜物清理板(752)向四周展開；步驟五：隨著兼氧池(2)內污水液面不斷上升，此時漂浮塊(115)受到向上浮力，并通過漂浮塊(115)將封堵球(114)向上推動，使得柔性環(116)受到擠壓，使得柔性環(116)與喇叭口(112)的內表面緊密貼合，在柔性環(116)密封下形成封堵，進而對停止對污水的輸送；步驟六：利用排污泵(122)對污水進行吸出，并利用球形濾網(124)對沉淀的雜物進行阻攔，同時利用向下移動的錐形件(74)底端與球形濾網(124)的頂部接觸，并隨著錐形件(74)持續向下移動，此時球形濾網(124)受到按壓向下移動，并利用按壓力消失，并在彈性復位件(125)的彈力作用下，使得球形濾網(124)向上移動，進而使得球形濾網(124)往復移動，始終保持動態；步驟七：第一處理池(3)內的火山巖對污水進行初次吸附，之后污水進入第二處理池(4)內被活性炭吸附，經過吸附單元處理后的中水送入消毒蓄水池(5)中，利用消毒蓄水池(5)的頂部配有一個重力式加藥裝置重力式加藥裝置向消毒劑盒(8)內投藥后進行消毒滅菌，處理完成的液體通過排水管(9)排出。
發明內容
為實現以上目的，本發明通過以下技術方案予以實現：一種農村污水處理裝置，包括：
厭氧池，該厭氧池的外表面右側且靠近頂部位置固定連接有兼氧池，且所述兼氧池的底部固定且連通有沉淀池，且所述兼氧池的外表面右側固定連接有第一處理池，且所述第一處理池的外表面右側設置有第二處理池，且所述第一處理池與第二處理池之間相互連通，且所述第二處理池的外表面右側固定連接有消毒蓄水池，且所述第二處理池與消毒蓄水池之間相互連通；
還包括：
撥動機構，該撥動機構具有安裝在兼氧池背面的變速箱，且所述變速箱的外表面且遠離所述兼氧池的一側安裝有伺服電機，且所述伺服電機的輸出端延伸至變速箱的內部，且所述兼氧池的內部且靠近中央位置轉動連接有轉軸，且所述轉軸的外表面右端貫穿且兼氧池并延伸至變速箱的內部，所述伺服電機的輸出端與轉軸的外表面右端通過變速箱傳動連接，所述轉軸的外圓面固定連接有撥料板，且所述撥料板的外表面邊緣且遠離所述轉軸的一端滾動連接有滾珠，利用伺服電機的輸出端帶動轉軸進行轉動，進而使得撥料板被帶動進行圓周轉動，此時轉動中的撥料板可對兼氧池內的污水進行攪動，并在撥料板的撥動下，使得沉淀雜物均勻有序下落，同時撥料板的邊緣還可以與斜面受力塊的表面接觸，并使得斜面受力塊受到向下的按壓力，進而有助于后續對沉淀雜物的清理；
往復移動組件，該往復移動組件具有固定連接在兼氧池內表面且靠近所述轉軸位置的導軌，且所述導軌的內部中央位置滑動連接有連接桿，且所述連接桿遠離所述導軌的一端固定連接有斜面受力塊，且所述斜面受力塊的底部固定連接有錐形件，且所述錐形件的外表面邊緣設置有清理模塊，且所述連接桿的外表面底部且靠近所述導軌的一端固定連接有彈簧，所述彈簧的底端與導軌的內表面底部固定連接，利用轉動中的撥料板對斜面受力塊施加向下的按壓力，使得錐形件和連接桿一起向下移動，且彈簧受到壓縮，并隨著按壓力消失，并在彈簧的彈力作用下，使得錐形件和連接桿向上移動，如此往復上下移動，可使得錐形件對向下沉淀的雜物施加推動力，進而促進雜物的沉淀。
優選的，所述厭氧池和兼氧池內分別填充設置有活性生物填料，所述第一處理池內填充有火山巖，所述第二處理池內填充有活性炭，所述消毒蓄水池的內表面左側且靠近頂部位置安裝有消毒劑盒，且所述消毒蓄水池的外表面右側且靠近底部位置安裝有排水管，所述厭氧池的外表面左側且靠近頂部位置固定且連通有進水管。
優選的，所述滾珠均勻分布在撥料板的外表面邊緣，且所述撥料板的外表面邊緣開設有與滾珠相適配的滾動槽。
優選的，所述清理模塊包括擺動支撐板，且所述擺動支撐板的頂端與錐形件的外表面邊緣鉸接，所述擺動支撐板設置有三個，且三個所述擺動支撐板均勻分布在錐形件的外表面邊緣，所述擺動支撐板的底端固定連接有雜物清理板，所述擺動支撐板的側表面固定連接有直角彈條，且所述直角彈條遠離所述擺動支撐板的一端與錐形件的底端固定連接，利用雜物清理板的底部邊緣與兼氧池的內表面底部貼合，使得向下移動的雜物清理板對沉積在兼氧池底部的雜物進行刮除，同時利用擺動支撐板的頂端與此的表面是鉸接的，進而可通過錐形件向下移動，使得擺動支撐板進行轉動調節角度，且直角彈條被壓縮，并隨著錐形件向上移動，可在直角彈條的彈力作用下，使得擺動支撐板帶動雜物清理板向四周展開，進而有助于后續持續對沉積的雜物進行清理。
優選的，所述錐形件的外表面邊緣開設有與擺動支撐板的頂端相適配的鉸接缺口，所述雜物清理板設置為弧形。
優選的，所述兼氧池的頂部設置有污水控制組件，所述污水控制組件包括第一管道，所述第一管道的外表面右端與兼氧池的頂部中央位置固定連接，所述第一管道的外表面右端貫穿厭氧池的外表面右側并延伸至內部，所述第一管道的底端貫穿兼氧池的頂部并延伸至內部，所述第一管道的底端設置有喇叭口，所述喇叭口的側表面固定連接有弧形彈片，所述弧形彈片的底端固定連接有封堵球，所述封堵球的底部固定連接有漂浮塊，所述封堵球的頂部固定連接有柔性環，利用漂浮塊受到向上浮力，隨著污水液面的不斷升高，此時漂浮塊將封堵球向上推動，且弧形彈片受到壓縮，并使得柔性環受到擠壓，使得柔性環與喇叭口的內表面緊密貼合，在柔性環密封下形成封堵，進而對停止對污水的輸送，實現對污水的控制。
優選的，所述喇叭口從下往上孔徑逐漸減小，所述柔性環的材料設置為橡膠材質。
優選的，所述沉淀池的內部設置有吸液組件，所述吸液組件包括第二管道，所述第二管道的外表面右端與沉淀池的內表面左側固定連接，所述第二管道的外表面右端貫穿沉淀池、第一處理池，所述第二管道的外表面右端延伸至第一處理池的內部，所述第二管道的外表面右端安裝有排污泵，所述第二管道的外表面左端設置有限位晃環，所述第二管道的外表面左端且靠近所述限位晃環的位置滑動連接有球形濾網，所述球形濾網的外表面底部固定連接有彈性復位件，利用排污泵對污水進行吸出，并利用球形濾網對沉淀的雜物進行阻攔，使得沉淀雜物不易進入到第二管道內，同時利用向下移動的錐形件底端與球形濾網的頂部接觸，并隨著錐形件持續向下移動，此時球形濾網受到按壓向下移動，并利用錐形件向上移動，此時按壓力消失，并在彈性復位件的彈力作用下，使得球形濾網向上移動，進而使得球形濾網往復移動，始終保持動態，進而減少沉淀雜物沉積到球形濾網上，使得污水排出順暢。
優選的，所述彈性復位件的底端與第二管道的外表面左端固定連接，所述球形濾網的底部開設有與第二管道的外表面左端相適配的滑動孔。

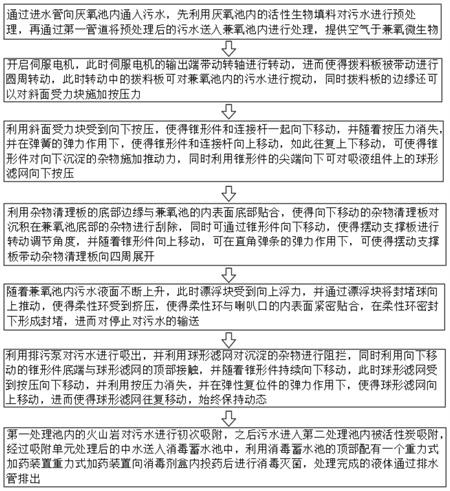

一種農村污水處理方法，包括以下步驟：
步驟一：通過進水管向厭氧池內通入污水，先利用厭氧池內的活性生物填料對污水進行預處理，再通過第一管道將預處理后的污水送入兼氧池內進行處理，提供空氣于兼氧微生物；
步驟二：開啟伺服電機，此時伺服電機的輸出端帶動轉軸進行轉動，進而使得撥料板被帶動進行圓周轉動，此時轉動中的撥料板可對兼氧池內的污水進行攪動，同時撥料板的邊緣還可以對斜面受力塊施加按壓力；
步驟三：利用斜面受力塊受到向下按壓，使得錐形件和連接桿一起向下移動，并隨著按壓力消失，并在彈簧的彈力作用下，使得錐形件和連接桿向上移動，如此往復上下移動，可使得錐形件對向下沉淀的雜物施加推動力，同時利用錐形件的尖端向下可對吸液組件上的球形濾網向下按壓；
步驟四：利用雜物清理板的底部邊緣與兼氧池的內表面底部貼合，使得向下移動的雜物清理板對沉積在兼氧池底部的雜物進行刮除，同時可通過錐形件向下移動，使得擺動支撐板進行轉動調節角度，并隨著錐形件向上移動，可在直角彈條的彈力作用下，可使得擺動支撐板帶動雜物清理板向四周展開；
步驟五：隨著兼氧池內污水液面不斷上升，此時漂浮塊受到向上浮力，并通過漂浮塊將封堵球向上推動，使得柔性環受到擠壓，使得柔性環與喇叭口的內表面緊密貼合，在柔性環密封下形成封堵，進而對停止對污水的輸送；
步驟六：利用排污泵對污水進行吸出，并利用球形濾網對沉淀的雜物進行阻攔，同時利用向下移動的錐形件底端與球形濾網的頂部接觸，并隨著錐形件持續向下移動，此時球形濾網受到按壓向下移動，并利用按壓力消失，并在彈性復位件的彈力作用下，使得球形濾網向上移動，進而使得球形濾網往復移動，始終保持動態；
步驟七：第一處理池內的火山巖對污水進行初次吸附，之后污水進入第二處理池內被活性炭吸附，經過吸附單元處理后的中水送入消毒蓄水池中，利用消毒蓄水池的頂部配有一個重力式加藥裝置重力式加藥裝置向消毒劑盒內投藥后進行消毒滅菌，處理完成的液體通過排水管排出。
本發明提供了一種農村污水處理裝置及方法。具備以下有益效果：
一、該農村污水處理裝置及方法，利用伺服電機的輸出端帶動轉軸進行轉動，進而使得撥料板被帶動進行圓周轉動，此時轉動中的撥料板可對兼氧池內的污水進行攪動，并在撥料板的撥動下，使得沉淀雜物均勻有序下落，同時撥料板的邊緣還可以與斜面受力塊的表面接觸，并使得斜面受力塊受到向下的按壓力，進而有助于后續對沉淀雜物的清理。
二、該農村污水處理裝置及方法，利用轉動中的撥料板對斜面受力塊施加向下的按壓力，使得錐形件和連接桿一起向下移動，并隨著撥料板與斜面受力塊脫離，此時按壓力消失，并在彈簧的彈力作用下，使得錐形件和連接桿向上移動，如此往復上下移動，可使得錐形件對向下沉淀的雜物施加推動力，進而促進雜物的沉淀，同時利用錐形件向下移動時，錐形件的底端可對吸液組件上的球形濾網向下按壓，進而有助于減少雜物附著在球形濾網上。
三、該農村污水處理裝置及方法，利用擺動支撐板對雜物清理板的支撐，使得向下移動的雜物清理板對沉積在兼氧池底部的雜物進行刮除，同時可通過錐形件向下移動，使得擺動支撐板進行轉動調節角度，并隨著錐形件向上移動，可在直角彈條的彈力作用下，使得擺動支撐板帶動雜物清理板向四周展開，進而有助于后續持續對沉積的雜物進行清理。
四、該農村污水處理裝置及方法，隨著兼氧池內污水液面不斷上升，利用污水液面與漂浮塊的底部接觸，此時漂浮塊受到向上浮力，隨著污水液面的不斷升高，此時漂浮塊將封堵球向上推動，且弧形彈片受到壓縮，并使得柔性環受到擠壓，使得柔性環與喇叭口的內表面緊密貼合，在柔性環密封下形成封堵，進而對停止對污水的輸送，實現對污水的控制。
五、該農村污水處理裝置及方法，利用球形濾網對沉淀的雜物進行阻攔，使得沉淀雜物不易進入到第二管道內，同時利用錐形件對球形濾網按壓按壓，使得球形濾網向下移動，并利用錐形件向上移動，此時按壓力消失，并在彈性復位件的彈力作用下，使得球形濾網向上移動，進而使得球形濾網往復移動，始終保持動態，進而減少沉淀雜物沉積到球形濾網上，使得污水排出順暢。
（發明人：李春和;李彥超）
