公布日：2023.07.28

申請日：2023.06.26

分類號：C02F11/125(2019.01)I;C02F11/14(2019.01)I;C02F11/12(2019.01)I;B01F27/231(2022.01)I;B01F27/90(2022.01)I

摘要

一種污泥固液處理用疊螺脫水機，涉及污泥處理技術領域，包括混合箱、脫水箱和廢水回收箱，脫水箱整體擺動安裝在廢水回收箱的上端，混合箱內設有攪拌混合組件，脫水箱內設有疊螺脫水組件；疊螺脫水組件包括兩組并列設置的脫水絞龍，每組脫水絞龍分別包括平行于脫水箱設置的轉軸，每根轉軸的周壁上分別固接有疊螺片，疊螺片沿轉軸的軸向延伸；脫水箱內設有分隔板，分隔板的兩端固定在脫水箱縱向內側壁的中間位置，分隔板將脫水箱內部的空間分隔為濃縮區和脫水區；濃縮區內設有若干塊濃縮活動板。本發明解決了傳統技術中的疊螺脫水機在進行污泥脫水過程中存在的絮凝劑添加和混合不充分、過濾主體的傾角和疊片的間距無法調節以及脫水不徹底的問題。

權利要求書

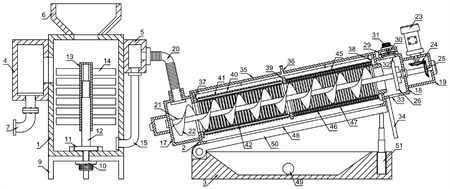

1.一種污泥固液處理用疊螺脫水機，其特征在于：包括混合箱（1）、脫水箱（2）和廢水回收箱（3），所述脫水箱（2）整體擺動安裝在所述廢水回收箱（3）的上端，所述混合箱（1）內設有攪拌混合組件，所述脫水箱（2）內設有疊螺脫水組件；所述疊螺脫水組件包括兩組并列設置的脫水絞龍，每組所述脫水絞龍分別包括平行于所述脫水箱（2）設置的轉軸（21），每根所述轉軸（21）的周壁上分別固接有疊螺片（22），所述疊螺片（22）沿所述轉軸（21）的軸向延伸；所述脫水箱（2）的兩個橫向內側壁上分別固接有對稱的第一固定安裝板（37）和第二固定安裝板（38）；所述脫水箱（2）內還設有分隔板（39），所述分隔板（39）平行設置于所述第一固定安裝板（37）和所述第二固定安裝板（38）之間，所述分隔板（39）的兩端固定在所述脫水箱（2）縱向內側壁的中間位置，所述分隔板（39）將所述脫水箱（2）內部的空間分隔為濃縮區和脫水區；所述濃縮區內設有若干塊濃縮活動板（40），每塊所述濃縮活動板（40）均為中部開口的圓環板；若干塊所述濃縮活動板（40）并排套設在兩個所述脫水絞龍的外側，所述第一固定安裝板（37）和所述分隔板（39）之間設有兩根上下對稱設置的限位滑桿（41），若干塊所述濃縮活動板（40）滑動安裝在兩根所述限位滑桿（41）上；所述濃縮區內還設有用于調整若干塊所述濃縮活動板（40）滑動位置和間距的調節機構；位于所述脫水區內的兩個所述脫水絞龍的外側分別固定套設有若干塊脫水固定板（45）；所述混合箱（1）的下端面固接有支撐座（9），所述攪拌混合組件包括固接于所述支撐座（9）下表面中心處的攪拌驅動電機（10），所述攪拌驅動電機（10）的輸出軸向上穿過所述支撐座（9）并延伸至所述混合箱（1）的內部；所述攪拌混合組件還包括轉動設置的連接圓板（11），所述連接圓板（11）緊貼所述混合箱（1）的內底面設置，所述攪拌驅動電機（10）的輸出軸末端固接至所述連接圓板（11）的下表面中心處；所述連接圓板（11）的上表面固接有豎向的升降伸縮缸（12），所述升降伸縮缸（12）的外側套設有升降筒（13），所述升降筒（13）為上端封閉，下端開口的半通圓筒，所述升降伸縮缸（12）的上部伸縮端固接至所述升降筒（13）的內頂面上，所述升降筒（13）的內周壁緊貼所述升降伸縮缸（12）的外壁上下滑動；所述升降筒（13）的外周壁固接有若干塊混合攪拌板（14），若干塊所述混合攪拌板（14）沿所述升降筒（13）的軸向及周向等間距設置；所述混合箱（1）的外周壁上固接有相對的進料中轉箱（4）和出料中轉箱（5），所述混合箱（1）的上端面上固接有與之連通的錐形加料斗（6）；所述進料中轉箱（4）的側壁與所述混合箱（1）的外壁相連通，所述進料中轉箱（4）的下端面固接有進泥管（7），所述進料中轉箱（4）的外側壁上固接有進料真空泵（8）；所述出料中轉箱（5）的下端面上固接有上料管（15），所述上料管（15）的下端連通延伸至所述混合箱（1）的下部，所述出料中轉箱（5）的側端面上固接有出料真空泵（16）；所述脫水箱（2）為上端開口的方形箱，所述脫水箱（2）的橫向外端面上分別固接有接料箱（17）和排料箱（18），所述排料箱（18）的外端面上固接有傳動箱（19）；所述出料中轉箱（5）和所述接料箱（17）之間設有用于連通進料的波紋管（20）；所述排料箱（18）內伸縮設有背壓板（26），所述背壓板（26）上開設有對所述轉軸（21）進行避讓的連通口（27）；所述傳動箱（19）的內側壁上固接有水平的推拉伸縮缸（28），所述推拉伸縮缸（28）的伸縮末端穿過所述排料箱（18）的外壁并固接至所述背壓板（26）的側壁中心處。

2.根據權利要求1所述的一種污泥固液處理用疊螺脫水機，其特征在于：所述傳動箱（19）的上端面上固接有兩個豎向設置的主軸電機（23），兩個所述主軸電機（23）與兩根所述轉軸（21）一一對應設置；每個所述主軸電機（23）的輸出軸末端分別向下穿過所述傳動箱（19）的外壁并固接有主傳動錐齒（24）；所述轉軸（21）的一端轉動安裝在所述傳動箱（19）的內側壁上，所述轉軸（21）靠近所述傳動箱（19）一端的外壁上固接有副傳動錐齒（25），所述副傳動錐齒（25）與所述主傳動錐齒（24）之間嚙合傳動；所述轉軸（21）的另一端轉動安裝在所述接料箱（17）的內側壁上。

3.根據權利要求1所述的一種污泥固液處理用疊螺脫水機，其特征在于：所述排料箱（18）的上端面上固接有烘干箱（29），所述烘干箱（29）內設有烘干風輪（30），所述烘干箱（29）上固接有驅動所述烘干風輪（30）轉動的直流電機（31），所述排料箱（18）的上箱壁上開設有與所述烘干箱（29）相連通的進風口（32）；所述排料箱（18）的下端面上開設有排泥口（33），所述排泥口（33）的外側設有導向板（34），所述導向板（34）固接在所述烘干箱（29）的外端面上；所述脫水箱（2）的開口處固定有封口蓋板（35），所述封口蓋板（35）的下表面固定安裝有噴淋管（36）。

4.根據權利要求1所述的一種污泥固液處理用疊螺脫水機，其特征在于：所述調節機構包括豎向設置的滑動安裝板（43），所述滑動安裝板（43）設置于兩個所述脫水絞龍之間，所述滑動安裝板（43）的兩端分別滑動卡裝在所述第一固定安裝板（37）和所述分隔板（39）的側壁上；所述滑動安裝板（43）的相對側壁上固接有若干塊豎向的條形板（44），每塊所述條形板（44）分別卡裝在相鄰兩塊所述濃縮活動板（40）之間。

5.根據權利要求1所述的一種污泥固液處理用疊螺脫水機，其特征在于：所述脫水箱（2）的下端面上開設有排水口（48）；所述廢水回收箱（3）的上端開口設置，所述廢水回收箱（3）內設有水平的排水管（49）。

6.根據權利要求1所述的一種污泥固液處理用疊螺脫水機，其特征在于：所述脫水箱（2）的下部固接有擺動安裝架（50），所述擺動安裝架（50）的一端鉸接安裝在所述廢水回收箱（3）的上端一側，所述廢水回收箱（3）的另一側設有豎向的支撐伸縮缸（51），所述支撐伸縮缸（51）的伸縮末端與所述擺動安裝架（50）的下表面支撐相抵。

發明內容

針對現有技術中的缺陷，本發明提供一種污泥固液處理用疊螺脫水機，用以解決傳統技術中的疊螺脫水機在進行污泥脫水過程中存在的絮凝劑添加和混合不充分、過濾主體的傾角和疊片的間距無法調節以及脫水不徹底的問題。

為實現上述目的，本發明提供如下技術方案：

一種污泥固液處理用疊螺脫水機，包括混合箱、脫水箱和廢水回收箱，所述脫水箱整體擺動安裝在所述廢水回收箱的上端，所述混合箱內設有攪拌混合組件，所述脫水箱內設有疊螺脫水組件。

作為一種優化的方案，所述疊螺脫水組件包括兩組并列設置的脫水絞龍，每組所述脫水絞龍分別包括平行于所述脫水箱設置的轉軸，每根所述轉軸的周壁上分別固接有疊螺片，所述疊螺片沿所述轉軸的軸向延伸。

作為一種優化的方案，所述脫水箱的兩個橫向內側壁上分別固接有對稱的第一固定安裝板和第二固定安裝板。

作為一種優化的方案，所述脫水箱內還設有分隔板，所述分隔板平行設置于所述第一固定安裝板和所述第二固定安裝板之間，所述分隔板的兩端固定在所述脫水箱縱向內側壁的中間位置，所述分隔板將所述脫水箱內部的空間分隔為濃縮區和脫水區。

作為一種優化的方案，所述濃縮區內設有若干塊濃縮活動板，每塊所述濃縮活動板均為中部開口的圓環板。若干塊所述濃縮活動板并排套設在兩個所述脫水絞龍的外側，所述第一固定安裝板和所述分隔板之間設有兩根上下對稱設置的限位滑桿，若干塊所述濃縮活動板滑動安裝在兩根所述限位滑桿上。

作為一種優化的方案，所述濃縮區內還設有用于調整若干塊所述濃縮活動板滑動位置和間距的調節機構。

作為一種優化的方案，位于所述脫水區內的兩個所述脫水絞龍的外側分別固定套設有若干塊脫水固定板。

作為一種優化的方案，所述混合箱的下端面固接有支撐座，所述攪拌混合組件包括固接于所述支撐座下表面中心處的攪拌驅動電機，所述攪拌驅動電機的輸出軸向上穿過所述支撐座并延伸至所述混合箱的內部。

作為一種優化的方案，所述攪拌混合組件還包括轉動設置的連接圓板，所述連接圓板緊貼所述混合箱的內底面設置，所述攪拌驅動電機的輸出軸末端固接至所述連接圓板的下表面中心處。

作為一種優化的方案，所述連接圓板的上表面固接有豎向的升降伸縮缸，所述升降伸縮缸的外側套設有升降筒，所述升降筒為上端封閉，下端開口的半通圓筒，所述升降伸縮缸的上部伸縮端固接至所述升降筒的內頂面上，所述升降筒的內周壁緊貼所述升降伸縮缸的外壁上下滑動。

作為一種優化的方案，所述升降筒的外周壁固接有若干塊混合攪拌板，若干塊所述混合攪拌板沿所述升降筒的軸向及周向等間距設置。

作為一種優化的方案，所述混合箱的外周壁上固接有相對的進料中轉箱和出料中轉箱，所述混合箱的上端面上固接有與之連通的錐形加料斗。

作為一種優化的方案，所述進料中轉箱的側壁與所述混合箱的外壁相連通，所述進料中轉箱的下端面固接有進泥管，所述進料中轉箱的外側壁上固接有進料真空泵。

作為一種優化的方案，所述出料中轉箱的下端面上固接有上料管，所述上料管的下端連通延伸至所述混合箱的下部，所述出料中轉箱的側端面上固接有出料真空泵。

作為一種優化的方案，所述脫水箱為上端開口的方形箱，所述脫水箱的橫向外端面上分別固接有接料箱和排料箱，所述排料箱的外端面上固接有傳動箱。

作為一種優化的方案，所述出料中轉箱和所述接料箱之間設有用于連通進料的波紋管。

作為一種優化的方案，所述傳動箱的上端面上固接有兩個豎向設置的主軸電機，兩個所述主軸電機與兩根所述轉軸一一對應設置。

作為一種優化的方案，每個所述主軸電機的輸出軸末端分別向下穿過所述傳動箱的外壁并固接有主傳動錐齒。

作為一種優化的方案，所述轉軸的一端轉動安裝在所述傳動箱的內側壁上，所述轉軸靠近所述傳動箱一端的外壁上固接有副傳動錐齒，所述副傳動錐齒與所述主傳動錐齒之間嚙合傳動。

作為一種優化的方案，所述轉軸的另一端轉動安裝在所述接料箱的內側壁上。

作為一種優化的方案，所述排料箱內伸縮設有背壓板，所述背壓板上開設有對所述轉軸進行避讓的連通口。

作為一種優化的方案，所述傳動箱的內側壁上固接有水平的推拉伸縮缸，所述推拉伸縮缸的伸縮末端穿過所述排料箱的外壁并固接至所述背壓板的側壁中心處。

作為一種優化的方案，所述排料箱的上端面上固接有烘干箱，所述烘干箱內設有烘干風輪，所述烘干箱上固接有驅動所述烘干風輪轉動的直流電機，所述排料箱的上箱壁上開設有與所述烘干箱相連通的進風口。

作為一種優化的方案，所述排料箱的下端面上開設有排泥口，所述排泥口的外側設有導向板，所述導向板固接在所述烘干箱的外端面上。

作為一種優化的方案，所述脫水箱的開口處固定有封口蓋板，所述封口蓋板的下表面固定安裝有噴淋管。

作為一種優化的方案，所述調節機構包括豎向設置的滑動安裝板，所述滑動安裝板設置于兩個所述脫水絞龍之間，所述滑動安裝板的兩端分別滑動卡裝在所述第一固定安裝板和所述分隔板的側壁上。

作為一種優化的方案，所述滑動安裝板的相對側壁上固接有若干塊豎向的條形板，每塊所述條形板分別卡裝在相鄰兩塊所述濃縮活動板之間。

作為一種優化的方案，所述脫水箱的下端面上開設有排水口。

作為一種優化的方案，所述廢水回收箱的上端開口設置，所述廢水回收箱內設有水平的排水管。

作為一種優化的方案，所述脫水箱的下部固接有擺動安裝架，所述擺動安裝架的一端鉸接安裝在所述廢水回收箱的上端一側，所述廢水回收箱的另一側設有豎向的支撐伸縮缸，所述支撐伸縮缸的伸縮末端與所述擺動安裝架的下表面支撐相抵。

與現有技術相比，本發明的有益效果是：

本發明中設置的混合箱可在污泥脫水前使其與絮凝劑充分混合，具體則是通過設置了一個可升降的攪拌混合組件來對加入到混合箱中的污泥和絮凝劑進行攪拌，解決了污泥脫水過程中絮凝劑添加不便的問題。

本發明中的脫水箱及其內部的過濾主體部分是整體擺動安裝在廢水回收箱的上端部的，并可在支撐伸縮缸的控制下擺動升降，以調整過濾主體的傾斜角度，從而適應不同性質的污泥的疊螺脫水處理，并且對于脫水箱的角度調節是線性的，整個調節過程也無需關停機器，便于操作。

本發明中的脫水箱的內部空間被分隔板分割成濃縮區和脫水區，其中濃縮區內并列設置的濃縮活動板具有滑動可調性，可通過調節機構來調整相鄰兩塊濃縮活動板之間的間距，從而改變濃縮區的濾過性，以此來適用不同流動性和脫水性的污泥的脫水處理。

本發明中的排料箱的上端面上設置的烘干箱可對一次脫水的泥餅進行二次烘干，消除其中殘留的水分，使污泥的脫水完全、徹底。

（發明人：郝志偉）
