公布日：2023.08.01

申請日：2023.07.03

分類號：C02F11/00(2006.01)I;C02F11/13(2019.01)I

摘要

本發明公開了一種污泥無害化處理的固化設備，包括支撐架和處理箱，所述處理箱設置在支撐架內部并與支撐架內壁固定連接，所述支撐架頂部一側固定連接有驅動電機，還包括進料口，該進料口設置在處理箱頂部并與處理箱內部連通，所述進料口用于將物料送入處理箱內部；處理裝置，該處理裝置設置在處理箱內部，所述處理裝置一端貫穿處理箱并與與驅動電機的驅動軸固定連接，所述處理裝置遠離驅動電機的一端與處理箱內壁轉動連接，所述處理裝置用于對處理箱內部的污泥進行固化處理，本發明涉及污泥固化處理技術領域。該一種污泥無害化處理的固化設備，通過直接對處理裝置進行加熱，從而避免能量在多級轉化過程中產生的大量浪費。

權利要求書

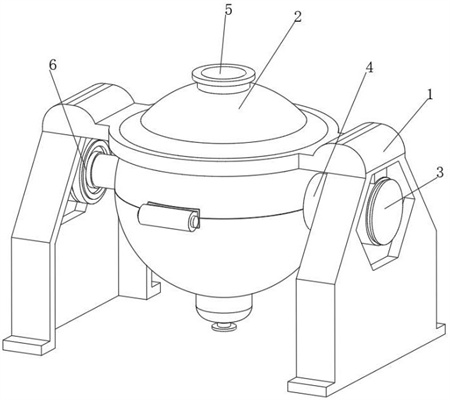

1.一種污泥無害化處理的固化設備，包括支撐架（1）和處理箱（2），所述處理箱（2）設置在支撐架（1）內部并與支撐架（1）內壁固定連接，所述支撐架（1）頂部一側固定連接有驅動電機（3），其特征在于：還包括進料口（5），該進料口（5）設置在處理箱（2）頂部并與處理箱（2）內部連通，所述進料口（5）用于將物料送入處理箱（2）內部；處理裝置（4），該處理裝置（4）設置在處理箱（2）內部，所述處理裝置（4）一端貫穿處理箱（2）并與與驅動電機（3）的驅動軸固定連接，所述處理裝置（4）遠離驅動電機（3）的一端與處理箱（2）內壁轉動連接，所述處理裝置（4）用于對處理箱（2）內部的污泥進行固化處理；加熱裝置（6），該加熱裝置（6）設置在支撐架（1）上遠離驅動電機（3）的一側，所述加熱裝置（6）與支撐架（1）固定連接，所述處理裝置（4）一端延伸至加熱裝置（6）內部，所述加熱裝置（6）用于對處理裝置（4）進行加熱；所述進料口（5）包括料管（51），所述料管（51）內部設置有儲料箱（52），所述儲料箱（52）側面通過連接桿與料管（51）內壁固定連接，所述儲料箱（52）頂部固定連接有伸縮桿（53），所述伸縮桿（53）頂部固定連接有球形推板（54），所述球形推板（54）底部中心位置固定連接有擠壓推桿（55），所述擠壓推桿（55）底部貫穿儲料箱（52）并延伸至儲料箱（52）內部，所述擠壓推桿（55）位于儲料箱（52）內部的一端固定連接有堵頭（56），所述儲料箱（52）頂部與球形推板（54）之間設置有弧形彈簧（57）；所述料管（51）底部與處理箱（2）頂部連通，所述堵頭（56）底部貫穿儲料箱（52）底部并延伸至儲料箱（52）外部，所述儲料箱（52）內部填充有固化劑。

2.根據權利要求1所述的一種污泥無害化處理的固化設備，其特征在于：所述處理箱（2）包括上箱體（21）和下箱體（22），所述上箱體（21）和下箱體（22）之間通過鉸鏈轉動連接，所述上箱體（21）和下箱體（22）遠離鉸鏈的一側通過固定卡扣固定連接，所述下箱體（22）底部中心位置連通有伸縮套筒（23），所述伸縮套筒（23）遠離下箱體（22）的一側貫穿并螺紋連接有螺紋推桿（24），所述螺紋推桿（24）位于下箱體（22）內部的一端固定連接有伸縮推桿（25），所述伸縮推桿（25）遠離螺紋推桿（24）的一端固定連接有弧形堵頭（26）。

3.根據權利要求2所述的一種污泥無害化處理的固化設備，其特征在于：所述上箱體（21）側面有支撐架（1）固定連接，所述弧形堵頭（26）設置在伸縮套筒（23）內部遠離螺紋推桿（24）的一端，所述弧形堵頭（26）與伸縮套筒（23）內壁滑動連接。

4.根據權利要求2所述的一種污泥無害化處理的固化設備，其特征在于：所述上箱體（21）和下箱體（22）均設置為半球形，所述進料口（5）開設在上箱體（21）頂部。

5.根據權利要求1所述的一種污泥無害化處理的固化設備，其特征在于：所述處理裝置（4）包括轉動軸（41），所述轉動軸（41）上套設并固定連接有導熱圈（42），所述導熱圈（42）側面固定連接有攪拌片（43），所述攪拌片（43）側面固定連接有導熱片（44），所述轉動軸（41）一端固定連接有控制裝置（45），所述轉動軸（41）側面固定連接有弧形推塊（46）。

6.根據權利要求5所述的一種污泥無害化處理的固化設備，其特征在于：所述轉動軸（41）遠離控制裝置（45）的一端貫穿處理箱（2）并延伸至加熱裝置（6）內部，所述控制裝置（45）貫穿處理箱（2）并與處理箱（2）固定連接，所述驅動電機（3）的驅動軸與控制裝置（45）固定連接，并通過控制裝置（45）帶動轉動軸（41）轉動。

7.根據權利要求5所述的一種污泥無害化處理的固化設備，其特征在于：所述轉動軸（41）和攪拌片（43）均選用導熱金屬制成，所述導熱片（44）垂直攪拌片（43）設置。

8.根據權利要求5所述的一種污泥無害化處理的固化設備，其特征在于：所述控制裝置（45）包括控制盤（451），所述控制盤（451）內壁轉動連接有轉動塊（452），所述控制盤（451）內壁位于轉動塊（452）一側的部分滑動連接有驅動板（453），所述轉動塊（452）靠近驅動板（453）的一側開設有限位槽（454），所述限位槽（454）內壁滾動連接有滾珠（455），所述驅動板（453）靠近轉動塊（452）的一側開設有與滾珠（455）相適配的凹槽，所述驅動板（453）遠離轉動塊（452）的一側固定連接有彈性伸縮桿（456），所述控制盤（451）內壁位于驅動板（453）一側的部分固定連接有擠壓開關（457），所述控制盤（451）貫穿處理箱（2）并與處理箱（2）固定連接，所述轉動軸（41）貫穿控制盤（451）并與轉動塊（452）固定連接，所述彈性伸縮桿（456）遠離驅動板（453）的一端貫穿控制盤（451）并與驅動電機（3）的驅動軸固定連接，所述擠壓開關（457）與驅動電機（3）電性連接。

發明內容

為實現以上目的，本發明通過以下技術方案予以實現：一種污泥無害化處理的固化設備，包括支撐架和處理箱，所述處理箱設置在支撐架內部并與支撐架內壁固定連接，所述支撐架頂部一側固定連接有驅動電機，還包括

進料口，該進料口設置在處理箱頂部并與處理箱內部連通，所述進料口用于將物料送入處理箱內部；

處理裝置，該處理裝置設置在處理箱內部，所述處理裝置一端貫穿處理箱并與與驅動電機的驅動軸固定連接，所述處理裝置遠離驅動電機的一端與處理箱內壁轉動連接，所述處理裝置用于對處理箱內部的污泥進行固化處理；

加熱裝置，該加熱裝置設置在支撐架上遠離驅動電機的一側，所述加熱裝置與支撐架固定連接，所述處理裝置一端延伸至加熱裝置內部，所述加熱裝置用于對處理裝置進行加熱，通過直接對處理裝置進行加熱，從而避免能量在多級轉化過程中產生的大量浪費，節能效果較好。

優選的，所述處理箱包括上箱體和下箱體，所述上箱體和下箱體之間通過鉸鏈轉動連接，所述上箱體和下箱體遠離鉸鏈的一側通過固定卡扣固定連接，所述下箱體底部中心位置連通有伸縮套筒，所述伸縮套筒遠離下箱體的一側貫穿并螺紋連接有螺紋推桿，所述螺紋推桿位于下箱體內部的一端固定連接有伸縮推桿，所述伸縮推桿遠離螺紋推桿的一端固定連接有弧形堵頭，當下箱體轉動至豎直位置時，內部物料即可在重力作用下從下箱體內部脫落，當物料與下箱體之間粘附較緊密時，還可通過伸縮推桿帶動弧形堵頭伸長，將物料從下箱體內部頂出，排料操作比較方便，當使用環境不方便使用伸縮推桿時，可通過轉動螺紋推桿，通過螺紋推桿推動伸縮推桿以及弧形堵頭移動并將物料頂出，適應性較好。

優選的，所述上箱體側面有支撐架固定連接，所述弧形堵頭設置在伸縮套筒內部遠離螺紋推桿的一端，所述弧形堵頭與伸縮套筒內壁滑動連接。

優選的，所述上箱體和下箱體均設置為半球形，所述進料口開設在上箱體頂部。

優選的，所述處理裝置包括轉動軸，所述轉動軸上套設并固定連接有導熱圈，所述導熱圈側面固定連接有攪拌片，所述攪拌片側面固定連接有導熱片，所述轉動軸一端固定連接有控制裝置，所述轉動軸側面固定連接有弧形推塊，可通過攪拌片以及導熱片對處理箱內部的物料進行加熱，通過多組攪拌片以及導熱片的設置使得處理箱內部的物料受熱更加均勻，固化處理效較好。

優選的，所述轉動軸遠離控制裝置的一端貫穿處理箱并延伸至加熱裝置內部，所述控制裝置貫穿處理箱并與處理箱固定連接，所述驅動電機的驅動軸與控制裝置固定連接，并通過控制裝置帶動轉動軸轉動。

優選的，所述轉動軸和攪拌片均選用導熱金屬制成，所述導熱片垂直攪拌片設置。

優選的，所述控制裝置包括控制盤，所述控制盤內壁轉動連接有轉動塊，所述控制盤內壁位于轉動塊一側的部分滑動連接有驅動板，所述轉動塊靠近驅動板的一側開設有限位槽，所述限位槽內壁滾動連接有滾珠，所述驅動板靠近轉動塊的一側開設有與滾珠相適配的凹槽，所述驅動板遠離轉動塊的一側固定連接有彈性伸縮桿，所述控制盤內壁位于驅動板一側的部分固定連接有擠壓開關，方便在物料固化到一定程度時自動關閉驅動電機，避免驅動電機受到過大的負載導致產生損壞，保護性較好，并且無需人工手動控制，使用方便。

優選的，所述控制盤貫穿處理箱并與處理箱固定連接，所述轉動軸貫穿控制盤并與轉動塊固定連接。

優選的，所述彈性伸縮桿遠離驅動板的一端貫穿控制盤并與驅動電機的驅動軸固定連接，所述擠壓開關與驅動電機電性連接。

優選的，所述進料口包括料管，所述料管內部設置有儲料箱，所述儲料箱側面通過連接桿與料管內壁固定連接，所述儲料箱頂部固定連接有伸縮桿，所述伸縮桿頂部固定連接有球形推板，所述球形推板底部中心位置固定連接有擠壓推桿，所述擠壓推桿底部貫穿儲料箱并延伸至儲料箱內部，所述擠壓推桿位于儲料箱內部的一端固定連接有堵頭，所述儲料箱頂部與球形推板之間設置有弧形彈簧，方便自動向處理箱內部添加固化劑，并且可在進料的同時進行固化劑的添加，使得物料在進料的過程中就能夠與固化劑混在一起，使得固化劑能夠均勻分布在處理箱內部的物料內部，使用效果較好。

優選的，所述料管底部與處理箱頂部連通，所述堵頭底部貫穿儲料箱底部并延伸至儲料箱外部，所述儲料箱內部填充有固化劑。

本發明提供了一種污泥無害化處理的固化設備。具備以下有益效果：

1、該一種污泥無害化處理的固化設備，使用時將污泥通過進料口排入處理箱內部，然后通過加熱裝置對處理裝置進行加熱，加熱過后的處理裝置對處理箱內部的污泥進行固化操作即可，通過直接對處理裝置進行加熱，從而避免能量在多級轉化過程中產生的大量浪費，節能效果較好。

2、該一種污泥無害化處理的固化設備，設置有處理箱，當需要排料時，通過固定卡扣將上箱體和下箱體分開，下箱體繞鉸鏈轉動，使得內部固化之后的污泥隨下箱體一起轉動，當下箱體轉動至豎直位置時，內部物料即可在重力作用下從下箱體內部脫落，當物料與下箱體之間粘附較緊密時，還可通過伸縮推桿帶動弧形堵頭伸長，將物料從下箱體內部頂出，排料操作比較方便，當使用環境不方便使用伸縮推桿時，可通過轉動螺紋推桿，通過螺紋推桿推動伸縮推桿以及弧形堵頭移動并將物料頂出，適應性較好。

3、該一種污泥無害化處理的固化設備，設置有處理裝置，當物料排入處理箱內部時，驅動電機通過控制裝置帶動轉動軸轉動，轉動軸帶動導熱圈轉動，導熱圈帶動攪拌片和導熱片轉動，即可通過攪拌片以及導熱片對處理箱內部的物料進行加熱，通過多組攪拌片以及導熱片的設置使得處理箱內部的物料受熱更加均勻，固化處理效較好。

4、該一種污泥無害化處理的固化設備，設置有控制裝置，隨著處理箱內部污泥中的水分逐漸蒸發，攪拌片以及導熱片轉動時受到的阻力逐漸增大，攪拌片受到的阻力通過轉動軸傳遞至轉動塊上，導致轉動塊更難被轉動，即滾珠受到更大的擠壓力，從而使得滾珠對驅動板上凹槽的擠壓力增大，當阻力達到一定程度時，即處理箱內部的物料固化到合格程度時，滾珠從驅動板上的凹槽內部脫出，并將驅動板朝向彈性伸縮桿的方向擠壓，使得驅動板擠壓到擠壓開關，此時擠壓開關控制驅動電機關閉，方便在物料固化到一定程度時自動關閉驅動電機，避免驅動電機受到過大的負載導致產生損壞，保護性較好，并且無需人工手動控制，使用方便。

5、該一種污泥無害化處理的固化設備，進料時向料管內部通入物料，物料堆積在球形推板上，并從球形推板與料管內壁之間的空間排出至處理箱內部，同時堆積在球形推板上的物料將球形推板向下擠壓，球形推板通過擠壓推桿帶動堵頭向下移動，從而使堵頭從儲料箱底部脫出，儲料箱內部的固化劑即可從儲料箱底部排出，方便自動向處理箱內部添加固化劑，并且可在進料的同時進行固化劑的添加，使得物料在進料的過程中就能夠與固化劑混在一起，使得固化劑能夠均勻分布在處理箱內部的物料內部，使用效果較好。

（發明人：胡哲維;李斌;胡建軍;陳勇杰;劉曼）
