公布日：2023.09.05

申請日：2023.07.06

分類號：B01D33/04(2006.01)I;B01D33/46(2006.01)I;B01D33/50(2006.01)I;B01D33/056(2006.01)I

摘要

本發明涉及一種可處理絮狀物的廢水處理設備，涉及廢水處理技術領域，其包括蓄水池、絮狀物過濾機構、排水機構和清洗濾網的清洗機構；所述絮狀物過濾機構包括第一支撐座、濾網、驅動濾網移動的第一驅動組件；所述第一支撐座設置在地面上，所述第一驅動組件一端與第一支撐座上，另一端與濾網連接，所述濾網設置在蓄水出水口下方；所述排水機構設置在濾網下方；所述清洗機構設置在濾網遠離排水機構的一端。本發明保證了濾網過濾的連續性，進而提高了廢水的處理效率；同時還能實現濾網的在線清洗，減輕了操作的人員的勞動強度，提高了清洗效率。

權利要求書

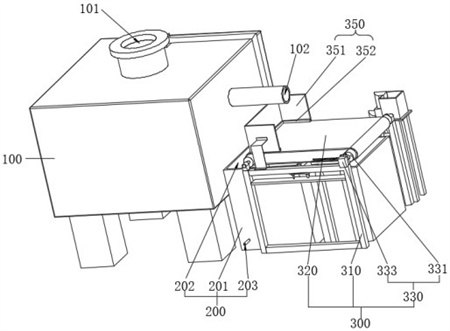

1.一種可處理絮狀物的廢水處理設備，其特征在于：包括蓄水池（100）、絮狀物過濾機構（300）、排水機構（200）和清洗濾網（320）的清洗機構（400）；所述蓄水池（100）上設置有第一進水口（101）和第一出水口（102）；所述絮狀物過濾機構（300）包括第一支撐座（310）、濾網（320）、驅動濾網（320）移動的第一驅動組件（330）；所述第一支撐座（310）設置在地面上，所述第一驅動組件（330）固定端設置在所述第一支撐座（310）上，所述第一驅動組件（330）的移動端與濾網（320）連接，所述濾網（320）設置在第一出水口（102）下方；所述排水機構（200）上設置有第二進水口（202）和第二出水口（203），所述第二進水口（202）設置在濾網（320）的下方，所述第二出水口（203）與指定輸送管道連接；所述清洗機構（400）包括第二支撐座（410）和噴淋組件（420），所述第二支撐座（410）設置在地面上，所述噴淋組件（420）設置在第二支撐座（410）上，所述噴淋組件（420）位于濾網（320）遠離排水機構（200）的一端，且所述噴淋組件（420）噴淋方向與廢水進入濾網（320）的的方向相反。

2.根據權利要求1所述的一種可處理絮狀物的廢水處理設備，其特征在于：所述濾網（320）為柔性環形濾網（320），所述第一驅動組件（330）包括第一回轉軸（331）、第二回轉軸（332）和第一驅動件（333）；第一回轉軸（331）和第二回轉軸（332）對稱設置在第一支撐座（310）長度方向兩端，第一回轉軸（331）和第二回轉軸（332）均轉動連接在第一支撐座（310）上，濾網（320）的一端環繞在第一回轉軸（331）上，濾網（320）的另一端環繞在第二回轉軸（332）上，且濾網（320）處于張緊狀態，所述第一驅動件（333）固定端與第一支撐座（310）連接，輸出端與第一回轉軸（331）的一端連接。

3.根據權利要求2所述的一種可處理絮狀物的廢水處理設備，其特征在于：所述絮狀物過濾機構（300）還包括支撐過濾網（320）的支撐組件（340），所述支撐組件（340）包括調節板（342）和托輥（341），所述托輥（341）轉動連接在所述調節板（342）上，所述托輥（341）設置在第一回轉軸（331）和第二回轉軸（332）之間的下方，所述托輥（341）軸心與第一回轉軸（331）軸心平行，且托輥（341）的外圓與濾網（320）的松邊抵接；所述調節板（342）沿豎直方向活動連接在第一支撐座（310）上。

4.根據權利要求1-3中任意一項所述的一種可處理絮狀物的廢水處理設備，其特征在于：所述絮狀物過濾機構（300）還包括使濾網（320）移動過程中密封的密封組件（350）；所述密封組件（350）包括擋板（351）和密封毛刷（352），所述擋板（351）設置在第一出水口（102）下方，且位于濾網（320）上方，所述擋板（351）的相對兩側分別設置在濾網（320）的寬度方向兩側，且均與第一支撐座（310）連接，所述擋板（351）的另一側設置在濾網（320）的正上方；所述密封毛刷（352）一端與擋板（351）的側邊連接，另一端抵接在濾網（320）表面。

5.根據權利要求4所述的一種可處理絮狀物的廢水處理設備，其特征在于：所述噴淋組件（420）包括噴淋頭（421）和給噴淋頭（421）供水的供水箱（422），所述供水箱（422）設置在地面上，且供水箱（422）上設置有第三進水口（4221）和第三出水口（4222），所述噴淋頭（421）與第三出水口（4222）連接，所述清洗機構（400）還包括驅動噴淋頭（421）移動的第二驅動組件（430），第二驅動組件（430）的固定端與第二支撐座（410）連接，第二驅動組件（430）的移動端與噴淋頭（421）連接，且噴淋頭（421）沿垂直于第二驅動組件（430）的移動方向設置有多個噴水孔（4211）。

6.根據權利要求5所述的一種可處理絮狀物的廢水處理設備，其特征在于：所述清洗機構（400）還包括毛刷組件（440），毛刷組件（440）包括毛刷輥（441）和兩個連接支架（442），毛刷輥（441）設置在濾網（320）遠離噴淋頭（421）的一側，且毛刷輥（441）的外圓面與濾網（320）表面抵接；毛刷輥（441）軸心與噴淋頭（421）的長度方向平行；兩個連接支架（442）分別設置在噴淋頭（421）的兩端，其中一個連接支架（442）與毛刷輥（441）的一端轉動連接，另一個連接支架（442）與毛刷輥（441）的另一端轉動連接。

7.根據權利要求5所述的一種可處理絮狀物的廢水處理設備，其特征在于：清洗機構（400）還包括使供水箱（422）中的水循環使用的水循環組件（450），水循環組件（450）包括噴淋水收集箱（451）、第一抽水泵（452）和第二抽水泵（453）；噴淋水收集箱（451）設置在地面上，且噴淋水收集箱（451）上設置有第四進水口（4511）和第四出水口（4512），第四進水口（4511）設置在噴淋頭（421）噴淋位置的下方，第一抽水泵（452）設置在蓄水池（100）上，第一抽水泵（452）的進水口與第四出水口（4512）連接，第一抽水泵（452）的出水口與第一進水口（101）連接，第二抽水泵（453）設置在供水箱（422）上，第二抽水泵（453）的進水口與第二出水口（203）連接，第二抽水泵（453）的出水口與第三進水口（4221）連接。

發明內容

為了在不降低廢水處理質量的前提下，還能提高廢水的處理效率，本發明提供了一種可處理絮狀物的廢水處理設備。

本發明提供的一種可處理絮狀物的廢水處理設備，采用如下的技術方案：一種可處理絮狀物的廢水處理設備，包括蓄水池、絮狀物過濾機構、排水機構和清洗濾網的清洗機構；所述蓄水池上設置有第一進水口和第一出水口；所述絮狀物過濾機構包括第一支撐座、濾網、驅動濾網移動的第一驅動組件；所述第一支撐座設置在地面上，所述第一驅動組件固定端設置在所述第一支撐座上，所述第一驅動組件的移動端與濾網連接，所述濾網設置在第一出水口下方；所述排水機構上設置有第二進水口和第二出水口，所述第二進水口設置在濾網的下方，所述第二出水口與指定輸送管道連接；所述清洗機構包括第二支撐座和噴淋組件，所述第二支撐座設置在地面上，所述噴淋組件設置在第二支撐座上，所述噴淋組件位于濾網遠離排水機構的一端，且所述噴淋組件噴淋方向與廢水進入濾網的的方向相反。

通過采用上述技術方案，當蓄水池中的廢水需要過濾絮狀物時，廢水通過第一出水口流到濾網上，濾網把絮狀物滯留在濾網表面，不含絮狀物的廢水通過第二進水口流入到排水機構中，然后通過第二出水口排放到指定輸送管道，完成廢水中絮狀物的過濾。當濾網上的絮狀物過多，堵塞濾網時，運行第一驅動組件，第一驅動組件帶動濾網移動，使濾網上堆積有絮狀物的一端運行到噴淋組件位置，打開噴淋頭，使噴淋頭對濾網進行噴水，實現對濾網的清洗，同時濾網上沒有堆積絮狀物的一端運行到第一排水口下方，繼續對廢水進行過濾。通過設置第一驅動組件，使濾網堆積有絮狀物的一端向遠離第一進水口的一端移動，并且當濾網上堆積有絮狀物的一端運行到噴淋組件位置時，才使用噴淋頭對濾網上的絮狀物進行清洗，如此操作，減少了濾網上絮狀物在濾網移動和清洗過程中進入排水機構中的概率，保證了排水機構中廢水的過濾質量；同時濾網在清洗時，沒有堆積絮狀物的濾網始終在第一排水口下方對蓄水池中流出的廢水進行過濾，保持了濾網過濾的連續性，進而提高了廢水的處理效率。除此之外，通過設置清洗機構，使得濾網在清洗時，不需要從設備上拆除，就能實現濾網的在線清洗，明顯減輕了操作的人員的勞動強度，提高了清洗效率。

可選的，所述濾網為柔性環形濾網，所述第一驅動組件包括第一回轉軸、第二回轉軸和第一驅動件；第一回轉軸和第二回轉軸對稱設置在第一支撐座長度方向兩端，第一回轉軸和第二回轉軸均轉動連接在第一支撐座上，濾網的一端環繞第一回轉軸上，濾網的另一端環繞在第二回轉軸上，且濾網處于張緊狀態，所述第一驅動件固定端與第一支撐座連接，輸出端與第一回轉軸的一端連接。

通過采用上述技術方案，當蓄水池中的廢水流到濾網上時，同時運行第一驅動件，第一驅動件帶動第一回轉軸轉動，第一回轉軸帶動濾網轉動，濾網轉動帶動第二回轉軸轉動，進而實現濾網在第一回轉軸和第二回轉軸之間作環形移動。如此設置使得濾網始終在第一出水口下放作環形移動，間接增大了過濾網的過濾面積，降低了單位時間內濾網因絮狀物堆積而引起的濾網堵塞的概率，間接提高了濾網的過濾效率。除此之外，在濾網環形移動過程中，運行清洗機構可以實現濾網上絮狀物的實時清洗，減少了濾網上絮狀物的堆積，進而方便了濾網絮狀物的清洗。

可選的，所述絮狀物過濾機構還包括支撐過濾網的支撐組件，所述支撐組件包括調節板和托輥，所述托輥轉動連接在所述調節板上，所述托輥設置在第一回轉軸和第二回轉軸之間的下方，所述托輥軸心與第一回轉軸軸心平行，且托輥的外圓與濾網的松邊抵接；所述調節板沿豎直方向活動連接在第一支撐座上。

通過采用上述技術方案，因為濾網為柔性結構，在濾網作環形移動一段時間后，濾網容易產生變形，使得濾網周長變長，濾網下邊出現下搭現象，進而使得濾網環形運行過程容易出現打滑現象，影響過濾效果。通過設置支撐組件，當濾網下邊下搭時，移動安裝座在第一支撐座上的上下位置，可以調節托輥的高低位置，進而調節濾網的松緊，減少濾網出現打滑的概率，保證濾網的正常運行。

可選的，所述絮狀物過濾機構還包括時濾網移動過程中密封的密封組件；所述密封組件包括擋板和密封毛刷，所述擋板設置在第一出水口下方，且位于濾網上方，所述擋板的相對兩側分別設置在濾網的寬度方向兩側，且均與第一支撐座連接，所述擋板的另一側設置在濾網的正上方；所述密封毛刷一端與擋板的側邊連接，另一端抵接在濾網表面。

通過采用上述技術方案，在濾網作環形移動時，從蓄水池中流出的廢水在進入濾網的過程中，容易產生飛濺，使未過濾的廢水可能會落入排水機構中，進而降低排水機構中廢水的過濾質量。按照上述操作，在濾網上方設置擋板和密封毛刷，降低了廢水下落到濾網的過程，廢水飛濺進入排水機構中的概率，保證了排水機構中廢水的過濾效果；同時密封刷毛的設置還可以在密封的同時使嵌入在濾網邊緣上的絮狀物附著在濾網表面，方便后續清洗機構對濾網上絮狀物的清洗。

可選的，所述噴淋組件包括噴淋頭和給噴淋頭供水的供水箱，所述供水箱設置在地面上，且供水箱上設置有第三進水口和第三出水口，所述噴淋頭與第三出水口連接，所述清洗機構還包括驅動噴淋頭移動的第二驅動組件，第二驅動組件的固定端與第二支撐座連接，第二驅動組件的移動端與噴淋頭連接，且噴淋頭沿垂直于第二驅動組件的移動方向設置有多個噴水孔。

通過采用上述技術方案，清洗機構在對濾網進行清洗時，運行第二驅動組件，第二驅動組件帶動噴淋頭移動，同時供水箱中水進入噴淋頭，噴淋頭上的所有噴水孔對濾網需要清洗的位置進行噴水。如此設置可以增大濾網的清洗范圍，提高濾網的清洗效率。

可選的，所述清洗機構還包括毛刷組件，毛刷組件包括毛刷輥和兩個連接支架，毛刷輥設置在濾網遠離噴淋頭的一側，且毛刷輥的外圓面與濾網表面抵接；毛刷輥軸心與噴淋頭的長度方向平行；兩個連接支架分別設置在噴淋頭的兩端，其中一個連接支架與毛刷輥的一端轉動連接，另一個連接支架與毛刷輥的另一端轉動連接。

通過采用上述技術方案，在濾網清洗過程中，噴淋頭移動時，噴淋頭帶動毛刷輥移動，毛刷輥與濾網表面產生摩擦力，在摩擦力作用下，毛刷輥相對于濾網表面作回轉運動，進而使濾網表面的絮狀物附著在毛刷輥上，使得絮狀物能快速的從濾網上分離出來。如此操作，加快了濾網上絮狀物清洗的速度。同時也減少了濾網清洗過程中，清洗完后的水中混入絮狀物的含量。

可選的，清洗機構還包括使供水箱中的水循環使用的水循環組件，水循環組件包括噴淋水收集箱、第一抽水泵和第二抽水泵；噴淋水收集箱設置在地面上，且噴淋水收集箱上設置有第四進水口和第四出水口，第四進水口設置在噴淋頭噴淋位置的下方，第一抽水泵設置在蓄水池上，第一抽水泵的進水口與第四出水口連接，第一抽水泵的出水口與第一進水口連接，第二抽水泵設置在供水箱上，第二抽水泵的進水口與第二出水口連接，第二抽水泵的出水口與第三進水口連接。

通過采用上述技術方案，在濾網清洗前，先運行第二抽水泵，通過第二出水口，把排水機構中的水抽取到供水箱中，清洗濾網時，供水箱通過第三出水口給噴淋頭供水，對濾網進行噴淋清洗；此時清洗后的水通過第四進水口進入到噴淋水收集箱，運行第一抽水泵，噴淋箱中的水從第四出水口流出，并通過第一進水口進入蓄水池。如此設置，因為濾網在清洗過程中，通過毛刷輥把濾網上大部分的絮狀物分離了出來，減少了清洗完后水中混入絮狀物的含量，所以噴淋水收集箱中的水進入蓄水池中，不會增加廢水的處理負擔，同時還可以實現濾網清洗用水的循環使用，節約了濾網清洗環節的用水量，同時減少了清洗過程中產生的廢水排放對環境造成的污染。

綜上所述，本發明包括以下至少一種有益技術效果：1.通過設置絮狀物過濾機構，實現了對廢水中絮狀物的過濾作用。其中通過設置第一驅動組件驅動濾網作環形移動，間接增大了過濾網的過濾面積，降低了單位時間內過濾網因絮狀物堆積而引起的濾網堵塞的概率，間接提高了濾網的過濾效率。通過設置密封組件減少濾網過濾過程中為過濾廢水進入排水機構的概率，保證了排水機構中廢水的處理質量。如此設置即提高了廢水過濾效率，又保證了廢水的處理質量。

2.通過設置清洗機構，實現了濾網工作過程中自動清洗功能，省去了使用過程中拆卸更換濾網的工序，降低了工作人員清洗濾網時的勞動強度。其中毛刷組件的設置，使得濾網表面的絮狀物吸附在毛刷輥上，使得絮狀物能快速的從濾網上分離出來。除此之外，水循環組件的設置使得濾網清洗用水可以循環使用，節約了濾網清洗環節的用水量，同時減少了清洗過程中產生的廢水排放對環境造成的污染。

（發明人：高元新;董媛;王玉峰;王盛;劉鐸印;徐蕾）
