公布日：2024.02.02
申請日：2023.10.30
分類號：C02F3/30(2023.01)I;C02F1/00(2023.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一體化MBR污水處理裝置及方法，包括主體框架和好氧池，主體框架內部的一側設置有厭氧池，厭氧池內部的底端安裝有厭氧曝氣管，厭氧池的內部設置有厭氧填料，厭氧池的一側設置有好氧池，MBR池內部的底端設置有清污結構，MBR池的內部設置有MBR膜生物反應器，MBR池的一側設置有電控室。本發明通過設置有輔助結構，在進行更換時只需將限位片取下并將若干對接套沿引導槽通過限位槽向外滑出，以此可根據實際情況將損壞處填料條進行更換，以此避免整體更換消耗正本過多大，當需要將對接套安裝時只需將其沿引導槽重新滑入轉動桿外側，并將限位片卡入內螺紋套內部并使用螺栓等緊固件進行加固即可，實現了提高填料更換的便捷性。
權利要求書

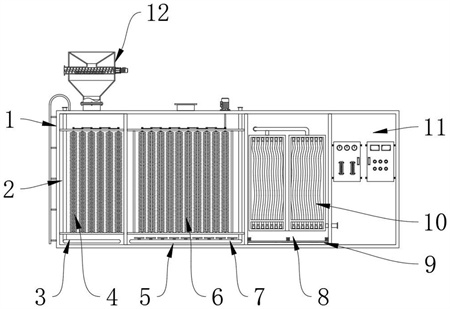

1.一體化MBR污水處理裝置及方法，包括主體框架(1)和好氧池(5)；其特征在于：所述主體框架(1)內部的一側設置有厭氧池(2)，所述厭氧池(2)內部的底端安裝有厭氧曝氣管(3)，所述厭氧池(2)的內部設置有厭氧填料(4)，所述厭氧池(2)的一側設置有好氧池(5)，所述厭氧池(2)的頂端安裝有初級過濾機構(12)；所述好氧池(5)的內部安裝有輔助結構(6)，所述輔助結構(6)包括支撐架(601)、轉動桿(602)、傳動皮帶組件(603)、引導槽(604)、對接套(605)、填料條(606)、導塊(607)、限位槽(608)、限位片(609)和內螺紋槽(610)，所述支撐架(601)設置于好氧池(5)的內部，所述好氧池(5)內部的底端安裝有微孔曝氣器(7)，所述好氧池(5)的一側設置有MBR池(8)；所述MBR池(8)內部的底端設置有清污結構(9)，所述MBR池(8)的內部設置有MBR膜生物反應器(10)，所述MBR池(8)的一側設置有電控室(11)。
2.根據權利要求1所述的一體化MBR污水處理裝置及方法，其特征在于：所述支撐架(601)的內側轉動連接有轉動桿(602)，所述轉動桿(602)的頂端貫穿至支撐架(601)的頂部且與傳動皮帶組件(603)的底端固定連接，所述轉動桿(602)兩端的內部均開設有引導槽(604)，所述轉動桿(602)的兩端均安裝有對接套(605)，所述對接套(605)的外側壁固定連接有填料條(606)，所述對接套(605)的內側壁固定連接有導塊(607)，所述引導槽(604)的頂端開設有限位槽(608)，所述限位槽(608)的內部鑲嵌有限位片(609)，所述限位槽(608)內部的一端開設有內螺紋槽(610)。
3.根據權利要求2所述的一體化MBR污水處理裝置及方法，其特征在于：所述轉動桿(602)在支撐架(601)的內部呈等間距分布，所述引導槽(604)與導塊(607)呈滑動結構。
4.根據權利要求2所述的一體化MBR污水處理裝置及方法，其特征在于：所述填料條(606)在對接套(605)的外側壁呈等間距分布，所述限位槽(608)與限位片(609)呈鑲嵌結構。
5.根據權利要求1所述的一體化MBR污水處理裝置及方法，其特征在于：所述清污結構(9)包括第一防護架(901)、滑桿(902)、橫桿(903)、第二防護架(904)、往復絲桿(905)、滑套座(906)、刮板(907)和內螺紋套(908)，所述第一防護架(901)固定連接于MBR池(8)兩側的下方，所述第一防護架(901)的內部固定連接有滑桿(902)，所述第一防護架(901)的下方設置有橫桿(903)，所述橫桿(903)中間位置處的上方設置有第二防護架(904)，所述第二防護架(904)的內側轉動連接有往復絲桿(905)，所述滑桿(902)的外側套設有滑套座(906)，所述橫桿(903)的底端固定連接有刮板(907)，所述往復絲桿(905)的外側螺紋連接有內螺紋套(908)。
6.根據權利要求5所述的一體化MBR污水處理裝置及方法，其特征在于：所述滑桿(902)與滑套座(906)呈滑動結構，所述往復絲桿(905)與內螺紋套(908)呈螺紋連接結構。
7.根據權利要求5所述的一體化MBR污水處理裝置及方法，其特征在于：所述第一防護架(901)在MBR池(8)內部的下方呈對稱分布，所述第二防護架(904)與往復絲桿(905)呈轉動結構。
8.根據權利要求1所述的一體化MBR污水處理裝置及方法，其特征在于：所述初級過濾機構(12)包括過濾框(1201)、連接框(1202)、排污管(1203)、排料桿(1204)和濾孔(1205)，所述過濾框(1201)固定連接于厭氧池(2)的頂部，所述過濾框(1201)內部的頂端固定連接有連接框(1202)，所述連接框(1202)的底端固定連接有排污管(1203)，所述排污管(1203)的內部轉動連接有排料桿(1204)，所述排污管(1203)底端的中間位置處開設有濾孔(1205)。
9.根據權利要求8所述的一體化MBR污水處理裝置及方法，其特征在于：所述濾孔(1205)在排污管(1203)的底部開設有若干個，且若干個所述濾孔(1205)在排污管(1203)的底部呈等間距分布。
10.一體化MBR污水處理裝置及方法，包括如下步驟，其特征在于：S1.初步過濾：將需要凈化的污水灌入連接框(1202)的內部，隨后通過電控室(11)啟動該裝置，此時電機啟動并使其帶動排料桿(1204)轉動，使污水流入排污管(1203)內部大部分顆粒物雜質則通過排料桿(1204)的轉動而排出，而剩余污水則通過濾孔(1205)向厭氧池(2)的內部流入；S2.厭氧生物處理：當污水灌入?yún)捬醭?/span>(2)內部至一定程度后，閉合連接框(1202)使厭氧池(2)內部形成一定的厭氧空間，通過長時間的存放使附著有大量厭氧性微生物的厭氧填料(4)快速繁殖，并對污水中的有機物快速分解、代謝、消化，從而對污水中的有機物進行清除；S3.好氧生物處理：當厭氧池(2)中污水處理后注入好氧池(5)的內部，通過附著于填料條(606)表面的好氧生物進一步將有機物分解成無機物，以此對污水進一步凈化處理；S4.MBR膜生物處理：當好氧池(5)處理完畢后污水流入MBR膜生物反應器(10)的內部進行后續處理，通過MBR膜的不同孔徑的高分子材料膜，將污水中的懸浮物、細菌以及各種重金屬離子進行過濾與滲透，使污水徹底完成凈化處理；S5.排放：當污水處理完畢后通過指定管道向外排出。
發明內容
本發明的目的是提供一體化MBR污水處理裝置及方法，用以解決現有的MBR污水處理裝置中填料更換不便的缺陷。
為了解決上述技術問題，本發明提供如下技術方案：一體化MBR污水處理裝置及方法，包括主體框架和好氧池，所述主體框架內部的一側設置有厭氧池，所述厭氧池內部的底端安裝有厭氧曝氣管，所述厭氧池的內部設置有厭氧填料，所述厭氧池的一側設置有好氧池，所述厭氧池的頂端安裝有初級過濾機構，所述好氧池的內部安裝有輔助結構，所述輔助結構包括支撐架、轉動桿、傳動皮帶組件、引導槽、對接套、填料條、導塊、限位槽、限位片和內螺紋槽，所述支撐架設置于好氧池的內部，所述好氧池內部的底端安裝有微孔曝氣器，所述好氧池的一側設置有MBR池，所述MBR池內部的底端設置有清污結構，所述MBR池的內部設置有MBR膜生物反應器，所述MBR池的一側設置有電控室。
使用時，將需要凈化的污水灌入連接框的內部，隨后通過電控室啟動該裝置，此時電機啟動并使其帶動排料桿轉動，使污水流入排污管內部大部分顆粒物雜質則通過排料桿的轉動而排出，而剩余污水則通過濾孔向厭氧池的內部流入，當污水灌入?yún)捬醭貎炔恐烈欢ǔ潭群�，閉合連接框使厭氧池內部形成一定的厭氧空間，通過長時間的存放使附著有大量厭氧性微生物的厭氧填料快速繁殖，并對污水中的有機物快速分解、代謝、消化，從而對污水中的有機物進行清除，同時為提高厭氧生物的分解效率，可定期通過厭氧曝氣管向厭氧池的內部注入特殊氣體，使有機物在厭氧池內部逐漸翻涌與分散，以此加快微生物分解以此加快對污水的厭氧處理，當厭氧池中污水處理后注入好氧池的內部，通過附著于填料條表面的好氧生物進一步將有機物分解成無機物，以此對污水進一步凈化處理，同時定期通過微孔曝氣器向好氧池內部注入大量空氣，在加快有機物分散的同時，加快好氧微生物的分解作用，以此提高對污水的好氧處理效率，當好氧池處理完畢后污水流入MBR膜生物反應器的內部進行后續處理，通過MBR膜的不同孔徑的高分子材料膜，將污水中的懸浮物、細菌以及各種重金屬離子進行過濾與滲透，使污水徹底完成凈化處理，當污水處理完畢后通過指定管道向外排出。
優選的，所述支撐架的內側轉動連接有轉動桿，所述轉動桿的頂端貫穿至支撐架的頂部且與傳動皮帶組件的底端固定連接，所述轉動桿兩端的內部均開設有引導槽，所述轉動桿的兩端均安裝有對接套，所述對接套的外側壁固定連接有填料條，所述對接套的內側壁固定連接有導塊，所述引導槽的頂端開設有限位槽，所述限位槽的內部鑲嵌有限位片，所述限位槽內部的一端開設有內螺紋槽，需要將對接套安裝時只需將其沿引導槽重新滑入轉動桿外側，并將限位片卡入內螺紋套內部并使用螺栓等緊固件進行加固即可。
優選的，所述轉動桿在支撐架的內部呈等間距分布，所述引導槽與導塊呈滑動結構，以此使對接套的安裝更加便捷。
優選的，所述填料條在對接套的外側壁呈等間距分布，所述限位槽與限位片呈鑲嵌結構。
優選的，所述清污結構包括第一防護架、滑桿、橫桿、第二防護架、往復絲桿、滑套座、刮板和內螺紋套，所述第一防護架固定連接于MBR池兩側的下方，所述第一防護架的內部固定連接有滑桿，所述第一防護架的下方設置有橫桿，所述橫桿中間位置處的上方設置有第二防護架，所述第二防護架的內側轉動連接有往復絲桿，所述滑桿的外側套設有滑套座，所述橫桿的底端固定連接有刮板，所述往復絲桿的外側螺紋連接有內螺紋套，在滑桿與滑套座的滑動結構下使橫桿可平穩帶動刮板對沉淀物進行刮除與推動。
優選的，所述滑桿與滑套座呈滑動結構，所述往復絲桿與內螺紋套呈螺紋連接結構，以此使沉淀物得以被刮出與匯集。
優選的，所述第一防護架在MBR池內部的下方呈對稱分布，所述第二防護架與往復絲桿呈轉動結構。
優選的，所述初級過濾機構包括過濾框、連接框、排污管、排料桿和濾孔，所述過濾框固定連接于厭氧池的頂部，所述過濾框內部的頂端固定連接有連接框，所述連接框的底端固定連接有排污管，所述排污管的內部轉動連接有排料桿，所述排污管底端的中間位置處開設有濾孔，較大的顆粒雜質則在排料桿的轉動下而向外排出，以此對污水進行初步過濾。
優選的，所述濾孔在排污管的底部開設有若干個，且若干個所述濾孔在排污管的底部呈等間距分布，以此使顆粒物得以被過濾。
一體化MBR污水處理裝置及方法，包括如下步驟：
S1.初步過濾：將需要凈化的污水灌入連接框的內部，隨后通過電控室啟動該裝置，此時電機啟動并使其帶動排料桿轉動，使污水流入排污管內部大部分顆粒物雜質則通過排料桿的轉動而排出，而剩余污水則通過濾孔向厭氧池的內部流入；
S2.厭氧生物處理：當污水灌入?yún)捬醭貎炔恐烈欢ǔ潭群�，閉合連接框使厭氧池內部形成一定的厭氧空間，通過長時間的存放使附著有大量厭氧性微生物的厭氧填料快速繁殖，并對污水中的有機物快速分解、代謝、消化，從而對污水中的有機物進行清除；
S3.好氧生物處理：當厭氧池中污水處理后注入好氧池的內部，通過附著于填料條表面的好氧生物進一步將有機物分解成無機物，以此對污水進一步凈化處理；
S4.MBR膜生物處理：當好氧池處理完畢后污水流入MBR膜生物反應器的內部進行后續處理，通過MBR膜的不同孔徑的高分子材料膜，將污水中的懸浮物、細菌以及各種重金屬離子進行過濾與滲透，使污水徹底完成凈化處理；
S5.排放：當污水處理完畢后通過指定管道向外排出。
本發明提供的一體化MBR污水處理裝置及方法，其優點在于：通過設置有輔助結構，在進行更換時只需將限位片取下并將若干對接套沿引導槽通過限位槽向外滑出，以此可根據實際情況將損壞處填料條進行更換，以此避免整體更換消耗正本過多大，當需要將對接套安裝時只需將其沿引導槽重新滑入轉動桿外側，并將限位片卡入內螺紋套內部并使用螺栓等緊固件進行加固即可，實現了提高填料更換的便捷性；
通過設置有清污結構，啟動電機驅動往復絲桿轉動，使與其螺紋連接的內螺紋套將沿往復絲桿外側螺紋進行往復移動，并在滑桿與滑套座的滑動結構下使橫桿可平穩帶動刮板對沉淀物進行刮除與推動，進而使沉淀物向污泥回流泵方向匯集，以此便于對沉淀物的排出，實現了對沉淀物的匯集清除；
通過設置有初級過濾機構，當污水通過連接框灌入時啟動過濾框一側電機，使電機帶動排料桿進行轉動，此時污水將通過濾孔向下流動，而較大的顆粒雜質則在排料桿的轉動下而向外排出，以此對污水進行初步過濾，進而減輕該裝置后續處理負擔，實現了對污水的初步過濾。
（發明人：廖曉應;潘樂;潘云）
