公布日：2024.01.30

申請日：2023.12.13

分類號：C02F1/02(2023.01)I;C02F1/00(2023.01)I;C02F103/34(2006.01)N

摘要

本發明提供一種中藥生產用污水處理裝置，涉及污水處理技術領域，包括儲水輔助裝置；所述儲水輔助裝置上滑動安裝有升降隔離件；所述儲水輔助裝置上安裝有驅動分離裝置；所述驅動分離裝置上螺紋安裝有移動刮取裝置；所述移動刮取裝置上固定安裝有輔助噴水裝置；所述儲水輔助裝置側面固定安裝有泥土推進件；采用設置的升降隔離件可以實現輔助利用加熱的方式進行處理，可以實現輔助便于后續撈取的同時，可以起到殺菌的作用，利用了加熱后藥材根系漂浮的原理，有效的降低浪費，解決目前的中藥生產用污水處理裝置大多都有簡單的沉淀過濾結構，不便于進行加熱及回收有用藥材的問題。

權利要求書

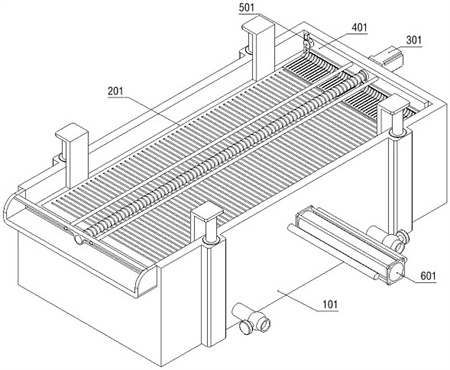

1.一種中藥生產用污水處理裝置，包括儲水輔助裝置（1）；其特征在于，所述儲水輔助裝置（1）上滑動安裝有升降隔離件（2）；所述儲水輔助裝置（1）上安裝有驅動分離裝置（3）；所述驅動分離裝置（3）上螺紋安裝有移動刮取裝置（4）；所述移動刮取裝置（4）上固定安裝有輔助噴水裝置（5）；所述儲水輔助裝置（1）側面固定安裝有泥土推進件（6）；所述儲水輔助裝置（1）側面滑動安裝有止擋輔助件（7）；所述止擋輔助件（7）與泥土推進件（6）對齊；所述泥土推進件（6）貼于升降隔離件（2）；所述移動刮取裝置（4）位于升降隔離件（2）上方；所述儲水輔助裝置（1）包括：儲水輔助箱體（101）、排放連接板（102）、連接進水管（103）、連接排水管（104）和升降連接液壓缸（105），所述儲水輔助箱體（101）上固定焊接有排放連接板（102），且排放連接板（102）尾部為弧形結構；所述儲水輔助箱體（101）上固定安裝有連接進水管（103），且連接進水管（103）上設有閥門；所述儲水輔助箱體（101）上固定安裝有連接排水管（104），且連接排水管（104）上設有閥門；所述升降連接液壓缸（105）設有四個，四個升降連接液壓缸（105）分別固定套裝在儲水輔助箱體（101）上。

2.根據權利要求1所述的一種中藥生產用污水處理裝置，其特征在于：所述儲水輔助裝置（1）還包括：升降輔助滑動板（106），所述升降輔助滑動板（106）設有四個，四個升降輔助滑動板（106）分別固定焊接在升降連接液壓缸（105）的輸出軸上；四個所述升降輔助滑動板（106）分別貼于儲水輔助箱體（101）。

3.根據權利要求2所述的一種中藥生產用污水處理裝置，其特征在于：所述升降隔離件（2）包括：升降隔離輔助框（201）和推進嵌裝槽（2011），所述升降隔離輔助框（201）滑動連接在儲水輔助箱體（101）上；所述升降隔離輔助框（201）上固定焊接四個升降輔助滑動板（106）；所述升降隔離輔助框（201）上開設有推進嵌裝槽（2011）。

4.根據權利要求3所述的一種中藥生產用污水處理裝置，其特征在于：所述升降隔離件（2）還包括：隔離輔助網（202）和電加熱管（203），所述隔離輔助網（202）固定嵌裝在升降隔離輔助框（201）上；所述隔離輔助網（202）頂部貼于排放連接板（102）；所述升降隔離輔助框（201）底部固定安裝有一排電加熱管（203）；一排所述電加熱管（203）分別位于電加熱管（203）底部。

5.根據權利要求1所述的一種中藥生產用污水處理裝置，其特征在于：所述驅動分離裝置（3）包括：驅動分離電機（301）、驅動打撈絲桿（302）、移動引導軸（303）和安裝軸架（304），所述驅動分離電機（301）固定安裝在儲水輔助箱體（101）上；所述驅動分離電機（301）的輸出軸上焊接有驅動打撈絲桿（302）；所述移動引導軸（303）設有兩個，兩個移動引導軸（303）分別固定安裝在儲水輔助箱體（101）內部；所述安裝軸架（304）兩端焊接在排放連接板（102）上；兩個所述移動引導軸（303）分別安裝在安裝軸架（304）上。

6.根據權利要求5所述的一種中藥生產用污水處理裝置，其特征在于：所述移動刮取裝置（4）包括：移動刮取安裝板（401）和打撈彈性鋼片（402），所述移動刮取安裝板（401）滑動連接在兩個移動引導軸（303）上；所述移動刮取安裝板（401）螺紋連接在驅動打撈絲桿（302）上；所述移動刮取安裝板（401）底部固定安裝有打撈彈性鋼片（402）；所述打撈彈性鋼片（402）上設有一排槽孔。

7.根據權利要求6所述的一種中藥生產用污水處理裝置，其特征在于：所述輔助噴水裝置（5）包括：輔助噴水水泵（501）、噴水輔助管（502）和進水輔助管（503），所述輔助噴水水泵（501）固定安裝在移動刮取安裝板（401）上；所述輔助噴水水泵（501）上固定管接有噴水輔助管（502），且噴水輔助管（502）固定焊接在移動刮取安裝板（401）上；所述噴水輔助管（502）上設有一排朝向斜下方的噴頭；所述進水輔助管（503）安裝在輔助噴水水泵（501）上；所述進水輔助管（503）外接水源。

8.根據權利要求1所述的一種中藥生產用污水處理裝置，其特征在于：所述泥土推進件（6）包括：泥土推進液壓缸（601）和推進滑動軸（602），所述泥土推進液壓缸（601）固定安裝在儲水輔助箱體（101）側面；所述泥土推進液壓缸（601）的輸出軸穿過儲水輔助箱體（101）；所述儲水輔助箱體（101）上滑動連接有兩個推進滑動軸（602）。

9.根據權利要求8所述的一種中藥生產用污水處理裝置，其特征在于：所述泥土推進件（6）還包括：推進輔助刮板（603），所述推進輔助刮板（603）固定焊接在泥土推進液壓缸（601）的輸出軸上；所述推進輔助刮板（603）上固定焊接有兩個推進滑動軸（602）。

10.根據權利要求1所述的一種中藥生產用污水處理裝置，其特征在于：所述止擋輔助件（7）包括：止擋輔助板（701）、止擋控制液壓缸（702）和滑動引導條（703），所述止擋輔助板（701）上固定安裝有兩個滑動引導條（703）；所述止擋輔助板（701）通過兩個滑動引導條（703）滑動連接在儲水輔助箱體（101）上；所述止擋控制液壓缸（702）焊接在儲水輔助箱體（101）側面；所述止擋輔助板（701）固定安裝在止擋控制液壓缸（702）的輸出軸上。

發明內容

有鑒于此，本發明提供一種中藥生產用污水處理裝置，其具有的移動刮取裝置，可以實現輔助進行打撈處理工作，可以實現對根系有用材料進行回收工作，可以保證污水處理質量，有效的降低藥材浪費，利用了加熱后藥材根系漂浮的原理，有效的降低浪費，可以用于一些牲畜養殖飼料的生產，有效的提高了經濟收益。

本發明提供了一種中藥生產用污水處理裝置，具體包括儲水輔助裝置；其特征在于，所述儲水輔助裝置上滑動安裝有升降隔離件；所述儲水輔助裝置上安裝有驅動分離裝置；所述驅動分離裝置上螺紋安裝有移動刮取裝置；所述移動刮取裝置上固定安裝有輔助噴水裝置；所述儲水輔助裝置側面固定安裝有泥土推進件；所述儲水輔助裝置側面滑動安裝有止擋輔助件；所述止擋輔助件與泥土推進件對齊；所述泥土推進件貼于升降隔離件；所述移動刮取裝置位于升降隔離件上方；所述儲水輔助裝置包括：儲水輔助箱體、排放連接板、連接進水管、連接排水管和升降連接液壓缸，所述儲水輔助箱體上固定焊接有排放連接板，且排放連接板尾部為弧形結構；所述儲水輔助箱體上固定安裝有連接進水管，且連接進水管上設有閥門；所述儲水輔助箱體上固定安裝有連接排水管，且連接排水管上設有閥門；所述升降連接液壓缸設有四個，四個升降連接液壓缸分別固定套裝在儲水輔助箱體上。

進一步的，所述泥土推進件包括：泥土推進液壓缸和推進滑動軸，所述泥土推進液壓缸固定安裝在儲水輔助箱體側面；所述泥土推進液壓缸的輸出軸穿過儲水輔助箱體；所述儲水輔助箱體上滑動連接有兩個推進滑動軸。

進一步的，所述驅動分離裝置包括：驅動分離電機、驅動打撈絲桿、移動引導軸和安裝軸架，所述驅動分離電機固定安裝在儲水輔助箱體上；所述驅動分離電機的輸出軸上焊接有驅動打撈絲桿；所述移動引導軸設有兩個，兩個移動引導軸分別固定安裝在儲水輔助箱體內部；所述安裝軸架兩端焊接在排放連接板上；兩個所述移動引導軸分別安裝在安裝軸架上。

進一步的，所述輔助噴水裝置包括：輔助噴水水泵、噴水輔助管和進水輔助管，所述輔助噴水水泵固定安裝在移動刮取安裝板上；所述輔助噴水水泵上固定管接有噴水輔助管，且噴水輔助管固定焊接在移動刮取安裝板上；所述噴水輔助管上設有一排朝向斜下方的噴頭；所述進水輔助管安裝在輔助噴水水泵上；所述進水輔助管外接水源。

進一步的，所述移動刮取裝置包括：移動刮取安裝板和打撈彈性鋼片，所述移動刮取安裝板滑動連接在兩個移動引導軸上；所述移動刮取安裝板螺紋連接在驅動打撈絲桿上；所述移動刮取安裝板底部固定安裝有打撈彈性鋼片；所述打撈彈性鋼片上設有一排槽孔。

進一步的，所述止擋輔助件包括：止擋輔助板、止擋控制液壓缸和滑動引導條，所述止擋輔助板上固定安裝有兩個滑動引導條；所述止擋輔助板通過兩個滑動引導條滑動連接在儲水輔助箱體上；所述止擋控制液壓缸焊接在儲水輔助箱體側面；所述止擋輔助板固定安裝在止擋控制液壓缸的輸出軸上。

進一步的，所述泥土推進件還包括：推進輔助刮板，所述推進輔助刮板固定焊接在泥土推進液壓缸的輸出軸上；所述推進輔助刮板上固定焊接有兩個推進滑動軸。

進一步的，所述升降隔離件還包括：隔離輔助網和電加熱管，所述隔離輔助網固定嵌裝在升降隔離輔助框上；所述隔離輔助網頂部貼于排放連接板；所述升降隔離輔助框底部固定安裝有一排電加熱管；一排所述電加熱管分別位于電加熱管底部。

進一步的，所述儲水輔助裝置還包括：升降輔助滑動板，所述升降輔助滑動板設有四個，四個升降輔助滑動板分別固定焊接在升降連接液壓缸的輸出軸上；四個所述升降輔助滑動板分別貼于儲水輔助箱體。

進一步的，所述升降隔離件包括：升降隔離輔助框和推進嵌裝槽，所述升降隔離輔助框滑動連接在儲水輔助箱體上；所述升降隔離輔助框上固定焊接四個升降輔助滑動板；所述升降隔離輔助框上開設有推進嵌裝槽。

與現有技術相比，本發明具有如下有益效果：1.通過采用設置的升降隔離件可以實現輔助利用加熱的方式進行處理，可以實現輔助便于后續撈取的同時，可以起到殺菌的作用，結構更加簡單實用，可以實現快速排出污水，利用了加熱后藥材根系漂浮的原理，有效的降低浪費，可以用于一些牲畜養殖飼料的生產，有效的提高了經濟收益，有效的保證了對于中藥的合理利用，結構簡單合理。

2.設置的輔助噴水裝置，可以實現輔助二次噴水清潔工作，有效的提高污水處理質量，結構更加簡單實用，保證了藥材回收的質量。

3.采用設置的止擋輔助件，可以實現快速的排出污泥，有效的輔助實現分級排放工作，有效的避免了浪費，又將泥沙順利的排放，污水處理方式高效，設備自身即可實現推進清潔，避免泥沙淤堵。

（發明人：吳海靜;葛偉）
