公布日：2023.08.29

申請日：2023.06.07

分類號：C02F1/00(2023.01)I;C02F1/28(2023.01)I

摘要

本發明屬于工業廢水處理技術領域，尤其是一種基于工業廢水除垢的脫鹽水處理裝置，其包括處理箱，處理箱的底部設置有四個支撐腿，處理箱的頂部設置有加入口，處理箱的正面設置有控制器，處理箱內設置有隔板，隔板將處理箱分割為兩個部分，對廢水二次過濾，隔板的頂部中心位置轉動安裝有金屬管，金屬管的頂部連通有圓柱過濾機構，處理箱的頂部設置有驅動機構，驅動機構與圓柱過濾機構相連，處理箱的側壁固定安裝有外清潔機構。本發明可以對廢水進行二次過濾處理，利用離心力和刮除的方式對金屬濾網表面除雜，通過攪拌使得活性炭顆粒與廢水均勻接觸，提高活性炭顆粒的吸附效果，可以方便對濾網清潔。

權利要求書

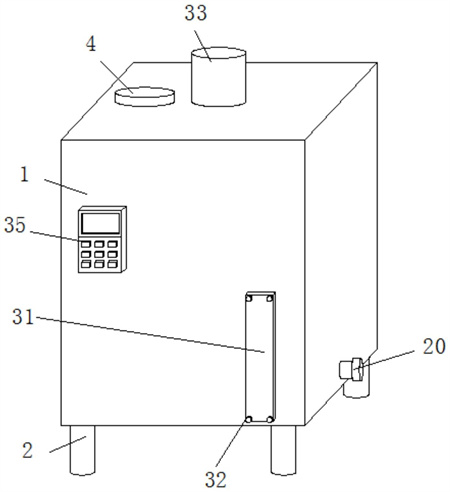

1.一種基于工業廢水除垢的脫鹽水處理裝置，包括處理箱(1)，處理箱(1)的底部設置有四個支撐腿(2)，處理箱(1)的頂部設置有加入口(4)，處理箱(1)的正面設置有控制器(35)，其特征在于，所述處理箱(1)內設置有隔板(3)，隔板(3)的頂部中心位置轉動安裝有金屬管(8)，金屬管(8)的頂部連通有圓柱過濾機構，處理箱(1)的頂部設置有驅動機構，驅動機構與圓柱過濾機構相連，處理箱(1)的側壁固定安裝有外清潔機構，外清潔機構與圓柱過濾機構相適配，金屬管(8)的底部設置有攪拌器(15)，攪拌器(15)位于隔板(3)的下方，處理箱(1)的左側設置有活性炭加入口(34)和排污管(19)，處理箱(1)的左側內壁上轉動安裝有橫向旋轉軸(16)，橫向旋轉軸(16)與攪拌器(15)傳動連接，橫向旋轉軸(16)的右端設置有清潔刷(25)，處理箱(1)內安裝有過濾機構，清潔刷(25)上的刷毛與過濾機構相適配，處理箱(1)的右下角設置有導出管(20)。

2.根據權利要求1所述的一種基于工業廢水除垢的脫鹽水處理裝置，其特征在于，所述圓柱過濾機構包括圓柱筒(7)，圓柱筒(7)的外側開設有環形孔(10)，環形孔(10)的內壁上設置有金屬濾網(11)，金屬濾網(11)為環形結構，圓柱筒(7)的底部與金屬管(8)固定連通。

3.根據權利要求1所述的一種基于工業廢水除垢的脫鹽水處理裝置，其特征在于，所述驅動機構包括伺服電機(5)，伺服電機(5)安裝在處理箱(1)的頂部，伺服電機(5)的輸出軸上安裝有驅動軸(6)，驅動軸(6)與處理箱(1)的頂部轉動連接，驅動軸(6)的底端與圓柱筒(7)的頂部固定連接。

4.根據權利要求1所述的一種基于工業廢水除垢的脫鹽水處理裝置，其特征在于，所述外清潔機構包括兩個焊接桿(14)，兩個焊接桿(14)均安裝在處理箱(1)的右側內壁上，兩個焊接桿(14)的外側滑動安裝有同一個刮板(9)，刮板(9)為弧形設置且與金屬濾網(11)的外側相接觸。

5.根據權利要求4所述的一種基于工業廢水除垢的脫鹽水處理裝置，其特征在于，所述刮板(9)的右側開設有兩個支撐槽(12)，焊接桿(14)與對應的支撐槽(12)的內壁滑動連接，焊接桿(14)與支撐槽(12)之間設置有同一個彈簧(13)。

6.根據權利要求1所述的一種基于工業廢水除垢的脫鹽水處理裝置，其特征在于，所述過濾機構包括過濾板(26)，過濾板(26)上開設有圓孔(36)，圓孔(36)內設置有過濾網(29)，處理箱(1)的底部內壁和隔板(3)的底部均固定安裝有U型條(27)，過濾板(26)的兩邊與兩個U型條(27)的內壁滑動連接，清潔刷(25)上的刷毛與過濾網(29)相接觸。

7.根據權利要求6所述的一種基于工業廢水除垢的脫鹽水處理裝置，其特征在于，所述處理箱(1)的正面開設有安裝孔，過濾板(26)的外側套設有密封圈(30)，密封圈(30)與安裝孔密封連接，過濾板(26)的外側安裝有固定條(31)，固定條(31)的四角均設置有螺栓(32)，四個螺栓(32)均與處理箱(1)的外側螺紋連接。

8.根據權利要求1所述的一種基于工業廢水除垢的脫鹽水處理裝置，其特征在于，所述橫向旋轉軸(16)的外側設置有多個攪拌桿(17)，攪拌桿(17)位于攪拌器(15)的左側。

9.根據權利要求1所述的一種基于工業廢水除垢的脫鹽水處理裝置，其特征在于，所述處理箱(1)的前后兩側內壁上均固定安裝有矩形殼(22)，矩形殼(22)為密封狀態，橫向旋轉軸(16)與矩形殼(22)橫向轉動連接，橫向旋轉軸(16)的外側套設有第二錐齒輪(24)，攪拌器(15)的底端安裝有聯動軸(21)，聯動軸(21)位于矩形殼(22)內安裝有第一錐齒輪(23)，第一錐齒輪(23)與第二錐齒輪(24)相嚙合。

10.根據權利要求1所述的一種基于工業廢水除垢的脫鹽水處理裝置，其特征在于，所述處理箱(1)的右側設置有污漬排出管(18)，污漬排出管(18)位于隔板(3)的上方。

發明內容

本發明的目的是為了解決現有的工業廢水除垢的脫鹽水處理裝置，在對工藝廢水處理過濾時，往往無法對過濾網上過濾產生的污垢進行清理，或處理污垢較為困難，不僅影響裝置的過濾效果，還會大大降低裝置的工作效率；常規的基于工業廢水除垢的脫鹽水處理裝置，不方便將活性炭與廢水進行充分接觸，降低處理效果的缺點，而提出的一種基于工業廢水除垢的脫鹽水處理裝置。

為了實現上述目的，本發明采用了如下技術方案：

一種基于工業廢水除垢的脫鹽水處理裝置，包括處理箱，處理箱的底部設置有四個支撐腿，處理箱的頂部設置有加入口，處理箱的正面設置有控制器，處理箱內設置有隔板，隔板將處理箱分割為兩個部分，對廢水二次過濾，隔板的頂部中心位置轉動安裝有金屬管，金屬管的頂部連通有圓柱過濾機構，處理箱的頂部設置有驅動機構，驅動機構與圓柱過濾機構相連，處理箱的側壁固定安裝有外清潔機構，外清潔機構與圓柱過濾機構相適配，金屬管的底部設置有攪拌器；攪拌器為梯形結構且安裝在金屬管的底口，金屬管旋轉會帶動攪拌器旋轉對廢水?dāng)嚢瑁?/span>

攪拌器位于隔板的下方，處理箱的左側設置有活性炭加入口和排污管，排污管用于將處理箱的內部污漬排出；

處理箱的左側內壁上轉動安裝有橫向旋轉軸，橫向旋轉軸與攪拌器傳動連接，橫向旋轉軸的右端設置有清潔刷，處理箱內安裝有過濾機構，清潔刷上的刷毛與過濾機構相適配，處理箱的右下角設置有導出管，所述處理箱的右側設置有污漬排出管，污漬排出管位于隔板的上方，污漬排出管用于將金屬濾網過濾的雜質排出。

進一步的，所述圓柱過濾機構包括圓柱筒，圓柱筒的外側開設有環形孔，環形孔的內壁上設置有金屬濾網，金屬濾網為環形結構，圓柱筒的底部與金屬管固定連通；金屬濾網用于對廢水進行初次過濾，過濾后的廢水通過金屬管導入隔板的下方。

進一步的，所述驅動機構包括伺服電機，伺服電機安裝在處理箱的頂部，伺服電機的輸出軸上安裝有驅動軸，驅動軸與處理箱的頂部轉動連接，驅動軸的底端與圓柱筒的頂部固定連接；伺服電機帶動驅動軸旋轉，驅動軸帶動圓柱筒旋轉，圓柱筒帶動金屬濾網旋轉，一方面圓柱筒帶動金屬濾網旋轉利用離心力可以將雜質通過金屬濾網甩出，避免雜質附著在金屬濾網的外側。

進一步的，所述外清潔機構包括兩個焊接桿，兩個焊接桿均安裝在處理箱的右側內壁上，兩個焊接桿的外側滑動安裝有同一個刮板，刮板為弧形設置且與金屬濾網的外側相接觸，刮板的右側開設有兩個支撐槽，焊接桿與對應的支撐槽的內壁滑動連接，焊接桿與支撐槽之間設置有同一個彈簧；用于對金屬濾網的表面清潔。

進一步的，所述過濾機構包括過濾板，過濾板上開設有圓孔，圓孔內設置有過濾網，處理箱的底部內壁和隔板的底部均固定安裝有U型條，過濾板的兩邊與兩個U型條的內壁滑動連接，清潔刷上的刷毛與過濾網相接觸；用于對廢水進行二次過濾。

進一步的，所述處理箱的正面開設有安裝孔，過濾板的外側套設有密封圈，密封圈與安裝孔密封連接，過濾板的外側安裝有固定條，固定條的四角均設置有螺栓，四個螺栓均與處理箱的外側螺紋連接；用與將過濾板安裝和拆卸。

進一步的，所述橫向旋轉軸的外側設置有多個攪拌桿，攪拌桿位于攪拌器的左側。

進一步的，所述處理箱的前后兩側內壁上均固定安裝有矩形殼，矩形殼為密封狀態，橫向旋轉軸與矩形殼橫向轉動連接，橫向旋轉軸的外側套設有第二錐齒輪，攪拌器的底端安裝有聯動軸，聯動軸位于矩形殼內安裝有第一錐齒輪，第一錐齒輪與第二錐齒輪相嚙合；用于對活性炭顆粒和廢水?dāng)嚢琛?/span>

本發明中，所述一種基于工業廢水除垢的脫鹽水處理裝置的有益效果：

本方案通過加入口向處理箱內加入廢水，通過隔板對廢水進行阻隔，廢水通過環形結構的金屬濾網對廢水進行過濾，雜質通過金屬濾網過濾后進入圓柱筒內，然后通過金屬管導入隔板的下方，伺服電機帶動驅動軸旋轉，驅動軸帶動圓柱筒旋轉，圓柱筒帶動金屬濾網旋轉，一方面圓柱筒帶動金屬濾網旋轉利用離心力可以將雜質通過金屬濾網甩出，避免雜質附著在金屬濾網的外側，同時金屬濾網旋轉與刮板接觸，利用刮板對金屬濾網的外側清潔，可以進一步對雜質清潔，避免雜質堵塞金屬濾網；

本方案通過活性炭顆粒對廢水進行吸附過濾，然后通過過濾網二次過濾，提過廢水處理效果；

本方案金屬管帶動攪拌器旋轉，攪拌器帶動聯動軸旋轉，聯動軸通過第一錐齒輪和第二錐齒輪帶動橫向旋轉軸旋轉，橫向旋轉軸帶動攪拌桿旋轉，通過攪拌器和攪拌桿對廢水與活性炭顆粒攪拌，將活性炭顆粒與廢水均勻接觸，提高活性炭顆粒的吸附效果，橫向旋轉軸帶動清潔刷旋轉，通過清潔刷對過濾網的表面進行清潔，可以降低過濾網堵塞的幾率；

本方案拆卸螺栓，拉動固定條帶動過濾板離開處理箱，可以將過濾板上的過濾網取出清潔；

本發明可以對廢水進行二次過濾處理，利用離心力和刮除的方式對金屬濾網表面除雜，通過攪拌使得活性炭顆粒與廢水均勻接觸，提高活性炭顆粒的吸附效果，可以方便對濾網清潔。

（發明人：許彩唐）
