公布日：2024.01.26
申請日：2023.11.17
分類號：C02F3/30(2023.01)I
摘要
本發明公開了一種盤管式污水處理裝置，包括盤管，所述盤管的內部設有罐體，罐體內設有用于處理污水的膜生物反應器，罐體的頂部設有三通管，三通管的兩個輸入端分別連通污水進水管路以及與罐體底部連通的循環出水管，三通管的輸出端連通盤管的盤管進水法蘭口，盤管的另一端通過盤管出水法蘭口連通罐體；膜生物反應器的輸出端通過連通清水出水管路排出反應過濾后的清水。本發明中污水由進水管路使氧氣在盤管內部被充分消耗掉，減輕膜生物反應器的工作量，從而達到節能的效果�；旌纤诒P狀管的混合過程中，將帶有微型氣泡的污水和帶有活性污泥的水混合在管道內部，能夠提供足夠的溶解氧，使其在管道內充分產生化學反應將氧氣消耗殆盡，使盤管內部產生好氧、缺氧、厭氧的效果并提高污水處理效率。
權利要求書

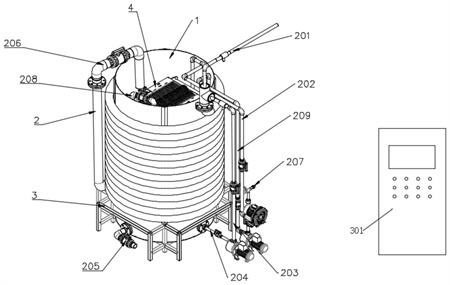

1.一種盤管式污水處理裝置，包括盤管(2)，其特征在于，所述盤管(2)的內部設有罐體(1)，罐體(1)內設有用于處理污水的膜生物反應器(4)，罐體(1)的頂部設有三通管(6)，三通管(6)的兩個輸入端分別連通污水進水管路(201)以及與罐體(1)底部連通的循環出水管(203)，三通管(6)的輸出端連通盤管(2)的盤管進水法蘭口(42)，盤管(2)的另一端通過盤管出水法蘭口(41)連通罐體(1)；膜生物反應器(4)的輸出端通過連通清水出水管路(207)排出反應過濾后的清水。
2.根據權利要求1所述的一種盤管式污水處理裝置，其特征在于，還包括高壓風機(16)通過風路管路(202)與膜生物反應器(4)的曝氣組件進行連接。
3.根據權利要求1所述的一種盤管式污水處理裝置，其特征在于，所述污水進水管路(201)上設有加速污水流速、匯入氧氣的第一射流器(5)。
4.根據權利要求1所述的一種盤管式污水處理裝置，其特征在于，所述循環出水管(203)上設有加速污水流速、匯入氧氣的第二射流器(7)。
5.根據權利要求4所述的一種盤管式污水處理裝置，其特征在于，所述循環出水管(203)輸入端通過污泥自吸泵(14)與循環進水管路(204)的一端連接，循環進水管路(204)的另一端與罐體(1)的底部連通。
6.根據權利要求1所述的一種盤管式污水處理裝置，其特征在于，所述膜生物反應器(4)的輸出端連接清水進水管路(209)，清水進水管路(209)上設有負壓表(11)，清水進水管路(209)的輸出端連通自吸泵(15)，自吸泵(15)的另一端連通清水出水管路(207)，清水出水管路(207)上設有塑料浮子流量計(12)。
7.根據權利要求1所述的一種盤管式污水處理裝置，其特征在于，所述膜生物反應器(4)還通過組件放空球閥(18)、組件放空管路(208)與罐體(1)連通。
8.根據權利要求1所述的一種盤管式污水處理裝置，其特征在于，所述盤管出水法蘭口(41)通過混合進水管路(206)連通罐體(1)的內部，混合進水管路(206)上設有混合進水球閥(19)。
9.根據權利要求1所述的一種盤管式污水處理裝置，其特征在于，所述罐體(1)、盤管(2)通過焊接的方式與底座(3)進行固定。
10.根據權利要求1所述的一種盤管式污水處理裝置，其特征在于，還包括控制系統(301)。
發明內容
發明目的：本發明目的旨在提出一種污水處理效率高的盤管式污水處理裝置。
技術方案：本發明中所述的盤管式污水處理裝置，包括盤管，所述盤管的內部設有罐體，罐體內設有用于處理污水的膜生物反應器，罐體的頂部設有三通管，三通管的兩個輸入端分別連通污水進水管路以及與罐體底部連通的循環出水管，三通管的輸出端連通盤管的盤管進水法蘭口，盤管的另一端通過盤管出水法蘭口連通罐體；膜生物反應器的輸出端通過連通清水出水管路排出反應過濾后的清水。
其中，還包括高壓風機通過風路管路與膜生物反應器的曝氣組件進行連接。
其中，所述污水進水管路上設有加速污水流速、匯入氧氣的第一射流器。
其中，所述循環出水管上設有加速污水流速、匯入氧氣的第二射流器。
其中，所述循環出水管輸入端通過污泥自吸泵與循環進水管路的一端連接，循環進水管路的另一端與罐體的底部連通。
其中，所述膜生物反應器的輸出端連接清水進水管路，清水進水管路上設有負壓表，清水進水管路的輸出端連通自吸泵，自吸泵的另一端連通清水出水管路，清水出水管路上設有塑料浮子流量計。
其中，所述膜生物反應器還通過組件放空球閥、組件放空管路與罐體連通。
其中，所述盤管出水法蘭口通過混合進水管路連通罐體的內部，混合進水管路上設有混合進水球閥。
其中，所述罐體、盤管通過焊接的方式與底座進行固定。
其中，還包括控制系統。
與現有技術相比，本發明具有以下顯著的進步：本發明中污水由進水管路，利用外部動能，經過射流器匯入連接三通的進水法蘭口進入盤管內部，罐體內部帶有活性污泥的水，由污泥自吸泵連接罐體底部循環法蘭口，通過污泥循環管，經過射流器，匯集到連接三通的進水法蘭口；污水與帶有活性污泥的水同時匯入盤管中，使污水與帶有活性污泥的水充分混合，在管道內部將氧氣充分消耗完，再由盤管出水口法蘭將混合水匯入罐體內部，使氧氣在盤管內部被充分消耗掉，減輕膜生物反應器的工作量，從而達到節能的效果；另外混合水在盤狀管的混合過程中，帶有微型氣泡的污水和帶有活性污泥的水混合在管道內部，盤管混合行程長，其內的混合水能夠被充分的混合，使混合水在管道內充分產生化學反應將氧氣消耗殆盡，提高污水處理效率。
（發明人：周保昌;蔣西續）
