公布日：2024.01.26
申請日：2023.12.14
分類號：C02F9/00(2023.01)I;B01F27/90(2022.01)I;B01F35/12(2022.01)I;C02F3/30(2023.01)N;C02F3/34(2023.01)N;C02F1/00(2023.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種黑臭水體點源污水處理系統，包括調節池、污泥池、缺氧池、好氧池、沉淀機組、氣泵，所述調節池與缺氧池之間連通有污水進管，所述好氧池內設有曝氣盤，所述氣泵上連通有空氣管，空氣管延伸至缺氧池內，所述好氧池內設有與空氣管連通的曝氣盤。本發明克服了現有技術的不足，設計合理，通過懸掛填料和懸浮填料的設置，在填料上形成厭氧‑缺氧‑好氧微區域，增加生物群落的物種豐富程度和生物量，有效開展有機物降解和生物硝化反硝化作用，具有較高的社會使用價值和應用前景。
權利要求書

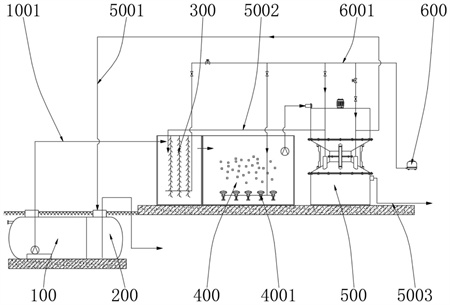

1.一種黑臭水體點源污水處理系統，包括調節池(100)、污泥池(200)、缺氧池(300)、好氧池(400)、沉淀機組(500)、氣泵(600)，其特征在于：所述調節池(100)與缺氧池(300)之間連通有污水進管(1001)，所述好氧池(400)內設有曝氣盤(4001)，所述氣泵(600)上連通有空氣管(6001)，空氣管(6001)延伸至缺氧池(300)內，所述好氧池(400)內設有與空氣管(6001)連通的曝氣盤(4001)；所述沉淀機組(500)包括從上至下依次連通的攪拌桶(1)、下放管(2)、沉淀桶(3)，沉淀桶(3)上設有分別與空氣管(6001)連通的抽泥管(302)和氣提管(303)，抽泥管(302)上還連通有延伸至缺氧池(300)內部的排泥管(5001)，氣提管(303)上還連通有延伸至污泥池(200)內部的污泥回流管(5002)。
2.根據權利要求1所述的一種黑臭水體點源污水處理系統，其特征在于：所述攪拌桶(1)上設有與好氧池(400)內部連通的輸入管(101)，攪拌桶(1)頂部設有架設板(102)，架設板(102)上開設有調節孔(1021)，所述攪拌桶(1)內還設有溢流機構(4)。
3.根據權利要求2所述的一種黑臭水體點源污水處理系統，其特征在于：所述溢流機構(4)包括與攪拌桶(1)連接的主溢流框(401)，主溢流框(401)內套設有次溢流框(402)，主溢流框(401)上開設有主溢流口(4011)，次溢流框(402)上開設有與主溢流口(4011)匹配的次溢流口(4021)，所述次溢流框(402)上設有與調節孔(1021)匹配鎖定的限位板(403)，限位板(403)上設有鎖緊螺栓(404)。
4.根據權利要求1所述的一種黑臭水體點源污水處理系統，其特征在于：所述攪拌桶(1)內設有主軸(5)，主軸(5)上設有攪拌軸(52)，攪拌軸(52)上設有攪拌葉片(521)，所述主軸(5)上設有與攪拌軸(52)連接的橫拉條(53)，主軸(5)底部設有與攪拌桶(1)內壁連接的平衡架(54)。
5.根據權利要求4所述的一種黑臭水體點源污水處理系統，其特征在于：所述攪拌桶(1)內設有齒環(6)，所述攪拌軸(52)端部設有與齒環(6)嚙合匹配的直齒輪(522)。
6.根據權利要求4所述的一種黑臭水體點源污水處理系統，其特征在于：所述主軸(5)底端設有換向機構(7)，換向機構(7)包括與主軸(5)底端連接的棘輪(701)，棘輪(701)內套裝有棘爪(702)。
7.根據權利要求6所述的一種黑臭水體點源污水處理系統，其特征在于：所述棘爪(702)上設有刮壁機構(8)，刮壁機構(8)包括與棘爪(702)連接的副軸(801)，副軸(801)上設有連接架(802)，連接架(802)上設有與攪拌桶(1)底部側壁接觸的刮板(803)。
8.根據權利要求5所述的一種黑臭水體點源污水處理系統，其特征在于：所述副軸(801)底端設有連通機構(9)，副軸(801)底端還設有作用于連通機構(9)的調節架(804)。
發明內容
為了實現上述目的，本發明采用了如下技術方案：
一種黑臭水體點源污水處理系統，包括調節池、污泥池、缺氧池、好氧池、沉淀機組、氣泵，所述調節池與缺氧池之間連通有污水進管，所述好氧池內設有曝氣盤，所述氣泵上連通有空氣管，空氣管延伸至缺氧池內，所述好氧池內設有與空氣管連通的曝氣盤，缺氧池內設有懸掛填料，好氧池內布設有懸浮填料；
所述沉淀機組包括從上至下依次連通的攪拌桶、下放管、沉淀桶，沉淀桶上設有分別與空氣管連通的抽泥管和氣提管，抽泥管上還連通有延伸至缺氧池內部的排泥管，氣提管上還連通有延伸至污泥池內部的污泥回流管，所述沉淀桶上設有與攪拌桶連接的支撐架，沉淀桶上連通有排水管，排水管上連通有清水排放管。
優選地，所述攪拌桶上設有與好氧池內部連通的輸入管，攪拌桶頂部設有架設板，架設板上開設有調節孔，所述攪拌桶內還設有溢流機構。
優選地，所述溢流機構包括與攪拌桶連接的主溢流框，主溢流框內套設有次溢流框，主溢流框上開設有主溢流口，次溢流框上開設有與主溢流口匹配的次溢流口，所述次溢流框上設有與調節孔匹配鎖定的限位板，限位板上設有鎖緊螺栓。
優選地，所述攪拌桶內設有主軸，主軸上設有攪拌軸，攪拌軸上設有攪拌葉片，所述主軸上設有與攪拌軸連接的橫拉條，主軸底部設有與攪拌桶內壁連接的平衡架，所述架設板上設有與主軸連接的驅動電機。
優選地，所述攪拌桶內設有齒環，所述攪拌軸端部設有與齒環嚙合匹配的直齒輪。
優選地，所述主軸底端設有換向機構，換向機構包括與主軸底端連接的棘輪，棘輪內套裝有棘爪。
優選地，所述棘爪上設有刮壁機構，刮壁機構包括與棘爪連接的副軸，副軸上設有連接架，連接架上設有與攪拌桶底部側壁接觸的刮板。
優選地，所述副軸底端設有連通機構，副軸底端還設有作用于連通機構的調節架。
優選地，所述連通機構包括與下放管轉動套裝的外環架，外環架內設有內擋板，外環架上設有平衡套桿，內擋板上開設有下料口，內擋板上設有為下料口提供封閉的密封板。
優選地，所述密封板上設有與調節架匹配的凸塊，所述密封板上設有將多個密封板組裝拼接的連接板，連接板上設有與平衡套桿活動套裝的中空套筒。
優選地，所述平衡套桿內設有與中空套筒連接的復位彈簧。
與現有技術相比，本發明的有益效果是：
1、通過缺氧池內設有的懸掛填料以及好氧池內添加的親水性懸浮填料共同供微生物附著，從而在填料上形成厭氧-缺氧-好氧微區域，增加生物群落的物種豐富程度和生物量，有效開展有機物降解和生物硝化反硝化作用。
2、通過齒環的設置，利用主軸、攪拌軸、直齒輪與齒環之間的相互配合，能夠讓攪拌軸在直齒輪的帶動下轉動，使得攪拌葉片能夠?qū)嚢柰皟?nèi)的污水進行攪拌處置，提升了污水內懸浮物沉降的效率。
3、通過換向機構的設置，利用驅動電機為主軸提供的旋轉方向調整，能夠讓攪拌桶在通過下放管將污水導入沉淀桶內部的過程中，配合刮板對攪拌桶底部側壁進行附著物的清理，有效避免了附著物的堆積。
4、通過連通機構的設置，利用調節架與凸塊之間的相互配合，在副軸帶動調節架轉動的過程中，能夠通過密封板開啟下料口，使得污水通過下料口導入沉淀桶的內部，在副軸不再轉動的時候，通過復位彈簧的彈性形變恢復，讓密封板對下料口的開口進行封閉。
5、通過攪拌桶和沉淀桶的設置，利用下放管和連通機構之間的相互配合，能夠滿足對于污水進行攪拌和沉淀的分步處置，對污水完成攪拌沉淀一體化處置，提升了污水的沉淀效率。
綜上，本發明克服了現有技術的不足，設計合理，通過懸掛填料和懸浮填料的設置，在填料上形成厭氧-缺氧-好氧微區域，增加生物群落的物種豐富程度和生物量，有效開展有機物降解和生物硝化反硝化作用，具有較高的社會使用價值和應用前景。
（發明人：卞志明;山君鵬;王嬌;汪星;王濤）
