公布日：2024.01.19
申請日：2023.09.05
分類號：C02F1/52(2023.01)I
摘要
本發明涉及一種基于物聯網的污水處理裝置，包括相互匹配的污水處理設備，污水處理設備包括污水處理池和儲料裝置，污水處理池的上端架設有中轉管，儲料裝置與中轉管之間固定連接有輸送管，中轉管的下端固定連接有多個出料口，儲料裝置內裝填有污水處理液和多個去污單元，采用上述污水處理結構，實現利用視頻監控模塊則會對污水處理池內污水的表面進行實時的監控，并生成對應的圖片信息，處理模塊可以對上述圖片信息進行處理，對于污水表面明顯可見的標記物進行計數，并根據標記物的數量，確定下一次去污單元投放時間，減小低酸度污水對去污單元的損耗，可以根據污水處理的實際情況進行對絮凝劑的添加進行調整，適用性高。
權利要求書

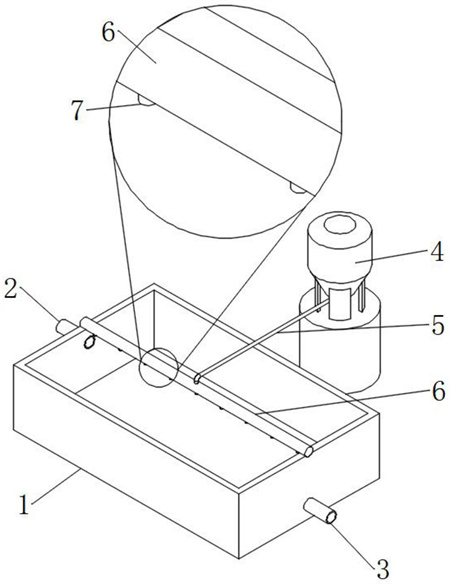

1.一種基于物聯網的污水處理裝置，包括相互匹配的污水處理設備，其特征在于：所述污水處理設備包括污水處理池(1)和儲料裝置(4)，所述污水處理池(1)的側壁上固定連接有進水管(2)和出水管(3)，且進水管(2)和出水管(3)均貫穿污水處理池(1)的側壁，且進水管(2)和出水管(3)分別位于污水處理池(1)相對的兩個側壁上，所述污水處理池(1)的上端架設有中轉管(6)，所述儲料裝置(4)與中轉管(6)之間固定連接有輸送管(5)，且輸送管(5)連通儲料裝置(4)與中轉管(6)，所述中轉管(6)的下端固定連接有多個出料口(7)，所述儲料裝置(4)內裝填有污水處理液和多個去污單元(8)，多個所述去污單元(8)懸浮在污水處理液中，所述去污單元(8)包括弱酸性外殼(801)，且多個所述去污單元(8)的厚度分為厚、中、薄三種尺寸，所述弱酸性外殼(801)內填充有絮凝劑(802)和標記物(9)，所述絮凝劑(802)將標記物(9)包覆在自身內部，所述標記物(9)包括相互匹配的標記金屬(901)和水溶性浮力部(902)，所述標記金屬(901)與水溶性浮力部(902)固定連接，所述標記金屬(901)靠近水溶性浮力部(902)的一端固定連接有配重部(903)，所述配重部(903)嵌于水溶性浮力部(902)內；所述污水處理裝置信號連接有處理模塊，所述處理模塊信號連接有物聯網模塊，所述物聯網模塊信號連接有視頻監控模塊，且視頻監控模塊監控污水處理裝置，并產生污水處理裝置的圖像信息。
2.根據權利要求1所述的一種基于物聯網的污水處理裝置，其特征在于：多個所述去污單元(8)的外壁均涂覆磁性涂層，且多個所述去污單元(8)涂覆的磁性涂層為同極涂層。
3.根據權利要求1所述的一種基于物聯網的污水處理裝置，其特征在于：所述儲料桶(401)上端開鑿有進料孔，所述進料孔內螺紋連接有上蓋(404)，所述上蓋(404)的下端固定連接有攪拌裝置(405)。
4.根據權利要求1所述的一種基于物聯網的污水處理裝置，其特征在于：所述儲料桶(401)的下側設有高度與污水處理池(1)相匹配的底座(402)，所述儲料桶(401)與底座(402)之間固定連接有多個支架(403)，所述儲料桶(401)所在的位置高于污水處理池(1)。
5.根據權利要求1所述的一種基于物聯網的污水處理裝置，其特征在于：所述標記金屬(901)的遠離水溶性浮力部(902)的一端涂覆有疏水涂層(904)，所述疏水涂層(904)為平整表面。
6.根據權利要求1所述的一種基于物聯網的污水處理裝置，其特征在于：所述標記金屬(901)與水溶性浮力部(902)之間連接有金屬?gòu)椓W(wǎng)(905)，所述金屬?gòu)椓W(wǎng)(905)由彈性材料。
7.根據權利要求1所述的一種基于物聯網的污水處理裝置，其特征在于：所述標記金屬(901)和配重部(903)均選用磁性材料制成。
發明內容
為解決上述問題，本發明提供了一種基于物聯網的污水處理裝置，包括相互匹配的污水處理設備，污水處理設備包括污水處理池和儲料裝置，污水處理池的側壁上固定連接有進水管和出水管，且進水管和出水管均貫穿污水處理池的側壁，且進水管和出水管分別位于污水處理池相對的兩個側壁上，污水處理池的上端架設有中轉管，儲料裝置與中轉管之間固定連接有輸送管，且輸送管連通儲料裝置與中轉管，中轉管的下端固定連接有多個出料口，儲料裝置內裝填有污水處理液和多個去污單元，多個去污單元懸浮在污水處理液中，去污單元包括弱酸性外殼，且多個去污單元的厚度分為厚、中、薄三種尺寸，弱酸性外殼內填充有絮凝劑和標記物，絮凝劑將標記物包覆在自身內部，標記物包括相互匹配的標記金屬和水溶性浮力部，標記金屬與水溶性浮力部固定連接，標記金屬靠近水溶性浮力部的一端固定連接有配重部，配重部嵌于水溶性浮力部?jī)?nèi)；
污水處理裝置信號連接有處理模塊，處理模塊信號連接有物聯網模塊，物聯網模塊信號連接有視頻監控模塊，且視頻監控模塊監控污水處理裝置，并產生污水處理裝置的圖像信息。
在上述基于物聯網的污水處理裝置中，可以根據污水處理的實際情況進行對絮凝劑的添加進行調整，適用性高。
作為本申請的進一步改進，多個去污單元的外壁均涂覆磁性涂層，且多個去污單元涂覆的磁性涂層為同極涂層，使得去污單元可以在污水處理液中均勻分布，進而通過控制污水處理液的流量控制去污單元投放的量。
作為本申請的再進一步改進，儲料桶上端開鑿有進料孔，進料孔內螺紋連接有上蓋，上蓋的下端固定連接有攪拌裝置，可以利用攪拌裝置對去污單元進行攪拌，使得不同厚度弱酸性外殼的去污單元可以完全隨機分布。
作為本申請的更進一步改進，儲料桶的下側設有高度與污水處理池相匹配的底座，儲料桶與底座之間固定連接有多個支架，儲料桶所在的位置高于污水處理池，增加儲料裝置整體的穩定性，同時便于污水處理液和去污單元可以不借助加壓設備投入污水處理池中。
作為本申請的又一種改進，標記金屬的遠離水溶性浮力部一端涂覆有疏水涂層，疏水涂層為平整表面，使得標記物的表面不易殘留污水，不易影響視頻監控模塊和處理模塊的識別。
作為本申請的又一種改進的補充，標記金屬與水溶性浮力部之間連接有金屬?gòu)椓W(wǎng)，金屬?gòu)椓W(wǎng)由彈性材料，在金屬?gòu)椓W(wǎng)的作用下，會使標記金屬在外力作用下發生形變后，也容易在金屬?gòu)椓W(wǎng)的作用下恢復平整，便于視頻監控模塊和處理模塊的識別。
作為本申請的又一種改進的補充，標記金屬和配重部均選用磁性材料制成，沉底的標記物殘部標記金屬和配重部可以利用磁鐵進行吸附收集，定時對污水處理池底部進行收集、清理。
綜上，本申請中，頻監控模塊則會對污水處理池內污水的表面進行實時的監控，并生成對應的圖片信息，處理模塊可以對上述圖片信息進行處理，對于污水表面明顯可見的標記物進行計數，并根據標記物的數量，判斷污水處理池內污水的酸度，并對下一次去污單元投放的時間進行確定：在污水表面存在大量標記物時，提前下次去污單元的投放時間，以應對高酸度的污水，而在污水表面僅存在少量的標記物時，則延后去污單元的投放時間，減小低酸度污水對去污單元的損耗，可以根據污水處理的實際情況進行對絮凝劑的添加進行調整，適用性高。
（發明人：洪誠）
