公布日：2024.01.19
申請日：2023.11.30
分類號：C02F1/00(2023.01)I;B01F35/71(2022.01)I;B01F35/75(2022.01)I;B01F31/44(2022.01)I;B01F35/32(2022.01)I
摘要
本發明公開了一種拌和站污水再利用回收處理裝置。本發明包括拌合站、污水處理設備、板框壓濾機、污水池，所述拌合站和所述污水處理設備之間通過管道相連通，所述污水處理設備的出水口和所述板框壓濾機及其所述污水池之間通過管道相連通，所述污水處理設備包括，混合罐，所述混合罐的下方連接有收集罐。本發明通過增加有多個多角度轉動的攪拌桿，使得污水和藥劑的混合速度更快，進而加快了對污水處理的速度，且多個多角度轉動的攪拌桿的僅僅需要一個伺服電機即可完成其轉動，節省了污水處理設備使用的電力資源，降低了企業使用污水處理設備的而產生的用電成本，具有良好的社會效益。
權利要求書

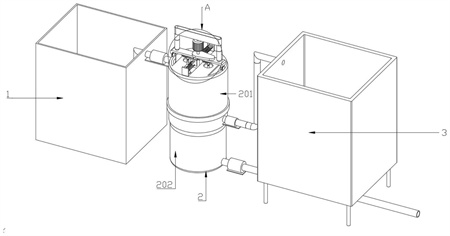

1.一種拌和站污水再利用回收處理裝置，包括：，其特征在于，拌合站(1)、污水處理設備(2)、板框壓濾機(3)、污水池(4)，所述拌合站(1)和所述污水處理設備(2)之間通過管道相連通，所述污水處理設備(2)的出水口和所述板框壓濾機(3)及其所述污水池(4)之間通過管道相連通，所述污水處理設備(2)包括，混合罐(201)，所述混合罐(201)的下方連接有收集罐(202)，所述收集罐(202)的一側開設有出泥口，所述出泥口的一端連接有出泥管，所述出泥管和板所述框壓濾機(3)之間連通，所述混合罐(201)外壁的周側開設有出水口，所述出水口處連接有出水管，所述出水管和所述污水池(4)相連通。
2.根據權利要求1所述的一種拌和站污水再利用回收處理裝置，其特征在于，所述混合罐(201)的上方轉動連接有板體(203)，所述板體(203)的上方連接有出藥機構，所述出藥機構的下方連接有伺服電機(204)，所述伺服電機(204)的輸出端連接有位于所述板體(203)上方的桿體(205)，所述桿體(205)的一端連接有穿過所述板體(203)位于所述混合罐(201)豎直方向上的第一攪拌桿(206)。
3.根據權利要求1所述的一種拌和站污水再利用回收處理裝置，其特征在于，所述第一攪拌桿(206)靠近所述板體(203)的一端連接有第一齒輪(207)，所述板體(203)下方的長度方向上轉動連接有多根位于所述混合罐(201)豎直方向上的支桿(208)，所述支桿(208)靠近所述板體(203)的一側連接有和所述第一齒輪(207)嚙合的第二齒輪(209)。
4.根據權利要求1所述的一種拌和站污水再利用回收處理裝置，其特征在于，所述支桿(208)包括和所述第二齒輪(209)連接的連接桿(210)，所述連接桿(210)的下方轉動連接有位于所述混合罐(201)豎直方向的第二攪拌桿(212)，所述混合罐(201)的上方連接有兩個安裝板(214)，所述安裝板(214)的上方和下方之間貫穿開設有橫截面為圓形的定位孔(215)，所述第二攪拌桿(212)位于所述定位孔(215)的內部。
5.根據權利要求1所述的一種拌和站污水再利用回收處理裝置，其特征在于，所述混合罐(201)由上方所示的左右側連接有第一U形框(216)，所述板體(203)的下方連接有位于所述第一U形框(216)內的第一盤體(217)，且所述第一盤體(217)轉動連接在所述第一U形框(216)的空間內，所述混合罐(201)由上方所示的上下側連接有兩個連接板(218)，所述板體(203)兩側均連接有和所述連接板(218)相對應的延長板(219)，所述延長板(219)和所述連接板(218)之間連接有第一彈簧(220)，所述桿體(205)的周側連接有凸輪(221)，所述連接板(218)的上方連接有橫截面為L形的連接柱(222)，所述凸輪(221)和所述連接柱(222)之間相互擠壓配合。
6.根據權利要求1所述的一種拌和站污水再利用回收處理裝置，其特征在于，所述出水口處安裝有過濾網(223)，所述混合罐(201)的下方開設有開口，所述開口的豎直方向上滑動配合有橫截面為梯字形的擋板(224)，所述擋板(224)滑動配合在所述收集罐(202)的豎直方向上，所述混合罐(201)的內壁的周側滑動配合有遮擋的環形板(225)，且所述環形板(225)和所述擋板(224)之間相配合。
7.根據權利要求1所述的一種拌和站污水再利用回收處理裝置，其特征在于，所述環形板(225)的上方連接有呈環形設置的氣囊(227)，所述擋板(224)的上方連接有導向桿(228)，所述環形板(225)的上方和下方之間貫穿開設有供所述導向桿(228)滑動的導向孔。
8.根據權利要求1所述的一種拌和站污水再利用回收處理裝置，其特征在于，所述出藥機構包括和伺服電機(204)連接的收集箱(229)，所述收集箱(229)的下方連通有和所述板體(203)之間固定連接出藥筒(230)，所述收集箱(229)內壁底部連接有橫截面為三角形的導向塊(231)，所述板體(203)的上方和下方之間貫穿開設和所述出藥筒(230)的出藥口連通的出藥孔(232)，所述出藥孔(232)的下方滑動配合有擋片(233)。
9.根據權利要求1所述的一種拌和站污水再利用回收處理裝置，其特征在于，所述混合罐(201)的一側開設有凹槽(234)，所述凹槽(234)的內部彈性配合有滑桿(235)，所述滑桿(235)的上方和所述擋片(233)之間連接有固定桿(236)，所述環形板(225)的周側連接有連接塊(237)，所述滑桿(235)的上方和下方均設置有和所述連接塊(237)平面相適配的斜坡。
發明內容
本發明要解決的技術問題在于克服現有技術的不足，提供一種拌和站污水再利用回收處理裝置。
為解決上述技術問題，本發明采用技術方案的基本構思是：
一種拌和站污水再利用回收處理裝置，包括拌合站、污水處理設備、板框壓濾機，所述拌合站和所述污水處理設備之間通過管道相連通，所述污水處理設備的出水口和所述板框壓濾機及其所述污水池之間通過管道相連通，所述污水處理設備包括，混合罐，所述混合罐的下方連接有收集罐，所述收集罐的一側開設有出泥口，所述出泥口的一端連接有出泥管，所述出泥管和板所述框壓濾機之間連通，所述混合罐外壁的周側開設有出水口，所述出水口處連接有出水管，所述出水管和所述污水池相連通。
優選的，所述混合罐的上方轉動連接有板體，所述板體的上方連接有出藥機構，所述出藥機構的下方連接有伺服電機，所述伺服電機的輸出端連接有位于所述板體上方的桿體，所述桿體的一端連接有穿過所述板體位于所述混合罐豎直方向上的第一攪拌桿。
優選的，所述第一攪拌桿靠近所述板體的一端連接有第一齒輪，所述板體下方的長度方向上轉動連接有多根位于所述混合罐豎直方向上的支桿，所述支桿靠近所述板體的一側連接有和所述第一齒輪嚙合的第二齒輪。
優選的，所述支桿包括和所述第二齒輪連接的連接桿，所述連接桿的下方轉動連接有位于所述混合罐豎直方向的第二攪拌桿，所述混合罐的上方連接有兩個安裝板，所述安裝板的上方和下方之間貫穿開設有橫截面為圓形的定位孔，所述第二攪拌桿位于所述定位孔的內部。
優選的，所述混合罐由上方所示的左右側連接有第一U形框，所述板體的下方連接有位于所述第一U形框內的第一盤體，且所述第一盤體轉動連接在所述第一U形框的空間內，所述混合罐由上方所示的上下側連接有兩個連接板，所述板體兩側均連接有和所述連接板相對應的延長板，所述延長板和所述連接板之間連接有第一彈簧，所述桿體的周側連接有凸輪，所述連接板的上方連接有橫截面為L形的連接柱，所述凸輪和所述連接柱之間相互擠壓配合。
優選的，所述出水口處安裝有過濾網，所述混合罐的下方開設有開口，所述開口的豎直方向上滑動配合有橫截面為梯字形的擋板，所述擋板滑動配合在所述收集罐的豎直方向上，所述混合罐的內壁的周側滑動配合有遮擋的環形板，所述環形板的相對側貫穿開設有和出水口相適配的通槽，且所述環形板和所述擋板之間相配合。
優選的，所述環形板的上方連接有呈環形設置的氣囊，所述擋板的上方連接有導向桿，所述環形板的上方和下方之間貫穿開設有供所述導向桿滑動的導向孔。
優選的，所述出藥機構包括和伺服電機連接的收集箱，所述收集箱的下方連通有和所述板體之間固定連接出藥筒，所述收集箱內壁底部連接有橫截面為三角形的導向塊，所述板體的上方和下方之間貫穿開設和所述出藥筒的出藥口連通的出藥孔，所述出藥孔的下方滑動配合有擋片。
優選的，所述混合罐的一側開設有凹槽，所述凹槽的內部彈性配合有滑桿，所述滑桿的上方和所述擋片之間連接有固定桿，所述環形板的周側連接有連接塊，所述滑桿的上方和下方均設置有和所述連接塊平面相適配的斜坡。
采用上述技術方案后，本發明與現有技術相比具有以下有益效果，當然，實施本發明的任一產品并不一定需要同時達到以下所述的所有優點：
1、本發明通過增加有多個多角度轉動的攪拌桿，使得污水和藥劑的混合速度更快，進而加快了對污水處理的速度，且多個多角度轉動的攪拌桿的僅僅需要一個伺服電機即可完成其轉動，節省了污水處理設備使用的電力資源，降低了企業使用污水處理設備的而產生的用電成本，具有良好的社會效益。
2、本發明通過設置有分離的方式對污水和泥漿進行處理，而且通過根據污水浮力進行移動的擋板，可以使的擋板在污水排出后使的泥漿從擋板處自動脫落到收集罐內，而且在后續擋板上升的時候驅動的擋片移動，是的出藥孔可以將藥劑自動流入混合罐內，使得本設備自動化程度更好，且用電成本更低。
（發明人：李博科;高國文;雷志新;李永剛;郝傳志;徐鋒;杜占慶;王維;高克）
