公布日：2024.12.27
申請日：2024.11.29
分類號：B01D33/19(2006.01)I;B01D33/54(2006.01)I;B01D36/02(2006.01)I;B01D24/30(2006.01)I
摘要
本發明公開了一種水產養殖用廢水過濾處理裝置，涉及廢水處理技術領域，包括框座，所述框座的上方設置有過濾罐，過濾罐頂端與框座之間固定安裝有一對支架，所述過濾罐一側設置有初步過濾組件，過濾罐下方設置有二次過濾組件；所述初步過濾組件包括設置于過濾罐一側的轉柱，且轉柱一段外周壁固定安裝有過濾盤，所述過濾盤內開設有多個等距離分布的扇形槽口，且每個扇形槽口一端均通過鉸鏈連接有過濾板，所述過濾罐的一側開設有與過濾盤滑動配合的槽口；本發明可對過濾板以及過濾腔進行快速銜接，并自動對過濾板上雜質進行清理，同時，自動排出無法使用的過濾棉，使得廢水處理更加高效、便捷，整個過程中只需人員定期添加過濾棉即可。
權利要求書

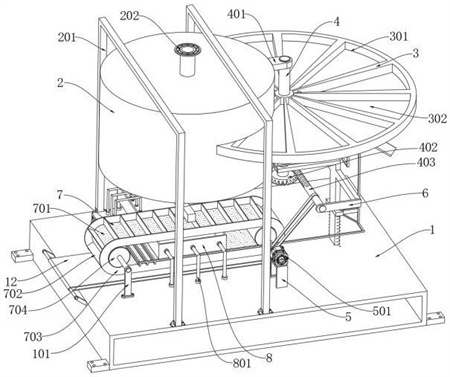

1.一種水產養殖用廢水過濾處理裝置，包括框座（1），所述框座（1）的上方設置有過濾罐（2），過濾罐（2）頂端與框座（1）之間固定安裝有一對支架（201），其特征在于，所述過濾罐（2）一側設置有初步過濾組件，過濾罐（2）下方設置有二次過濾組件；所述初步過濾組件包括設置于過濾罐（2）一側的轉柱（4），且轉柱（4）一段外周壁固定安裝有過濾盤（3），所述過濾盤（3）內開設有多個等距離分布的扇形槽口（301），且每個扇形槽口（301）一端均通過鉸鏈連接有過濾板（302），所述過濾罐（2）的一側開設有與過濾盤（3）滑動配合的槽口，所述過濾罐（2）內固定安裝有與過濾盤（3）底部滑動貼合的C狀架（14）；所述二次過濾組件包括設置于框座（1）與過濾罐（2）之間的換料帶（7），且換料帶（7）上開設有均勻分布的落水孔（701）；所述框座（1）的頂部固定安裝有側安裝撐架（6），且側安裝撐架（6）上滑動安裝有滑塊（601），滑塊（601）底部兩端與框座（1）之間固定連接有震動彈簧（602），所述滑塊（601）的一側固定連接有傳導架（603），傳導架（603）的頂端固定設置有端球（604），傳導架（603）的另一端固定設置有敲擊桿（605）；所述過濾罐（2）外周壁一側固定有安裝塊（401），且安裝塊（401）與側安裝撐架（6）與轉柱（4）轉動連接，所述轉柱（4）靠近底部的一端固定安裝有蝸輪（402），所述側安裝撐架（6）上轉動安裝有蝸桿（403）；所述蝸桿（403）與蝸輪（402）相互嚙合，且蝸桿（403）與蝸輪（402）之間的升角小于摩擦角；所述框座（1）頂部固定安裝有兩對支撐桿（101），且每對支撐桿（101）之間轉動安裝有張緊輥（704），所述換料帶（7）張緊套設于兩個張緊輥（704）外側；所述框座（1）頂部固定安裝有托板（5），托板（5）的一側與相鄰的所述支撐桿（101）固定連接，所述托板（5）上固定安裝有驅動電機（501），驅動電機（501）的輸出軸與相鄰的所述張緊輥（704）固定連接，所述蝸桿（403）與相鄰的所述張緊輥（704）之間共同套設有傳動帶一（9）；所述框座（1）的一側固定安裝有一對側托桿（102），一對所述側托桿（102）以及其中一對支撐桿（101）之間均轉動有安裝轉桿（11），且兩個安裝轉桿（11）上套設有接料帶（12），其中一個所述張緊輥（704）與相鄰的所述安裝轉桿（11）之間共同套設有傳動帶二（10）；所述換料帶（7）上固定安裝有多個等距離分布的橫隔板（702），所述換料帶（7）兩側固定設置有橡膠擋邊（703），橡膠擋邊（703）、換料帶（7）以及橫隔板（702）之間構成多個過濾腔，且多個過濾腔內均放置有過濾棉。
2.根據權利要求1所述的一種水產養殖用廢水過濾處理裝置，其特征在于：所述C狀架（14）位于過濾罐（2）外側的兩端分別固定連接有折狀桿（16）以及斜桿（15），所述折狀桿（16）和斜桿（15）端部與過濾罐（2）外周壁之間均固定連接有支撐連桿（17）。
3.根據權利要求1所述的一種水產養殖用廢水過濾處理裝置，其特征在于：所述過濾罐（2）的頂部固定連通有法蘭接管（202），且過濾罐（2）的底端可拆卸固定連接有分液盒（13）。
4.根據權利要求1所述的一種水產養殖用廢水過濾處理裝置，其特征在于：所述換料帶（7）中端設置有接水箱（8），且接水箱（8）的兩側與框座（1）之間固定連接有多個等距離分布的支撐柱（801），所述框座（1）頂部靠近接水箱（8）的兩側均固定安裝有微納米氣泡增氧機（802），且微納米氣泡增氧機（802）的輸出端固定連通有多個充氣管（803），所述充氣管（803）的另一端延伸至接水箱（8）內部，所述接水箱（8）的一側固定連通有多個排水管（804）。
發明內容
本發明的目的在于提供一種水產養殖用廢水過濾處理裝置，以解決上述背景技術中提出的問題。
本發明的技術方案是：一種水產養殖用廢水過濾處理裝置，包括框座，所述框座的上方設置有過濾罐，過濾罐頂端與框座之間固定安裝有一對支架，所述過濾罐一側設置有初步過濾組件，過濾罐下方設置有二次過濾組件；
所述初步過濾組件包括設置于過濾罐一側的轉柱，且轉柱一段外周壁固定安裝有過濾盤，所述過濾盤內開設有多個等距離分布的扇形槽口，且每個扇形槽口一端均通過鉸鏈連接有過濾板，所述過濾罐的一側開設有與過濾盤滑動配合的槽口，所述過濾罐內固定安裝有與過濾盤底部滑動貼合的C狀架；
所述二次過濾組件包括設置于框座與過濾罐之間的換料帶，且換料帶上開設有均勻分布的落水孔；
所述框座的頂部固定安裝有側安裝撐架，且側安裝撐架上滑動安裝有滑塊，滑塊底部兩端與框座之間固定連接有震動彈簧，所述滑塊的一側固定連接有傳導架，傳導架的頂端固定設置有端球，傳導架的另一端固定設置有敲擊桿。
優選的，所述換料帶上固定安裝有多個等距離分布的橫隔板，所述換料帶兩側固定設置有橡膠擋邊，橡膠擋邊、換料帶以及橫隔板之間構成多個過濾腔，且多個過濾腔內均放置有過濾棉。
優選的，所述C狀架位于過濾罐外側的兩端分別固定連接有折狀桿以及斜桿，所述折狀桿和斜桿端部與過濾罐外周壁之間均固定連接有支撐連桿。
優選的，所述過濾罐外周壁一側固定有安裝塊，且安裝塊與側安裝撐架與轉柱轉動連接，所述轉柱靠近底部的一端固定安裝有蝸輪，所述側安裝撐架上轉動安裝有蝸桿。
優選的，所述蝸桿與蝸輪相互嚙合，且蝸桿與蝸輪之間的升角小于摩擦角。
優選的，所述框座頂部固定安裝有兩對支撐桿，且每對支撐桿之間轉動安裝有張緊輥，所述換料帶張緊套設于兩個張緊輥外側。
優選的，所述框座頂部固定安裝有托板，托板的一側與相鄰的所述支撐桿固定連接，所述托板上固定安裝有驅動電機，驅動電機的輸出軸與相鄰的所述張緊輥固定連接，所述蝸桿與相鄰的所述張緊輥之間共同套設有傳動帶一。
優選的，所述框座的一側固定安裝有一對側托桿，一對所述側托桿以及其中一對支撐桿之間均轉動有安裝轉桿，且兩個安裝轉桿上套設有接料帶，其中一個所述張緊輥與相鄰的所述安裝轉桿之間共同套設有傳動帶二。
優選的，所述過濾罐的頂部固定連通有法蘭接管，且過濾罐的底端可拆卸固定連接有分液盒。
優選的，所述換料帶中端設置有接水箱，且接水箱的兩側與框座之間固定連接有多個等距離分布的支撐柱，所述框座頂部靠近接水箱的兩側均固定安裝有微納米氣泡增氧機，且微納米氣泡增氧機的輸出端固定連通有多個充氣管，所述充氣管的另一端延伸至接水箱內部，所述接水箱的一側固定連通有多個排水管。
本發明通過改進在此提供水產養殖用廢水過濾處理裝置，與現有技術相比，具有如下改進及優點：
其一：本發明設置的過濾板，用于對進入過濾罐中的廢水進行過濾，同時，當轉柱旋轉時，能夠帶動多個過濾板轉動，從而實現對過濾板的快速切換，同時，在更換過濾板過程中，無需停機，確保了對廢水的過濾效率；
其二：本發明當轉柱轉動，使得相應的過濾板轉動至C狀架的開口位置時，該過濾板可在重力作用下，向下進行擺動，并抵觸下方的端球，配合設置的震動彈簧，能夠使得滑塊以及傳導架在豎直方向上進行震動，并利用敲擊桿持續拍打換料帶，并使得換料帶上的過濾棉脫離；當過濾板在敲擊端球時，該過濾板也會因受到反作用力，而產生震動，同時，該過濾板處于傾斜狀態，進而能夠自動對該過濾板的表面雜質進行清理；
其三：本發明當換料帶轉動時，能夠?qū)⒍鄠�過濾腔依次移動至過濾罐的下方，從而實現對濾材的銜接、更換，同時，在整個過程中，也無需停機；另外，換料帶上的過濾腔直接置于外界，使得過濾棉的添加也極為便捷；
綜上，本發明可對過濾板以及過濾腔進行快速銜接，并自動對過濾板上雜質進行清理，同時，自動排出無法使用的過濾棉，使得廢水處理更加高效、便捷，整個過程中只需人員定期添加過濾棉即可。
（發明人：胥凱）
