小型垃圾填埋場垃圾滲濾液的實際產生量通常會遠大于設計值，對南方多雨地區，特別是山區，由于地勢、氣候原因極易出現垃圾滲濾液泄漏、溢流現象。垃圾滲濾液具有氨氮高、色度大、毒性強、污染時間長等特點，是一種成分復雜的高濃度有機廢水，一旦發生泄漏、溢流都將對周邊地下水及附近水源造成極大的污染。因此，針對南方多雨地區的小型垃圾填埋場設計一套處理效率高、響應時間快、運行可靠的垃圾滲濾液溢流廢水處理系統是十分必要的，通過實際項目實施、驗證形成一套穩定的處理技術工藝包也勢在必行。
1、工程概況

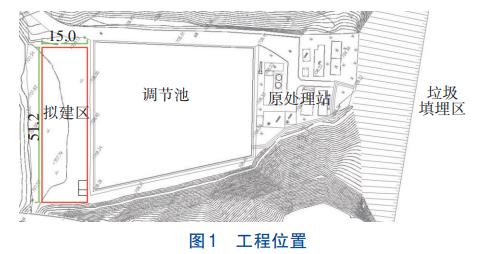

云南山區某垃圾填埋場占地面積為8000m2，設計垃圾日處理能力為90t/d，由于地處山坳，大量雨水、山泉水滲入垃圾填埋場，導致原垃圾滲濾液處理站的處理規模（10m3/d）遠低于實際水量（400m3/d左右）的要求，多余的垃圾滲濾液經收集排入臨時應急調節池，外運至城市污水處理廠處理，隨著雨季水量的增大，現場需緊急進行就地處理。項目在保留原處理站的基礎上，新建一座日處理水量為500m3/d的廢水處理站，出水水質要求達到《生活垃圾填埋場污染控制標準》（GB16889—2008）表2的排放限值。項目位置如圖1所示。

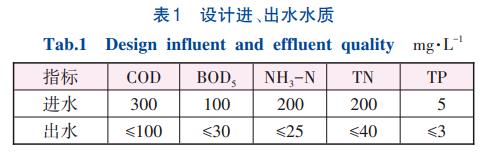

項目廢水為垃圾滲濾液與雨水、山泉水的混合廢水，污染物濃度較傳統垃圾滲濾液低，根據對實際進水水質的監測，以年內的污染物最高值設計進水水質，如表1所示。
該項目具有以下難點：
①廢水處理達標難度大
由表1可知，進水可生化性差，平均碳氮比僅為1.5，嚴重失衡，僅有的有機物基本為難降解有機物。根據處理要求，廢水TN去除率需達到80%，傳統工藝路線很難實現，且碳源的投加量較高。此外，廢水的水量、水質波動大，對生化系統的抗沖擊負荷能力要求較高。
②項目緊急，建設周期短
項目建設前期，垃圾滲濾液被收集排入臨時修建的調節池暫存并定期外運處理，由于項目所在地即將進入雨季，需要在1個月內完成廢水處理站的建設，并實現通水達標。
③項目占地緊湊
項目地處山區山坳，可供廢水站建設的區域僅為700m2左右的人工堤壩。可供現場施工、建設的場地較小，施工難度大，且后期維護的難度也較高。
2、工藝選擇
該項目廢水的處理難點為脫氮和難降解有機物，采用生化處理是最經濟有效的處理方式。國內滲濾液常用的生化處理方法是以A/O工藝為主并結合MBR的組合處理工藝。

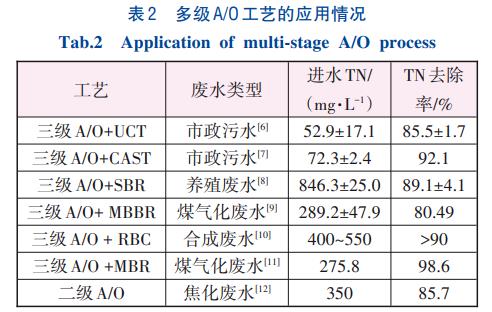

傳統以A/O為主的生化工藝一直存在脫氮效率低、碳源消耗量大的問題。而多級A/O工藝可以通過增加A/O級數提高脫氮率，而且采用分段進水可以充分利用原水的碳源進行反硝化，減少外加碳源。同時理論上系統無需內回流，污泥濃度高，因此具有脫氮效率高、運行成本低、污泥產率低、抗沖擊負荷能力強等優點，非常適用于進水TN高、對TN去除率要求較高的廢水處理。表2為多級A/O工藝的應用情況。
由表2可知，該工藝已經被應用于市政廢水、養殖廢水、合成廢水以及煤化工等高濃度工業廢水的處理。

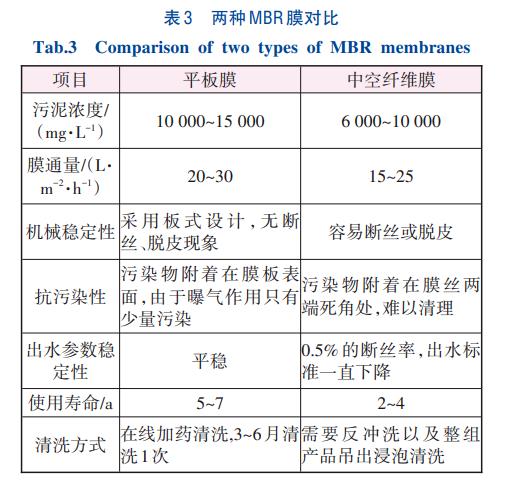

MBR污水處理工藝具有污染物去除率高、占地面積小的優點，其中膜組件具有高效的污泥截留率，可以減少污泥流失，使反應器內維持較高的污泥濃度，為提高系統處理效率提供了保障。同時，滲濾液中的高氨氮濃度有利于實現短程硝化反硝化，最終達到去除COD和TN的目的。項目選用平板膜，相較中空纖維膜，其機械穩定性高、抗污染能力強、使用壽命更長，可以減少運行中的反沖洗和更換頻率，便于現場的運營維護。兩種膜的對比見表3。
針對該項目的實際情況，選擇分段進水多級A/O工藝，結合軟片平板膜MBR，形成水解酸化-三級A/O-MBR-脫色-紫外消毒的技術方案，現場建設以預制的一體化設備為主。
3、工藝設計
3.1 多級A/O工藝的計算
3.1.1 工藝分級數量確定
根據設計進、出水水質計算，項目脫氮率達到80%才能實現達標。多級A/O系統的反硝化率與末端A池的進水比例成反比，假定各級采用等比例進水，在不考慮內回流的情況下，系統需要2.5級，實際設計時最終取值為3級。
3.1.2 流量分配比例確定
多級A/O配水計算一般有兩種方式：①采用等負荷流量分配法，其遵循的原則是保證各級硝化菌負荷相同，以利于硝化菌生長，優先滿足系統硝化要求，最大程度降低出水氨氮濃度；②采用流量分配系數法，原則是各缺氧段進水有機質恰好可以為上級好氧區產生的硝酸鹽氮反硝化提供充足的電子供體，采用該方法可以充分利用原水中碳源，發揮缺氧區的反硝化潛力，并保證最后一級進水量最少，降低出水硝酸鹽氮濃度。該項目廢水處理的難點是對TN的去除，因此采用流量分配系數法，強化反硝化作用。
根據多級A/O流量分配系數法對各級配水比例進行確定，即第一級進水比例是根據第一級缺氧區將回流污泥中的硝酸鹽氮全部反硝化，且第一級進水中的BOD剛好完全用于反硝化進行計算。根據第二級進水的BOD將第一級好氧區產生的硝酸鹽氮完全反硝化，從而計算第二級的進水比例。同理計算出第三級進水比例。最終根據各級比例之和為1及碳源投加情況微調，確定各級流量最終分配比例。
根據原水水質和TN去除率要求，最終確定三級配水比例分別為42%、33%、25%。為減少碳源投加，設計第一級利用原水自身的有機物進行反硝化，第二級才開始補充碳源。
3.1.3 池容計算
根據德國排水技術協會（ATV）最新制定的城市污水設計規范確定每級池體池容，即通過確定每級的最小泥齡、污泥濃度和污泥產率，計算每級的池容。最終每級池容比約為1∶4∶3。
3.1.4 設計參數

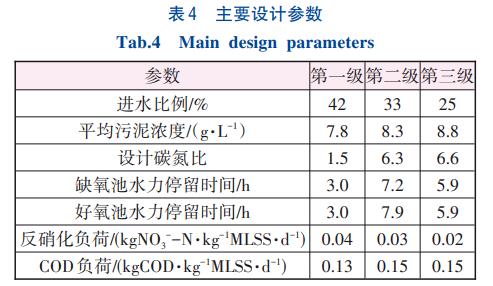

該項目多級A/O生化池設計規模為500m3/d，設計變化系數為2，生化設備設計水溫為10℃，平板膜設計膜通量為13.9L/（m2·h），主要參數如表4所示。
3.2 工藝流程設計

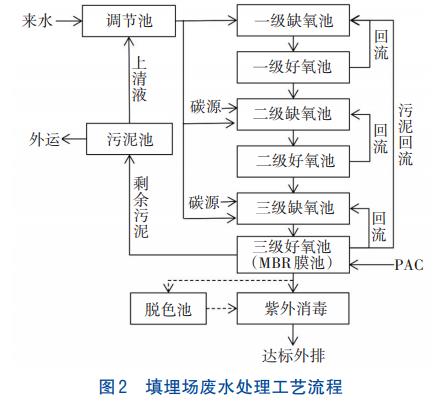

工藝流程見圖2。填埋場來水首先進入原調節池，通過水泵按比例分別提升至一級、二級、三級缺氧池，與回流污泥或前段好氧池中硝酸鹽氮進行充分反硝化，進水氨氮進入下一級好氧池進行硝化反應。廢水進入第三級好氧池（MBR膜池），通過平板膜的過濾作用實現對污染物的去除，出水經脫色、消毒后達標排放。
考慮來水的不穩定性，系統在每級好氧池中設置內回流泵。一級、二級好氧池硝化液分別回流至一級、二級缺氧池，三級好氧池（MBR膜池）設污泥回流，80%回流至一級缺氧池，20%回流至三級缺氧池。系統在二級和三級缺氧池分別補充碳源，在三級好氧池（MBR膜池）投加PAC除磷。污泥池污泥定期外運至城市廢水廠脫水處理。
4、構筑物設計
4.1 調節池
調節池利用原濾液儲存池，水力停留時間6d，較長的停留時間能夠同時起到水解酸化作用；設置2臺提升泵，Q=25m3/h，H=100kPa，P=2.2kW，1用1備；配套設置超聲波液位計。
4.2 生化池

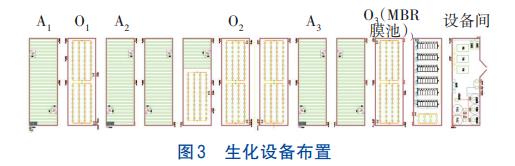

生化池采用地上一體化設備，考慮項目場地受限和山區道路的運輸要求，池體設計尺寸統一為9.0m×2.9m×2.9m，共計12臺（含1臺設備間），按照缺氧好氧計算比例進行池體分布，池體設計遵循模塊化、標準化原則，提高生產、安裝效率。池體布置見圖3。
廢水分別從缺氧池A1、A2、A3進水，進水管分別設流量計以按比例進水。缺氧池底部設穿孔曝氣攪拌管，間歇運行，使廢水與污泥充分混合，防止污泥在池中沉淀。一級、二級好氧池設回流泵，Q=18m³/h，H=50kPa，P=1.5kW，每級設2臺，1用1備，共4臺，好氧池底部設微孔曝氣盤。三級好氧池（MBR膜池）底部前端設微孔曝氣盤，后端裝軟片平板膜，單套膜組件膜面積為250m2，共6套。膜池末端設耦合式污泥回流泵，Q=42m³/h，H=100kPa，P=2.2kW。
設備間設產水自吸泵，Q=25m³/h，H=50kPa，P=2.2kW，2臺，1用1備；風機Q=8.8m3/min，H=29.4kPa，P=7.5kW，3臺，2用1備，1臺用于一、二級生化曝氣，1臺供膜池，分別設變頻控制。同時設置次氯酸鈉、檸檬酸、PAC的儲罐和加藥計量泵各1套，碳源儲罐和加藥計量泵2套。
4.3 脫色池及計量渠
脫色池采用地上式鋼結構，碳鋼防腐，尺寸為3.5m×2.5m×2.5m，設置應急排空閥門。計量渠進口設管式紫外消毒器，P=0.65kW。明渠流量計配套巴歇爾槽，探頭防護等級為IP66。
4.4 污泥池
污泥池采用地下碳鋼設備，碳鋼防腐，尺寸為3.0m×2.0m×2.5m，設置上清液溢流口，溢流至調節池，污泥池設抽泥口。
5、運行狀況
該項目自啟動設計開始，實際施工僅40d即具備通水條件，除管路現場安裝，其他設備基本均提前預制，而后運輸至現場，極大地提高了建設效率。自項目通水試運行以來，設備已穩定運行一年，對調試開始的連續4個月進行了水質監測分析，出水COD、氨氮、TN、TP的平均值分別為47.8、8.8、37.9和0.57mg/L。2022年部分月份的運行數據如圖4所示。
該項目處理水量波動較大。由于啟用前調節池已儲存較多前期的高濃度廢水，因此運行初期處理水量充足，污染物濃度也處于較高水平；運行至3月初，水量迅速下降；4月出現了降雨，水量開始增多，進水污染物濃度也迅速降低。水質、水量的波動造成出水在短期內也出現波動，但整體滿足排放要求，可見系統的抗沖擊負荷能力較強。
出水COD隨進水波動，超標風險高。一方面由于隨著進水TN增加，碳源投加量加大，容易出現碳源穿透，使出水COD偏高；另一方面，進水COD存在大量難降解有機物，生化處理比較困難。
TN的去除主要依賴于進水碳源，當進水TN出現較大波動時，若未及時補充足夠碳源，將會導致出水TN超標。進水氨氮、TN標準差分別可達46.2和53.6mg/L，可見進水TN濃度較不穩定，會造成廢水處理微生物系統在短期內難以適應，導致出水TN超標。出水水質雖然有一定波動，但波動范圍較小，總體處于達標范圍以內。根據項目實際出水情況來看，系統污泥濃度維持在7000~12000mg/L，其中膜池維持在8000~12000mg/L，遠高于普通的A/O工藝，這可能是多級A/O工藝穩定性和抗沖擊負荷能力更強的主要原因。
由于系統污泥齡為18.9~19.7d，不利于生物除磷，但由于進水TP不高，實際運行中TP維持在1mg/L左右。當系統進水TP超過3mg/L時，為保險起見，需啟動化學除磷進行輔助除磷。

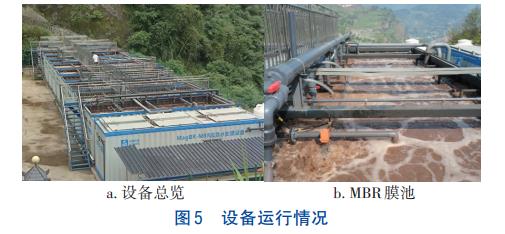

在3月8日開始連續數日低水量的情況下，為了防止污泥老化，系統減少了碳源投加，同時停用了第一級A/O系統，一級好氧池采用間歇攪拌，僅維持回流過泥狀態，從出水水質情況來看，運行效果未受到影響。由于一級A/O系統的污泥一直處于活性狀態，當4月20日左右來水量突然增加后，重新啟動一級A/O，系統可以快速運行，從實際運行情況看也達到了較好的處理效果。這表明多級A/O工藝對水質、水量異常變化的應急廢水處理有較高的適用性，設備運行情況如圖5所示。
6、設計討論
在多級A/O工藝設計中，前提是假定前一級硝化產生的硝態氮在隨后的缺氧段完全反硝化，從而計算出配水比例和池容，而在實際過程中，可能無法實現進入每一級A/O系統的污染物都得到完全去除。因此，工藝設計了內回流，提高了單級的反硝化率，保證后段系統能夠按設計參數正常運行。從實際運行效果來看，啟動內回流后，確實能夠降低出水TN，但回流量過大會造成缺氧池DO升高，特別是第一級疊加了污泥回流，總回流量達到300%以上，缺氧池DO超過0.5mg/L，進而影響反硝化作用。初期在未啟動一級、二級內回流，僅開啟外回流時，系統每級污泥濃度呈現7000~8000、7500~8500和9000~12000mg/L的梯度遞增趨勢，而當增加了內回流后，隨著內回流量的增加，系統各級污泥濃度趨于一致，可見內回流會破壞系統的污泥濃度梯度，但由于可以提高系統出水水質，因此，內回流可以作為出水水質超標時的一種備用措施。
對于低碳氮比分段進水的多級A/O工藝，配水比例宜采用流量逐級增大的分配方式。按照該設計思路，若碳源投加于總進水，第三級進水比例將超過41%，但即使在增加80%的內回流比條件下，TN去除率仍無法達到80%的要求。因此，該項目考慮在第二級和第三級投加碳源，最終配水比例呈逐級遞減趨勢。第三級進水比取值為25%，設計TN去除率達到87%，相對保險。
由于來水碳氮比平均為1.8，因此必須考慮碳源投加才能保證脫氮效果，分段投加碳源后，實際碳源平均投加量為720kg/d，實際控制碳氮比為4.2~5.5，該值低于傳統A/O工藝的7.1~8.4。因此與傳統工藝相比，此工藝的碳源投加量預計可以節省30%左右。但實際進水碳氮比在1.0~4.5劇烈波動，且水量、TN和COD都在不斷變化，碳源投加量難以實時精確調節，因此在實際運行中仍然造成了部分碳源的浪費。

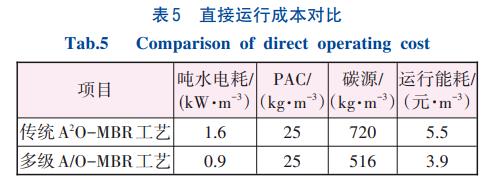

該項目設置了內回流泵，但實際應用中可以不啟動或部分啟動，同時基于一體化設備設置氣動攪拌替代機械攪拌，系統裝機功率為47.2kW。整個運行周期內，實際平均運行電耗為457kW/d（內回流泵按照每天12h運行時間計），與傳統A2O-MBR工藝相比，節省運行能耗約29%（見表5）。
7、結論
①云南某垃圾填埋場垃圾滲濾液的溢流液采用多級A/O-MBR工藝進行處理，平均污泥濃度≥7000mg/L，抗沖擊負荷能力強，可實現脫氮率≥80%，出水水質達到了《生活垃圾填埋場污染控制標準》（GB16889—2008）表2的排放要求。
②采用模塊化的一體化污水處理設備，現場施工周期僅40d，實際占地僅約600m2，極大地提高了施工效率并節省了占地，方便了現場運維。同時設備退役后可拆卸回收，減少二次污染。
③采用流量分配系數法進行多級A/O設計，低水量時減少運行級數，相較于傳統A/O工藝，藥劑成本降低約30%，運行能耗降低29%左右。后期采用精準調控策略，可進一步降低運行成本。
④該項目的實施可為難降解垃圾滲濾液的應急處置及類似高濃度、低碳氮比廢水處理工程的設計和實施提供參考。（來源：中建環能科技股份有限公司，中建環能工程設計研究有限公司）
