公布日：2024.04.12
申請日：2024.02.08
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)I
摘要
本發明公開了一種應用于寒冷地區的污水處理設備，包括水解酸化處理池、缺氧反應池、好氧反應池、篩選池、一級沉淀池和二級沉淀池；所述水解酸化處理池中設置有第一氣提裝置；所述缺氧反應池與水解酸化池底部連通；所述好氧反應池與缺氧反應池上部連通；所述篩選池與好氧反應池底部連通；所述一級沉淀池與篩選池上部連通；所述二級沉淀池與一級沉淀池上部連通。本發明能夠?qū)ξ鬯M行多級沉淀，而且還能夠?qū)钚晕勰噙M行篩選，形成高濃度聚團狀生化污泥，以處理北方寒冷地區的生物污水，同時還能實現污泥的回流，為前端補充養分和生化菌種。
權利要求書

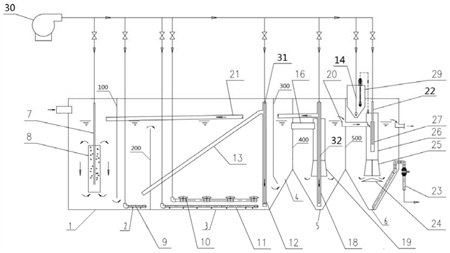

1.一種應用于寒冷地區的污水處理設備，其特征在于，包括依次相互連通的水解酸化處理池、缺氧反應池、好氧反應池、篩選池、一級沉淀池和二級沉淀池；所述水解酸化處理池中設置有第一氣提裝置，所述第一氣提通過管路與風機連接；所述缺氧反應池與水解酸化池底部連通，所述缺氧反應池的底部設置有穿孔曝氣管，所述穿孔曝氣管通過管路與風機連接；所述好氧反應池與缺氧反應池上部連通，所述好氧反應池中設置有微孔曝氣器，所述微孔曝氣器通過管路與風機連接；所述好氧反應池的底部設置有底部吹掃管，所述底部吹掃管位于微孔曝氣器下方，并通過管路與風機連接；所述好氧反應池的末端還設置有第二氣提裝置，所述第二氣提裝置通過管路與風機連接；所述篩選池與好氧反應池底部連通，所述篩選池的底板傾斜設置；所述一級沉淀池與篩選池上部連通，所述一級沉淀池中設置有中心管和第三氣提裝置，所述第三氣提裝置通過管路與風機連接，所述中心管套設在第三氣提裝置外部；所述二級沉淀池與一級沉淀池上部連通，所述二級沉淀池中設置有豎管，所述豎管底部設置有隔板組件，且其內部設置有第四氣提裝置，所述第四氣提裝置通過管路與風機連接，所述二級沉淀池的上方設置有加藥裝置，底部還設置有排泥裝置。
2.根據權利要求1所述的應用于寒冷地區的污水處理設備，其特征在于，所述第一氣提裝置包括第一氣管和第一外管，所述第一氣管豎直設置，并通過管路與風機連接，所述第一外管套設在第一氣管外側，且其底部與水解酸化池的池底間隔設置；所述第一氣管底部與第一外管底部之間的距離為200-300mm。
3.根據權利要求2所述的應用于寒冷地區的污水處理設備，其特征在于，所述穿孔曝氣管形成為圓管，其一端密封，另一端通過管路與風機連接；所述穿孔曝氣管的下方管壁上開設有小孔；所述小孔的直徑為3-5mm。
4.根據權利要求1所述的應用于寒冷地區的污水處理設備，其特征在于，所述第二氣提裝置包括第二氣管、第二外管和斜管，所述第二氣管豎直設置，并通過管路與風機連接，所述第二外管套設在第二氣管外側，且其底部與好氧反應池的池底間隔設置；所述第二氣管底部與第二外管底部之間的距離為200-300mm；所述斜管的上端與第二外管的上部連通，下端穿過第二隔板，延伸至缺氧反應池中。
5.根據權利要求4所述的應用于寒冷地區的污水處理設備，其特征在于，所述斜管的傾斜角度為30°-40°。
6.根據權利要求4所述的應用于寒冷地區的污水處理設備，其特征在于，所述好氧反應池中處理后的污水從第三隔板的底部進入篩選池中，所述篩選池的底板與水平面之間的夾角為60°-65°；所述第三隔板的底部向著遠離好氧反應池的方向彎折，且彎折部分占第三隔板300總長度的1/8-1/6。
7.根據權利要求6所述的應用于寒冷地區的污水處理設備，其特征在于，所述中心管包括直管和設置在直管底部的錐管，所述錐管較小一端的直徑與直管的直徑相同，所述連通管與直管的側壁連接，且相互連通；所述第三氣提裝置包括第三氣管、第三外管和緩降管，所述第三氣管豎直設置，并通過管路與風機連接，所述第三外管套設在第三氣管外側，且其底部與一級沉淀池的池底間隔設置；所述第三氣管的底部與第三外管的底部之間的距離為200-300mm；所述緩降管的上端與第三外管的上部連通，下端依次穿過第四隔板、第三隔板、第二隔板和第一隔板，延伸至水解酸化池中，且所述緩降管的上端高于液面50-100mm，下端的1/2沒入水中。
8.根據權利要求7所述的應用于寒冷地區的污水處理設備，其特征在于，所述緩降管的傾斜角度為3°-5°。
9.根據權利要求7所述的應用于寒冷地區的污水處理設備，其特征在于，所述第四氣提裝置包括第四氣管和第四外管，所述第四氣管通過管路與風機連接，所述第四外管套設在第四氣管外部；所述隔板組件包括變徑管和換向板，所述變徑管內部設置有十字形板，所述換向板設置在變徑管下方，并與變徑管間隔設置；所述變徑管較小一端的直徑與豎管的直徑相同，所述換向板形成為圓錐狀，且所述換向板的軸線與所述變徑管的軸線重合；所述排泥裝置包括排泥管，以及設置在排泥管上的閥門，所述排泥管的一端設置在二級沉淀池的底部，另一端從水位高度的中間位置處的側板上向外穿出；所述加藥裝置包括加藥斗和加藥泵，所述加藥斗設置在二級沉淀池的頂部，且其底部形成為錐斗裝，所述加藥斗中還設置第五氣管，所述第五氣管與風機通過管路連接；所述加藥斗的頂部設置有加藥泵。
發明內容
本發明目的是提供一種適用于寒冷地區的污水處理設備以解決上述問題。
本發明解決技術問題采用如下技術方案：
一種應用于寒冷地區的污水處理設備，包括依次相互連通的水解酸化處理池、缺氧反應池、好氧反應池、篩選池、一級沉淀池和二級沉淀池；
所述水解酸化處理池中設置有第一氣提裝置，所述第一氣提通過管路與風機連接；
所述缺氧反應池與水解酸化池底部連通，所述缺氧反應池的底部設置有穿孔曝氣管，所述穿孔曝氣管通過管路與風機連接；
所述好氧反應池與缺氧反應池上部連通，所述好氧反應池中設置有微孔曝氣器，所述微孔曝氣器通過管路與風機連接；所述好氧反應池的底部設置有底部吹掃管，所述底部吹掃管位于微孔曝氣器下方，并通過管路與風機連接；所述好氧反應池的末端還設置有第二氣提裝置，所述第二氣提裝置通過管路與風機連接；
所述篩選池與好氧反應池底部連通，所述篩選池的底板傾斜設置；
所述一級沉淀池與篩選池上部連通，所述一級沉淀池中設置有中心管和第三氣提裝置，所述第三氣提裝置通過管路與風機連接，所述中心管套設在第三氣提裝置外部；
所述二級沉淀池與一級沉淀池上部連通，所述二級沉淀池中設置有豎管，所述豎管底部設置有隔板組件，且其內部設置有第四氣提裝置，所述第四氣提裝置通過管路與風機連接，所述二級沉淀池的上方設置有加藥裝置，底部還設置有排泥裝置。
進一步，所述第一氣提裝置包括第一氣管和第一外管，所述第一氣管豎直設置，并通過管路與風機連接，所述第一外管套設在第一氣管外側，且其底部與水解酸化池的池底間隔設置；所述第一氣管底部與第一外管底部之間的距離為200-300mm。
進一步，所述穿孔曝氣管形成為圓管，其一端密封，另一端通過管路與風機連接；所述穿孔曝氣管的下方管壁上開設有小孔；所述小孔的直徑為3-5mm。
進一步，所述第二氣提裝置包括第二氣管、第二外管和斜管，所述第二氣管豎直設置，并通過管路與風機連接，所述第二外管套設在第二氣管外側，且其底部與好氧反應池的池底間隔設置；所述第二氣管底部與第二外管底部之間的距離為200-300mm；所述斜管的上端與第二外管的上部連通，下端穿過第二隔板，延伸至缺氧反應池中。
進一步，所述斜管的傾斜角度為30°-40°。
進一步，所述好氧反應池中處理后的污水從第三隔板的底部進入篩選池中，所述篩選池的底板與水平面之間的夾角為60°-65°；所述第三隔板的底部向著遠離好氧反應池的方向彎折，且彎折部分占第三隔板300總長度的1/8-1/6。
進一步，所述中心管包括直管和設置在直管底部的錐管，所述錐管較小一端的直徑與直管的直徑相同，所述連通管與直管的側壁連接，且相互連通；所述第三氣提裝置包括第三氣管、第三外管和緩降管，所述第三氣管豎直設置，并通過管路與風機連接，所述第三外管套設在第三氣管外側，且其底部與一級沉淀池的池底間隔設置；所述第三氣管的底部與第三外管的底部之間的距離為200-300mm；所述緩降管的上端與第三外管的上部連通，下端依次穿過第四隔板、第三隔板、第二隔板和第一隔板，延伸至水解酸化池中，且所述緩降管的上端高于液面50-100mm，下端的1/2沒入水中。
進一步，所述緩降管的傾斜角度為3°-5°。
進一步，所述第四氣提裝置包括第四氣管和第四外管，所述第四氣管通過管路與風機連接，所述第四外管套設在第四氣管外部；所述隔板組件包括變徑管和換向板，所述變徑管內部設置有十字形板，所述換向板設置在變徑管下方，并與變徑管間隔設置；所述變徑管較小一端的直徑與豎管的直徑相同，所述換向板形成為圓錐狀，且所述換向板的軸線與所述變徑管的軸線重合；所述排泥裝置包括排泥管，以及設置在排泥管上的閥門，所述排泥管的一端設置在二級沉淀池的底部，另一端從水位高度的中間位置處的側板上向外穿出；
所述加藥裝置包括加藥斗和加藥泵，所述加藥斗設置在二級沉淀池的頂部，且其底部形成為錐斗裝，所述加藥斗中還設置第五氣管，所述第五氣管與風機通過管路連接；所述加藥斗的頂部設置有加藥泵。
本發明具有如下有益效果：本發明的污水處理設備通過相互連接的多個池體能夠?qū)ξ鬯M行多級沉淀，而且還能夠?qū)钚晕勰噙M行篩選，形成高濃度聚團狀生化污泥，以處理北方寒冷地區的生物污水，同時還能實現污泥的回流，為前端補充養分和生化菌種。
（發明人：王樹志;謝宙良;謝偉;袁寶華）
