公布日：2024.04.12
申請日：2024.01.24
分類號：B01D36/04(2006.01)I
摘要

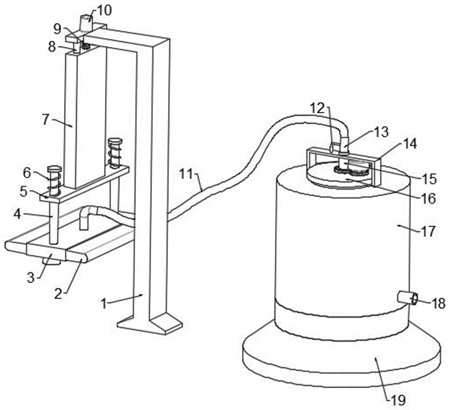

本發明適用于環保設備技術領域，提供了一種環保用污水沉淀池排水裝置，包括：支撐架，所述支撐架為L形結構；抽吸頭，所述抽吸頭上設置有多組懸浮氣囊，且抽吸頭上連接有伸縮導管，所述伸縮導管遠離抽吸頭的一端連接有過濾機構；所述過濾機構包括過濾箱、收集箱、U形架、連接管以及定位桿；升降組件，所述升降組件設置于支撐架上；以及彈性組件，所述彈性組件用于抽吸頭與升降組件之間的滑動連接，本發明通過懸浮氣囊、抽吸頭、彈性組件以及過濾機構的配合設置，避免了現有的環保用污水沉淀池排水裝置在使用時，容易將沉淀物排出，且無法對排水中的沉淀物進行過濾，嚴重影響污水處理效果的問題。
權利要求書
1.一種環保用污水沉淀池排水裝置，包括支撐架，所述支撐架為L形結構，其特征在于，還包括：抽吸頭，所述抽吸頭上設置有多組懸浮氣囊，且抽吸頭上連接有伸縮導管，所述伸縮導管遠離抽吸頭的一端連接有過濾機構；所述過濾機構包括過濾箱、收集箱、U形架、連接管以及定位桿，所述過濾箱固定安裝于收集箱上，且過濾箱底部開設有與收集箱相連通的圓孔，收集箱底部開設有排污孔，所述過濾箱內還設置有過濾組件，過濾箱上設置有用于將過濾后的水排出的排水管，所述U形架固定安裝于過濾箱頂部，連接管通過定位桿固定安裝于U形架上，且連接管的一端與過濾組件連通，連接管的另一端與伸縮導管連接，所述連接管上還設置有水泵；升降組件，所述升降組件設置于支撐架上；以及彈性組件，所述彈性組件用于抽吸頭與升降組件之間的滑動連接。
2.根據權利要求1所述的環保用污水沉淀池排水裝置，其特征在于，所述升降組件包括：固定安裝于支撐架上的第一導向桿，所述第一導向桿至少設置有一組；轉動安裝于支撐架上的第一螺紋桿，所述支撐架上還設置有用于帶動第一螺紋桿轉動的第一電機；以及升降板，所述升降板滑動安裝于第一導向桿上，且升降板與第一螺紋桿之間螺紋連接，所述升降板遠離第一電機的一端與彈性組件連接。
3.根據權利要求2所述的環保用污水沉淀池排水裝置，其特征在于，所述彈性組件包括：固定安裝于升降板上的支撐板；滑動安裝于支撐板上的支撐桿，所述支撐桿設置有多組，且支撐桿還與抽吸頭固定連接；以及套設于支撐桿上的第一彈簧，所述第一彈簧的一端與支撐板固定連接，第一彈簧的另一端與支撐桿固定連接。
4.根據權利要求1所述的環保用污水沉淀池排水裝置，其特征在于，所述過濾組件包括：過濾筒，所述過濾筒固定安裝于過濾箱內，且過濾筒與過濾箱底部的圓孔之間還設置有封堵組件；調節板，所述調節板通過第一轉管轉動安裝于過濾箱內，且第一轉管與連接管轉動連接，U形架上還設置有用于帶動第一轉管轉動的驅動組件；擋板，所述擋板通過轉軸轉動安裝于調節板上，且擋板在調節板的圓周方向上設置有多組，多組擋板之間相互接觸；用于實現多組轉軸聯動的傳動組件，所述傳動組件設置于第一轉管上；以及用于帶動傳動組件工作的氣動組件。
5.根據權利要求4所述的環保用污水沉淀池排水裝置，其特征在于，所述驅動組件包括第三電機和齒輪組，所述第三電機設置于U形架上，齒輪組用于第三電機的輸出軸與第一轉管之間的連接。
6.根據權利要求4所述的環保用污水沉淀池排水裝置，其特征在于，所述傳動組件包括：第二轉管，所述第二轉管轉動安裝于第一轉管上，且第二轉管上還固定安裝有第二齒輪和第三齒輪，所述第三齒輪與氣動組件連接；固定安裝于轉軸上的第一齒輪，所述第一齒輪與第二齒輪相嚙合。
7.根據權利要求6所述的環保用污水沉淀池排水裝置，其特征在于，所述氣動組件包括：導氣盒，所述導氣盒固定安裝于U形架上，且導氣盒內具有導氣空腔，導氣盒上還連接有導氣管；支撐盤，所述支撐盤固定安裝于第一轉管上，且支撐盤與導氣盒轉動連接，支撐盤內還設置有與導氣盒的導氣空腔相連通的支撐管；與第三齒輪相嚙合的齒條，所述齒條內均有空腔，支撐管的端部通過限位塊滑動安裝于齒條的空腔內；以及套設于支撐管上的第二彈簧，所述第二彈簧的一端與限位塊固定連接，第二彈簧的另一端與齒條的空腔側壁固定連接。
8.根據權利要求4所述的環保用污水沉淀池排水裝置，其特征在于，所述擋板上還固定安裝有擾流板。
9.根據權利要求4所述的環保用污水沉淀池排水裝置，其特征在于，所述封堵組件包括：封堵板，所述封堵板滑動安裝于過濾筒內；封堵環，所述封堵環通過聯動塊與封堵板固定連接；第二導向桿，所述第二導向桿固定安裝于收集箱內，且封堵環與封堵板上均開設有用于供第二導向桿貫穿的圓孔；橫板，所述橫板固定安裝于收集箱內，且橫板上設置有第二電機；以及第二螺紋桿，所述第二螺紋桿的一端與封堵板螺紋連接，第二螺紋桿的另一端與第二電機的輸出軸固定連接。
發明內容
本發明的目的在于提供一種環保用污水沉淀池排水裝置，旨在解決上述背景技術中的問題。
本發明是這樣實現的，一種環保用污水沉淀池排水裝置，包括：
支撐架，所述支撐架為L形結構；
抽吸頭，所述抽吸頭上設置有多組懸浮氣囊，且抽吸頭上連接有伸縮導管，所述伸縮導管遠離抽吸頭的一端連接有過濾機構；所述過濾機構包括過濾箱、收集箱、U形架、連接管以及定位桿，所述過濾箱固定安裝于收集箱上，且過濾箱底部開設有與收集箱相連通的圓孔，收集箱底部開設有排污孔，所述過濾箱內還設置有過濾組件，過濾箱上設置有用于將過濾后的水排出的排水管，所述U形架固定安裝于過濾箱頂部，連接管通過定位桿固定安裝于U形架上，且連接管的一端與過濾組件連通，連接管的另一端與伸縮導管連接，所述連接管上還設置有水泵；
升降組件，所述升降組件設置于支撐架上；
以及彈性組件，所述彈性組件用于抽吸頭與升降組件之間的滑動連接。
作為本發明進一步的方案：所述升降組件包括：
固定安裝于支撐架上的第一導向桿，所述第一導向桿至少設置有一組；
轉動安裝于支撐架上的第一螺紋桿，所述支撐架上還設置有用于帶動第一螺紋桿轉動的第一電機；
以及升降板，所述升降板滑動安裝于第一導向桿上，且升降板與第一螺紋桿之間螺紋連接，所述升降板遠離第一電機的一端與彈性組件連接。
作為本發明進一步的方案：所述彈性組件包括：
固定安裝于升降板上的支撐板；
滑動安裝于支撐板上的支撐桿，所述支撐桿設置有多組，且支撐桿還與抽吸頭固定連接；
以及套設于支撐桿上的第一彈簧，所述第一彈簧的一端與支撐板固定連接，第一彈簧的另一端與支撐桿固定連接。
作為本發明進一步的方案：所述過濾組件包括：
過濾筒，所述過濾筒固定安裝于過濾箱內，且過濾筒與過濾箱底部的圓孔之間還設置有封堵組件；
調節板，所述調節板通過第一轉管轉動安裝于過濾箱內，且第一轉管與連接管轉動連接，U形架上還設置有用于帶動第一轉管轉動的驅動組件；
擋板，所述擋板通過轉軸轉動安裝于調節板上，且擋板在調節板的圓周方向上設置有多組，多組擋板之間相互接觸；
用于實現多組轉軸聯動的傳動組件，所述傳動組件設置于第一轉管上；
以及用于帶動傳動組件工作的氣動組件。
作為本發明進一步的方案：所述驅動組件包括第三電機和齒輪組，所述第三電機設置于U形架上，齒輪組用于第三電機的輸出軸與第一轉管之間的連接。
作為本發明進一步的方案：所述傳動組件包括：
第二轉管，所述第二轉管轉動安裝于第一轉管上，且第二轉管上還固定安裝有第二齒輪和第三齒輪，所述第三齒輪與氣動組件連接；
固定安裝于轉軸上的第一齒輪，所述第一齒輪與第二齒輪相嚙合。
作為本發明進一步的方案：所述氣動組件包括：
導氣盒，所述導氣盒固定安裝于U形架上，且導氣盒內具有導氣空腔，導氣盒上還連接有導氣管；
支撐盤，所述支撐盤固定安裝于第一轉管上，且支撐盤與導氣盒轉動連接，支撐盤內還設置有與導氣盒的導氣空腔相連通的支撐管；
與第三齒輪相嚙合的齒條，所述齒條內均有空腔，支撐管的端部通過限位塊滑動安裝于齒條的空腔內；
以及套設于支撐管上的第二彈簧，所述第二彈簧的一端與限位塊固定連接，第二彈簧的另一端與齒條的空腔側壁固定連接。
作為本發明進一步的方案：所述擋板上還固定安裝有擾流板。
作為本發明進一步的方案：所述封堵組件包括：
封堵板，所述封堵板滑動安裝于過濾筒內；
封堵環，所述封堵環通過聯動塊與封堵板固定連接；
第二導向桿，所述第二導向桿固定安裝于收集箱內，且封堵環與封堵板上均開設有用于供第二導向桿貫穿的圓孔；
橫板，所述橫板固定安裝于收集箱內，且橫板上設置有第二電機；
以及第二螺紋桿，所述第二螺紋桿的一端與封堵板螺紋連接，第二螺紋桿的另一端與第二電機的輸出軸固定連接。
與現有技術相比，本發明的有益效果：通過升降組件的設置，便于對彈性組件和抽吸頭的工作位置進行調節，并配合懸浮氣囊使得抽吸頭能夠懸浮于水面，通過抽吸頭將水抽到過濾機構內，通過過濾組件實現對水的過濾處理，過濾后的水將通過排水管排出，當封堵組件停止對過濾筒底部進行封堵后，便于將過濾組件內的雜質排出，從而提高過濾效果；通過懸浮氣囊、抽吸頭、彈性組件以及過濾機構的配合設置，避免了現有的環保用污水沉淀池排水裝置在使用時，容易將沉淀物排出，且無法對排水中的沉淀物進行過濾，嚴重影響污水處理效果的問題。
（發明人：席揚）
