公布日：2024.04.05
申請日：2023.12.20
分類號：C02F1/00(2023.01)I;B01F27/83(2022.01)I;B01F35/71(2022.01)I;B01F27/90(2022.01)I;B01D29/03(2006.01)I;B01D29/56(2006.01)I;C02F103/28(2006.01)N
摘要
本發明提供造紙用污水處理裝置，涉及污水處理技術領域，包括雜質過濾組件；清理組件安裝在雜質過濾組件的內部；驅動組件共設有兩組，且兩組驅動組件安裝在雜質過濾組件的頂部；混合組件共設有兩組，且兩組混合組件安裝在兩組驅動組件的底部；污水處理組件共設有兩組，且兩組污水處理組件安裝在雜質過濾組件的頂部；支撐角鐵A共設有兩個，且兩個支撐角鐵A固定安裝在雜質過濾殼體的底部；本發明當混合活動塊移動時，塑料瓶在擠壓推動板的作用下發生擠壓，使得塑料瓶?jī)?nèi)部的污水處理劑通過污水處理劑排出孔噴射到雜質過濾殼體內部的污水中，實現污水處理劑的定量添加；解決現有污水處理裝置不能實現污水處理劑定量添加的問題。
權利要求書

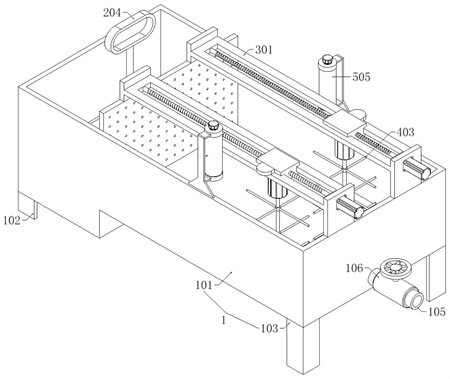

1.造紙用污水處理裝置，其特征在于：包括雜質過濾組件（1）、清理組件（2）、驅動組件（3）、混合組件（4）和污水處理組件（5）；所述清理組件（2）安裝在雜質過濾組件（1）的內部；所述驅動組件（3）共設有兩組，且兩組驅動組件（3）安裝在雜質過濾組件（1）的頂部；所述混合組件（4）共設有兩組，且兩組混合組件（4）安裝在兩組驅動組件（3）的底部；所述污水處理組件（5）共設有兩組，且兩組污水處理組件（5）安裝在雜質過濾組件（1）的頂部；所述雜質過濾組件（1）包括：雜質過濾殼體（101）、支撐角鐵A（102）和支撐角鐵B（103）；所述支撐角鐵A（102）共設有兩個，且兩個支撐角鐵A（102）固定安裝在雜質過濾殼體（101）的底部；所述支撐角鐵B（103）共設有兩個，且兩個支撐角鐵B（103）固定安裝在雜質過濾殼體（101）的底部。
2.根據權利要求1所述的造紙用污水處理裝置，其特征在于：所述雜質過濾組件（1）還包括：過濾分離板A（104）、排水管道（105）和閥門（106）；所述過濾分離板A（104）固定安裝在雜質過濾殼體（101）的內部；所述排水管道（105）固定安裝在雜質過濾殼體（101）的右側；所述閥門（106）固定安裝在排水管道（105）上。
3.根據權利要求2所述的造紙用污水處理裝置，其特征在于：所述清理組件（2）包括：過濾分離板B（201）和雜質收集框（202）；所述過濾分離板B（201）滑動安裝在雜質過濾殼體（101）的內部，且過濾分離板B（201）位于過濾分離板A（104）的左側；所述雜質收集框（202）固定安裝在過濾分離板B（201）的頂部。
4.根據權利要求3所述的造紙用污水處理裝置，其特征在于：所述清理組件（2）還包括：清理拉桿（203）和清理拉手（204）；所述清理拉桿（203）固定安裝在過濾分離板B（201）的頂部；所述清理拉手（204）固定安裝在清理拉桿（203）的頂部。
5.根據權利要求2所述的造紙用污水處理裝置，其特征在于：所述驅動組件（3）包括：工型驅動架（301）、混合活動塊（302）和擠壓推動板（303）；所述工型驅動架（301）固定安裝在雜質過濾殼體（101）和過濾分離板A（104）的頂部；所述混合活動塊（302）滑動安裝在工型驅動架（301）上；所述擠壓推動板（303）固定安裝在混合活動塊（302）的外側，且擠壓推動板（303）的外側設置有圓角。
6.根據權利要求5所述的造紙用污水處理裝置，其特征在于：所述驅動組件（3）還包括：電機A（304）和驅動絲桿（305）；所述電機A（304）固定安裝在工型驅動架（301）的右側；所述驅動絲桿（305）固定安裝在電機A（304）的左側，且驅動絲桿（305）與混合活動塊（302）螺紋連接。
7.根據權利要求5所述的造紙用污水處理裝置，其特征在于：所述混合組件（4）包括：電機B（401）、混合軸（402）和十字型混合架（403）；所述電機B（401）固定安裝在混合活動塊（302）的底部；所述混合軸（402）固定安裝在電機B（401）的底部；所述十字型混合架（403）共設有三個，且三個十字型混合架（403）固定安裝在混合軸（402）的外壁。
8.根據權利要求1所述的造紙用污水處理裝置，其特征在于：所述污水處理組件（5）包括：安裝板（501）、連接板（502）、密封蓋A（503）和污水處理劑排出孔（5031）；所述安裝板（501）固定安裝在雜質過濾殼體（101）的頂部；所述連接板（502）共設有兩個，且兩個連接板（502）固定安裝在安裝板（501）的內側；所述密封蓋A（503）固定安裝在下方的連接板（502）上，且密封蓋A（503）上設置有污水處理劑排出孔（5031）。9.根據權利要求8所述的造紙用污水處理裝置，其特征在于：所述污水處理組件（5）還包括：密封蓋B（504）、塑料瓶（505）和污水處理劑加注管（506）；所述密封蓋B（504）固定安裝在上方的連接板（502）上；所述塑料瓶（505）固定安裝在密封蓋A（503）和密封蓋B（504）的內部；所述污水處理劑加注管（506）固定安裝在密封蓋B（504）的頂部。
10.根據權利要求9所述的造紙用污水處理裝置，其特征在于：所述污水處理組件（5）還包括：密封蓋C（507）、復位桿（508）和復位彈簧（509）；所述密封蓋C（507）螺紋連接在污水處理劑加注管（506）上；所述復位桿（508）固定安裝在塑料瓶（505）上；所述復位彈簧（509）安裝在復位桿（508）的外部，且復位彈簧（509）設置在塑料瓶（505）的內部。
發明內容
有鑒于此，本發明提供造紙用污水處理裝置，其具有雜質過濾組件、清理組件、驅動組件、混合組件和污水處理組件，當混合活動塊移動時，塑料瓶在擠壓推動板的作用下發生擠壓，使得塑料瓶?jī)?nèi)部的污水處理劑通過污水處理劑排出孔噴射到雜質過濾殼體內部的污水中，實現了污水處理劑的定量添加，方便工作人員清理沉淀后的雜質。
本發明提供了造紙用污水處理裝置的目的與功效，具體包括雜質過濾組件、清理組件、驅動組件、混合組件和污水處理組件；所述清理組件安裝在雜質過濾組件的內部；所述驅動組件共設有兩組，且兩組驅動組件安裝在雜質過濾組件的頂部；所述混合組件共設有兩組，且兩組混合組件安裝在兩組驅動組件的底部；所述污水處理組件共設有兩組，且兩組污水處理組件安裝在雜質過濾組件的頂部；所述雜質過濾組件包括：雜質過濾殼體、支撐角鐵A和支撐角鐵B；所述支撐角鐵A共設有兩個，且兩個支撐角鐵A固定安裝在雜質過濾殼體的底部；所述支撐角鐵B共設有兩個，且兩個支撐角鐵B固定安裝在雜質過濾殼體的底部。
進一步的，所述驅動組件還包括：電機A和驅動絲桿；所述電機A固定安裝在工型驅動架的右側；所述驅動絲桿固定安裝在電機A的左側，且驅動絲桿與混合活動塊螺紋連接。
進一步的，所述雜質過濾組件還包括：過濾分離板A、排水管道和閥門；所述過濾分離板A固定安裝在雜質過濾殼體的內部；所述排水管道固定安裝在雜質過濾殼體的右側；所述閥門固定安裝在排水管道上。
進一步的，所述混合組件包括：電機B、混合軸和十字型混合架；所述電機B固定安裝在混合活動塊的底部；所述混合軸固定安裝在電機B的底部；所述十字型混合架共設有三個，且三個十字型混合架固定安裝在混合軸的外壁。
進一步的，所述清理組件包括：過濾分離板B和雜質收集框；所述過濾分離板B滑動安裝在雜質過濾殼體的內部，且過濾分離板B位于過濾分離板A的左側；所述雜質收集框固定安裝在過濾分離板B的頂部。
進一步的，所述污水處理組件包括：安裝板、連接板、密封蓋A和污水處理劑排出孔；所述安裝板固定安裝在雜質過濾殼體的頂部；所述連接板共設有兩個，且兩個連接板固定安裝在安裝板的內側；所述密封蓋A固定安裝在下方的連接板上，且密封蓋A上設置有污水處理劑排出孔。
進一步的，所述清理組件還包括：清理拉桿和清理拉手；所述清理拉桿固定安裝在過濾分離板B的頂部；所述清理拉手固定安裝在清理拉桿的頂部。
進一步的，所述污水處理組件還包括：密封蓋B、塑料瓶和污水處理劑加注管；所述密封蓋B固定安裝在上方的連接板上；所述塑料瓶固定安裝在密封蓋A和密封蓋B的內部；所述污水處理劑加注管固定安裝在密封蓋B的頂部。
進一步的，所述驅動組件包括：工型驅動架、混合活動塊和擠壓推動板；所述工型驅動架固定安裝在雜質過濾殼體和過濾分離板A的頂部；所述混合活動塊滑動安裝在工型驅動架上；所述擠壓推動板固定安裝在混合活動塊的外側，且擠壓推動板的外側設置有圓角。
進一步的，所述污水處理組件還包括：密封蓋C、復位桿和復位彈簧；所述密封蓋C螺紋連接在污水處理劑加注管上；所述復位桿固定安裝在塑料瓶上；所述復位彈簧安裝在復位桿的外部，且復位彈簧設置在塑料瓶的內部。
與現有技術相比，本發明具有如下有益效果：1、本發明因過濾分離板A固定安裝在雜質過濾殼體的內部，從而對造紙污水中的雜質起到了過濾作用，又因排水管道固定安裝在雜質過濾殼體的右側，且閥門固定安裝在排水管道上，進而方便工作人員將處理后的造紙污水排出。
2、本發明因三個十字型混合架固定安裝在混合軸的外壁，從而當電機B工作時，混合軸帶動三個十字型混合架發生轉動，對雜質過濾殼體內部的污水起到了混合作用，有利于污水處理劑與污水充分接觸，提高了污水處理效果，又因混合活動塊滑動安裝在工型驅動架上，且驅動絲桿固定安裝在電機A的左側，并且驅動絲桿與混合活動塊螺紋連接，進而當電機A工作時，混合活動塊左右往復移動桿，便于對不同位置的污水進行混合。
3、本發明因密封蓋A上設置有污水處理劑排出孔，且擠壓推動板固定安裝在混合活動塊的外側，并且擠壓推動板的外側設置有圓角，從而當混合活動塊移動時，塑料瓶在擠壓推動板的作用下發生擠壓，使得塑料瓶?jī)?nèi)部的污水處理劑通過污水處理劑排出孔噴射到雜質過濾殼體內部的污水中，實現了污水處理劑的定量添加，又因復位桿固定安裝在塑料瓶上，且復位彈簧安裝在復位桿的外部，并且復位彈簧設置在塑料瓶的內部，進而對塑料瓶起到了復位作用，當塑料瓶復位時，外部空氣通過污水處理劑排出孔進入到塑料瓶中，實現了污水處理劑的連續噴射。
4、本發明因雜質收集框固定安裝在過濾分離板B的頂部，且清理拉手固定安裝在清理拉桿的頂部，從而方便工作人員清理沉淀后的雜質。
（發明人：王利成;葛鵬鵬）
