公布日：2024.04.05

申請日：2024.03.04

分類號：C02F3/34(2023.01)I;B01F27/90(2022.01)I;B01F35/53(2022.01)I;B01F101/44(2022.01)N

摘要

本發明涉及污水處理技術領域，且公開了一種高鹽高COD污水處理零排放工藝，包括以下步驟：S1、將高鹽高COD污水投放至處理設備中；S2、向處理設備中加入耐鹽菌，并定期進行攪拌混合；S3、定期測量污水中的COD指標，達到排放指標后，對污水進行排放。本發明可通過耐鹽菌與污水的混合，使得能對高鹽高COD污水進行處理，且可在每次混合后，將圍擋上由于攪拌導致附著在其表面高于液面的耐鹽菌帶入到液面以下，使得耐鹽菌能得到充分的利用，避免造成浪費，且可對帶著耐鹽菌進入液面以下后的松弛圍擋進行吸附，使得能避免過度松弛的圍擋與攪拌桿表面的攪拌葉接觸。

權利要求書

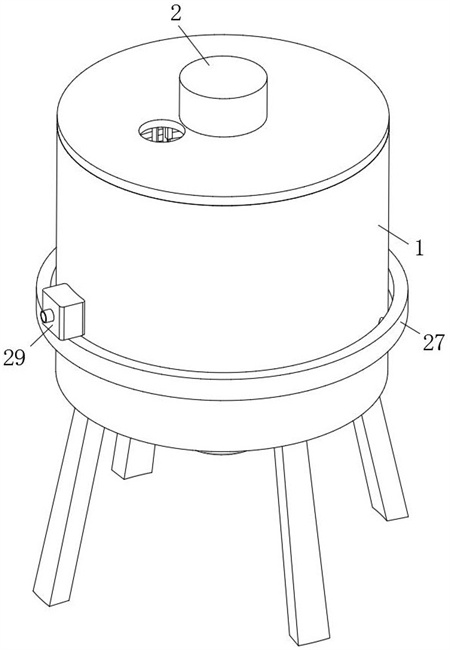

1.一種高鹽高COD污水處理零排放工藝，其特征在于：包括以下步驟：S1、將高鹽高COD污水投放至處理設備中；S2、向處理設備中加入耐鹽菌，并定期進行攪拌混合；S3、定期測量污水中的COD指標，達到排放指標后，對污水進行排放；所述處理設備包括罐體（1），所述罐體（1）的頂端中部固定安裝有電機（2），所述電機（2）的輸出軸延伸至罐體（1）內固定連接有攪拌桿（3），所述罐體（1）的內壁上部固定安裝有環板（4），所述環板（4）的底部固定連接有圍擋（5），所述圍擋（5）的底部與罐體（1）的底壁固定連接，所述罐體（1）的內壁等距環繞開設有滑槽，所述滑槽內滑動安裝有配重塊（6），所述配重塊（6）與圍擋（5）固定連接，所述罐體（1）的內部設有用于驅動圍擋（5）升降的升降組件，所述罐體（1）的底部設有排料管，所述排料管的內部設有電磁閥（7），所述罐體（1）的頂部設有導入口。

2.根據權利要求1所述的高鹽高COD污水處理零排放工藝，其特征在于：所述升降組件包括等距環繞固定連接在環板（4）底部的多對豎板（8），每對所述豎板（8）之間均轉動安裝有轉軸，所述轉軸的外部固定套設有齒輪（9），所述圍擋（5）的內側開設有安裝槽，所述安裝槽內設有與齒輪（9）配合的第一齒牙（10），所述環板（4）的內側等距固定安裝有與齒輪（9）對應的載板（11），所述載板（11）的底部固定安裝有矩形筒（12），所述矩形筒（12）的內部滑動安裝有T形桿（13），所述T形桿（13）的頂部固定安裝有第一彈簧（14），所述T形桿（13）的底端延伸至矩形筒（12）的外部固定連接有長板（15），所述長板（15）的外側等距固定安裝有固定板（16），所述固定板（16）的內側通過圓軸轉動安裝有與齒輪（9）配合的第二齒牙（17），所述第二齒牙（17）靠近長板（15）的一側下部設有凸塊（18），所述凸塊（18）的頂部設有彎曲面，所述凸塊（18）與長板（15）抵觸，所述T形桿（13）的外側固定安裝有橫板（32），所述橫板（32）遠離T形桿（13）的一端轉動安裝有活動軸，所述活動軸的外部固定套設有轉板（33），所述橫板（32）遠離T形桿（13）的一端固定安裝有擋塊（35），所述轉板（33）的一側與擋塊（35）抵觸，所述活動軸的外部套設有第二扭簧（34），所述第二扭簧（34）的兩端分別與橫板（32）及活動軸固定連接，所述攪拌桿（3）的外側等距環繞固定安裝有與轉板（33）配合的驅動結構（24），所述轉軸的一端延伸至豎板（8）的外部套設有第一扭簧（19），所述第一扭簧（19）的兩端分別與豎板（8）及轉軸固定連接，所述轉軸的外部設有限制其轉動方向的限制組件。

3.根據權利要求2所述的高鹽高COD污水處理零排放工藝，其特征在于：所述限制組件包括固定連接在轉軸一端的棘輪（20），所述豎板（8）的外側通過軸桿轉動安裝有與棘輪（20）配合的棘爪（21），所述豎板（8）的外側固定安裝有電磁鐵（22），所述棘爪（21）的頂部設有與電磁鐵（22）配合的鐵片（23）。

4.根據權利要求3所述的高鹽高COD污水處理零排放工藝，其特征在于：所述驅動結構（24）具體設置為塊狀構件，所述驅動結構（24）的一側設有與轉板（33）配合的弧面（25）。

5.根據權利要求4所述的高鹽高COD污水處理零排放工藝，其特征在于：所述罐體（1）的側壁等距環繞開設有腔體，所述腔體位于每兩個相鄰的滑槽之間，所述罐體（1）的內壁開設有與腔體連通的吸孔（26），所述罐體（1）的外部設有用于將腔體內空氣抽走的抽氣組件。

6.根據權利要求5所述的高鹽高COD污水處理零排放工藝，其特征在于：所述抽氣組件包括套設在罐體（1）外的環管（27），所述環管（27）的內側等距環繞固定安裝有與腔體對應的連接管（28），所述連接管（28）一端延伸至腔體內，所述環管（27）的頂部固定安裝有氣泵（29），所述氣泵（29）的輸出端與環管（27）連通，所述T形桿（13）的頂部固定安裝有導桿（30），所述導桿（30）的頂端延伸至矩形筒（12）及載板（11）外，所述罐體（1）的頂壁設有與導桿（30）對應的按壓開關（31），所述罐體（1）的頂壁設有與按壓開關（31）及氣泵（29）配合的控制器。

7.根據權利要求6所述的高鹽高COD污水處理零排放工藝，其特征在于：所述圍擋（5）的材質為耐腐蝕橡膠，所述耐腐蝕橡膠能抵抗高鹽高COD污水的腐蝕。

發明內容

針對上述問題，本發明提供了一種高鹽高COD污水處理零排放工藝，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種高鹽高COD污水處理零排放工藝，包括以下步驟：S1、將高鹽高COD污水投放至處理設備中；S2、向處理設備中加入耐鹽菌，并定期進行攪拌混合；S3、定期測量污水中的COD指標，達到排放指標后，對污水進行排放。

進一步的，所述處理設備包括罐體，所述罐體的頂端中部固定安裝有電機，所述電機的輸出軸延伸至罐體內固定連接有攪拌桿，所述罐體的內壁上部固定安裝有環板，所述環板的底部固定連接有圍擋，所述圍擋的底部與罐體的底壁固定連接，所述罐體的內壁等距環繞開設有滑槽，所述滑槽內滑動安裝有配重塊，所述配重塊與圍擋固定連接，所述罐體的內部設有用于驅動圍擋升降的升降組件，所述罐體的底部設有排料管，所述排料管的內部設有電磁閥，所述罐體的頂部設有導入口。

進一步的，所述升降組件包括等距環繞固定連接在環板底部的多對豎板，每對所述豎板之間均轉動安裝有轉軸，所述轉軸的外部固定套設有齒輪，所述圍擋的內側開設有安裝槽，所述安裝槽內設有與齒輪配合的第一齒牙，所述環板的內側等距固定安裝有與齒輪對應的載板，所述載板的底部固定安裝有矩形筒，所述矩形筒的內部滑動安裝有T形桿，所述T形桿的頂部固定安裝有第一彈簧，所述T形桿的底端延伸至矩形筒的外部固定連接有長板，所述長板的外側等距固定安裝有固定板，所述固定板的內側通過圓軸轉動安裝有與齒輪配合的第二齒牙，所述第二齒牙靠近長板的一側下部設有凸塊，所述凸塊的頂部設有彎曲面，所述凸塊與長板抵觸，所述T形桿的外側固定安裝有橫板，所述橫板遠離T形桿的一端轉動安裝有活動軸，所述活動軸的外部固定套設有轉板，所述橫板遠離T形桿的一端固定安裝有擋塊，所述轉板的一側與擋塊抵觸，所述活動軸的外部套設有第二扭簧，所述第二扭簧的兩端分別與橫板及活動軸固定連接，所述攪拌桿的外側等距環繞固定安裝有與轉板配合的驅動結構，所述轉軸的一端延伸至豎板的外部套設有第一扭簧，所述第一扭簧的兩端分別與豎板及轉軸固定連接，所述轉軸的外部設有限制其轉動方向的限制組件。

進一步的，所述限制組件包括固定連接在轉軸一端的棘輪，所述豎板的外側通過軸桿轉動安裝有與棘輪配合的棘爪，所述豎板的外側固定安裝有電磁鐵，所述棘爪的頂部設有與電磁鐵配合的鐵片。

進一步的，所述驅動結構具體設置為塊狀構件，所述驅動結構的一側設有與轉板配合的弧面。

進一步的，所述罐體的側壁等距環繞開設有腔體，所述腔體位于每兩個相鄰的滑槽之間，所述罐體的內壁開設有與腔體連通的吸孔，所述罐體的外部設有用于將腔體內空氣抽走的抽氣組件。

進一步的，所述抽氣組件包括套設在罐體外的環管，所述環管的內側等距環繞固定安裝有與腔體對應的連接管，所述連接管一端延伸至腔體內，所述環管的頂部固定安裝有氣泵，所述氣泵的輸出端與環管連通，所述T形桿的頂部固定安裝有導桿，所述導桿的頂端延伸至矩形筒及載板外，所述罐體的頂壁設有與導桿對應的按壓開關，所述罐體的頂壁設有與按壓開關及氣泵配合的控制器。

進一步的，所述圍擋的材質為耐腐蝕橡膠，所述耐腐蝕橡膠能抵抗高鹽高COD污水的腐蝕。

本發明的技術效果和優點：1、本發明可通過耐鹽菌與污水的混合，使得能對高鹽高COD污水進行處理，且可在每次混合后，將圍擋上由于攪拌導致附著在其表面高于液面的耐鹽菌帶入到液面以下，使得耐鹽菌能得到充分的利用，避免造成浪費；2、本發明可對帶著耐鹽菌進入液面以下后的松弛圍擋進行吸附，使得能避免過度松弛的圍擋與攪拌桿表面的攪拌葉接觸。

（發明人：劉明安）
