公布日：2024.04.02
申請日：2024.02.29
分類號：C02F1/52(2023.01)I;C02F1/72(2023.01)I
摘要
本發明提供一種水利施工污水處理裝置，涉及污水處理技術領域，處理裝置包括處理通道、絮凝處理機構、聯動機構和攪拌機構，所述處理通道的一端設置有注入口，所述處理通道的底部安裝有沉降存儲槽，所述沉降存儲槽的側邊設置有支撐柱，所述支撐柱的頂部與處理通道部分固定連接，所述處理通道整體呈“U”型結構，沉降存儲槽的頂端安裝有絮凝處理機構，該水利施工污水處理裝置將絮凝沉降過程和氧化過程均在U型的處理通道內部進行，提高了對空間的利用率，并能夠?qū)⑽鬯M(jìn)行持續性的流動，投放的氧化劑能夠根據污水的注入量實現自動同步調控，簡化了凈化處理過程中的人工操作內容，并降低了攪動過程對絮凝反應產生的干擾。
權利要求書

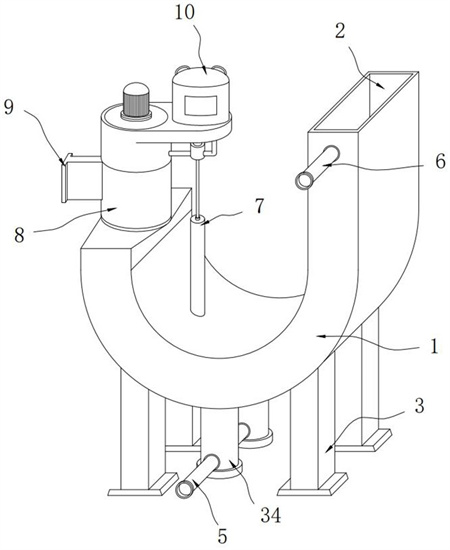

1.一種水利施工污水處理裝置，包括污水處理裝置本體，其特征在于：所述污水處理裝置本體包括處理通道（1）、絮凝處理機構（4）、聯動機構（7）和攪拌機構（8），所述處理通道（1）的一端設置有注入口（2），所述處理通道（1）的底部安裝有沉降存儲槽（34），所述沉降存儲槽（34）的側邊設置有支撐柱（3），所述支撐柱（3）的頂部與處理通道（1）部分固定連接，所述處理通道（1）整體呈“U”型結構，所述沉降存儲槽（34）的頂端安裝有絮凝處理機構（4），所述處理通道（1）的另一端安裝有攪拌機構（8），所述攪拌機構（8）的一側安裝有托板（11），所述托板（11）的底部設置有聯動機構（7），所述攪拌機構（8）的另一側設置有排出口（9），所述注入口（2）的高度高于排出口（9）的高度。
2.根據權利要求1所述的一種水利施工污水處理裝置，其特征在于：所述注入口（2）的側邊連接有絮凝劑投放管道（6），所述沉降存儲槽（34）和絮凝處理機構（4）均設置有兩個，且每個沉降存儲槽（34）的底部均連接有排渣管道（5）。
3.根據權利要求2所述的一種水利施工污水處理裝置，其特征在于：所述排渣管道（5）的內部安裝有閥門，所述沉降存儲槽（34）通過頂部的絮凝處理機構（4）與處理通道（1）的內部相連接，所述絮凝劑投放管道（6）與外部的絮凝劑供料設備相連接。
4.根據權利要求2所述的一種水利施工污水處理裝置，其特征在于：所述絮凝處理機構（4）包括固定擋板（27）和活動擋板（28），所述固定擋板（27）安裝在沉降存儲槽（34）的內壁一側，所述活動擋板（28）和固定擋板（27）整體均呈半圓形結構，所述活動擋板（28）的頂端連接有中心軸（29）。
5.根據權利要求4所述的一種水利施工污水處理裝置，其特征在于：所述中心軸（29）的表面套設置有連接套筒（30），所述連接套筒（30）的側邊安裝有承壓板（31），所述承壓板（31）通過連接套筒（30）以及中心軸（29）進行轉動。
6.根據權利要求5所述的一種水利施工污水處理裝置，其特征在于：所述絮凝處理機構（4）頂部的處理通道（1）上設置有對接槽（33），所述中心軸（29）的頂部套設有扭簧（32），所述扭簧（32）的兩端分別和對接槽（33）的內壁以及中心軸（29）的表面固定連接，靜止?fàn)顟B(tài)下扭簧（32）拉動中心軸（29）轉動并將承壓板（31）指向注入口（2）的方向，所述中心軸（29）的底部穿過活動擋板（28）后嵌入到固定擋板（27）的圓心位置處。
7.根據權利要求1所述的一種水利施工污水處理裝置，其特征在于：所述攪拌機構（8）包括電機（21）和混合罐（20），所述電機（21）的輸出端連接有攪拌軸（23），所述攪拌軸（23）的側邊安裝有多個攪拌葉（24），所述攪拌軸（23）的底部通過軸承與隔板（25）連接，所述隔板（25）的表面開設有孔洞（26）。
8.根據權利要求7所述的一種水利施工污水處理裝置，其特征在于：所述電機（21）使用螺絲固定安裝在混合罐（20）的頂部，所述處理通道（1）的內部穿過孔洞（26）與混合罐（20）的內部相連通，所述混合罐（20）的內部通過排出口（9）與外部空間相連通。
9.根據權利要求7所述的一種水利施工污水處理裝置，其特征在于：所述聯動機構（7）包括連通管道（19）和頂桿（15），所述連通管道（19）的底部與處理通道（1）的內部相連接，所述頂桿（15）安裝在連通管道（19）的內部，所述頂桿（15）的底端設置有浮板（17），所述頂桿（15）的表面底部套設有彈簧（18），所述頂桿（15）的頂部安裝有活塞板（16），所述托板（11）的頂部放置有氧化劑罐（10），所述氧化劑罐（10）的底部連接有氧化劑輸送管道（12）。
10.根據權利要求9所述的一種水利施工污水處理裝置，其特征在于：所述混合罐（20）的一側連接有注入管道（14），所述注入管道（14）和氧化劑輸送管道（12）之間安裝有導流套筒（13），所述導流套筒（13）的內部設置有連通口（22），所述活塞板（16）整體嵌入到連通口（22）的內部。
發明內容
針對現有技術存在的不足，本發明目的是提供一種水利施工污水處理裝置，以解決上述背景技術中提出的問題，本發明將絮凝沉降過程和氧化過程均在U型的處理通道內部進行，提高了對空間的利用率，并能夠?qū)⑽鬯M(jìn)行持續性的流動，投放的氧化劑能夠根據污水的注入量實現自動同步調控，簡化了凈化處理過程中的人工操作內容，降低了設備成本。
為了實現上述目的，本發明是通過如下的技術方案來實現：一種水利施工污水處理裝置，包括污水處理裝置本體，所述污水處理裝置本體包括處理通道、絮凝處理機構、聯動機構和攪拌機構，所述處理通道的一端設置有注入口，所述處理通道的底部安裝有沉降存儲槽，所述沉降存儲槽的側邊設置有支撐柱，所述支撐柱的頂部與處理通道部分固定連接，所述處理通道整體呈“U”型結構，所述沉降存儲槽的頂端安裝有絮凝處理機構，所述處理通道的另一端安裝有攪拌機構，所述攪拌機構的一側安裝有托板，所述托板的底部設置有聯動機構，所述攪拌機構的另一側設置有排出口，所述注入口的高度高于排出口的高度。
進一步的，所述注入口的側邊連接有絮凝劑投放管道，所述沉降存儲槽和絮凝處理機構均設置有兩個，且每個沉降存儲槽的底部均連接有排渣管道。
進一步的，所述排渣管道的內部安裝有閥門，所述沉降存儲槽通過頂部的絮凝處理機構與處理通道的內部相連接，所述絮凝劑投放管道與外部的絮凝劑供料設備相連接。
進一步的，所述絮凝處理機構包括固定擋板和活動擋板，所述固定擋板安裝在沉降存儲槽的內壁一側，所述活動擋板和固定擋板整體均呈半圓形結構，所述活動擋板的頂端連接有中心軸。
進一步的，所述中心軸的表面套設置有連接套筒，所述連接套筒的側邊安裝有承壓板，所述承壓板通過連接套筒以及中心軸進行轉動。
進一步的，所述絮凝處理機構頂部的處理通道上設置有對接槽，所述中心軸的頂部套設有扭簧，所述扭簧的兩端分別和對接槽的內壁以及中心軸的表面固定連接，靜止?fàn)顟B(tài)下扭簧拉動中心軸轉動并將承壓板指向注入口的方向，所述中心軸的底部穿過活動擋板后嵌入到固定擋板的圓心位置處。
進一步的，所述攪拌機構包括電機和混合罐，所述電機的輸出端連接有攪拌軸，所述攪拌軸的側邊安裝有多個攪拌葉，所述攪拌軸的底部通過軸承與隔板連接，所述隔板的表面開設有孔洞。
進一步的，所述電機使用螺絲固定安裝在混合罐的頂部，所述處理通道的內部穿過孔洞與混合罐的內部相連通，所述混合罐的內部通過排出口與外部空間相連通。
進一步的，所述聯動機構包括連通管道和頂桿，所述連通管道的底部與處理通道的內部相連接，所述頂桿安裝在連通管道的內部，所述頂桿的底端設置有浮板，所述頂桿的表面底部套設有彈簧，所述頂桿的頂部安裝有活塞板，所述托板的頂部放置有氧化劑罐，所述氧化劑罐的底部連接有氧化劑輸送管道。
進一步的，所述混合罐的一側連接有注入管道，所述注入管道和氧化劑輸送管道之間安裝有導流套筒，所述導流套筒的內部設置有連通口，所述活塞板整體嵌入到連通口的內部。
本發明的有益效果：1、該水利施工污水處理裝置在底部設置有絮凝處理機構，將污水注入到U型處理通道的內部后，由于處理通道的一端較高，另一端較低，因此污水能夠在自身壓力作用下通過連通器原理持續性的從較低的一端排出，該過程中內部的污水持續性的實現絮凝反應過程，因此產生的絮凝沉降能夠自動收集在底部的沉降存儲槽中，并能夠在不注入新的污水時自動將沉降存儲槽進行封閉處理，以便于能夠進行排出清理，并降低后端攪動過程產生的干擾。
2、該水利施工污水處理裝置在末端設置有攪拌機構，通過該攪拌機構能夠?qū)⒁呀?jīng)完成絮凝沉降部分的污水進行攪動，并在該位置實現對氧化劑的注入過程，加速了氧化反應進程，并同樣能夠根據前端污水注入的速度對污水排出速度進行同步調控，確保污水處理的有效性。
3、該水利施工污水處理裝置在氧化劑罐的底部與聯動機構進行連接，因此當污水投放速度增加后，能夠促使聯動機構內部產生的壓力變大，進而自動加速氧化劑的流動，確保氧化劑能夠根據污水的處理速度而自動同步改變，提高了對氧化劑的利用率，并降低了人工作業的難度。
（發明人：向東;姜旭民;李晶;焦樂輝;唐文超;宋清林;譚素雅;孫雪琦;李勇;牛景濤;卞俊威;高玉尚;王璐璐;閆強;崔健;陳彤彤;袁久偉;張心怡;王延釗;任佳寧）
