公布日：2024.03.29
申請日：2023.12.16
分類號：C02F1/463(2023.01)I;C02F1/461(2023.01)I
摘要
本發明公開了一種用于緩解污水處理中極板鈍化的裝置和控制方法，涉及污水處理技術領域，設置有內層圓柱體以及外層殼體，外層殼體上開設有反應槽，內層圓柱體上開設有安裝槽，本發明通過內層圓柱體和外層殼體之間的相互遮蓋配合，使反應極板上可以形成粗糙的極板溶解孔矩陣，通過內層圓柱體和外層殼體之間的相互位移配合，使反應極板的表面以帶有極板溶解孔矩陣的方式參與電解作業，使反應極板的表面在參與電解作業的過程中，反應極板的表面粗糙程度大幅增加，可以大幅緩解陽極鈍化的問題，通過內層圓柱體與外層殼體的往復滑動配合，不需要對反應極板進行額外的加工操作就能使反應極板的表面始終保持粗糙，簡單有效且能降低成本。
權利要求書
1.一種用于緩解污水處理中極板鈍化的控制方法，其特征在于，包括如下步驟：S100，設置有內層圓柱體以及套設在內層圓柱體上的外層殼體；S110，外層殼體上開設有多列豎向的反應槽，反應槽上沿長度方向等距設有N1個隔板，N1個隔板將反應槽分隔為N1個相互隔絕的反應窗口，隔板上開設有貫穿的反應孔矩陣；S120，內層圓柱體上豎向開設有多列與反應槽一一豎向?qū)?yīng)的安裝槽，安裝槽內沿長度方向裝設有極板框體，極板框體內沿長度方向等距設有多個絕緣隔板，多個絕緣隔板將極板框體分隔為N2個相互獨立的極板腔室，每個極板腔室內分別裝設有反應極板和彈性件，彈性件裝設于反應極板和極板腔室的內底面之間，反應極板分別與反應窗口和隔板一一對應配合，其中，N2＜2N1，反應極板與隔板抵接配合；S130，內層圓柱體與外層殼體以單個反應極板為單位長度進行往復位移配合；相鄰反應槽內的隔板設于相同位置，反應極板的高度為H，內層圓柱體與外層殼體豎向往復位移配合，往復位移的距離為（2n+1）H，n包括零和正整數。
2.根據權利要求1所述的一種用于緩解污水處理中極板鈍化的控制方法，其特征在于，相鄰反應槽內的隔板錯位設置，反應極板的高度為H，內層圓柱體與外層殼體豎向往復位移配合，往復位移的距離為（2n+1）H，n包括零和正整數。
3.根據權利要求1所述的一種用于緩解污水處理中極板鈍化的控制方法，其特征在于，相鄰反應槽內的隔板錯位設置，反應極板的弧長為L，內層圓柱體與外層殼體周向滑動配合，周向轉動的距離為（2n+1）L，n包括零和正整數。
4.根據權利要求1-2任一項所述的一種用于緩解污水處理中極板鈍化的控制方法，其特征在于，相鄰隔板上設有不同的反應孔矩陣，內層圓柱體與外層殼體之間的滑動配合還包括隔板調節一，隔板調節一包括如下步驟：內層圓柱體在外層殼體上豎向位移配合，內層圓柱體位移的距離為2nH，n包括正整數。
5.根據權利要求3所述的一種用于緩解污水處理中極板鈍化的控制方法，其特征在于，相鄰隔板上設有不同的反應孔矩陣，內層圓柱體與外層殼體之間的滑動配合還包括隔板調節二，隔板調節二包括如下步驟：內層圓柱體在外層殼體上周向滑動配合，內層圓柱體周向轉動的距離為2nL，n包括正整數。
6.根據權利要求1或2或3或5所述的一種用于緩解污水處理中極板鈍化的控制方法，其特征在于，相鄰的隔板上分別設有第一反應孔矩陣與第二反應孔矩陣，第一反應孔矩陣與第二反應孔矩陣錯位設置。
7.根據權利要求1所述的一種用于緩解污水處理中極板鈍化的控制方法，其特征在于，彈性件的一端與極板腔室的內底面固接，彈性件另一端固設有惰性電極，惰性電極與反應極板抵接配合，極板腔室的開口處設有用以止擋反應極板的限位凸臺。
8.根據權利要求1所述的一種用于緩解污水處理中極板鈍化的控制方法，其特征在于，彈性件包括金屬?gòu)椥约�，安裝槽的內底面設有與金屬?gòu)椥约亩瞬康纸优浜系碾娦赃B接端子，電性連接端子通過導線匯總后接入外電路，隔板與反應極板相對的面上設有凸觸塊，凸觸塊的側邊設有弧形過渡邊。
9.一種用于緩解污水處理中極板鈍化的裝置，其特征在于，包括權利要求1-8任一項所述的一種用于緩解污水處理中極板鈍化的控制方法。
發明內容
本發明為克服上述情況不足，旨在提供一種用于緩解污水處理中極板鈍化的裝置和控制方法能解決上述問題的技術方案。
為實現上述目的，本發明提供如下技術方案：
一種用于緩解污水處理中極板鈍化的裝置和控制方法，包括如下步驟：

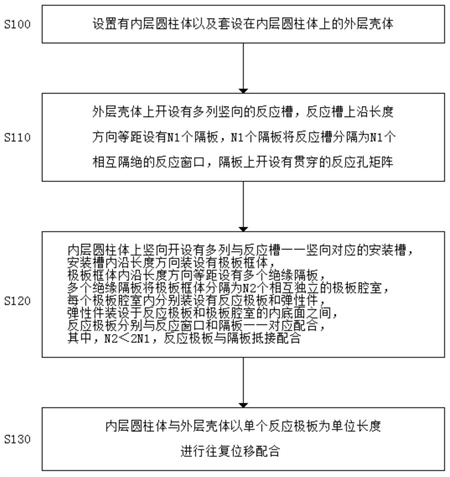

S100，設置有內層圓柱體以及套設在內層圓柱體上的外層殼體；
S110，外層殼體上開設有多列豎向的反應槽，反應槽上沿長度方向等距設有N1個隔板，N1個隔板將反應槽分隔為N1個相互隔絕的反應窗口，隔板上開設有貫穿的反應孔矩陣；
S120，內層圓柱體上豎向開設有多列與反應槽一一豎向?qū)?yīng)的安裝槽，安裝槽內沿長度方向裝設有極板框體，極板框體內沿長度方向等距設有多個絕緣隔板，多個絕緣隔板將極板框體分隔為N2個相互獨立的極板腔室，每個極板腔室內分別裝設有反應極板和彈性件，彈性件裝設于反應極板和極板腔室的內底面之間，反應極板分別與反應窗口和隔板一一對應配合，其中，N2＜2N1，反應極板與隔板抵接配合；
S130，內層圓柱體與外層殼體以單個反應極板為單位長度進行往復位移配合。
作為本發明進一步方案：相鄰反應槽內的隔板設于相同位置，反應極板的高度為H，內層圓柱體與外層殼體豎向往復位移配合，往復位移的距離為（2n+1）H，n包括零和正整數。
作為本發明進一步方案：相鄰反應槽內的隔板錯位設置，反應極板的高度為H，內層圓柱體與外層殼體豎向往復位移配合，往復位移的距離為（2n+1）H，n包括零和正整數。
作為本發明進一步方案：相鄰反應槽內的隔板錯位設置，反應極板的弧長為L，內層圓柱體與外層殼體周向滑動配合，周向轉動的距離為（2n+1）L，n包括零和正整數。
作為本發明進一步方案：相鄰隔板上設有不同的反應孔矩陣，內層圓柱體與外層殼體之間的滑動配合還包括隔板調節一，隔板調節一包括如下步驟：
內層圓柱體在外層殼體上豎向位移配合，反應極板的高度為H，內層圓柱體位移的距離為2nH，n包括正整數。
作為本發明進一步方案：相鄰隔板上設有不同的反應孔矩陣，內層圓柱體與外層殼體之間的滑動配合包括隔板調節二，隔板調節二包括如下步驟：
內層圓柱體在外層殼體上周向滑動配合，反應極板的弧長為L，內層圓柱體周向轉動的距離為2nL，n包括正整數。
作為本發明進一步方案：相鄰的隔板上分別設有第一反應孔矩陣與第二反應孔矩陣，第一反應孔矩陣與第二反應孔矩陣錯位設置。
作為本發明進一步方案：彈性件的一端與極板腔室的內底面固接，彈性件另一端固設有惰性電極，惰性電極與反應極板抵接配合，極板腔室的開口處設有用以止擋反應極板的限位凸臺。
作為本發明進一步方案：彈性件包括金屬?gòu)椥约�，安裝槽的內底面設有與金屬?gòu)椥约亩瞬康纸优浜系碾娦赃B接端子，電性連接端子通過導線匯總后接入外電路，隔板與反應極板相對的面上設有凸觸塊，凸觸塊的側邊設有弧形過渡邊。
本發明提供如下技術方案：一種用于緩解污水處理中極板鈍化的裝置，包括上述的一種用于緩解污水處理中極板鈍化的控制方法。
與現有技術相比，本發明的有益效果如下：
本發明通過內層圓柱體和外層殼體之間的相互遮蓋配合，使反應極板上可以形成粗糙的極板溶解孔矩陣，通過內層圓柱體和外層殼體之間的相互位移配合，使反應極板的表面以帶有極板溶解孔矩陣的方式參與電解作業，使反應極板的表面在參與電解作業的過程中，反應極板的表面粗糙程度大幅增加，可以大幅緩解陽極鈍化的問題，通過內層圓柱體與外層殼體的往復滑動配合，不需要對反應極板進行額外的加工操作就能使反應極板的表面始終保持粗糙，簡單有效且能降低成本；
同時，本發明通過采用多個小的反應極板進行組合代替整塊的極板的反應，可以重新調整極板內電流密度的分布，使得各個小極板的鈍化程度顯著降低，同時反應極板置于極板框體內，通過更換極板框體可以便捷的進行反應極板的批量更換，減少本發明作業維護過程中的人力成本；
將反應極板裝設在內層圓柱體上，使反應極板與外層殼體之間的配合調節更加的靈活，同時反應極板的表面以弧形的結構參與電解作業，相對于平面結構，使反應極板的表面參與作業的面積更大，使電絮凝作業過程中的陽極溶解、絮凝作用、氣浮作用、氧化還原作用的作用更好，有效提升電絮凝效果，減少能源消耗及成本支出。
（發明人：賴佩雯;陳德安）
