公布日：2023.10.13

申請日：2023.07.17

分類號：B01D36/00(2006.01)I;B01D35/16(2006.01)I;C02F1/28(2023.01)I;B01F35/32(2022.01)I;C02F103/30(2006.01)N

摘要

本發明涉及紡織污水過濾設備相關領域，具體是涉及一種紡織廢水過濾凈化設備和凈化方法，過濾凈化設備包括機械手、去污池以及頂升氣缸，去污池上設置有進液口和出液口，機械手上夾取有除污組件，除污組件包括主板、第一限位件、兩組第二限位件、兩組側板套件以及八個吸污纖維板，每組側板套件均包括內板和外板，主板上固定連接有四個限位橫軸。本發明中采用若干個能夠紡織污水中往復攪動的吸污纖維板來吸附紡織污水中的染料雜質，并能夠在清除完去污池中紡織污水中染料雜質后使得若干個外板和內板向著主板運動，從而擠壓若干個吸污纖維板并去除吸污纖維板中的染料雜質，以保證若干個吸污纖維板能夠多次使用。

權利要求書

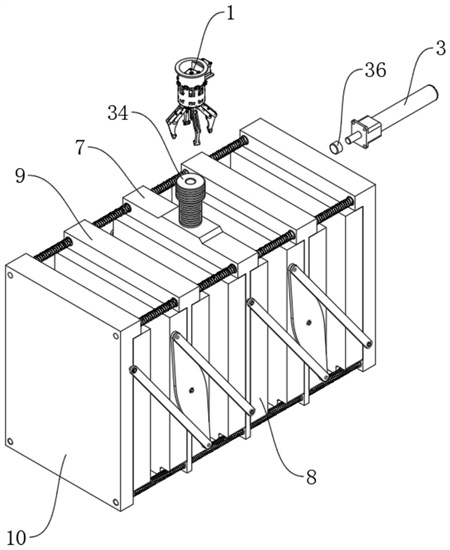

1.一種紡織廢水過濾凈化設備，包括機械手(1)、呈水平狀態固定設置且頂部呈開口狀態的去污池(2)以及設置于去污池(2)上的頂升氣缸(3)，去污池(2)上設置有進液口(4)和出液口(5)，其特征在于，所述機械手(1)上夾取有可更換的除污組件(6)，所述除污組件(6)包括呈豎直狀態且頂部能夠被機械手(1)夾取的主板(7)、兩組對稱設置于主板(7)兩側的側板套件以及八個吸污纖維板(8)，每組所述側板套件均包括靠近主板(7)的內板(9)和遠離主板(7)的外板(10)，主板(7)上固定連接有四個均勻分布且與內板(9)和外板(10)滑動相連的限位橫軸(11)，主板(7)和每個內板(9)的兩側均固定連接有其中一個吸污纖維板(8)，每個外板(10)靠近主板(7)的一端均固定連接有其中一個吸污纖維板(8)，主板(7)和兩個內板(9)之間以及每個內板(9)和對應側外板(10)之間均彈性相連，主板(7)和兩個內板(9)的其中一側設置有用于使得兩個內板(9)同步等距靠近和遠離主板(7)的第一限位件，每個所述側板套件遠離第一限位件的一側還設置有連接主板(7)的第二限位件，第二限位件用于配合第一限位件使得對應內板(9)和外板(10)同步靠近和遠離主板(7)，同時保持對應主板(7)和對應外板(10)與內板(9)之間的間距一致，所述頂升氣缸(3)用于將對應側外板(10)頂向主板(7)。

2.根據權利要求1所述的一種紡織廢水過濾凈化設備，其特征在于，所述第一限位件包括第一菱形板(12)和兩個鉸接設置于第一菱形板(12)兩端的第一連桿(13)，主板(7)截面呈T型結構，兩個吸污纖維板(8)對稱固定連接于主板(7)的下端兩側，主板(7)的對應側壁中部成型有第一凸柱(14)，所述第一菱形板(12)的中部軸接設置于第一凸柱(14)上，其中一個內板(9)的對應側壁上部成型有第二凸柱(15)，另一內板(9)的對應側壁下部成型有第三凸柱(16)，兩個第一連桿(13)遠離第一菱形板(12)的一端分別鉸接設置于第二凸柱(15)和第三凸柱(16)上，兩個第一連桿(13)的另一端分別鉸接設置于第一菱形板(12)的兩個長端，且兩個第一連桿(13)關于第一凸柱(14)的軸線呈中心對稱狀態。

3.根據權利要求2所述的一種紡織廢水過濾凈化設備，其特征在于，每組所述第二限位件均包括第二菱形板(17)和兩個鉸接設置于第二菱形板(17)兩端的第二連桿(18)，內板(9)遠離第二凸柱(15)一側的側壁中部成型有第四凸柱(19)，所述第二菱形板(17)的中部軸接設置于第四凸柱(19)上，且兩個第二連桿(18)關于第四凸柱(19)的軸線呈中心對稱狀態，主板(7)遠離第一凸柱(14)一側的側壁上下方分別成型有第五凸柱(20)和第六凸柱(21)，其中一個外板(10)的對應側壁下部成型有第七凸柱(22)，另一外板(10)的對應側壁上部成型有第八凸柱(23)，靠近第七凸柱(22)的第二限位件中，靠近主板(7)的第二連桿(18)的上端鉸接設置于第五凸柱(20)上，該第二連桿(18)的另一端鉸接設置于對應側第二菱形板(17)的下方長端，另一第二連桿(18)的上端鉸接設置于第二菱形板(17)的上方長端，該第二連桿(18)的下端鉸接設置于第七凸柱(22)上；靠近第八凸柱(23)的第二限位件中，靠近主板(7)的第二連桿(18)的上端鉸接設置于第六凸柱(21)上，該第二連桿(18)的另一端鉸接設置于對應側第二菱形板(17)的上方長端，另一第二連桿(18)的下端鉸接設置于第二菱形板(17)的下方長端，該第二連桿(18)的上端鉸接設置于第八凸柱(23)上。

4.根據權利要求1所述的一種紡織廢水過濾凈化設備，其特征在于，所述主板(7)的四個邊角上均開設有圓柱橫槽(24)，所述限位橫軸(11)的中部固定設置于圓柱橫槽(24)內，且四個限位橫軸(11)分別與內板(9)和外板(10)的四個邊角滑動相連，每個所述限位橫軸(11)上還同軸套設有四個彈簧(25)，內側兩個彈簧(25)的相向端分別抵觸在主板(7)的兩側，內側兩個彈簧(25)的相背端分別抵觸在兩個內板(9)的相向端上，外側兩個彈簧(25)的相向端分別抵觸在兩個內板(9)的相背端上，外側兩個彈簧(25)的相背端分別抵觸在兩個外板(10)的相向端上，每個所述限位橫軸(11)的兩端還同軸固連有兩個用于防止外板(10)脫離的端部限位帽(26)。

5.根據權利要求4所述的一種紡織廢水過濾凈化設備，其特征在于，每個所述彈簧(25)內均同軸設置有限位套管件，每組所述限位套管件均包括兩個對稱設置的端部套筒(27)和同軸滑動設置于兩個端部套筒(27)內的圓筒件，所述圓筒件包括限位圓筒和同軸固連于限位圓筒一端的限位圓帽(28)，所述限位圓筒包括靠近限位圓帽(28)一端的本體(29)和成型于本體(29)遠離限位圓帽(28)一端的臺階部(30)，兩個端部套筒(27)的相向端均成型有臺階縮口(31)，限位圓帽(28)和臺階部(30)分別同軸滑動設置于兩個限位套筒內，本體(29)同軸滑動設置于兩個臺階縮口(31)中，所述限位橫軸(11)同軸滑動設置于圓筒件內，位于主板(7)和內板(9)之間的兩個端部套筒(27)的相背端分別與主板(7)和內板(9)固連，位于內板(9)和外板(10)之間的兩個端部套筒(27)的相背端分別與內板(9)和外板(10)固連，彈簧(25)同軸套設于兩個端部套筒(27)外，限位橫軸(11)中部成型有與圓柱橫槽(24)相固連的環形凸緣(32)。

6.根據權利要求4所述的一種紡織廢水過濾凈化設備，其特征在于，兩個外板(10)的截面呈倒L型結構，所述吸污纖維板(8)固定設置于外板(10)靠近主板(7)的一端，且每個吸污纖維板(8)的下端均成型有兩個分別用于避讓下方兩個彈簧(25)的避讓缺口(33)。

7.根據權利要求1所述的一種紡織廢水過濾凈化設備，其特征在于，所述主板(7)的頂部中央成型有用于供機械手(1)夾緊的抬升凸柱(34)，且所述抬升凸柱(34)上成型有若干個用于增大與機械手(1)之間摩擦力的弧形凹槽(35)。

8.根據權利要求1所述的一種紡織廢水過濾凈化設備，其特征在于，所述頂升氣缸(3)的輸出端上還同軸固連有用于保護外板(10)和頂升氣缸(3)輸出端的緩沖圓柱套(36)。

9.一種紡織廢水過濾凈化設備的凈化方法，包括如權利要求1所述的一種紡織廢水過濾凈化設備，其特征在于，該凈化方法包括以下步驟：S1，通過機械手(1)將除污組件(6)夾取并懸吊至去污池(2)內，關閉出液口(5)并打開進液口(4)，從而在去污池(2)內放入適量紡織污水；S2，啟動頂升氣缸(3)，使得頂升氣缸(3)的輸出端反復伸縮，進而推動對應側外板(10)反復靠近主板(7)，在第一限位件、兩組第二限位件和四根限位橫軸(11)的共同作用下，兩個外板(10)和兩個內板(9)同步靠近主板(7)，并在頂升氣缸(3)的輸出端縮回后，兩個外板(10)和兩個內板(9)自動彈性復位；S3，持續啟動頂升氣缸(3)一段時間后，八個吸污纖維板(8)充分?jǐn)噭?dòng)并吸收紡織污水中的染料雜質，關閉頂升氣缸(3)；S4，打開出液口(5)收集去污池(2)內處理后的紡織污水，同時使用機械手(1)取出除污組件(6)。

發明內容

基于此，有必要針對現有技術問題，提供一種紡織廢水過濾凈化設備和凈化方法。

為解決現有技術問題，本發明采用的技術方案為：

一種紡織廢水過濾凈化設備，包括機械手、呈水平狀態固定設置且頂部呈開口狀態的去污池以及設置于去污池上的頂升氣缸，去污池上設置有進液口和出液口，所述機械手上夾取有可更換的除污組件，所述除污組件包括呈豎直狀態且頂部能夠被機械手夾取的主板、兩組對稱設置于主板兩側的側板套件以及八個吸污纖維板，每組所述側板套件均包括靠近主板的內板和遠離主板的外板，主板上固定連接有四個均勻分布且與內板和外板滑動相連的限位橫軸，主板和每個內板的兩側均固定連接有其中一個吸污纖維板，每個外板靠近主板的一端均固定連接有其中一個吸污纖維板，主板和兩個內板之間以及每個內板和對應側外板之間均彈性相連，主板和兩個內板的其中一側設置有用于使得兩個內板同步等距靠近和遠離主板的第一限位件，每個所述側板套件遠離第一限位件的一側還設置有連接主板的第二限位件，第二限位件用于配合第一限位件使得對應內板和外板同步靠近和遠離主板，同時保持對應主板和對應外板與內板之間的間距一致，所述頂升氣缸用于將對應側外板頂向主板。

優選的，所述第一限位件包括第一菱形板和兩個鉸接設置于第一菱形板兩端的第一連桿，主板截面呈T型結構，兩個吸污纖維板對稱固定連接于主板的下端兩側，主板的對應側壁中部成型有第一凸柱，所述第一菱形板的中部軸接設置于第一凸柱上，其中一個內板的對應側壁上部成型有第二凸柱，另一內板的對應側壁下部成型有第三凸柱，兩個第一連桿遠離第一菱形板的一端分別鉸接設置于第二凸柱和第三凸柱上，兩個第一連桿的另一端分別鉸接設置于第一菱形板的兩個長端，且兩個第一連桿關于第一凸柱的軸線呈中心對稱狀態。

優選的，每組所述第二限位件均包括第二菱形板和兩個鉸接設置于第二菱形板兩端的第二連桿，內板遠離第二凸柱一側的側壁中部成型有第四凸柱，所述第二菱形板的中部軸接設置于第四凸柱上，且兩個第二連桿關于第四凸柱的軸線呈中心對稱狀態，主板遠離第一凸柱一側的側壁上下方分別成型有第五凸柱和第六凸柱，其中一個外板的對應側壁下部成型有第七凸柱，另一外板的對應側壁上部成型有第八凸柱，靠近第七凸柱的第二限位件中，靠近主板的第二連桿的上端鉸接設置于第五凸柱上，該第二連桿的另一端鉸接設置于對應側第二菱形板的下方長端，另一第二連桿的上端鉸接設置于第二菱形板的上方長端，該第二連桿的下端鉸接設置于第七凸柱上；靠近第八凸柱的第二限位件中，靠近主板的第二連桿的上端鉸接設置于第六凸柱上，該第二連桿的另一端鉸接設置于對應側第二菱形板的上方長端，另一第二連桿的下端鉸接設置于第二菱形板的下方長端，該第二連桿的上端鉸接設置于第八凸柱上。

優選的，所述主板的四個邊角上均開設有圓柱橫槽，所述限位橫軸的中部固定設置于圓柱橫槽內，且四個限位橫軸分別與內板和外板的四個邊角滑動相連，每個所述限位橫軸上還同軸套設有四個彈簧，內側兩個彈簧的相向端分別抵觸在主板的兩側，內側兩個彈簧的相背端分別抵觸在兩個內板的相向端上，外側兩個彈簧的相向端分別抵觸在兩個內板的相背端上，外側兩個彈簧的相背端分別抵觸在兩個外板的相向端上，每個所述限位橫軸的兩端還同軸固連有兩個用于防止外板脫離的端部限位帽。

優選的，每個所述彈簧內均同軸設置有限位套管件，每組所述限位套管件均包括兩個對稱設置的端部套筒和同軸滑動設置于兩個端部套筒內的圓筒件，所述圓筒件包括限位圓筒和同軸固連于限位圓筒一端的限位圓帽，所述限位圓筒包括靠近限位圓帽一端的本體和成型于本體遠離限位圓帽一端的臺階部，兩個端部套筒的相向端均成型有臺階縮口，限位圓帽和臺階部分別同軸滑動設置于兩個限位套筒內，本體同軸滑動設置于兩個臺階縮口中，所述限位橫軸同軸滑動設置于圓筒件內，位于主板和內板之間的兩個端部套筒的相背端分別與主板和內板固連，位于內板和外板之間的兩個端部套筒的相背端分別與內板和外板固連，彈簧同軸套設于兩個端部套筒外，限位橫軸中部成型有與圓柱橫槽相固連的環形凸緣。

優選的，兩個外板的截面呈倒L型結構，所述吸污纖維板固定設置于外板靠近主板的一端，且每個吸污纖維板的下端均成型有兩個分別用于避讓下方兩個彈簧的避讓缺口。

優選的，所述主板的頂部中央成型有用于供機械手夾緊的抬升凸柱，且所述抬升凸柱上成型有若干個用于增大與機械手之間摩擦力的弧形凹槽。

優選的，所述頂升氣缸的輸出端上還同軸固連有用于保護外板和頂升氣缸輸出端的緩沖圓柱套。

一種紡織廢水過濾凈化設備的凈化方法，包括如上述的一種紡織廢水過濾凈化設備，該凈化方法包括以下步驟：

S1，通過機械手將除污組件夾取并懸吊至去污池內，關閉出液口并打開進液口，從而在去污池內放入適量紡織污水；

S2，啟動頂升氣缸，使得頂升氣缸的輸出端反復伸縮，進而推動對應側外板反復靠近主板，在第一限位件、兩組第二限位件和四根限位橫軸的共同作用下，兩個外板和兩個內板同步靠近主板，并在頂升氣缸的輸出端縮回后，兩個外板和兩個內板自動彈性復位；

S3，持續啟動頂升氣缸一段時間后，八個吸污纖維板充分?jǐn)噭?dòng)并吸收紡織污水中的染料雜質，關閉頂升氣缸；

S4，打開出液口收集去污池內處理后的紡織污水，同時使用機械手取出除污組件。

本發明與現有技術相比具有的有益效果是：

其一，本發明中采用若干個能夠紡織污水中往復攪動的吸污纖維板來吸附紡織污水中的染料雜質，并能夠在清除完去污池中紡織污水中染料雜質后使得若干個外板和內板向著主板運動，從而擠壓若干個吸污纖維板并去除吸污纖維板中的染料雜質，以保證若干個吸污纖維板能夠多次使用；

其二，本發明中通過第一限位件和兩個第二限位件的相互配合，保證內板和外板能夠同步靠近和遠離主板，且主板與內板之間以及內板與外板之間的距離始終一致，從而保證能夠通過控制外板靠近主板的距離來控制若干個吸污纖維板是否相互抵觸以及是否充分抵觸后相互擠壓；

其三，本發明中的除污組件整體被機械手夾放至去污池內，更換方便，纖維材料制得的吸污纖維板能夠有效吸出紡織污水中的染料雜質，且成本較低，通過頂絲氣缸推動對應外板后能夠帶動兩個外板和兩個內板充分?jǐn)噭?dòng)紡織污水，從而加速去污纖維板對染料雜質的吸收。

（發明人：朱沁園;朱琳;芮菡藝）
