公布日：2024.03.29

申請日：2023.12.04

分類號：G01F1/58(2006.01)I;G01F15/00(2006.01)I;G01F15/12(2006.01)I

摘要

本發明涉及電磁流量計技術領域，且公開了一種用于污水流量測量的電磁流量計，包括測量管，所述測量管的內部固定連接有內襯，所述測量管的外壁安裝有一對夾持套，所述一對夾持套之間通過固定螺絲連接。該用于污水流量測量的電磁流量計，通過清理結構的設置，啟動充氣泵，充氣泵通過輸氣管給T型氣囊進行充氣，使T型氣囊的底端膨脹帶動彈簧本體向下移動，使彈簧本體和T型氣囊向外拉伸的同時將橡膠板抵開，然后通過膨脹海綿球、氣囊球和鋼絲刷的外壁對電極的表面進行清理；通過控制T型氣囊的彈性和支持，可以增強清潔效果，同時T型氣囊可以提供額外的支撐，幫助膨脹海綿球、氣囊球和鋼絲刷更好地附著在電極的表面上對電極表面進行清理。

權利要求書

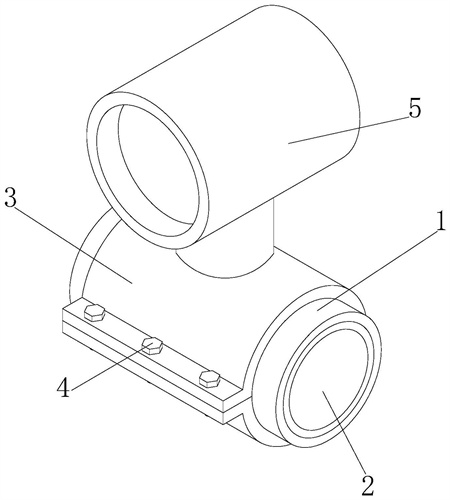

1.一種用于污水流量測量的電磁流量計，包括測量管，其特征在于：所述測量管的內部固定連接有內襯，所述測量管的外壁安裝有一對夾持套，所述一對夾持套之間通過固定螺絲連接，所述夾持套的頂部固定安裝有控制器，所述測量管的內部固定安裝有一對電極，且電極的另一端從測量管的外壁延伸出與控制器的內部電性連接，所述內襯和測量管的內部開設有限位槽，所述限位槽的內部設置有清理結構。

2.根據權利要求1所述的一種用于污水流量測量的電磁流量計，其特征在于：所述清理結構包括圓筒，所述圓筒的頂端外壁固定連接在限位槽的內部，所述圓筒的內部固定安裝有圓盤，所述圓盤的底端外壁固定安裝有氣囊管，所述氣囊管的內部活動連接有抵制彈簧，所述圓盤的底端外壁固定連接有抵制彈簧，所述氣囊管的外壁設置有固定結構，所述圓筒的內部設置有收縮結構，所述圓筒的底端內部設置有封閉結構。

3.根據權利要求2所述的一種用于污水流量測量的電磁流量計，其特征在于：所述固定結構包括錐形板，所述錐形板的外壁固定連接在圓筒的內壁，所述錐形板的內部開設有通孔，所述錐形板的一側外壁固定連接有彈簧本體，所述彈簧本體的外壁固定連接有支撐桿，所述支撐桿的一端固定連接有膨脹海綿球。

4.根據權利要求3所述的一種用于污水流量測量的電磁流量計，其特征在于：所述收縮結構包括T型氣囊，所述T型氣囊的頂端外壁固定連接在圓盤的底部，所述T型氣囊的一端內部固定連通有輸氣管，所述輸氣管的一端固定連通有充氣泵，所述T型氣囊的外壁固定連接有固定桿，所述固定桿的一端固定連接有氣囊球，所述氣囊球的外壁固定連接有鋼絲刷。

5.根據權利要求4所述的一種用于污水流量測量的電磁流量計，其特征在于：所述封閉結構包括限位環槽，所述限位環槽的一側內部固定連接有活動軸，所述活動軸的外壁活動連接有橡膠板，所述橡膠板的頂部固定連接有拉簧。

6.根據權利要求5所述的一種用于污水流量測量的電磁流量計，其特征在于：所述橡膠板的外壁活動連接在限位環槽的內部，所述拉簧的一端頂部固定連接在圓筒的內壁，所述氣囊管的外壁活動連接在通孔的內部，所述輸氣管的一端外壁貫穿圓盤的內部。

7.根據權利要求6所述的一種用于污水流量測量的電磁流量計，其特征在于：所述輸氣管的一端貫穿圓筒的頂部，且輸氣管的頂端外壁固定安裝在測量管的內部，所述充氣泵的一側外壁固定安裝在測量管的外壁，所述T型氣囊的一端外壁活動連接在通孔的內部。

8.根據權利要求7所述的一種用于污水流量測量的電磁流量計，其特征在于：所述彈簧本體的一端固定連接在T型氣囊的一端外壁，所述彈簧本體的內部套接在T型氣囊的外壁，所述T型氣囊的頂端外壁活動連接在氣囊管的內部，所述T型氣囊的外壁固定連接有抵制彈簧。

發明內容

針對現有技術的不足，本發明提供了一種用于污水流量測量的電磁流量計，解決了背景技術中所提到的問題。

本發明解決其技術問題所采用的技術方案是：一種用于污水流量測量的電磁流量計，包括測量管，所述測量管的內部固定連接有內襯，所述測量管的外壁安裝有一對夾持套，所述一對夾持套之間通過固定螺絲連接，所述夾持套的頂部固定安裝有控制器，所述測量管的內部固定安裝有一對電極，且電極的另一端從測量管的外壁延伸出與控制器的內部電性連接，所述內襯和測量管的內部開設有限位槽，所述限位槽的內部設置有清理結構。

進一步的，所述清理結構包括圓筒，所述圓筒的頂端外壁固定連接在限位槽的內部，所述圓筒的內部固定安裝有圓盤，所述圓盤的底端外壁固定安裝有氣囊管，所述氣囊管的內部活動連接有抵制彈簧，所述圓盤的底端外壁固定連接有抵制彈簧，所述氣囊管的外壁設置有固定結構，所述圓筒的內部設置有收縮結構，所述圓筒的底端內部設置有封閉結構。

進一步的，所述固定結構包括錐形板，所述錐形板的外壁固定連接在圓筒的內壁，所述錐形板的內部開設有通孔，所述錐形板的一側外壁固定連接有彈簧本體，所述彈簧本體的外壁固定連接有支撐桿，所述支撐桿的一端固定連接有膨脹海綿球。

進一步的，所述收縮結構包括T型氣囊，所述T型氣囊的頂端外壁固定連接在圓盤的底部，所述T型氣囊的一端內部固定連通有輸氣管，所述輸氣管的一端固定連通有充氣泵，所述T型氣囊的外壁固定連接有固定桿，所述固定桿的一端固定連接有氣囊球，所述氣囊球的外壁固定連接有鋼絲刷。

進一步的，所述封閉結構包括限位環槽，所述限位環槽的一側內部固定連接有活動軸，所述活動軸的外壁活動連接有橡膠板，所述橡膠板的頂部固定連接有拉簧。

進一步的，所述橡膠板的外壁活動連接在限位環槽的內部，所述拉簧的一端頂部固定連接在圓筒的內壁，所述氣囊管的外壁活動連接在通孔的內部，所述輸氣管的一端外壁貫穿圓盤的內部。

進一步的，所述輸氣管的一端貫穿圓筒的頂部，且輸氣管的頂端外壁固定安裝在測量管的內部，所述充氣泵的一側外壁固定安裝在測量管的外壁，所述T型氣囊的一端外壁活動連接在通孔的內部。

進一步的，所述彈簧本體的一端固定連接在T型氣囊的一端外壁，所述彈簧本體的內部套接在T型氣囊的外壁，所述T型氣囊的頂端外壁活動連接在氣囊管的內部，所述T型氣囊的外壁固定連接有抵制彈簧。

本發明的有益效果是：

1、該用于污水流量測量的電磁流量計，通過清理結構的設置，啟動充氣泵，充氣泵通過輸氣管給T型氣囊進行充氣，使T型氣囊的底端膨脹帶動彈簧本體向下移動，使彈簧本體和T型氣囊向外拉伸的同時將橡膠板抵開，然后通過膨脹海綿球、氣囊球和鋼絲刷的外壁對電極的表面進行清理；通過控制T型氣囊的彈性和支持，可以增強清潔效果，同時T型氣囊可以提供額外的支撐，幫助膨脹海綿球、氣囊球和鋼絲刷更好地附著在電極的表面上對電極表面進行清理。

2、該用于污水流量測量的電磁流量計，通過氣囊管、抵制彈簧和錐形板的設置，當給T型氣囊進行充氣的時候，氣囊管和抵制彈簧可以防止T型氣囊的頂端膨脹，同時通過錐形板內部開設的通孔將T型氣囊的頂端外壁限制在通孔的內部；通過封閉結構的設置，橡膠板為橡膠材質在液體中會向上浮，通過液體使橡膠板的外壁封閉在限位環槽的內部，同時也通過拉簧向上的拉力，使橡膠板對圓筒的內部進行封閉。

（發明人：劉玉忠;冀葉洪;柳建平）
