公布日：2023.10.13

申請日：2023.07.24

分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F7/00(2006.01)N

摘要

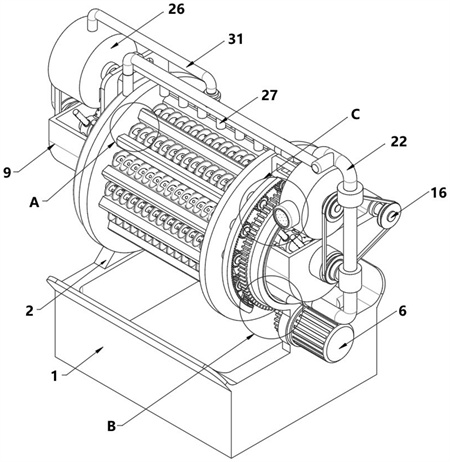

本發明公開了廢水循環環保處理設備及工作方法，包括頂端開口的儲污箱，儲污箱的頂面安裝有托架，托架的內壁轉動連接有轉位旋筒，轉位旋筒的內部開設有一組呈圓周陣列分布且兩兩相互隔絕的濾污腔，每個濾污腔的內部均安裝有濾污模塊，托架的表面固定安裝有與濾污模塊傳動連接的定齒圈，定齒圈的表面固定設置有缺口部，托架的表面且對應缺口部的位置安裝有伺服電機，伺服電機的輸出軸端固定安裝有傳動齒輪，轉位旋筒的周側面固定安裝有與傳動齒輪傳動連接的從動齒圈。本發明通過污物在線過濾及固體污物強制擠壓脫水效果的實現，從而有效提高本處理設備的功能性及對污水的凈化處理效果。

權利要求書

1.廢水循環環保處理設備，其特征在于：包括頂端開口的儲污箱（1），所述儲污箱（1）的頂面安裝有托架（2），所述托架（2）的內壁轉動連接有轉位旋筒（3），所述轉位旋筒（3）的內部開設有一組呈圓周陣列分布且兩兩相互隔絕的濾污腔（4），每個所述濾污腔（4）的內部均安裝有濾污模塊，所述托架（2）的表面固定安裝有與濾污模塊傳動連接的定齒圈（5），所述定齒圈（5）的表面固定設置有缺口部，所述托架（2）的表面且對應缺口部的位置安裝有伺服電機（6），所述伺服電機（6）的輸出軸端固定安裝有傳動齒輪（7），所述轉位旋筒（3）的周側面固定安裝有與傳動齒輪（7）傳動連接的從動齒圈（8），所述托架（2）的表面且對應轉位旋筒（3）內側的位置安裝有頂端開口的絮凝箱（9），所述絮凝箱（9）的內部安裝有與從動齒圈（8）傳動連接的曝氣機構，所述托架（2）的兩側面分別固定安裝有與曝氣機構聯動的泵液循環機構和鼓風機構，所述鼓風機構的表面通過分風組件與濾污模塊連通；所述濾污模塊分別包括轉動連接于濾污腔（4）內表面之間的壓縮軸（10），所述壓縮軸（10）與濾污腔（4）的轉動連接處固定設置有盤簧，所述壓縮軸（10）的周側面固定安裝有與濾污腔（4）轉動貼合的螺旋擠壓片（11），所述轉位旋筒（3）的內部且對應每個濾污腔（4）內部的位置均開設有若干組呈圓周陣列分布的濾液孔（12），所述壓縮軸（10）的尾端固定安裝有與定齒圈（5）傳動配合的從動齒輪（13），所述壓縮軸（10）的內部固定開設有與分風組件連通的布?jí)毫鞯�，所述壓縮軸（10）的內部開設有若干組呈圓周陣列分布且與布?jí)毫鞯肋B通的布?jí)簢娍祝?/span>14）；所述濾污腔（4）的頂端開口，所述濾污腔（4）的底面為內凹弧面狀結構，所述內凹弧面的軸線在壓縮軸（10）的軸線上，所述布?jí)簢娍祝?/span>14）的軸線與壓縮軸（10）的軸線垂直，所述轉位旋筒（3）和螺旋擠壓片（11）均為工程塑料材質；所述曝氣機構分別包括轉動連接于絮凝箱（9）內表面之間且與泵液循環機構傳動連接的曝氣軸（15）和轉動連接于絮凝箱（9）外部的差速軸（16），所述差速軸（16）的尾端固定安裝有與從動齒圈（8）傳動連接的差速齒輪，所述差速軸（16）的周側面通過鏈條a分別與曝氣軸（15）和泵液循環機構傳動連接，所述曝氣軸（15）的周側面固定連通有一組呈圓周陣列分布的分氣環，每個所述分氣環的周側面均固定安裝有一組呈圓周陣列分布的曝氣攪管（17），每個所述曝氣攪管（17）的內部均開設有兩組對稱設置的曝氣孔（18）；所述鼓風機構分別包括固定于托架（2）表面的鼓風筒（19）和開設于曝氣軸（15）軸線位置且與曝氣孔（18）連通的布?xì)饬鞯�，所述鼓風筒（19）的內壁轉動連接有鼓風軸（20），所述鼓風軸（20）的周側面通過鏈條b與曝氣軸（15）傳動連接，所述鼓風軸（20）的周側面且對應鼓風筒（19）內部的位置安裝有一組呈圓周陣列分布的鼓風葉片（21），所述鼓風筒（19）的進風端口固定連通有空氣濾芯，所述鼓風筒（19）的出風端口固定連通有送風管（22），所述送風管（22）的內部安裝有單向通風閥，所述送風管（22）的周側面與布?xì)饬鞯擂D(zhuǎn)動連通，所述托架（2）的表面且對應轉位旋筒（3）內側的位置固定安裝有反清罩（23），所述反清罩（23）的內部固定開設有反沖腔，所述反沖腔的表面與送風管（22）固定連通，所述反清罩（23）的底面開設有若干組呈圓周陣列分布且出風反向豎直向下的反清噴孔（33）；所述分風組件分別包括固定于轉位旋筒（3）表面的動環管（24）和轉動連接于動環管（24）周側面的定環管（25），所述定環管（25）的表面與托架（2）固定連接，所述定環管（25）的表面與布?jí)毫鞯擂D(zhuǎn)動連通，所述動環管（24）的內部開設有一組呈圓周陣列分布且與定環管（25）連通的透氣孔，所述定環管（25）的表面通過氣聯管與送風管（22）固定連通；所述泵液循環機構分別包括固定于托架（2）表面的泵殼（26）和設置于轉位旋筒（3）正上方且與托架（2）固定連接的分污管（27），所述泵殼（26）的內壁轉動連接有泵軸（28），所述泵軸（28）的周側面與鏈條a傳動連接，所述泵軸（28）的周側面且對應泵殼（26）內部的位置安裝有一組呈圓周陣列分布的泵葉（29），所述泵殼（26）的表面固定連通有引流管（30），所述引流管（30）的另一端與絮凝箱（9）固定連通，所述泵殼（26）與分污管（27）的相對表面之間固定連通有出液管（31），所述分污管（27）的底面安裝有一組呈線性陣列分布且出污方向豎直向下的噴管。

2.根據權利要求1所述的廢水循環環保處理設備，其特征在于：所述絮凝箱（9）的底面固定連通有排液閥（32），所述絮凝箱（9）的端面固定安裝有單片機，所述轉位旋筒（3）為兩端開口的中空筒狀結構，所述定齒圈（5）的整弧度為300°。

3.根據權利要求2所述的廢水循環環保處理設備的處理方法，其特征在于：包括以下步驟：SS001、給污及初濾，廢水循環環保處理設備工作前，就待處理的廢水注入絮凝箱（9），污水注入后，伺服電機（6）以設定功率輸出轉速，伺服電機（6）輸出轉速后，泵殼（26）將絮凝箱（9）內部的污水由轉位旋筒（3）的上方送入濾污腔（4），進入濾污腔（4）內部的污水經由濾液孔（12）進行過濾，經濾液孔（12）截留的污物隨轉位旋筒（3）的旋動和重力作用進入儲污箱（1），轉位旋筒（3）旋動時，壓縮軸（10）被定齒圈（5）驅動，螺旋擠壓片（11）對濾出的污物進行強制擠壓脫水，壓縮軸（10）運動至缺口部的作用區域時，螺旋擠壓片（11）在盤簧的作用下反轉復位，強制擠壓脫水的污物在重力的作用下進入儲污箱（1）；SS002、絮凝及循環處理，SS001步驟后，絮凝箱（9）的內部填充入定量配比的絮凝藥劑，絮凝藥劑投入后，伺服電機（6）周期性間隔工作，繼而對絮凝及曝氣處理后的污水進行循環過濾及凈化處理，污水絮凝及循環處理指定時間后，伺服電機（6）關閉，排液閥（32）將絮凝箱（9）中處理后的污水送入污水的下一級處理設備。

發明內容

(一)解決的技術問題

針對現有技術的不足，本發明的目的在于提供廢水循環環保處理設備及工作方法，通過污物在線過濾及固體污物強制擠壓脫水效果的實現，從而有效提高本處理設備的功能性及對污水的凈化處理效果。

(二)技術方案

本為實現上述目的，本發明提供如下技術方案，廢水循環環保處理設備，所采用的技術方案是：包括頂端開口的儲污箱，所述儲污箱的頂面安裝有托架，所述托架的內壁轉動連接有轉位旋筒，所述轉位旋筒的內部開設有一組呈圓周陣列分布且兩兩相互隔絕的濾污腔，每個所述濾污腔的內部均安裝有濾污模塊，所述托架的表面固定安裝有與濾污模塊傳動連接的定齒圈，所述定齒圈的表面固定設置有缺口部，所述托架的表面且對應缺口部的位置安裝有伺服電機，所述伺服電機的輸出軸端固定安裝有傳動齒輪，所述轉位旋筒的周側面固定安裝有與傳動齒輪傳動連接的從動齒圈，所述托架的表面且對應轉位旋筒內側的位置安裝有頂端開口的絮凝箱，所述絮凝箱的內部安裝有與從動齒圈傳動連接的曝氣機構，所述托架的兩側面分別固定安裝有與曝樣機構聯動的泵液循環機構和鼓風機構，所述鼓風機構的表面通過分風組件與濾污模塊連通。

作為優選方案，所述濾污模塊分別包括轉動連接于濾污腔內表面之間的壓縮軸，所述壓縮軸與濾污腔的轉動連接處固定設置有盤簧，所述壓縮軸的周側面固定安裝有與濾污腔轉動貼合的螺旋擠壓片，所述轉位旋筒的內部且對應每個濾污腔內部的位置均開設有若干組呈圓周陣列分布的濾液孔，所述壓縮軸的尾端固定安裝有與定齒圈傳動配合的從動齒輪，所述壓縮軸的內部固定開設有與分風組件連通的布?jí)毫鞯溃�所述壓縮軸的內部開設有若干組呈圓周陣列分布且與布?jí)毫鞯肋B通的布?jí)簢娍住?/span>

作為優選方案，所述濾污腔的頂端開口，所述濾污腔的底面為內凹弧面狀結構，所述內凹弧面的軸線在壓縮軸的軸線上，所述布?jí)簢娍椎妮S線與壓縮軸的軸線垂直，所述轉位旋筒和螺旋擠壓片均為工程塑料材質。

作為優選方案，所述曝氣機構分別包括轉動連接于絮凝箱內表面之間且與泵液循環機構傳動連接的曝氣軸和轉動連接于絮凝箱外部的差速軸，所述差速軸的尾端固定安裝有與從動齒圈傳動連接的差速齒輪，所述差速軸的周側面通過鏈條a分別與曝氣軸和泵液循環機構傳動連接，所述曝氣軸的周側面固定連通有一組呈圓周陣列分布的分氣環，每個所述分氣環的周側面均固定安裝有一組呈圓周陣列分布的曝氣攪管，每個所述曝氣攪管的內部均開設有兩組對稱設置的曝氣孔。

作為優選方案，所述鼓風組件分別包括固定于托架表面的鼓風筒和開設于曝氣軸軸線位置且與曝氣孔連通的布?xì)饬鞯�，所述鼓風筒的內壁轉動連接有鼓風軸，所述鼓風軸的周側面通過鏈條b與曝氣軸傳動連接，所述鼓風軸的周側面且對應鼓風筒內部的位置安裝有一組呈圓周陣列分布的鼓風葉片，所述鼓風筒的進風端口固定連通有空氣濾芯，所述鼓風筒的出風端口固定連通有送風管，所述送風管的內部安裝有單向通風閥，所述送風管的周側面與布?xì)饬鞯擂D(zhuǎn)動連通，所述托架的表面且對應轉位旋筒內側的位置固定安裝有反清罩，所述反清罩的內部固定開設有反沖腔，所述反沖腔的表面與送風管固定連通，所述反清罩的底面開設有若干組呈圓周陣列分布且出風反向豎直向下的反清噴孔。

作為優選方案，所述分氣組件分別包括固定于轉位旋筒表面的動環管和轉動連接于動環管周側面的定環管，所述定環管的表面與托架固定連接，所述定環管的表面與布?jí)毫鞯擂D(zhuǎn)動連通，所述動環管的內部開設有一組呈圓周陣列分布且與定環管連通的透氣孔，所述定環管的表面通過氣聯管與送風管固定連通。

作為優選方案，所述泵液循環機構分別包括固定于托架表面的泵殼和設置于轉位旋筒正上方且與托架固定連接的分污管，所述泵殼的內壁轉動連接有泵軸，所述泵軸的周側面與鏈條a傳動連接，所述泵軸的周側面且對應泵殼內部的位置安裝有一組呈圓周陣列分布的泵葉，所述泵殼的表面固定連通有引流管，所述引流管的另一端與絮凝箱固定連通，所述泵殼與分污管的相對表面之間固定連通有出液管，所述分污管的底面安裝有一組呈線性陣列分布且出污方向豎直向下的噴管。

作為優選方案，所述絮凝箱的底面固定連通有排液閥，所述絮凝箱的端面固定安裝有單片機，所述轉位旋筒為兩端開口的中空筒狀結構，所述定齒圈的整弧度為300°。

作為優選方案，廢水循環環保處理設備的工作方法，包括以下步驟：

SS001、給污及初濾，廢水循環環保處理設備工作前，就待處理的廢水注入絮凝箱，污水注入后，伺服電機以設定功率輸出轉速，伺服電機輸出轉速后，泵殼將絮凝箱內部的污水由轉位旋筒的上方送入濾污腔，進入濾污腔內部的污水經由濾液孔進行過濾，經濾液孔截留的污物隨轉位旋筒的旋動和重力作用進入儲污箱，轉位旋筒旋動時，壓縮軸被定齒圈驅動，螺旋擠壓片對濾出的污物進行強制擠壓脫水，壓縮軸運動至缺口部的作用區域時，螺旋擠壓片在盤簧的作用下反轉復位，強制擠壓脫水的污物在重力的作用下進入儲污箱；

SS002、絮凝及循環處理，SS001步驟后，絮凝箱的內部填充入定量配比的絮凝藥劑，絮凝藥劑投入后，伺服電機周期性間隔工作，繼而對絮凝及曝氣處理后的污水進行循環過濾及凈化處理，污水絮凝及循環處理指定時間后，伺服電機關閉，排液閥將絮凝箱中處理后的污水送入污水的下一級處理設備。

(三)有益效果

與現有技術相比，本發明提供了廢水循環環保處理設備及工作方法，具備以下有益效果

1、本發明工作時，伺服電機以設定功率輸出轉速，伺服電機輸出轉速后，泵殼將絮凝箱內部的污水由轉位旋筒的上方送入濾污腔，進入濾污腔內部的污水經由濾液孔進行過濾，經濾液孔截留的污物隨轉位旋筒的旋動和重力作用進入儲污箱，轉位旋筒旋動時，壓縮軸被定齒圈驅動，螺旋擠壓片對濾出的污物進行強制擠壓脫水，壓縮軸運動至缺口部的作用區域時，螺旋擠壓片在盤簧的作用下反轉復位，強制擠壓脫水的污物在重力的作用下進入儲污箱，通過上述污物在線過濾及固體污物強制擠壓脫水效果的實現，從而有效提高本處理設備的功能性及對污水的凈化處理效果。

2、本發明通過泵液循環機構、曝氣機構和鼓風組件的設置，一方面能夠?qū)崿F(xiàn)污水的循環絮凝、曝氣及過濾凈化處理，另一方面在污水處理時，能夠?qū)崿F(xiàn)濾污機構的快速反沖自清，通過上述反沖自清功能的實現，從而有效維持本處理設備的高過濾性能并降低本裝置的維護難度和使用成本。

（發明人：黃佳佳;吳李平）
