公布日：2023.09.05
申請日：2023.06.26
分類號：B01D21/18(2006.01)I;B01D21/24(2006.01)I
摘要
本發明公開一種步進循環式污泥刮泥機系統，包括液壓站總成、曲軸總成、底座、液壓馬達、刮板支架和刮泥板；所述液壓站總成通過高壓油管與液壓馬達連接，所述液壓馬達與傳動曲軸總成連接，所述傳動曲軸總成安裝在驅動底座上，傳動曲軸總成與刮板支架的一端連接，刮板支架的另一端與從動曲軸總成連接，所述從動曲軸總成安裝在尾部底座上，所述刮板支架上安裝有多個刮泥板；工作時，刮泥板沉于池底，在液壓馬達的驅動下使曲軸轉動，曲軸與刮板支架連接，刮板支架帶動刮泥板進行刮泥步進循環運動，帶動整體刮泥板在池底運動，實現刮泥功能。該系統具有循環性，清理底部污泥時具有頻次可調、刮泥量大、安裝便捷等諸多優點，操作工藝快速、高效、便捷。
權利要求書

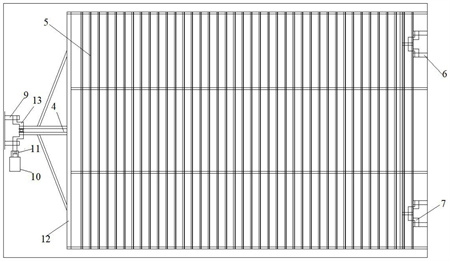

1.一種步進循環式污泥刮泥機系統，其特征在于，包括液壓站總成(1)、曲軸總成、底座、液壓馬達(10)、刮板支架(12)和刮泥板(5)；所述液壓站總成(1)通過高壓油管(2)與液壓馬達(10)連接，所述液壓馬達(10)與傳動曲軸總成(3)連接，所述傳動曲軸總成(3)安裝在驅動底座(9)上，傳動曲軸總成(3)與刮板支架(12)的一端連接，刮板支架(12)的另一端與從動曲軸總成(7)連接，所述從動曲軸總成(7)安裝在尾部底座(6)上，所述刮板支架(12)上安裝有多個刮泥板(5)；工作時，刮泥板(5)沉于池底，在液壓馬達(10)的驅動下使曲軸轉動，曲軸與刮板支架(12)連接，刮板支架(12)帶動刮泥板(5)進行刮泥步進循環運動，帶動整體刮泥板(5)在池底運動，實現刮泥功能。
2.根據權利要求1所述的一種步進循環式污泥刮泥機系統，其特征在于，所述驅動底座(9)和尾部底座(6)分別安裝在兩側的池壁上。
3.根據權利要求1所述的一種步進循環式污泥刮泥機系統，其特征在于，所述傳動曲軸總成(3)與刮板支架(12)間安裝有連接梁(4)。
4.根據權利要求3所述的一種步進循環式污泥刮泥機系統，其特征在于，所述液壓馬達(10)通過聯軸器(11)與傳動曲軸總成(3)中的傳動曲軸(13)連接，所述連接梁(4)通過連接套(14)與所述傳動曲軸(13)連接。
5.根據權利要求1所述的一種步進循環式污泥刮泥機系統，其特征在于，所述刮泥板(5)呈楔形。
6.根據權利要求1或5所述的一種步進循環式污泥刮泥機系統，其特征在于，各刮泥板(5)等間距布置在刮板支架(12)上。
7.根據權利要求1所述的一種步進循環式污泥刮泥機系統，其特征在于，步進循環運動的行程大于刮泥板(5)的間距。
發明內容
針對上述現有技術存在的問題，本發明提供一種步進循環式污泥刮泥機系統，工作性能穩定可靠。
為了實現上述目的，本發明采用的一種步進循環式污泥刮泥機系統，包括液壓站總成、曲軸總成、底座、液壓馬達、刮板支架和刮泥板；
所述液壓站總成通過高壓油管與液壓馬達連接，所述液壓馬達與傳動曲軸總成連接，所述傳動曲軸總成安裝在驅動底座上，傳動曲軸總成與刮板支架的一端連接，刮板支架的另一端與從動曲軸總成連接，所述從動曲軸總成安裝在尾部底座上，所述刮板支架上安裝有多個刮泥板；
工作時，刮泥板沉于池底，在液壓馬達的驅動下使曲軸轉動，曲軸與刮板支架連接，刮板支架帶動刮泥板進行刮泥步進循環運動，帶動整體刮泥板在池底運動，實現刮泥功能。
作為實施例中的一種，所述驅動底座和尾部底座分別安裝在兩側的池壁上。
作為實施例中的一種，所述傳動曲軸總成與刮板支架間安裝有連接梁。
作為實施例中的一種，所述液壓馬達通過聯軸器與傳動曲軸總成中的傳動曲軸連接，所述連接梁通過連接套與所述傳動曲軸連接。
作為實施例中的一種，所述刮泥板呈楔形。
作為實施例中的一種，各刮泥板等間距布置在刮板支架上。
作為實施例中的一種，步進循環運動的行程大于刮泥板的間距。
與現有技術相比，本發明的步進循環式污泥刮泥機系統，有利于在污泥池底部刮泥使用，該系統具有循環性，清理底部污泥時具有頻次可調、刮泥量大、安裝便捷等諸多優點，操作工藝快速、高效、便捷。刮泥機的步進循環移動，同時具有濃縮污泥的作用，這種特性在實際應用中突顯重要。當排污量相等時，污泥的濃度越高，其耗水率越低，這樣也就減少了水源與能源的損耗。
（發明人：段昌勇;李鑫;李岳;姚闖;邢博;尹航;張樹海;陳雨;韓廣萱）
